GB∕T 22906.5-2008 纸芯的测定 第5部分：同轴旋转特性的测定.pdf

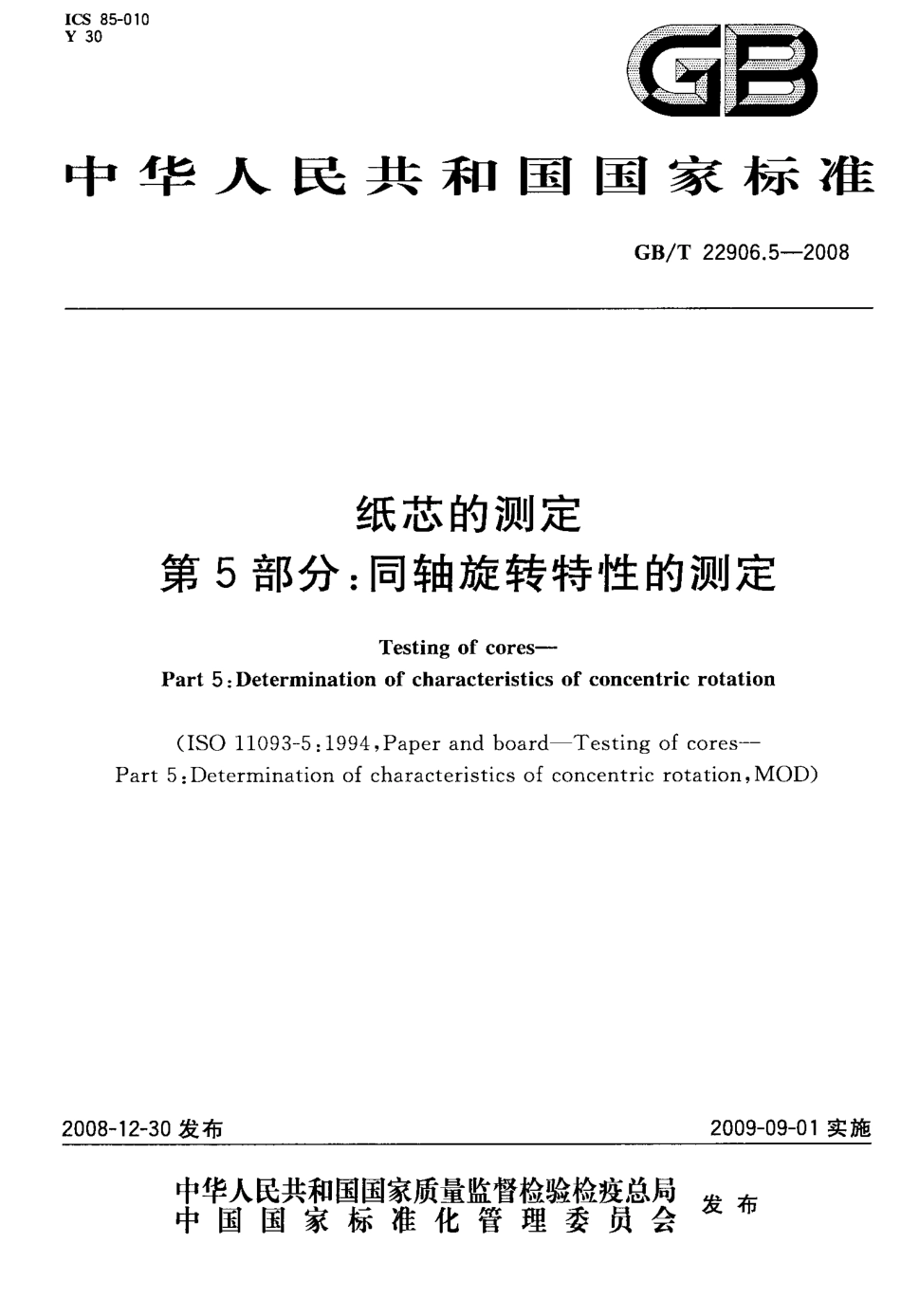

I C S8 5 0 1 0Y3 0缮雪中华人民共和国国家标准G B T2 2 9 0 6 5 2 0 0 8纸芯的测定第5 部分：同轴旋转特性的测定T e s t i n go fc O r e s P a r t5：D e t e r m i n a t i o no fc h a r a c t e r i s t i c so fc o n c e n t r i cr o t a t i o n(I S O1 1 0 9 3 5：1 9 9 4，P a p e ra n db o a r dT e s t i n go fc o r e s 一一P a r t5：D e t e r m i n a t i o no fc h a r a c t e r i s t i c so fc o n c e n t r i cr o t a t i o n，M O D)2 0 0 8-1 2-3 0 发布2 0 0 9 0 9 0 1 实施丰瞀髁鬻瓣警糌瞥星发布中国国家标准化管理委员会仪1”月U昌G B T2 2 9 0 6 5 2 0 0 8G B T2 2 9 0 6(纸芯的测定分为九个部分：第1 部分：试样的采取；第2 部分：试样的温湿处理；第3 部分：水分含量的测定(烘箱干燥法)；第4 部分：尺寸的测定；第5 部分：同轴旋转特性的测定；第6 部分：弯曲强度的测定(三点法)；第7 部分：弹性模量的测定(三点法)；第8 部分：固有频率和弹性模量的测定(试验模型分析法)；第9 部分：平压强度的测定。本部分为G B T2 2 9 0 6 的第5 部分。本部分修改采用I S O1 1 0 9 3 5：1 9 9 4(纸和纸板纸芯的测定第5 部分：同轴旋转特性的测定。本部分与I S O1 1 0 9 3-5：1 9 9 4 相比，主要差异如下：在规范性引用文件中将I S O 标准中引用的国际标准转化为与之相应的国家标准，即G B T2 2 9 0 6 2 纸芯的测定第2 部分：试样的温湿处理(G B T2 2 9 0 6 22 0 0 8，I S O1 1 0 9 3 2：1 9 9 4，M O D)。本部分由中国轻工业联合会提出。本部分由全国造纸工业标准化技术委员会(S A C T C1 4 1)归口。本部分起草单位：中国制浆造纸研究院、中国造纸协会标准化专业委员会。本部分主要起草人：陈曦、崔立国。1 范围纸芯的测定第5 部分：同轴旋转特性的测定G B T2 2 9 0 6 5 2 0 0 8G B T2 2 9 0 6 的本部分规定了纸芯同轴旋转特性的测定方法。本部分适用于测定圆网纸机生产的纸芯的同轴旋转特性，该纸芯应满足以下条件：最小壁厚：5m m；最小外径：6 0m m；最大长度：32 0 0m m。2 规范性引用文件下列文件中的条款通过G B T2 2 9 0 6 的本部分的引用而成为本部分的条款。凡是注明日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注明日期的引用文件，其最新版本适用于本部分。G B T2 2 9 0 6 1 纸芯的测定第1 部分：试样的采取(G B T2 2 9 0 6 12 0 0 8，I S O1 1 0 9 31：19 9 4，I D T)G B T2 2 9 0 6 2 纸芯的测定第2 部分：试样的温湿处理(G B T2 2 9 0 6 22 0 0 8，I S O1 1 0 9 3 2：1 9 9 4，M O D)3 原理3 1圆度偏差()的测定三点测定法在与试样轴垂直的平面上的三个点间进行测定，其中两个点已预先确定，而另一个点沿测定方向移动。3 2 正度()的测定五点测定法在与试样轴垂直的平面上的五个点间进行测定，其中四个点已预先确定，即在与试样轴垂直的两个平面上两两确定，而另一个点在与试样轴垂直的平面上沿测定方向移动。4 仪器试验仪器(如图1 所示)由一个支架(1)和对它进行支撑的两个可移动的辊架(2)组成。每个辊架又由两个支撑辊(3)组成，这两个支撑辊的间距是可调的。支撑辊的直径为8 5m m：L 1m m，支撑辊面宽为2 0m m 1m m。例如，可以选用6 2 0 9 支撑辊轴承。用两个测量传感器进行测定。其中一个传感器(4)安装在一个辊架的上面，另外一个传感器(5)安装在支架上，这个传感器可在两个辊架问移动。传感器表盘的最小刻度值为0 0 1m m，并可准确至0 0 1 5m m，测定范围是5 0m m，传感器的测定压力约为1 2N，刻度的最小间隔为0 0 1m m。传感器的探头应是直径为1 0m m 的圆形平面。1G B T2 2 9 0 6 5 2 0 0 81 支架；2 辊架；3 一一支撑辊；4 辊架上的测量传感器5 可移动的测量传感器6 试样。5 试样的制备图1 仪器示意图5 1 取样按G B T2 2 9 0 6 1 进行取样。5 2 试样的选取如果试样长度小于32 0 0m m，则整个试样应完好无损。如果试样长度大于32 0 0m m，则应切取12 0 0m m 32 0 0m m 作为试样。如果试样在各部分有明显的不平整，则应切取不平整现象最明显的一段作为试样。5 3 试样的温湿处理试样的温湿处理按G B T2 2 9 0 6 2 进行。6 试验步骤在与试样处理(5 3)相同的大气条件下进行测试。在测试过程中，传感器不应使试样产生任何测量形变。6 1 试样支撑位置调节两对支撑辊内两辊之间的距离，使纸芯支撑线的切线形成1 2 0。土5。角。调节两对支撑辊的距离，使其内表面间的距离比纸芯的长度短2 0 0m m 1 0m m，该长度即为测试长度。将试样放在两对支撑辊的中间。2G B T2 2 9 0 6 5 2 0 0 86 2 圆度偏差的测定将传感器与试样相接触，且放在一个支撑辊中间，放置误差应在1m m 以内。转动试样3 6 0。，读取传感器上的最大值和最小值，准确至士0 O lm m。这两个读数间的差值即为圆度偏差(，R)，单位为毫米。6 3 正度偏差的测定将可移动传感器与试样相接触，并使其垂直于试样轴，且放在两组成对支撑辊的中间。转动试样3 6 0。，读取传感器上的最大值和最小值，准确至0 0 1m m。记录两组读数之差，正度偏差(，s)即为最大测定差值的一半，应准确至土0 O lm m。7 试验报告试验报告应包括下列项目：a)本国家标准的编号；b)被测纸芯的种类及名称；c)取样时间和地点；d)试验时间和地点；e)试验样品的数量；f)样品尺寸；g)测定长度；h)圆度偏差(，。)的平均值及标准偏差；i)正度偏差()的平均值及标准偏差；j)任何偏离本部分或可能影响结果的内容k)报告时问和报告人签名。
