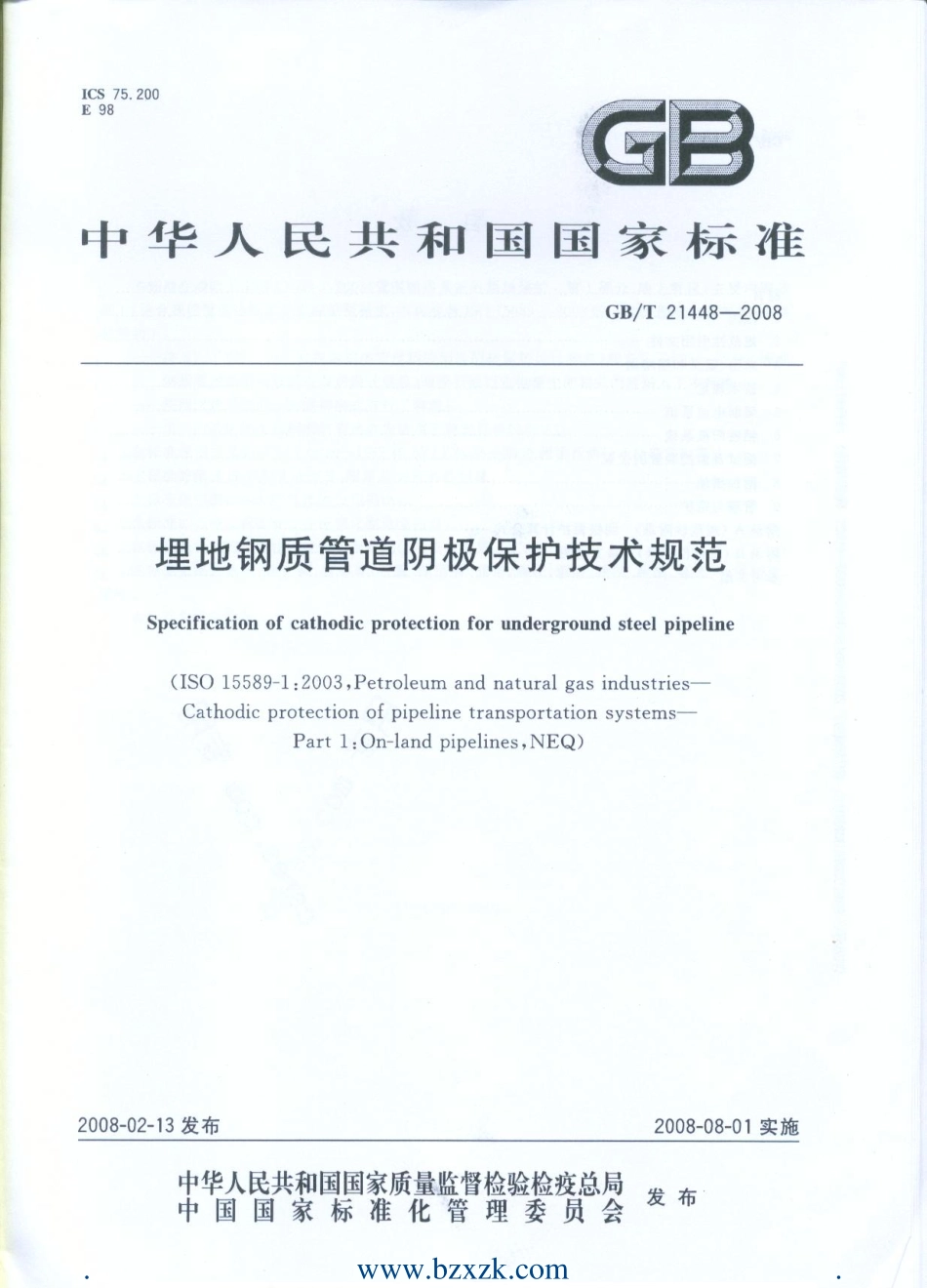

GB∕T 21448-2008 埋地钢质管道阴极保护技术规范.pdf

GB/T21448-2008埋地钢质管道阴极保护技术规范1范围本标准规定了埋地钢质管道（以下简称管道）阴极保护设计、施工、测试与管理的最低技术要求。本标准适用于埋地钢质油、气、水管道的外壁阴极保护，其他埋地钢质管道可参照执行。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文中，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本，凡是不注日期的引用文件，其最新版本适用于本标准。GB/T3620.1钛及钛合金牌号和化学成分GB/T10123金属和合金的腐蚀基本术语和定义GB/T21246埋地钢质管道阴极保护参数测量方法GB50058爆炸和火灾危险电力装置设计规范GB50217电力工程电缆设计规范SY/T0086阴极保护管道的电绝缘标准SY/T0095埋地镁牺牲阳极试样试验室评价的试验方法SY/T0096强制电流深阳极地床技术规范3术语、定义和缩略语3.1术语和定义GB/T10123确立的以及下列术语和定义适用于本标准。3.1.1阳极填料anode backfill填塞在阳极四周的低电阻率材料，用于保持湿度、减小阳极与电解质之间的电阻，以及防止阳极极化。3.1.2跨接bond采用金属导体（多为铜质导体）连接同一构筑物或不同构筑物上的两点，用于保证两点之间电连续性的一种作法。3.1.3直流去装置d.c.decoupling device一种保护装置，当超过预先设定的极限电压时可导通电流。例如：极化电池、火花间隙、二极管保护器。3.1.4汇流点drain point阴极电缆与被保护构筑物的连接点，保护电流通过此点流回电源。3.1.5地床groundbed埋地的牺牲阳极或强制电流辅助阳极系统。GB/T21448-20083.1.6辅阳极 impressed-current anode由外部电源提供强制保护电流用于构筑物阴极保护的电极3.1.7(电位)缺陷定位测量技术 intensive measurement technique同时测量管地电位与垂直方向土壤电位梯度的技术。注：通过精确测量技术可以辨别防腐层缺陷并测得缺陷处的无IR降电位3.1.8IR降IRdrop根据欧姆定律，由于电流的流动在参比电极与金属管道之间电解质上产生的电压。3.1.9极化电位polarized potential无IR降电位不含保护电流或其他电流IR降所实测的构筑物对电解质电位。3.1.10绝缘接头isolating joint安装在两管段之间用于电连续的电绝缘组件例如：整体型绝缘接头缘法兰、绝缘管接头3.1.11测试桩testpost测试装置布设在埋地管道上，用于监测与测试管道阴极保护参数的附属设施。3.1.12通电电位on potential阴极保护系统持续运行时测量的构筑物对电解质电位。3.1.13断电电位off potential瞬时断电电位断电瞬间测得的构筑物对电解质电位。注：通常情况下，应在切断阴极保护电源后和极化电位尚未衰减前立刻测得的电位。3.1.14远方大地remote earth任何两点之间没有因电流流动引起的可测量的电压的区域。注：该区域一般存在于接地电极、接地系统、辅助阳极地床或受保护的构筑物的影响区以外。3.1.15杂散电流stray current在非指定回路中流动的电流。3.2缩略语3.2.1CCVT密循环蒸气发电组3.2.2CIPS密间电位测量
