GB∕T 1927.16-2022 无疵小试样木材物理力学性质试验方法 第16部分：顺纹抗剪强度测定.pdf

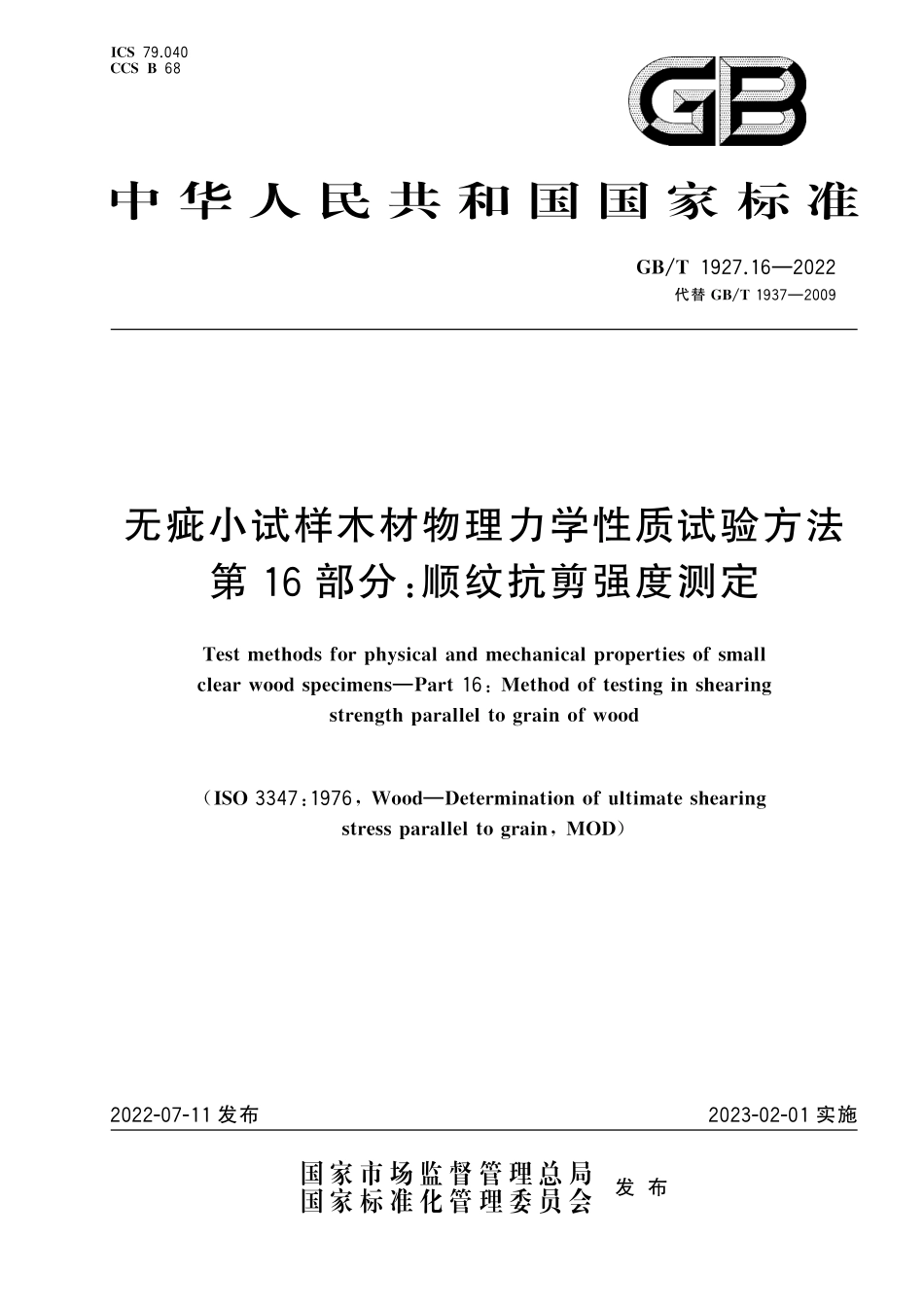

I C S7 9.0 4 0C C SB6 8中 华 人 民 共 和 国 国 家 标 准G B/T1 9 2 7.1 62 0 2 2代替G B/T1 9 3 72 0 0 9无疵小试样木材物理力学性质试验方法第1 6部分:顺纹抗剪强度测定T e s tm e t h o d s f o rp h y s i c a l a n dm e c h a n i c a l p r o p e r t i e so f s m a l lc l e a rw o o ds p e c i m e n sP a r t 1 6:M e t h o do f t e s t i n g i ns h e a r i n gs t r e n g t hp a r a l l e l t og r a i no fw o o d(I S O3 3 4 7:1 9 7 6,W o o dD e t e r m i n a t i o no fu l t i m a t e s h e a r i n gs t r e s sp a r a l l e l t og r a i n,MO D)2 0 2 2-0 7-1 1发布2 0 2 3-0 2-0 1实施国 家 市 场 监 督 管 理 总 局国 家 标 准 化 管 理 委 员 会发 布前 言 本文件按照G B/T1.12 0 2 0 标准化工作导则 第1部分:标准化文件的结构和起草规则 的规定起草。本文件是G B/T1 9 2 7 无疵小试样木材物理力学性质试验方法 的第1 6部分。G B/T1 9 2 7已经发布了以下部分:第1部分:试材采集;第2部分:取样方法和一般要求;第3部分:生长轮宽度和晚材率测定;第4部分:含水率测定;第5部分:密度测定;第6部分:干缩性测定;第7部分:吸水性测定;第8部分:湿胀性测定;第9部分:抗弯强度测定;第1 0部分:抗弯弹性模量测定;第1 1部分:顺纹抗压强度测定;第1 2部分:横纹抗压强度测定;第1 3部分:横纹抗压弹性模量测定。第1 4部分:顺纹抗拉强度测定;第1 5部分:横纹抗拉强度测定;第1 6部分:顺纹抗剪强度测定;第1 7部分:冲击韧性测定;第1 8部分:抗冲击压痕测定;第1 9部分:硬度测定;第2 0部分:抗劈力测定;第2 1部分:握钉力测定。本文件代替G B/T1 9 3 72 0 0 9 木材顺纹抗剪强度试验方法,与G B/T1 9 3 72 0 0 9相比,除结构调整和编辑性改动外,主要技术变化如下:a)更改了适用范围(见第1章,2 0 0 9年版的第1章);b)增加了术语和定义(见第3章);c)更改了试件含水率的范围及其调控方法(见第6章,2 0 0 9年版的第5章);d)增加了“试验以均匀速度加荷,在1m i n3m i n内使试件破坏,荷载读数精确至1 0N”(见7.4);e)增加了试件破坏后含水率测定的取样方法(见7.5);f)更改了用于测定试样的含水率范围(见第8章,2 0 0 9年版的第7章)。本文件修改采用I S O3 3 4 7:1 9 7 6 木材 顺纹抗剪极限应力的测定。本文件与I S O3 3 4 7:1 9 7 6相比,做了下述结构调整:a)增加了“3术语和定义”;b)第4章对应I S O3 3 4 7:1 9 7 6的第3章;G B/T1 9 2 7.1 62 0 2 2c)第5章对应I S O3 3 4 7:1 9 7 6的第4章;d)第6章对应I S O3 3 4 7:1 9 7 6的第5章;e)第7章对应I S O3 3 4 7:1 9 7 6的第6章;f)第8章对应I S O3 3 4 7:1 9 7 6的第7章。本文件与I S O3 3 4 7:1 9 7 6的技术差异和主要原因如下:a)增加了图1和图2,有利于了解试验设备和试样;b)6.3.1增加了生材试样的规定,因为有测定生材试样的必要,且与系列标准一致;c)本文件更改了试验加荷速度范围(见7.4),加荷速度仍然符合I S O3 3 4 7:1 9 7 6的要求,与历史版本保持一致;d)8.2规定了试件含水率范围以及调整系数,方便试验结果的计算。本文件做了下列编辑性改动:a)为与现有标准协调,将标准名称改为 无疵小试样木材物理力学性质试验方法 第1 6部分:木材顺纹抗剪强度测定;b)增加了附录A“木材顺纹抗剪强度试验记录表”。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由国家林业和草原局提出。本文件由全国木材标准化技术委员会(S A C/T C4 1)归口。本文件起草单位:安徽农业大学、南京林业大学、宿州学院、厦门明红堂工艺品有限公司、红木枋家居科技(湖州)有限公司、浙江世友木业有限公司、中国林业科学研究院木材工业研究所、国际竹藤中心、东北林业大学。本文件主要起草人:王传贵、李荣荣、张训亚、钟永、任海青、张双燕、江泽慧、费本华、汪佑宏、刘镇波、黄灿、张超、陈震乾。本文件及其所代替文件的历次版本发布情况为:1 9 8 0年首次发布为G B/T1 9 3 71 9 8 0,1 9 9 1年第一次修订,2 0 0 9年第二次修订;本次为第三次修订,调整为G B/T1 9 2 7的第1 6部分。G B/T1 9 2 7.1 62 0 2 2引 言 木材物理力学性质试验方法标准在木材科学研究、教学、木材检验、木结构设计、木材加工生产等方面应用广泛,是木材行业重要的基础标准。1 9 8 0年,我国发布了木材物理力学性质试验方法第一版国家标准(G B/T1 9 2 7G B/T1 9 4 3),1 9 9 1年和2 0 0 9年分别进行了两次修订。近年来,随着木材科学技术的发展,国际标准化组织(I S O)对I S O3 1 2 9:2 0 1 2 木材 无疵小试样木材物理力学试验取样方法和一般要求 进行了修订,对I S O3 1 3 0:1 9 7 5 木材 物理力学试验含水率测定、I S O3 1 3 1:1 9 7 5 木材 物理力学试验密度测定 等1 5项试验方法国际标准进行了整合修订。基于此,为与国际标准接轨,本次对我国木材物理力学性质试验方法国家标准进行第3次修订,将分散的2 2个试验方法标准整合调整为G B/T1 9 2 7的分部分文件,在修订中采纳了最新版本的国际标准。G B/T1 9 2 7旨在建立无疵小试样木材的物理力学性质的试验方法,拟由2 1个部分构成。第1部分:试材采集。目的在于描述开展无疵小试样木材物理力学性质试验的试材采集方法。第2部分:取样方法和一般要求。目的在于确立适用于开展无疵小试样木材物理力学性质试验方法时需要遵守的试样锯解、截取方法和一般要求。第3部分:生长轮宽度和晚材率测定。目的在于描述无疵小试样木材的生长轮宽度和晚材率的测定方法。第4部分:含水率测定。目的在于描述无疵小试样木材的含水率的测定方法。第5部分:密度测定。目的在于描述无疵小试样木材在相应含水率下的密度、气干密度、绝干密度和基本密度的测定方法。第6部分:干缩性测定。目的在于描述无疵小试样木材的径向、弦向干缩性和体积干缩性的测定方法。第7部分:吸水性测定。目的在于描述无疵小试样木材6h,2 4h和最大吸水率的测定方法。第8部分:湿胀性测定。目的在于描述无疵小试样木材的径向、弦向湿胀性和体积湿胀性的测定方法。第9部分:抗弯强度测定。目的在于描述无疵小试样木材的抗弯强度的测定方法。第1 0部分:抗弯弹性模量测定。目的在于描述无疵小试样木材的抗弯弹性模量的测定方法。第1 1部分:顺纹抗压强度测定。目的在于描述无疵小试样木材的顺纹抗压强度的测定方法。第1 2部分:横纹抗压强度测定。目的在于描述无疵小试样木材的横纹抗压比例极限强度,包括横纹全部抗压比例极限强度和横纹局部抗压比例极限强度的测定方法。第1 3部分:横纹抗压弹性模量测定。目的在于描述无疵小试样木材的横纹抗压弹性模量的测定方法。第1 4部分:顺纹抗拉强度测定。目的在于描述无疵小试样木材的顺纹抗拉强度的测定方法。第1 5部分:横纹抗拉强度测定。目的在于描述无疵小试样木材的横纹抗拉强度的测定方法。第1 6部分:顺纹抗剪强度测定。目的在于描述无疵小试样木材的顺纹抗剪强度的测定方法。第1 7部分:冲击韧性测定。目的在于描述无疵小试样木材的弦向冲击韧性的测定方法。第1 8部分:抗冲击压痕测定。目的在于描述无疵小试样木材的抗冲击压痕性能的测定方法。第1 9部分:硬度测定。目的在于描述无疵小试样木材的径向、弦向和纵向硬度的测定方法。第2 0部分:抗劈力测定。目的在于描述无疵小试样木材的径面和弦面抗劈力的测定方法。第2 1部分:握钉力测定。目的在于描述无疵小试样木材的握钉力的测定方法。G B/T1 9 2 7.1 62 0 2 2无疵小试样木材物理力学性质试验方法第1 6部分:顺纹抗剪强度测定1 范围本文件描述了测定生材状态或气干状态木材顺纹抗剪强度的试验设备、试件、试验步骤和结果计算。本文件适用于无疵小试样木材的顺纹抗剪强度试验。2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件;不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。G B/T1 9 2 7.22 0 2 1 无疵小试样木材物理力学性质试验方法 第2部分:取样方法和一般要求(I S O3 1 2 9:2 0 1 9,MO D)G B/T1 9 2 7.42 0 2 1 无 疵 小 试 样 木 材 物 理 力 学 性 质 试 验 方 法 第4部 分:含 水 率 测 定(I S O1 3 0 6 1-1:2 0 1 4,MO D)L Y/T1 7 8 82 0 0 8 木材性质术语3 术语和定义L Y/T1 7 8 82 0 0 8界定的以及下列术语和定义适用于本文件。3.1剪应力 s h e a r s t r e s s当木材受大小相等、方向相反的平行力,在其垂直于与力接触面的方向,使物体一部分与另一部分产生滑移所引起的应力。3.2抗剪强度 s h e a r s t r e n g t h木材抵抗剪应力的能力。4 原理按一定加压方式形成的剪切力,使试件受剪面两侧产生顺纹滑移,以测定木材顺纹抗剪强度。5 试验设备5.1 试验机测定荷载的精度,应符合G B/T1 9 2 7.22 0 2 1中5.5的要求。5.2 木材顺纹抗剪试验装置,见图1。1G B/T1 9 2 7.1 62 0 2 2标引序号说明:1 附件主杆;2 楔块;3 L形垫块;4,5 螺杆;6 压块;7 试样;8 圆头螺钉。图1 顺纹抗剪试验装置示意图5.3 测量工具为游标卡尺、千分尺或其他测量工具,分度值0.1mm。6 试样6.1 试材锯解和试件截取,按G B/T1 9 2 7.22 0 2 1中第4章的规定。6.2 试件形状、尺寸应符合图2的规定,试件受剪面应为弦面或径面,长度为顺纹方向。单位为毫米a)弦面试样 b)径面试样标引序号说明:直面。斜面。图2 顺纹抗剪试样2G B/T1 9 2 7.1 62 0 2 26.3 试样含水率的要求如下:试样可以是气干材或生材;生材的含水率应不低于木材的纤维饱和点;气干材试样含水率的调整,应符合G B/T1 9 2 7.22 0 2 1中5.3和5.4的规定;试样含水率调整后,应在合适条件下储存,其含水率在试验前应保持不变。6.4 试件制作要求和检查应按G B/T1 9 2 7.22 0 2 1的5.2的规定进行。6.5 试件缺角的部分角度应为1 0 6 4 0,应采用角规检查,允许误差为2 0。7 试验步骤7.1 测量试件受剪面的宽度和长度,精确至0.1mm。7.2 将试件装于试验装置的L形垫块3上(图1),调整螺杆4和5,使试件的顶端和直面(见图2)上部贴紧试验装置上部凹角的相邻两侧面,至试件不动为止。再将压块6置于试件斜面上,并使其侧面紧靠试验装置的主体。7.3 将装好试件的试验装置放在试验机
