GB∕T 41272-2022 生产过程质量控制 质量数据通用接口.pdf

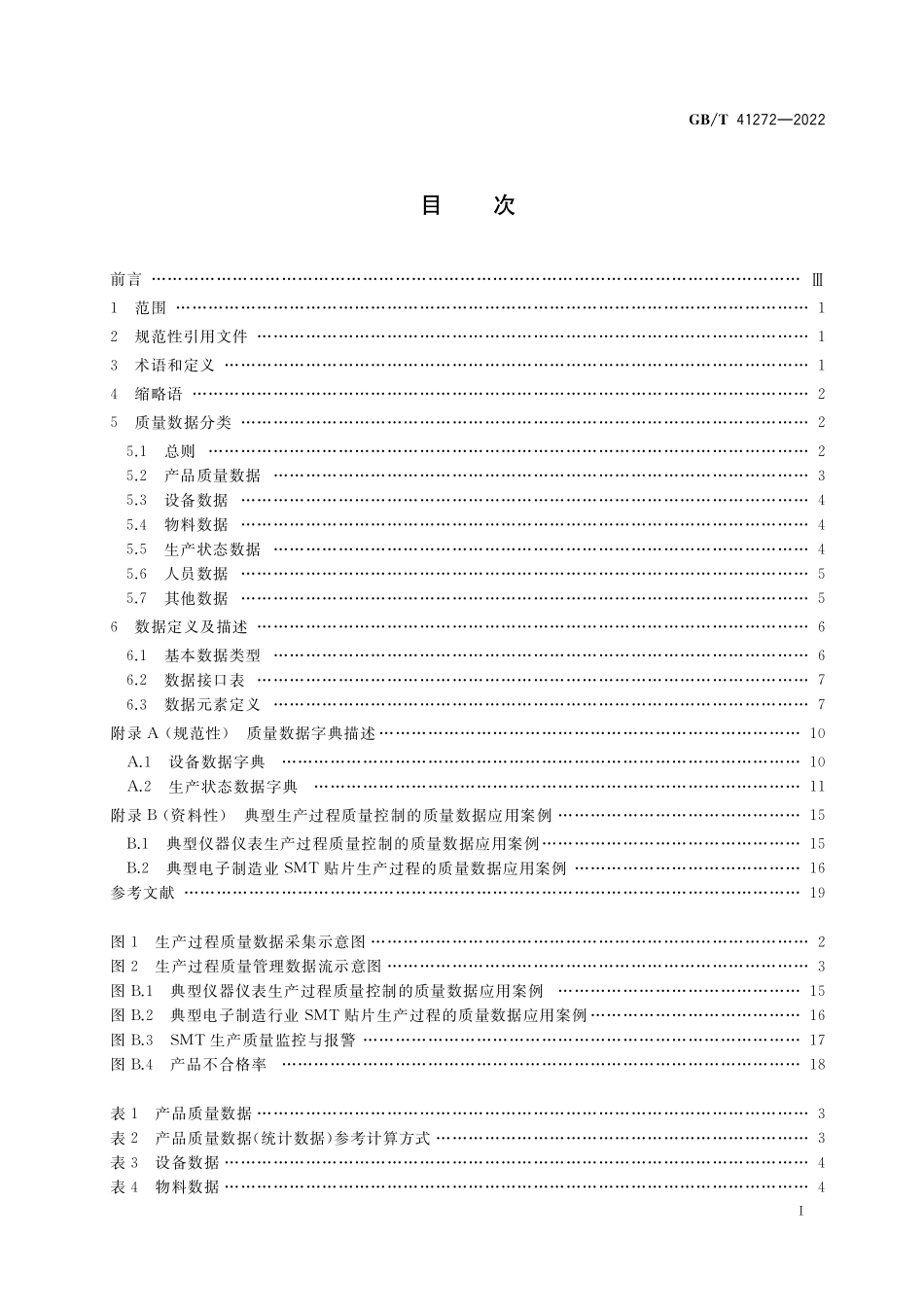

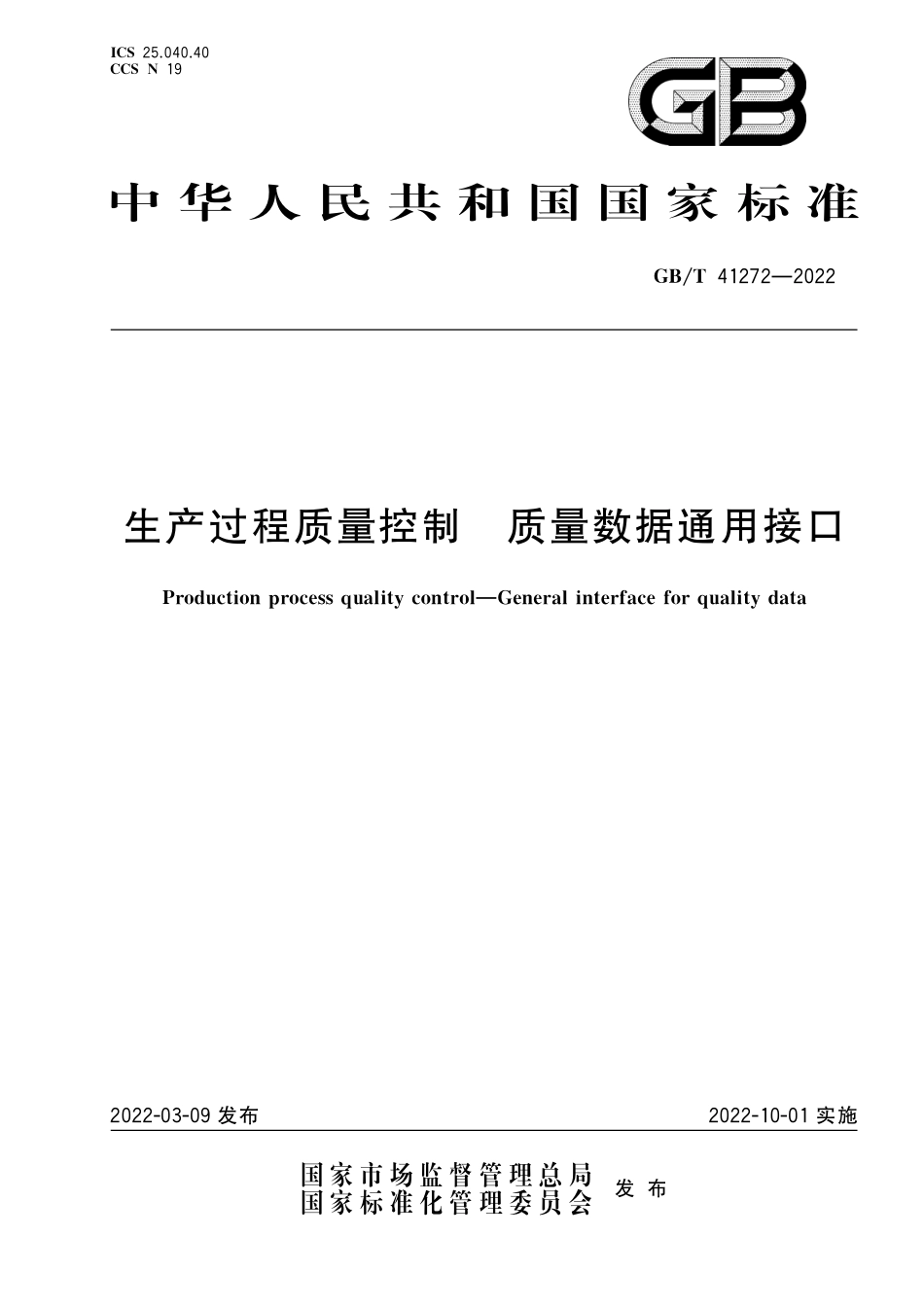

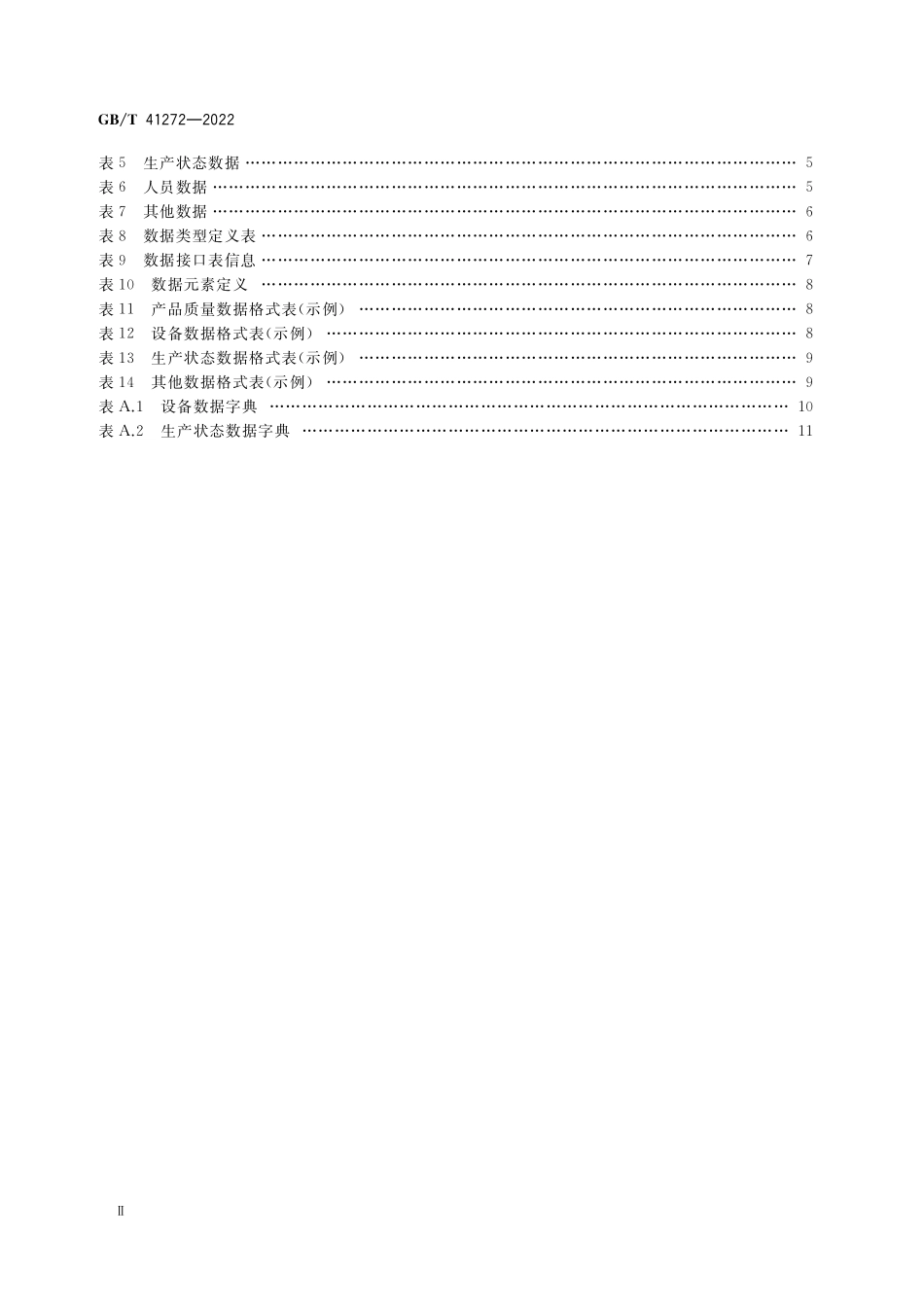

书 书 书犐 犆犛 犆犆犛犖 中 华 人 民 共 和 国 国 家 标 准犌犅犜 生产过程质量控制质量数据通用接口犘 狉 狅 犱 狌 犮 狋 犻 狅 狀狆 狉 狅 犮 犲 狊 狊狇 狌 犪 犾 犻 狋 狔犮 狅 狀 狋 狉 狅 犾犌犲 狀 犲 狉 犪 犾犻 狀 狋 犲 狉 犳 犪 犮 犲犳 狅 狉狇 狌 犪 犾 犻 狋 狔犱 犪 狋 犪 发布 实施国 家 市 场 监 督 管 理 总 局国 家 标 准 化 管 理 委 员 会发 布书 书 书目次前言范围规范性引用文件术语和定义缩略语质量数据分类 总则 产品质量数据 设备数据 物料数据 生产状态数据 人员数据 其他数据数据定义及描述 基本数据类型 数据接口表 数据元素定义附录（规范性）质量数据字典描述 设备数据字典 生产状态数据字典 附录（资料性）典型生产过程质量控制的质量数据应用案例 典型仪器仪表生产过程质量控制的质量数据应用案例 典型电子制造业贴片生产过程的质量数据应用案例 参考文献 图生产过程质量数据采集示意图图生产过程质量管理数据流示意图图 典型仪器仪表生产过程质量控制的质量数据应用案例 图 典型电子制造行业贴片生产过程的质量数据应用案例 图 生产质量监控与报警 图 产品不合格率 表产品质量数据表产品质量数据（统计数据）参考计算方式表设备数据表物料数据犌犅犜 表生产状态数据表人员数据表其他数据表数据类型定义表表数据接口表信息表 数据元素定义表 产品质量数据格式表（示例）表 设备数据格式表（示例）表 生产状态数据格式表（示例）表 其他数据格式表（示例）表 设备数据字典 表 生产状态数据字典 犌犅犜 前言本文件按照 标准化工作导则第部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国机械工业联合会提出。本文件由全国工业过程测量控制和自动化标准化技术委员会（）归口。本文件起草单位：机械工业仪器仪表综合技术经济研究所、深南电路股份有限公司、北京航空航天大学、北汽福田汽车股份有限公司、天津市天锻压力机有限公司、北京理工大学、深圳市标利科技开发有限公司、无锡职业技术学院、吴忠仪表有限责任公司、中国信息通信研究院、电力规划总院有限公司、重庆盟讯电子科技有限公司、中国科学院沈阳自动化研究所、中冶赛迪集团有限公司、机科发展科技股份有限公司、特变电工股份有限公司、中机生产力促进中心、深圳吉阳智能科技有限公司、中国钢研科技集团有限公司、北京首钢自动化信息技术有限公司、中国科学院深圳先进技术研究院、中信戴卡股份有限公司。本文件主要起草人：赵华、王成城、周进群、郑联语、刘磊磊、肖学文、潘高峰、张晋宾、张云贵、宫琳、吴慧媛、刘阳、陈菁、徐常玺、刘刚、王春喜、胡忠华、任军民、张胜、王大江、刘阳、高永梅、黄持伟、唐晓军、计鑫、王艺玮、池程、田娟、毛尚伟、张广凤、王丽娜、杨盼盼、彭仕霖、谢剑、张艳辉、黄亮、周正。犌犅犜 生产过程质量控制质量数据通用接口范围本文件规定了生产过程质量控制所涉及的数据及其表示方法，给出了质量数据分类、数据定义及描述，包括数据接口表及质量数据字典。本文件适用于数字化车间和智能工厂生产制造过程中的质量控制相关系统。规范性引用文件本文件没有规范性引用文件。术语和定义下列术语和定义适用于本文件。数据犱 犪 狋 犪信息的可再解释的形式化表示，以适用于通信、解释或处理。注：数据可以由人工或自动的方式加工、处理。来源：，数据类型犱 犪 狋 犪狋 狔 狆 犲字段的取值范围。注：字段的取值为数据类型，包括字符型、数值型、日期型、时间型等。值域狏 犪 犾 狌 犲狉 犪 狀 犵 犲允许值的集合。来源：，元素犲 犾 犲犿犲 狀 狋记录数据的基本单元。数字化车间犱 犻 犵 犻 狋 犪 犾犳 犪 犮 狋 狅 狉 狔以生产对象所要求的工艺和设备为基础，以信息技术、自动化、测控技术等为手段，用数据连接车间不同单元，对生产运行过程进行规划、管理、诊断和优化的实施单元。来源：，质量控制狇 狌 犪 犾 犻 狋 狔犮 狅 狀 狋 狉 狅 犾质量管理的一部分，致力于满足质量要求。来源：，犌犅犜 质量数据狇 狌 犪 犾 犻 狋 狔犱 犪 狋 犪反映产品本身质量的数据及其生产过程中影响质量的数据。缩略语下列缩略语适用于本文件。：企业资源计划（）：来料质量控制（）：印刷电路板组件（）：可编程逻辑控制器（）：产品生命周期管理（）：质量管理系统（）：无线射频标签（）：表面贴装技术（）质量数据分类 总则 生产过程质量数据生产过程质量控制覆盖涉及产品生产的全生命周期，整个过程中存在大量的数据影响产品的最终质量，质量数据主要包括产品质量数据、设备数据、物料数据、生产状态数据、人员数据以及其他数据。生产制造过程质量数据采集示意图见图。图生产过程质量数据采集示意图 质量数据流数字化车间智能工厂应提供质量数据的全面采集，对质量控制所需的关键数据应能够自动在线采集，以保证产品质量档案的详细与完整。工业生产过程质量数据的来源、采集、管理和应用之间的关系描述，如图所示。犌犅犜 图生产过程质量管理数据流示意图 产品质量数据产品质量数据是指描述产品质量特征的数据，包括在生产和检测过程中直接影响产品质量的信息。产品质量数据包括产品标识信息、生产标识信息、产品检测信息等内容。产品质量数据示例见表。表产品质量数据分类内容说明产品标识信息产品标识码唯一标识产品或批次生产标识信息生产批号、工序号、设备号，工序产品等产品生产过程涉及的制造设备标识信息产品检测信息合格品、废品及返修品、产品尺寸、产品质量（重量）、产品性能参数等产品合格率、产品返修率、批量合格率等统计信息表征产品质量的信息统计数据包括产品合格率、产品返修率、批量合格率等，统计数据的参考计算方式见表。表产品质量数据（统计数据）参考计算方式统计信息计算公式产品合格率检测合格成品数总成品数 产品返修率需要返修成品数总成品数 批量合格率合格批数总检验批数 犌犅犜 设备数据设备数据包括设备基础信息、设备运行状态信息和设备统计信息，设备数据是影响生产过程产品质量的关键要素。设备数据示例见表。表设备数据分类内容说明设备基础信息设备名称、型号、规格、生产厂家、资产编号、采购时间、操作规程等识别设备的基本信息，多为静态信息设备运行状态信息设备开、停机信息，参数设置信息、设备异常信息，设备故障（事故）信息，设备故障（事故）抢修的进展信息、动态检修信息等多为动态信息设备统计信息设备完好率、设备利用率、设备故障率、停机（或停产）时间、停机（或停产）次数、设备平均无故障时间（）、平均修复时间（）、设备综合效率（）等多为统计信息 物料数据物料数据包括物料基础信息、定期检验信息和缺陷管理信息，是对生产过程的物料质量进行评价的依据。物料数据示例见表。表物料数据分类内容说明物料基础信息库存物料和线边库存物料的实时位置（包括工厂、产品线等）、实时数量、实时状态，入厂（入库）单号、到达日期、供应商编号、供应商名称、送检单号、送检单状态等定期检验信息物料编号、物料名称、交换地址、物料类别、供应商编号、供应商名称，检验项目、检验标准、检验结果等缺陷管理信息物料编号、物料名称、检测结果、缺陷分析、问题记录、问题处理、返工确认、问题台账等物料包括零部件和原材料 生产状态数据生产状态数据主要包含生产过程信息、过程质量信息两方面内容，是指影响生产过程的各项指标及质量和信息。生产状态数据示例见表。犌犅犜 表生产状态数据分类内容生产过程信息生产工艺信息计划期应达到的产品品种、质量、产量和产值等生产任务的计划和对产品生产进度的安排等；生产计划信息包含生产工单号、产品名称、零件名称、产量、生产执行、生产执行人员、生产工艺流程、生产周期等实时产量信息生产现场各生产设备产量、工位产量、产线产量等生产效率统计信息工位生产效率统计、生产线效率统计、人员绩效等产线异常通知信息计划异常、物料异常、设备异常、制程异常、能源异常等异常状况统计信息各类异常状况次数及时间统计与归类分析信息；异常信息主要包含工单号、生产批号、生产产品的名称、规格、型号，异常发生时的单位，发生时间、持续时间、影响工时等生产工艺规范工艺流程管理作业指导、产品图片、工艺规程、质量控制规范、生产操作规范、维修维护规范、安全规范等过程质量信息质量管控信息质量检测数据、实时报告合格率、超出工艺标准值报警、超出工艺标准值停机信息、工艺曲线质量显示、缺陷汇总和统计分析、质量追溯、质量管控信息等知识、文档管理信息产品图纸、加工流程图、作业指导书、检验指导书等 人员数据影响生产过程质量控制的人员信息需要被采集，主要包括人员的基本信息及其作业信息等。人员数据示例见表。表人员数据分类内容说明基本信息人员工号、人员名称、性别、联系方式、所属部门、岗位权限、人员资质人员的基本识别信息和专业技能作业信息工单信息、在岗时间、加工产品（以时间记录、以产品序号记录）、作业设备上岗人员的在岗情况和操作情况 其他数据管理数据、能源数据和物流数据等间接影响生产过程的质量控制，把这些数据统称为其他数据，其他数据示例见表。管理数据是指标准、合同、售后等间接影响产品质量的信息。能源数据是指反映生产过程中耗能情况的数据。物流数据是对仓储管理和物料配送进行描述的数据，主要包括仓库信息、物料输送信息和线边库信息。犌犅犜 表其他数据分类内容说明管理数据标准文件、程序文件、人员印章、质量成本等合同信息、生产计划、库存、工装设备等原辅料信息、协作方质量状况信息、售后服务等多为文字信息，某些信息具有时间性，相对独立能源数据设备实时耗能等水电气实时用量等机电设备实时运行数据等反映生产、设备用能的实际情况物流数据仓库信息物料输送信息仓库实时状态库存物料的位置、数量、状态，物料库存上下限、有效期、呆滞预警等仓库业务状态收料质检业务状态，入库上架业务状态，下架出库业务状态，移库业务状态，配送业务状态等主要指标物资损耗率、库存周转率、库存准确率、物资库存平均时长、物资入库差错率、物资出库差错率等仓库标牌标识关键岗位指导书、关键业务流程，仓库区域规划、地面标示、货架标示、区域标示、库位标示等状态信息物流输送进度状态，物流最优路径信息等设备信息物流设备状态，物流设备位置信息等主要指标配送准确率、员工配送时长、配送响应时长等通道标牌标示通道地面标示，人行道斑马线标示，地面导向标示，步行方向标示，室内通行标示等时长多为平均时间数据定义及描述 基本数据类型基本数据类型见表，具体应用中并不仅限于本表。表数据类型定义表类型名类型描述固定长度字符型可变长度字符型逻辑型 单字节整型 字节整型整型长整型单精度浮点数 时间日期犌犅犜 数据接口表生产过程质量控制数据接口表信息见表。表数据接口表信息分类表名称对象名（参考）产品质量数据产品标识信息 生产标识信息 产品检测信息 设备数据设备基础信息 运行状态信息 统计信息 物料数据物料基础信息 定期检验信息 缺陷管理信息 生产状态数据生产过程信息 过程质量信息 人员数据人员基础信息 人员作业信息 其他 数据元素定义本文件对质量数据的描述方式进行了定义，主要包括以下元素。）中文名称：赋予数据的中文标记，以表明数据的中文含义。）字段名：赋予数据的英文标记，即数据的字母简称，字段名在本文件内应唯一。）数据类型：数据的有效值的类型，即数据值的类型。）约束：一个说明符，说明该数据是否总是在使用或有时选用，该说明符分别为：）：必选，表明该质量数据应选择。）：条件必选，当满足约束条件中所定义的条件时应选择。）：可选，根据实际应用可以选择也可以不选的数据。）值域：数据所允许值的集合，即取值范围。）单位：计量数据的标准量的名称。包括米、压力等，使用符号表示，单位的取值允许为空。）字段描述：对数据的具体含义进行描述，即依据实际应用场景，给出了对数据具体含义的解释。本文件不对质量数据的字段描述进行规定。质量数据元素定义见表。犌犅犜 表 数据元素定义元素标识定义中文名称 赋予数据的中文标记字段名 赋予数据的英文标记数据类型 数据的有效值的类型约束 一个说明符，说明该数据是否应
