GB∕T 16591-2013 输送无水氨用橡胶软管及软管组合件规范.pdf

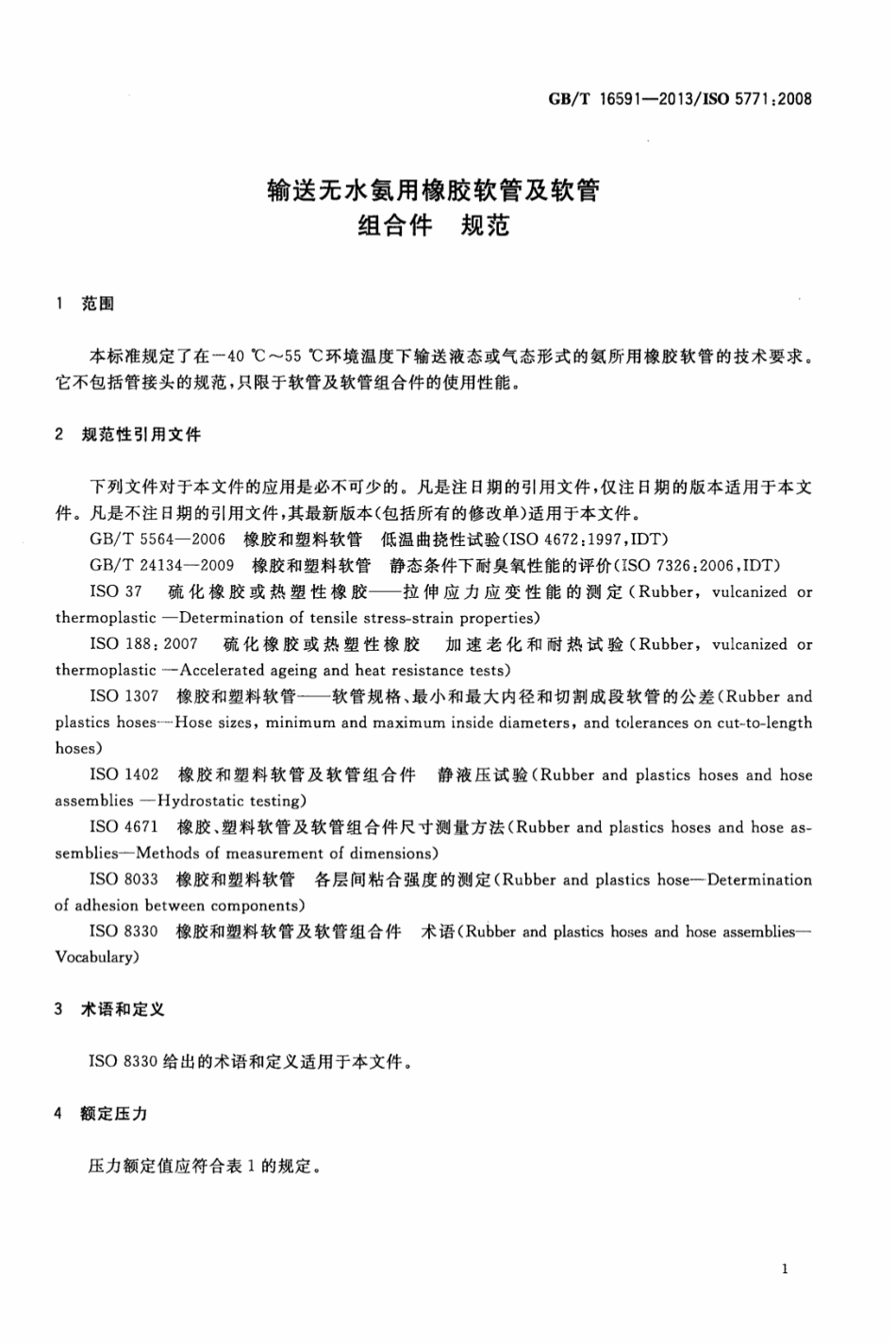

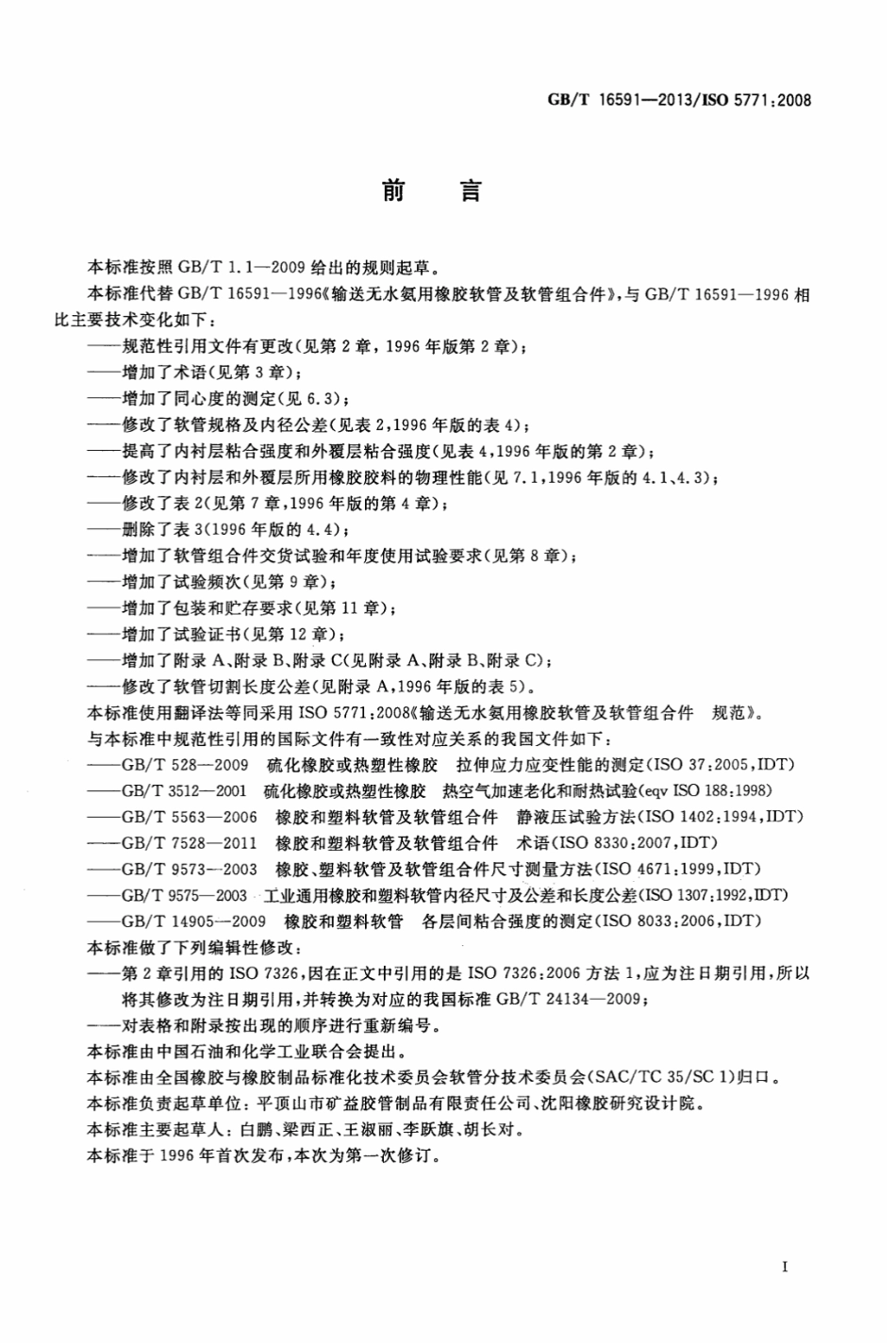

GB/T16591-2013/1IS05771:2008表1压力要求压力要求项目barMPa最大工作压力252.5验证压力636.3最小燥破压力12512.55材料和结构5.1内村层按IS04671规定测量，内衬层应厚度均匀，至少1.5mm,不应有孔眼、气泡和其他缺陷。并应符合表2规定的相关物理性能要求。所用材料应耐由于氨的作用而引起的硬化或其他变质。表2内衬层和外覆层所用橡胶胶料的物理性能要求性能试验方法内村层外覆层最小拉伸强度7.0 MPa7.0 MPaIS037(哑铃状试样)最小拉断伸长率250%250%IS037(哑铃状试样)按1S0188:2007使用管式烘箱或橱式烘箱在70士1烘箱老化后拉伸强度的变化士25%下老化70h士2h(方法A)按IS037(哑铃状试样)试验按1S0188:2007使用管式烘箱或橱式烘箱在70士1烘箱老化后拉断伸长率的变化土50%下老化70h士2h(方法A)按IS037(哑铃状试样)试验5.2增强层增强层应由不受渗透氨影响的材料组成，并且应平整均匀，成品软管应符合表3规定的相关要求。耐防腐的不锈钢是一种适合的材料。表3成品软管使用性能要求性能要求试验方法验证试验压力6.3 MPaIS01402最小爆破压力12.5 MPaIS01402在最大工作压力下长度变化土5%（在2.5MPa下）IS01402在一40下内衬层和外覆层无裂口低温曲挠性GB/T5564一2006方法B或裂纹内村层粘合强度1.75kN/m1S080332
