GB∕T 1003-2016 家用和类似用途三项插头插座型式基本参数和尺寸.pdf

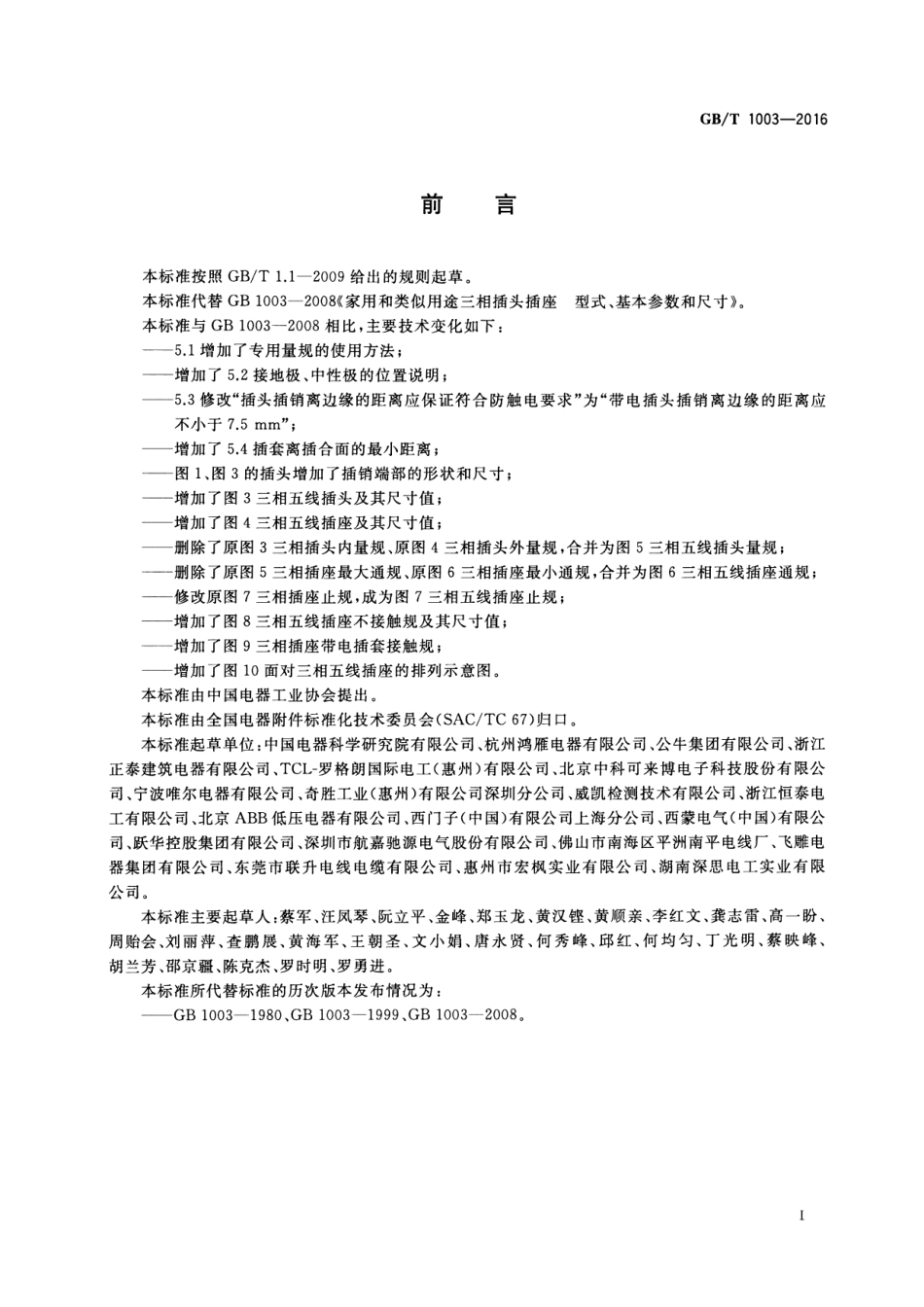

ICS29.120.30K30中华人民共和国国家标准GB/T1003一2016代替GB1003一2008家用和类似用途三相插头插座型式、基本参数和尺寸Three phases plugs and socket-outlets for household and similar purposes-Types,basic parameters and dimensions2016-12-13发布2017-07-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T1003-2016家用和类似用途三相插头插座型式、基本参数和尺寸1范围本标准规定了家用和类似用途三相插头插座的型式、基本参数和尺寸。本标准适用于家用和类似用途的、交流颜率为50Hz、额定电压为440V、额定电流不超过32A的三相插头和三相固定式或移动式插座。本标准不排除将三相插头插座用于建筑工地，或作农业、商业用途2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T1184形状和位置公差未注公差值(GB/T1184一1996，eqv IS02768-2:1989)GB2099.1一2008家用和类似用途插头插座第1部分：通用要求(IEC60884-1:2006,Ed3.1,MOD)3术语和定义GB2099.1一2008界定的术语和定义适用于本文件。4技术要求和试验方法家用和类似用途三相插头插座的技术要求和试验方法应符合GB2099.1一2008的规定。5型式、基本参数和尺寸5.1家用和类似用途三相插头插座的型式、基本参数和尺寸应符合图1图4的规定。检验这些尺寸要用图5、图6、图7、图8、图9规定的专用量规和分度值为0.02mm的游标卡尺。量规的插人力应不大于GB2099.1一2008规定的最大拔出力。这些量规的粗糙度全部为，硬度为HRC58HRC62,量规的平行度、垂直度和对称度等形位公差按GB/T1184中规定公差H级。专用量规的使用方法如下：一三相插头应能插人图5所示的量规：一图6所示的通规应能插人三相五线插座面板的插孔；对三相四线的插座，使用去除图6的中性极的通规：一图7所示的止规应不能插人三相五线插座面板的插孔；对三相四线的插座，使用去除图7的中性极的止规；图8所示的不接触规应不能接触到插座的带电插套；对三相四线的插座，使用去除图8的中性极的不接触规；
