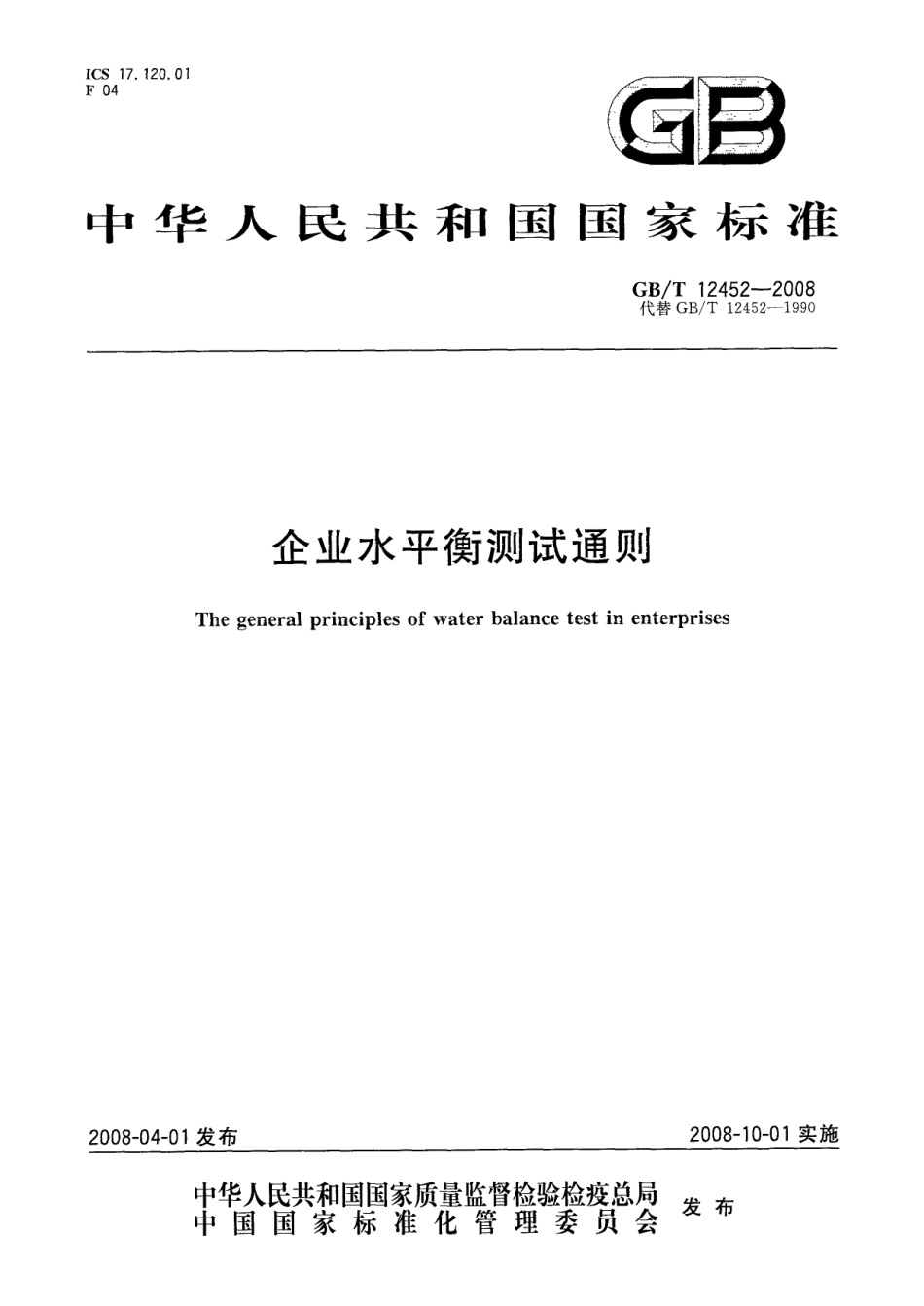

I C S 1 7.1 2 0.01F 0 4中 华 人 民 共 和 国 国 家 标 准G B/T 1 2 4 5 2-2 0 0 8代替G B/T 1 2 4 5 2-1 9 9 0企业水平衡测试通则T h e g e n e r a l p r i n c i p l e s o f w a t e r b a l a n c e t e s t i n e n t e r p r i s e s2 0 0 8-0 4-0 1 发布2 0 0 8-1 0-0 1 实施中华人民 共和国国家质量监督检验检疫总局中 国 国 家 标 准 化 管 理 委 员 会发 布G B/T 1 2 4 5 2-2 0 0 8月 U吕 本标准代替 G B/T 1 2 4 5 2-1 9 9 0 企业水平衡与测试通则。本标准与 G B/T 1 2 4 5 2-1 9 9 0 相比，主要变化如下:修改了规范性引用文件;修改和增加了相关 的术语;增加了企业用水分类;对原标准第3 章的企业用水技术档案的内容进行了补充;对原标准第5 章的企业水平衡图和方程式进行了修改;对原标准第6,7,8 章内容进行合并，并进行了修改和补充;对原标准第 9 章测试程序进行修改和补充;增加了资料性附录A:敞开式循环冷却水系统耗水量的计算方法;修改并增加了企业水平衡测试报告书中的表格格式，列为资料性附录B;增加了资料性附录 c:水平衡方框图示例。本标准的附录 A、附录 B、附录 c为资料性附录。本标准 由国家发展和改革委员会资源节约和环境保护司、国家标准化管理委员会工业一部、全国节约用水办公室提出。本标准 由全 国能源基础和管理标准化技术委员会归 口。本标准负责起草单位:中国标准化研究院、中国石化工程建设公司、全国节约用水办公室、北京钢铁设计研究总院、国家排灌及节水设备产品质量监督检验中心、大唐发电股份有限公司、中国造纸协会、中国纺织工业协会、北京市节约用水管理 中心。本标准主要起草 人:金 明红、杨 丽坤、李 爱仙、孙 静、王先 宏、齐兵 强、潘 时提、朱 双 四、祁 鲁梁、段文伟、曹朴芳、程皓、刘红。北京市质量技术监督局计量监督处 刘勇2 0 0 9 年0 3 月1 2 日市级用户专用G B/T 1 2 4 5 2-2 0 0 8企业水平衡测试通则范 围本标准规定了企业水平衡及其测试的方法、程序、结果评估和相关报告书格式。本标准适用于工业企业，其他用水单位可参照使用。2 规范性引用文件 下列文件 中的条款通过本标准的引用而成为本标准的条款。凡是注 日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。G B/T 1 8 9 1 6(所有部分)取水定额 G B/T 7 1 1 9 节水型企业评价导则3 术语和定义 下列术语和定义适用于本标准。3.1 企业水平衡w a t e r b a l a n c e i n e n t e r p r i s e 以企业为考察对象的水量平衡，即该企业各用水单元或系统的输人水量之和应等于输出水量之和。3.2 水平衡测试w a t e r b a l a n c e t e s t 对用水单元和用水系统的水量进行系统的测试、统计、分析得出水量平衡关系的过程。3.3 新水量q u a n t i t y o f f i r s t u s e d w a t e r 企业内用水单元或系统取自任何水源被该企业第一次利用的水量。3.4 用水量q u a n t i t y o f w a t e r u s a g e 在确定的用水单元或系统内，使用的各种水量 的总和，即新水量和重复利用水量之和。3.5 循环水量 q u a n t i t y o f r e c i r c u l a t i n g w a t e r 在确定的用水单元或系统内，生产过程中已用过的水，再循环用于同一过程的水量。3.6 串联水量 q u a n t i t y o f s e r i e s w a t e r 在确定的用水单元或系统，生产过程中产生的或使用后的水量，再用于另一单元或系统的水量。3.7 重复利用水量q u a n t i t y o f w a t e r r e c y c l e 在确定的用水单元或系统内，使用的所有未经处理和处理后重复使用的水量的总和，即循环水量和串联水量的总和。3.8 耗水量q u a n t it y o f w a t e r c o n s u m p t i o n 在确定 的用水单元或系统内，生产过程中进人产品、蒸发、飞溅、携带及生活饮用等所消耗的水量。I北京市质量技术监督局计量监督处 刘勇2 0 0 9 年0 3 月1 2 日市级用户专用G B/T 1 2 4 5 2-2 0 0 83.9 排水量q u a n t i t y o f w a t e r d r a i n a g e 对于确定的用水单元或系统，完成生产过程和生产活动之后排出企业之外以及排出该单元进人污水系统 的水量。3.1 0 回用水量q u a n t i t y o f r e u s e d w a t e r 企业产生的排水，直接或经处理后再利用于某一用水单元或系统的水量。3.1 1 漏失水量q u a n t i t y o f w a t e r l e a k a g e 企业供水及用水管网和用水设备漏失的水量。3.1 2 取水量q u a n t i t y o f w a t e r in t a k e 工业企业直接取自地表水、地下水和城镇供水工程以及企业从市场购得的其他水或水的产品的总 量。4 用水 分类4.1 企业用水按其生产过程可分为主要生产用水、辅助生产用水、附属生产用水，不包括居 民生活用水、外供水、基建用水。具体分类方法见图 1 间接循环冷却水间接冷却水间接直流冷却水产品用水主要生产用水工艺用水洗涤用水产汽用水 其他直接冷却水其他企业用水辅助生产用水附属生产用水外购水一-水源取水|司|习卜 一 一 一一 州L居 民生 活用水外供水基建用水1月L厂1L 一一 -一一Ll!lesL图 I 企业用水分类示意图北京市质量技术监督局计量监督处 刘勇2 0 0 9 年0 3 月1 2 日市级用户专用G B/T 1 2 4 5 2-2 0 0 84.2 主要生产用水是指主要生产系统(主要生产装置、设备)的用水;辅助生产用水是指为主要生产系统服务的辅助生产系统(包括工业水净化单元、软化水处理单元、水汽车间、循环水场、机修、空压站、污水处理场、贮运、鼓风机站、氧气站、电修、检化验等)的用水;附属生产用水是指在厂区内，为生产服务的各种服务、生活系统(如厂办公楼、科研楼、厂内食堂、厂内浴室、保健站、绿化、汽车队等)的用水。5 企业用水技术档案5.25.35.4企业应建立用水技术档案，其内容包括:用水节水 的相关规章、制度;各种水源(自来水、地下水、地表水及其他水源)的水量、水质和水温参数;供水、排水管 网图;水表配备系统图;供水、用水、排水 日 常记录台账及相关汇总表格;近年用水节水技术改造情况;近年的水平衡测试文件。企业用水技术档案应完整、内容真实和详尽。企业应由专人对用水技术档案进行管理，并对档案进行不断更新。企业应完备企业生产技术档案，包括人员、设备、产品、规模、产量、产值等。6 水平衡图示与水平衡方程式 以水的流向表示进人(输人)和排出(输出)生产单元或系统的水量，与其化学成分和物理状态无关。水平衡基本图示见图 2|!图 2 水平衡基本图示输人表达式:V，十V,+V =V,(I)输出表达式:V,二V,+V-+V,+V,+V/(2)北京市质量技术监督局计量监督处 刘勇2 0 0 9 年0 3 月1 2 日市级用户专用GB/T 1 2 4 5 2-2 0 0 8输入输出平衡方程式:V :十V,十v，二V,+V.+V d+V,十V/式中:Vc，、v:y 循环水量，单位为立方米(m 3);V,新水量，单位为立方米(m 3);V _ V 串联水量，单位为立方米(m 3 );V,用水量，单位为立方米(m 3);V _ 耗水量，单位为立方米(r n 3);叭排水量，单位为立方米(m 3);V,漏失水量，单位为立方米(m 3)。.”二 (3)7 水量测试方法7.1 用水单元的划分 根据生产流程或供水管路等特点，把具有相对独立性的生产工序、装置(设备)或生产车间、部门等，划分为若干个用水系统(单元)，即水平衡测试的子系统。7.2 测试水量的时段选取 选取生产运行稳定的、有代表性的时段，每次连续测试时间为4 8 h-7 2 h，每 2 4 h记录一次，共取3 次一4 次测试数据。7.3 测试参数7.3.1 水量参数 需要测试的 水量参数有:新水量V f、循环水量Vc，(v 毛 y)、串联水量v s(v 迄)、耗水量v co、排水量V,和漏失水量 V 1.7.3.2 水质参数 企业主要用水点和排水点的水质测试，应根据本地区和企业具体情况确定。7.3.3 水温参数 应测定循环水进 出口及对水温有要求的串联水 的控制点的水温。7.4 漏失水量的测定7.4.1 对于有条件停水的系统或单元，可选择适当的时间，如公休日等，关闭全部用水阀门，若水表继续走动，则表明管网有漏水，水表的读数可近似认 为是该区的漏失水量。7.4.2 采用容积法或现场安装超声波流量计等方法对全部水表进行校验，当二级水表的计量率为1 0 0%时，一级水表计量数值与二级水表计量数值之差即为漏失水量。7.4.3 当无条件对全部水表进行校验时，当二级水表的计量率为 1 0 0%时，一级水表计量数值与二级水表计量数值大于3%-5%时，可近似认为其大于部分为该区的漏失水量，具体取值依据水表校验情况而定。7.4.4 对可能漏水的部位进行检查，及时维修。确保用水系统无异常泄漏以后，进行水平衡测试。7.5 其他水量数值的获得方法7.5.1 对于用水档案齐全，有稳定、可靠的水表、电磁流量计、孔板流量计、涡接流量计等计量资料并记录完整的用水系统，可以通过对历史数据的统计分析得到水量数值。4北京市质量技术监督局计量监督处 刘勇2 0 0 9 年0 3 月1 2 日市级用户专用G B/T 1 2 4 5 2-2 0 0 87.5.2 对于用水定额稳定、运行可靠的用水设备，可采用设备的用水定额值。7.5.3 实测水量可以采用水表计量、容积法、流速法、堰测法以及便携超声波流量计等方法测定。7.5.4 敞开式循环冷却水系统耗水量计算方法可以参见附录 A企业水平衡测试程序8.1 企业水平衡测试包括四个 阶段:准备阶段、实测 阶段、汇总阶段、分析阶段，具体步骤见 图 3.组织落实准备阶段测试方案技术落实计量仪表安装校验经常性用水设备分系统测试实测阶段非经常性用水设备总体系统测试经常性用水设备汇总阶段非经常性用水设备 图 3 水平衡测试工作程序框图8.2 测试准备8.2.1 制定企业水平衡测试方案。8.2.2 查清测试系统 中各用水环节、用水工艺及用水设备 的基础情况。8.2.2.1 备齐水表、流量计、温度表、秒表等测量工具，按照测试方案安装、校验计量仪表。8.2.2.2 检查全厂各供水点及用水点的水表配备率及水表计量率。8.2.2.3 水计量器具的配备要求应符合国家相应的法律法规或技术规范。8.2.3 提取企业用水技术档案，编制各种记录和统计空 白表单。8.2.3.1 企业水平衡的记录和统计主要表格见第 9 章，其表单 内容的设置可 以参照附录 B.8.2.3.2 各行业、各企业可以根据其用水的不同工艺和流程，编制符合自身用水特点的各种记录和统计表单，但记录和统计表单应能全面、真实反映企业的用水情况。8.2.4 绘制用水流程图8.2.4.1 根据企业用水管网图和用水工艺，绘制出企业内用水流程图，包括企业层次的、车间或用水系统层次、重要装置或设备(用水量大或取新
