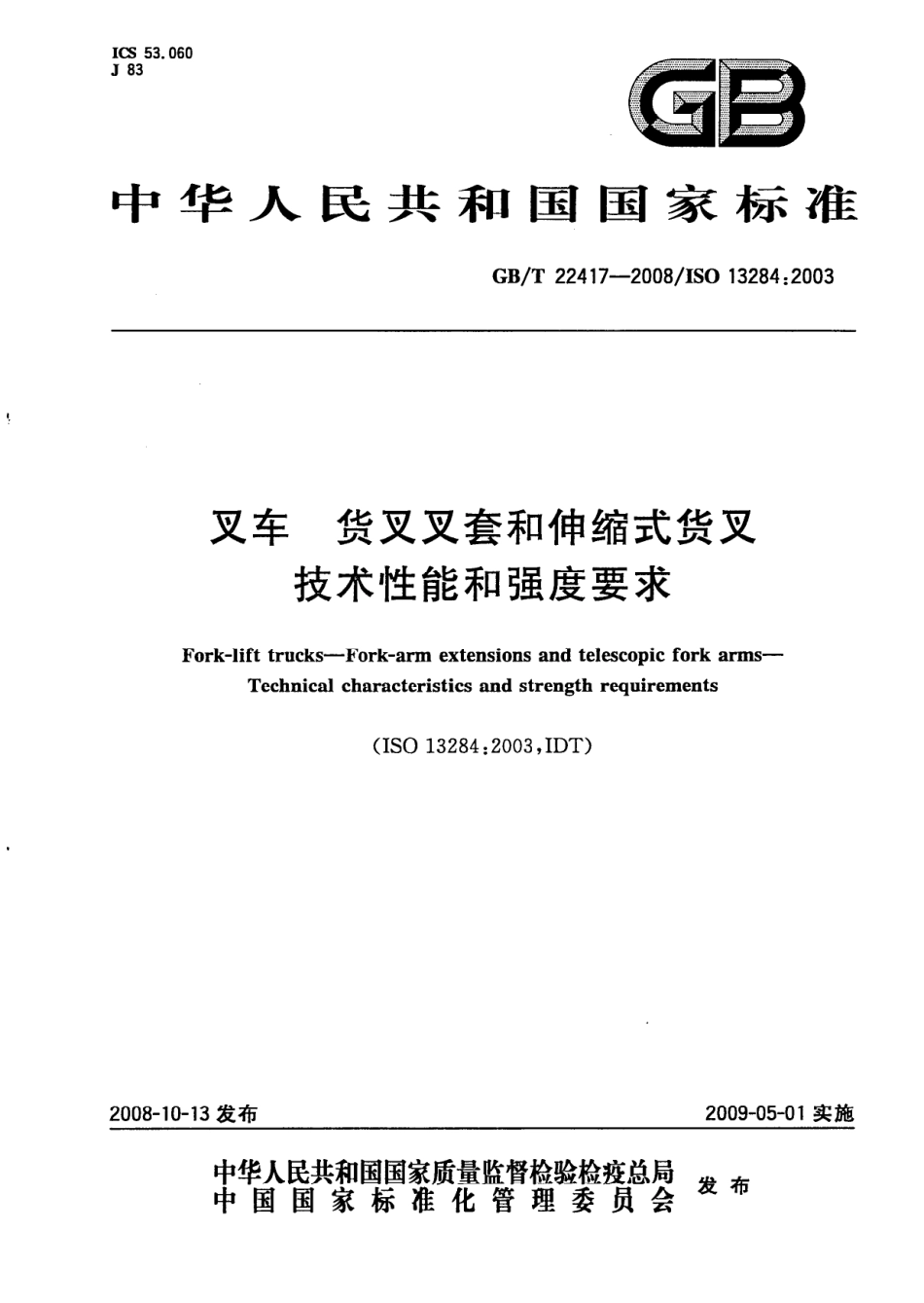

GB∕T 22417-2008 叉车 货叉叉套和伸缩式货叉技术性能和强度要求.pdf

GB/T22417-2008/IS013284:2003M:应力系数；R:安全系数：S:母体货叉和货叉叉套之间总侧向间隙(mm);Y.:叉套材料的实际屈服强度；Ym:叉套材料的规定最小屈服强度；Z:叉套在母体货叉叉尖处的截面模量。5额定起重量和额定载荷中心距的要求5.1母体货叉的额定起重量(C)和额定载荷中心距(D)应符合GB10827的要求。5.2每根货叉叉套的额定起重量(Ce)和额定载荷中心距(DE)应与母体货叉的额定起重量(C)和额定载荷中心距(D)成正比，即：a咒5.3当伸缩式货叉处于全缩回状态时，每根伸缩式货叉的额定起重量(CR)和额定载荷中心距(D)均应满足GB10827的规定。在伸出状态时，额定起重量应由制造商规定。6货叉叉套的要求6.1除非另作说明，开口和闭口截面货叉叉套的母体货叉的水平段长度1应符合下列公式，且l750mm:10.6l1式中：一货叉叉套的水平段长度。货叉叉套的长度超过此限制值时，应由叉车或货叉制造商与用户之间协商同意，并进行危险分析。该货叉叉套应作相应的标记（见9.1）。6,2货叉叉套的设计应防止其从母体货叉上意外脱落。6.3货叉叉套屈服强度应按GB/T5182一2008中6.1规定的安全系数R进行试验。6.4对于开口和闭口截面的货叉叉套，应按图1中所示位置施加两次试验/设计载荷0.5F。在距母体货叉叉尖距离为l2处第二次施加试验载荷0.5F后，叉套应无永久变形，见第8章。0.910.1h40.5F0.5F图1开口和闭口截面货叉叉套试验/设计载荷（施加两次）2
