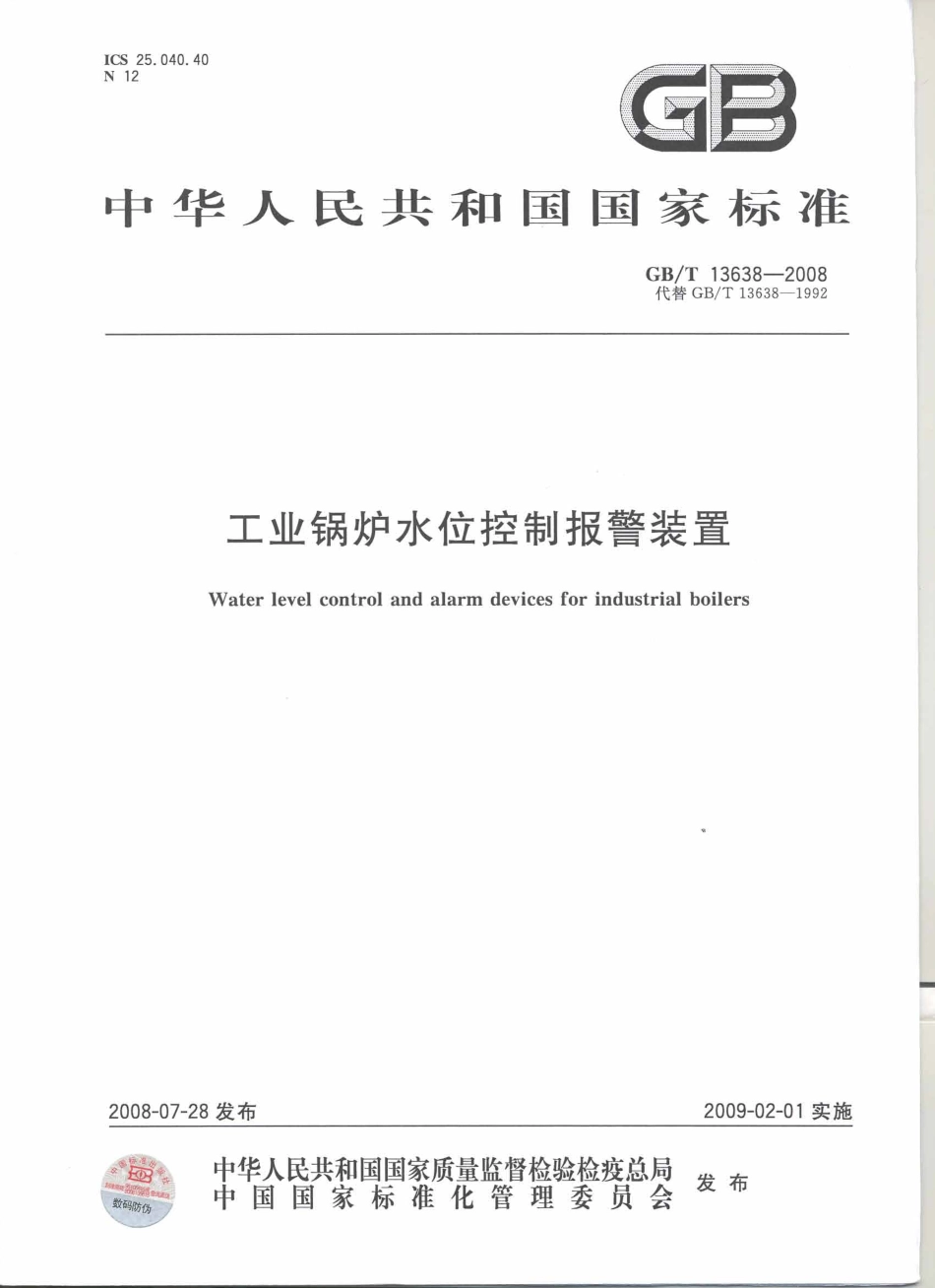

GB∕T 13638-2008 工业锅炉水位控制报警装置.pdf

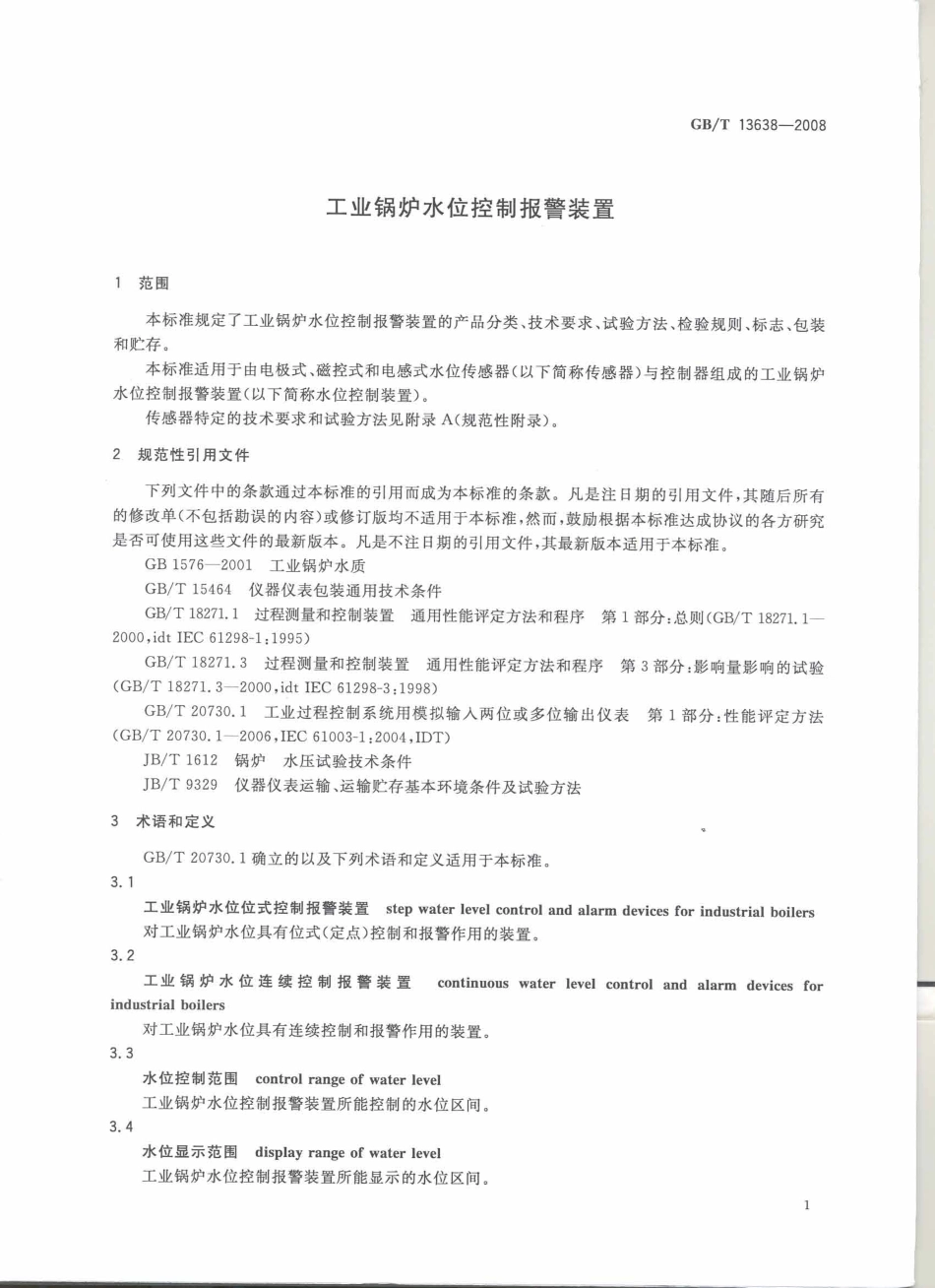

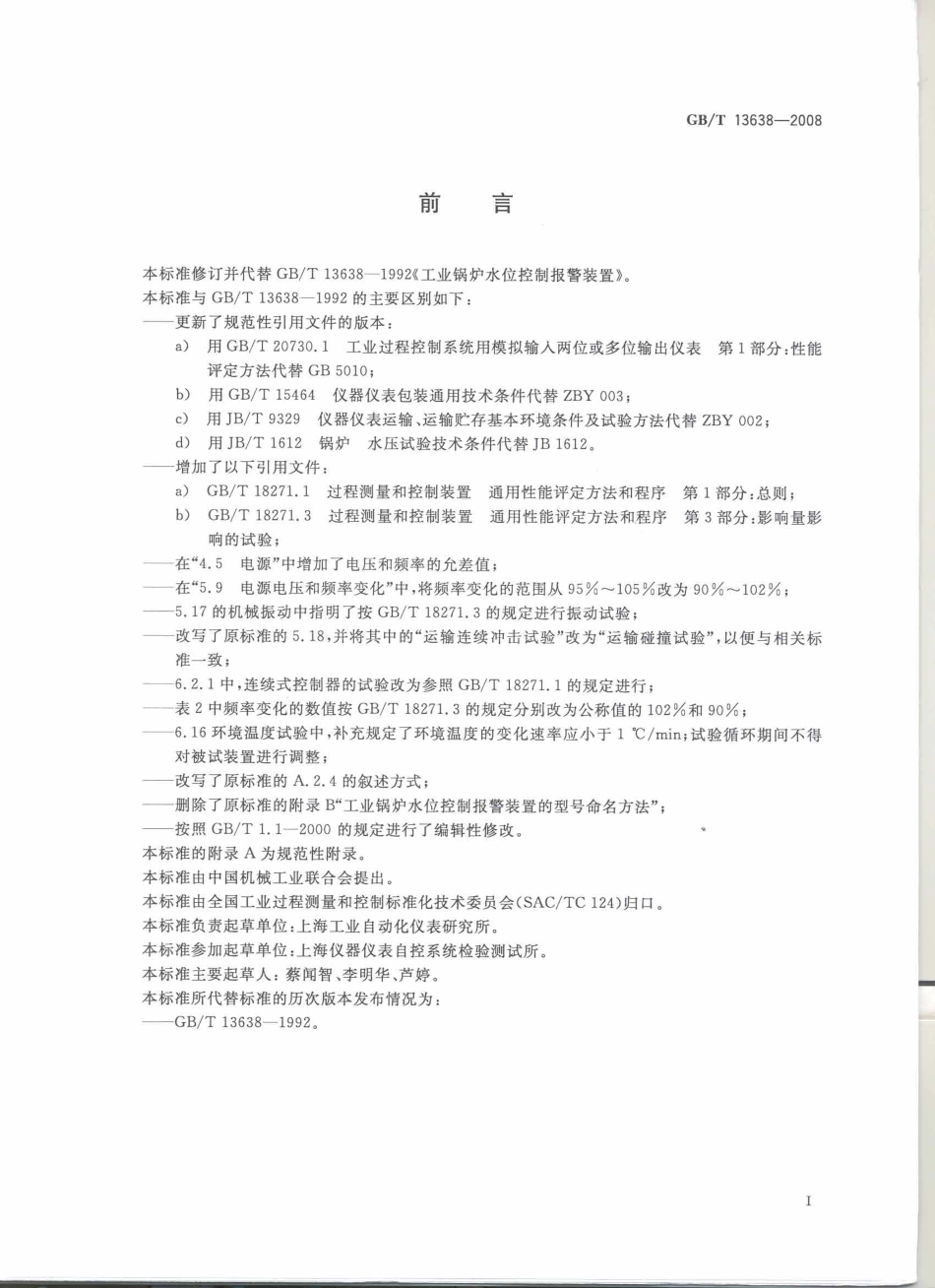

GB/T13638-20084产品分类、基本参数、型式及尺寸4.1按传感器型式分类a)电极式；b)磁控式；c)电感式。4.2按控制作用分类a)位式；b)连续式。4.3正常工作环境条件4.3.1传感器的正常工作环境条件传感器的工作温度和压力应按制造厂的规定。4.3.2控制器的正常工作环境条件环境温度：550相对湿度：85大气压力：86kPa106kPa。周围空气中不应含有对铬或镍镀层、有色金属和其他合金起腐蚀作用的介质，以及易燃易爆的物质。4.4水质水质应符合GB1576-2001的要求4.5电源水位控制装置的电源为交流电压220V(允差为-15%和+10%)和频率50Hz(允差为-10%和+2%)。4.6水位控制范围水位控制装置的水位控制范围为士(20mm30mm)(中心水位为0mm)注：水位控制范围允许按用户特殊要求设计4.7水位报警位置水位控制装置的高水位报警位置为+50mm;低水位报警位置为-50mm:危险低水位报警位置为-75mm。注：水位报警位置允许按用户特殊要求设计4.8水位显示范围水位控制装置的水位显示范围为一50mm+50mm(量程为100mm)。注：水位显示范围允许按用户特殊要求设计。4.9水位控制装置的输出信号a)开关输出：开关阵组数不少于5组（触点容量由制造厂和用户商定）；b)电流输出：直流0 mA10 mA(负载0k1.5 k)或4 mA20mA(负载0750)。4.10结构型式4.10.1控制器的结构型式和尺寸控制器的结构型式分为盘装式、台式和挂装式，其外形尺寸应按有关标准规定。4.10.2传感器的结构型式传感器的结构型式应符合有关蒸汽锅炉技术安全监察的要求。2GB/T13638-20085要求5.1外观水位控制装置的覆盖层应色泽均匀，无明显剥落和伤痕，紧固件齐全。5.2设定点偏差位式水位控制装置的报警点和控制点设定偏差应不超过士5mm,连续式水位控制装置报警点和控制点设定偏差应不超过输出量程的士5%。5.3切换差水位控制装置的报警点和控制点切换差应不大于8mm。利用磁钢换向改变开关状态的磁控式水位控制装置，其切换差应不大于50mm。5.4重复性误差位式水位控制装置的报警点和控制设定点重复性误差应不大于2.5mm,连续式水位控制装置的报警点和控制设定点重复性误差应不大于输出量程的2.5%。5.5水位输出信号误差连续式水位控制装置输出信号的误差应不超过输出量程的士5%。5.6死区连续式水位控制装置输出信号的死区应不大于2.5mm。5.7绝缘电阻控制器的下列端子之间的绝缘电阻应不小于20M:一输入端子-接地端子；电源端子-接地端子；输出端子-接地端子；输入端子-电源端子；输出端子-输入端子；输出端子-电源端子。注：需要考核传感器绝缘电阻时，应按附录A的A.1.3的要求。5.8绝缘强度控制器下列端子之间应能承受表1规定的试验电压，频率50Hz的绝缘强度试验，历时1min应不出现击穿和飞弧现象：输入端子-接地端子；电源端子-接地端子；输出端子-接地端子；输出端子-输入端子；输出端子-电源端子；输入端子-电源端子。注：需要考核传感器绝缘强度时，应按附录A的A.1.4的要求。表1电压公称值/V试验电压/kV600.5602501.52506502.05.9电源电压和频率变化当电源电压从公称值的85%110%、频率从公称值的90%102%变化时，位式水位控制装置的3
