GB∕T 10059-2009 电梯实验方法.pdf

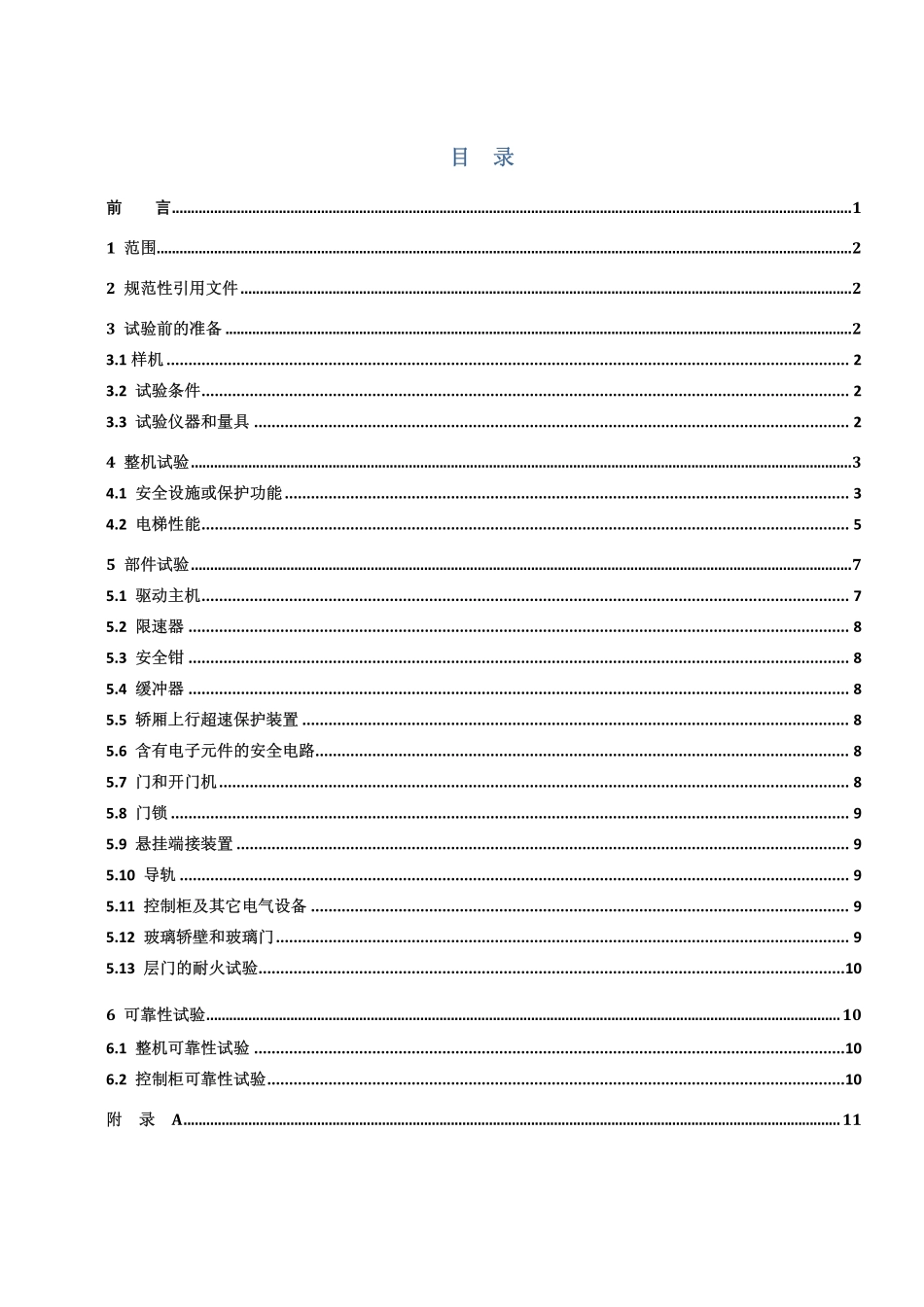

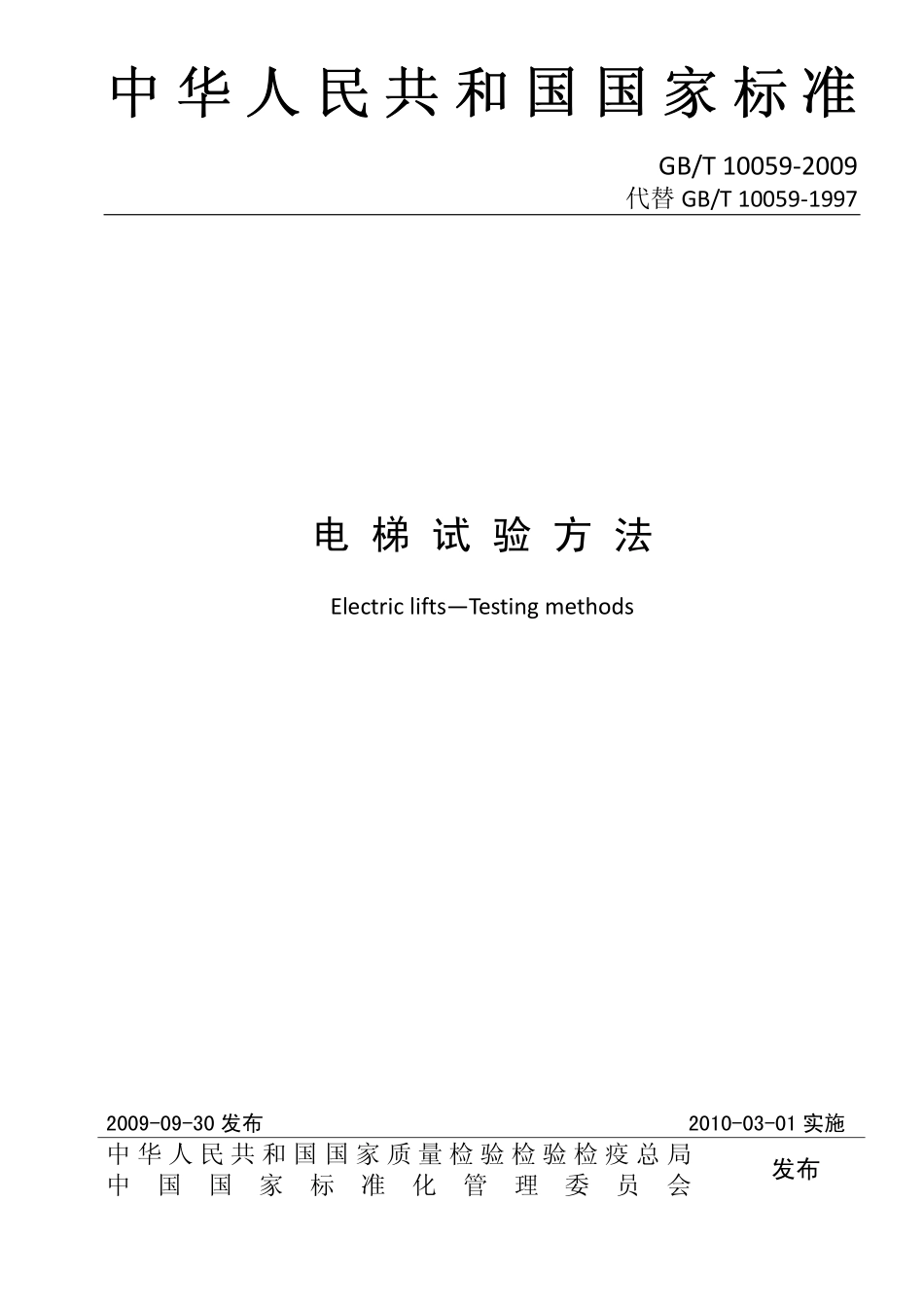

中 华 人 民 共 和 国 国 家 标 准中 华 人 民 共 和 国 国 家 标 准GB/T100592009代替 GB/T1005919972009-09-30 发布 2010-03-01 实施中 华 人 民 共 和 国 国 家 质 量 检 验 检 验 检 疫 总 局中国国家标准化管理委员会 发布 电 梯 试 验 方 法 ElectricliftsTestingmethods 目目 录录前 言前 言.11 范围范围.22 规范性引用文件规范性引用文件.23 试验前的准备试验前的准备.23.1 样机样机.23.2 试验条件试验条件.23.3 试验仪器和量具试验仪器和量具.24 整机试验整机试验.34.1 安全设施或保护功能安全设施或保护功能.34.2 电梯性能电梯性能.55 部件试验部件试验.75.1 驱动主机驱动主机.75.2 限速器限速器.85.3 安全钳安全钳.85.4 缓冲器缓冲器.85.5 轿厢上行超速保护装置轿厢上行超速保护装置.85.6 含有电子元件的安全电路含有电子元件的安全电路.85.7 门和开门机门和开门机.85.8 门锁门锁.95.9 悬挂端接装置悬挂端接装置.95.10 导轨导轨.95.11 控制柜及其它电气设备控制柜及其它电气设备.95.12 玻璃轿壁和玻璃门玻璃轿壁和玻璃门.95.13 层门的耐火试验层门的耐火试验.106 可靠性试验可靠性试验.106.1 整机可靠性试验整机可靠性试验.106.2 控制柜可靠性试验控制柜可靠性试验.10附附 录录 A.11表表 A.1 试验样机主要技术参数试验样机主要技术参数.11表表 A.2 安全设施或保护功能试验记录安全设施或保护功能试验记录.12表表 A.3 电梯运行试验记录电梯运行试验记录.12表表 A.4 启动加速度、制动减速度和启动加速度、制动减速度和 A95 加速度、加速度、A95 减速度试验记录减速度试验记录.13表表 A.5 平层准确度和平层保持精度试验记录平层准确度和平层保持精度试验记录.13表表 A.6 开关门时间试验记录开关门时间试验记录.13表表 A.7 噪声试验记录噪声试验记录.13表表 A.8 轿厢振动加速试验记录轿厢振动加速试验记录.14表表 A.9 限速器试验记录限速器试验记录.14表表 A.10.1 瞬时式安全钳试验记录瞬时式安全钳试验记录.15表表 A.10.2 渐进式安全钳试验记录渐进式安全钳试验记录.15表表 A.11.1 线性蓄能型缓冲器试验记录线性蓄能型缓冲器试验记录.16表表 A.11.2 耗能型缓冲器试验记录耗能型缓冲器试验记录.16表表 A.11.3 非线性缓冲器试验记录非线性缓冲器试验记录.17表表 A.12 轿厢上行超速保护装置试验记录轿厢上行超速保护装置试验记录.17表表 A.13 含有电子元件的安全电路试验记录含有电子元件的安全电路试验记录.17表表 A.14 门和开门机试验记录门和开门机试验记录.18表表 A.15 门锁试验记录门锁试验记录.18表表 A.16 悬挂端接装置试验记录悬挂端接装置试验记录.18表表 A.17.1 控制柜试验记录控制柜试验记录.19表表 A.17.2 控制功能试验记录控制功能试验记录.19表表 A.18 玻璃轿壁和玻璃门试验记录玻璃轿壁和玻璃门试验记录.19表表 A.19 可靠性试验记录可靠性试验记录.20GB/T100592009_1前 言 前 言 本标准代替 GB/T100591997电梯试验方法。本标准与 GB/T100591997 的主要差异如下：本标准章节划分和架构做了结构性调整和修改。本标准的适用范围从 GB/T100591997 的 2.5m/s 扩大到 6.0m/s。在 3.1“样机”中，增加了电梯整机试验应具备的文件资料要求。在 3.3“试验仪器和量具”中，增加了记录设备能检测到 0.01s 变化的信号要求；将加速度、减速度的仪器精度5%的要求改为采用 GB.T 244742009电梯乘运质量测量的要求；增加了振动和噪声测量的精度要求。将 GB/T 100591997 第 4 章“样机安全装置检验”的内容调整到本标准的 4.1“安全设施或保护功能”中；将 GB/T100591997 第 5 章“整机性能试验”的内容调整到 4.2“电梯性能”中。在 4.1“安全设施或保护功能”中，增加了轿厢上行超速保护装置、检修运行控制、紧急报警装置、机一电式制动器、电动机运转时间限制器、曳引能力、对接操作和载重量控制的试验。在 4.2“电梯性能”中，删除了 GB/T 100591997 平均加速度、平均减速度、外观质量和曳引机渗漏的试验；增加了 A95 加速度、A95 减速度和平层保持精度的试验，对平衡系数试验的载荷做了修改。在第 5 章“部件试验”中，增加了轿厢上行超速保护装置、含有电子元件的安全电路、玻璃轿壁、玻璃门和层门的耐火试验，并将 GB/T100591997 的 6.7“绳头组合”改为 5.9“悬挂端接装置”。本标准附录 A 为资料性附录。标准由全国电梯标准化技术委员会(SAC/TC196)提出并归口。本标准负责起草单位：国家电梯质量监督检验中心。本标准参加起草单位：奥的斯电梯(中国)投资有限公司，上海永大电梯设备有限公司，上海三菱电梯有限公司，日立电梯(中国)有限公司，上海交通大学，通力电梯有限公司，西子奥的斯电梯有限公司，上海市特种设备监督检验技术研究院，华升富士达电梯有限公司，大连星玛电梯有限公司。本标准主要起草人：王衡、蒋青、朱嘉斌、何新民、刘志生、张晓峰、袁柳琴、车运通、杨健、康卫强、王波。本标准所代替标准的历次版本发布情况为：GB/T100591988、GB/T100591997。GB/T1005920092电梯试验方法 1 范围范围本标准规定了乘客电梯和载货电梯整机和部件的试验方法。本标准适用于额定速度不大于 6.0m/s 的电力驱动曳引式和额定速度不大于 0.63m/s 的电力驱动强制式的乘客电梯和载货电梯。对于额定速度大于 6.0m/s 的电力驱动曳引式乘客电梯和载货电梯可参照本标准执行，不适用部分由制造商与客户协商确定。本标准不适用于液压电梯、杂物电梯和家用电梯。2 规范性引用文件规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB75882003 电梯制造与安装安全规范（EN811:1998，EQV）GB/T100582009 电梯技术条件GB/T10060电梯安装验收规范GB/T244742009 电梯程运质量测量（ISO18738:2003,IDT）GB/T244782009 电梯曳引机GA1091995 电梯层门耐火试验方法JG/T5072.21996 电梯 T 型导轨检测规则JG/T5072.31996 电梯空心导轨EN 811:1998/A2:2004 电梯制造与安装安全规范 第一部分：电梯 第二号修改件：机器和滑轮空间(SafetyrulesfortheconstructionandinstallationofliftsPart1:ElectricliftsA2:Machineryandpulleyspaces)3 试验前的准备试验前的准备3.1 样机样机3.1.1 试验样机应是依据 GB75882003、GB/T100582009、GB/T10060 和 EN811:1998/A2:2004 等标准设计、制造与安装的。3.1.2 电梯整机试验时应具备的文件资料见 GB75882003 附录 C。3.1.3 试验样机的技术参数，参照附录 A 表 A.1 填写。3.2 试验条件试验条件电梯的试验条件应满足 GB/T100582009 中 3.1 的规定。3.3 试验仪器和量具试验仪器和量具3.3.1 试验用的仪器和量具应在计量检定合格或校准的有效期内。3.3.2 试验用仪器的精确度应满足下列测量精度的要求：a)对质量、力、距离、速度为1%；b)对电压、电流为5%；c)对温度为5；d)对记录设备应能检测到 0.01s 变化的信号。3.3.3 电梯加速度、减速度、振动和噪声的试验用仪器的性能应满足 GB/T244742009 中 4.1 和 4.5 的规定。GB/T100592009_34 整机试验整机试验4.1 安全设施或保护功能安全设施或保护功能4.1.1 供电系统断相、错相保护装置或保护功能供电系统断相、错相保护装置或保护功能将电源输入线分别断去一相和交换相序后再接通电源，分别用正常或检修速度操纵电梯，电梯应不能运行。当电梯的运行与相序无关时，不要求错相保护。4.1.2 限速器限速器安全钳安全钳4.1.2.1 限速器限速器1)人为动作限速器的电气安全装置，检查电梯能否运行；2)将限速器绳脱离限速器，宜采用便携式限速器测试仪测量限速器的动作速度。4.1.2.2 轿厢安全钳轿厢安全钳短接限速器的电气安全装置，轿厢下行，人为动作限速器，此时限速器绳应能提拉安全钳，安全钳的电气安全装置动作，电梯停止运行，将安全钳的电气安全装置短接，使轿厢继续下行，安全钳应夹紧导轨，使轿厢制停，电梯驱动主机继续运转直至钢丝绳打滑或松弛。试验应在下列条件下进行：1)对于瞬时式安全钳，轿厢装有均匀分布的额定载重量，安全钳的动作在检修速度下进行；2)对于渐进式安全钳，轿厢装有均匀分布的 125%额定载重量，安全钳的动作可在额定速度或检修速度下进行。对 GB75882003 中 8.2.2 所列特殊情况，轿厢面积超出 GB75882003 中表 1 规定的载货电梯，对瞬时式安全钳，应以轿厢实际载重量达到了轿厢面积按 GB 75882003 中表 1 规定所对应的额定载重量进行安全钳的动作试验；对渐进式安全钳，取 125%额定载重量与轿厢实际载重量达到了轿厢面积按 GB 75882003 中表 1 规定所对应的额定载重量两者中的较大值，进行安全钳的动作试验。对 GB75882003 中 8.2.2 所列非商用汽车电梯，则应以 150%额定载重量代替 125%额定载重量进行安全钳的上述试验。4.1.2.3 对重（或平衡重）安全钳对重（或平衡重）安全钳短接限速器的电气安全装置，对重（或平衡重）下行，人为动作限速器，此时限速器绳应能提拉安全钳，使安全钳动作，夹紧导轨，使对重（或平衡重）制停，电梯驱动主机继续运转直至钢丝绳打滑或松弛。试验应在下列条件下进行：1)对于瞬时式安全钳，轿厢空载，在检修速度下进行；2)对于渐进式安全钳，轿厢空载，可在额定速度或检修速度下进行。4.1.2.4 试验后的检查试验后的检查 试验完成以后，各电气安全装置应恢复正常，检查确认未出现对电梯正常使用不利影响的损坏，必要时可更换摩擦元件。4.1.3 缓冲器缓冲器4.1.3.1 线性蓄能型缓冲器，应以载有额定载重量的轿厢压在缓冲器（或各缓冲器）上，悬挂绳松弛。轿厢离开缓冲器后，缓冲器应恢复正常位置。4.1.3.2 非线性缓冲器，应以载有额定载重量的轿厢和对重以额定速度撞击缓冲器，轿厢和对重离开缓冲器后，缓冲器应恢复正常位置。4.1.3.3 耗能型缓冲器，应以载有额定载重量的轿厢和对重以额定速度（或者以减行程设计速度）撞击缓冲器或者以检修速度将缓冲器完全压缩。试验后，缓冲器应无永久变形，完全复位的时间不应大于 120s。4.1.3.4 对于 GB75882003 中 8.2.2 所列特殊情况，轿厢面积超出 GB75882003 中表 1 规定的载货电梯，上述试验的额定载重量应用轿厢实际载重量达到了轿厢面积按 GB 75882003 中表 1 规定所对应的额定载重量替代。4.1.3.5 检查耗能型缓冲器复位的电气安全装置动作时，电梯应不能运行。GB/T10059200944.1.3.6 试验后，检查确认未出现对电梯正常使用不利影响的损坏。4.1.4 极限开关极限开关 电梯
