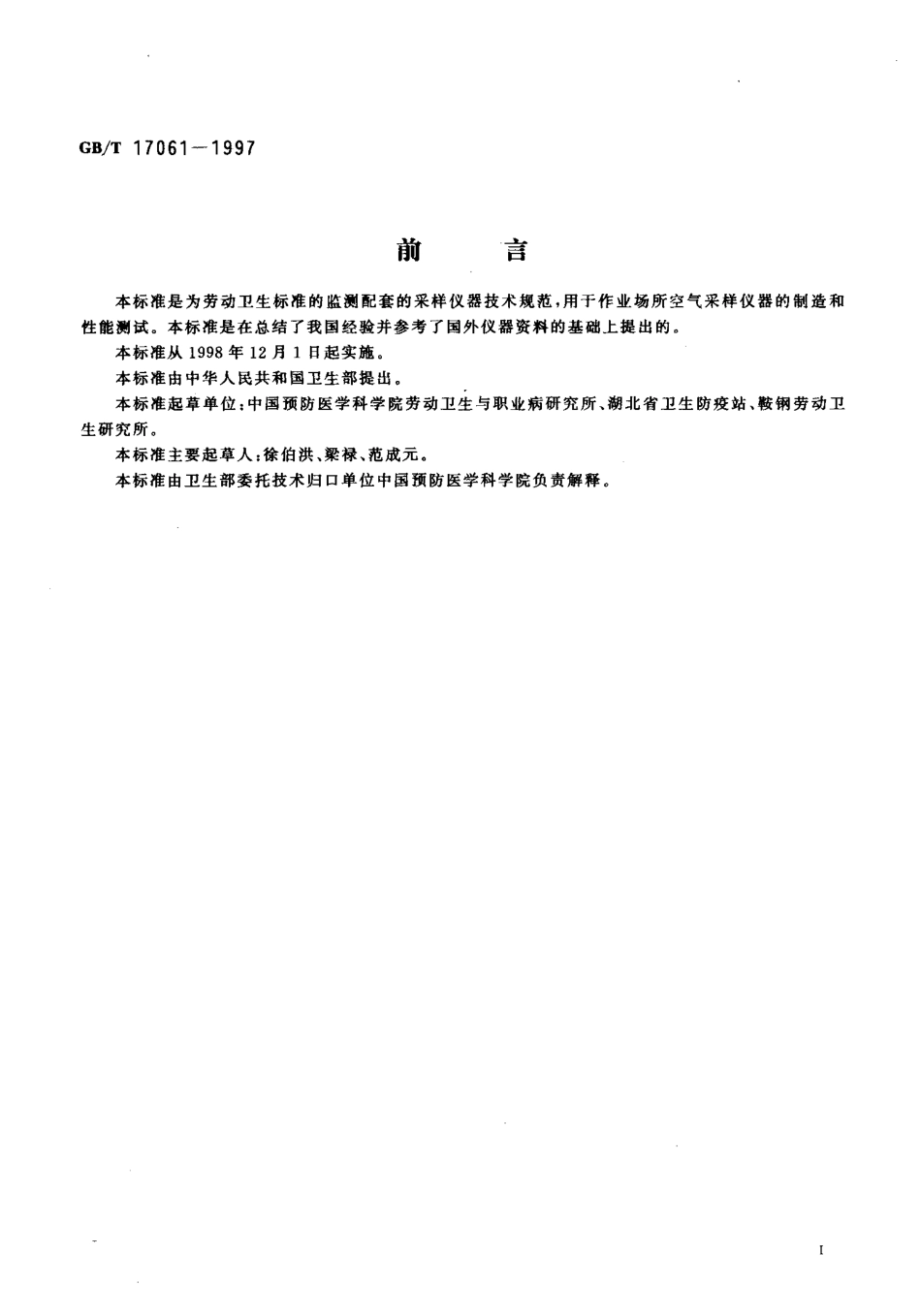

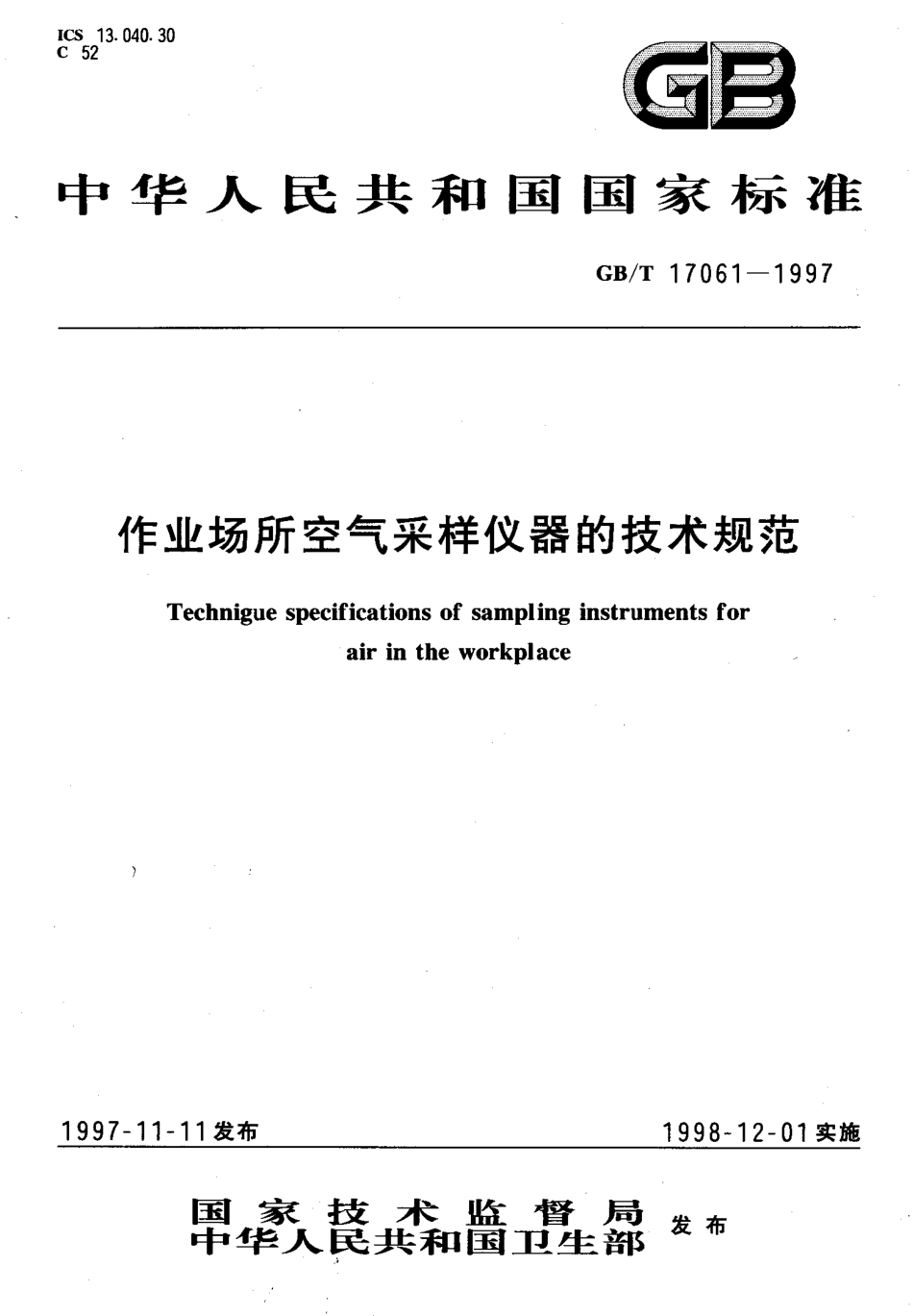

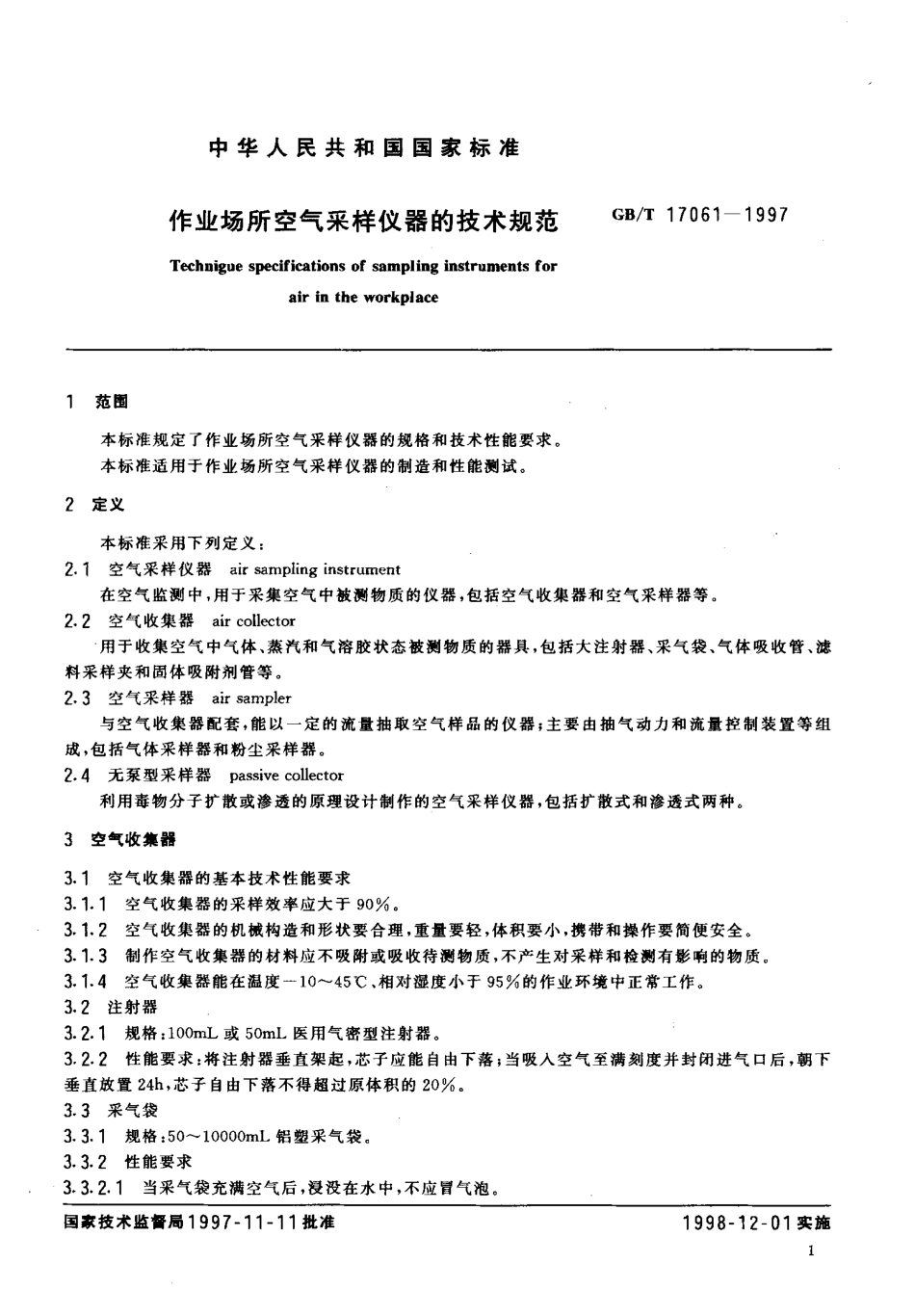

I C s 1 3.0 4 0.3 0C 5 2t j j H中 华 人 民 共 和 国 国 家 标 准G B/T 1 7 0 6 1 一 1 9 9 7作业场所空气采样仪器的技术规范T e c h n ig u e s p e c i f i c a t i o n s o f s a mp l i n g i n s t r u m e n t s f o r a i r i n t h e w o r k p l a c e1 9 9 7 一 1 1 一 11 发 布1 9 9 8 一 1 2 一 01实施国家技术监督局，中 华 少 兄民 共 和 国 M 部.1.G s/T 1 7 0 6 1 一1 9 9 7前言 本标准是为劳动卫生标准的监测配套的采样仪器技术规范，用于作业场所空气采样仪器的制造和性能侧试。本标准是在总结了我国经验并参考了国外仪器资料的基础上提出的。本标准从 1 9 9 8 年 1 2月 1日起实施。本标准由中华人民共和国卫生部提出。本标准起草单位:中国预防医学科学院劳动卫生与职业病研究所、湖北省卫生防疫站、鞍钢劳动卫生研究 所。本标准主要起草人:徐伯洪、梁禄、范成元。本标准由卫生部委托技术归口单位中国预防医学科学院负责解释。中 华 人 民 共 和 国 国 家 标 准作业场所 空气 采样仪器的技术规范T e c h n i g u e s p e c i f i c a t i o n s o f s a mp l i n g i n s t r u me n t s f o r a i r i n t h e wo r kp l a c eG s/T 1 7 0 6 1 一 1 9 9 7范 围本标准规定了作业场所空气采样仪器的规格和技术性能要求。本标准适用于 作业场所空气采样仪器的制造和性能测试。2定义 本标准采用下列定义:2.1 空气采样仪器 a ir s a m p l i n g in s t r u m e n t 在空气监测中，用于采集空气中被测物质的仪器，包括空气收集器和空气采样器等。2.2 空 气收集器 a ir c o ll e c t o r 用于收集空气中气体、蒸汽和气溶胶状态被测物质的器具，包括大注射器、采气袋、气体吸收管、滤料采样夹和固体吸附剂管等。2.3 空气采样器 a ir s a m p l e r 与空气收集器配套，能以一定的流量抽取空气样品的仪器;主要由抽气动力和流量控制装置等组成，包括气体 采样器和粉尘采样器。2.4 无 泵型 采 样 器 p a s s i v e c o ll e c t o r 利用毒物分子扩散或渗 透的原理设 计制作的空气采样仪器，包括扩散式和渗透式两种。3 空气收集器3.1 空气收集器的基本技术性能要求3.1.1 空气收集器的采样效率应大于 9 0%.3.1.2 空气收集器的机械构造和形状要合理，重量要轻，体积要小，携带和操作要简便安全。3.1.3 制作空气收集器的材料应不吸附或吸收待测物质，不产生对采样和检测有影响的物质。3.1.4 空气收集器能在温度一1 0-4 5 1C、相对湿度小于 9 5%的作业环境中正常工作。3.2注射器3.2.1 规格:1 0 0 m L或 5 0 m L医用气密型注射器。3.2.2 性能要求:将注射器垂直架起，芯子应能 自由下落;当吸人空气至满刻度并封闭进气口后，朝下垂直放置2 4 h，芯子自由下落不得超过原体积的2 0%.3.3 采气袋3.3.1 规格:5 0-1 0 0 0 0 mL铝塑采气袋。3.3.2 性能要求3.3.2.1 当采气袋充满空气后，浸没在水中，不应冒气泡。国家技术监仔局 1 9 9 7 门 1 门1批准1 9 9 8 一 1 2 一 0 1实施 Ic B/T 1 7 0 6 1 一1 9 9 73.3.2.2 具有使用方便的采气和取气装置，而且能反复多次使用。3.3-2.3 采气袋的死体积不应大于其总体积的 5%.3.4 气泡吸收管3.4.1 规格:分大型气泡吸收管和小型气泡吸收管两种，尺寸见图 1。制造用的材料应是硬质玻璃。3.4.2 性能要求:内管和外管的接口应是标准磨口;内管出气 口的内径为1.O m m士0.l m m，管尖与外管底的距离为4.5 m m士0.5 mm;固定小突应牢固。3.4.3 气密性检查:分别在大型气泡吸收管和小型气泡吸收管中装人 5 mL和 2 mL水，将内管进气口封闭，外管出气口与空气采样器连接，当以 1 L/min流量抽气时，吸收管内不应冒气泡，空气采样器的流蟹计不应有流量指示。3.5 多孔玻板吸收管3.5.1 规格:尺寸见 图 z。用硬质玻 璃制造，进气管应 与缓 冲球熔 接。3.5，2 性能要求:多孔玻板的孔径和厚度应均匀;当管内装5 mL水，以。5 L/mi n的流量抽气时，产生的气泡应均匀，不应有特大的气泡;气泡上升高度为4 0-5 0 m m,阻力为4-5 k P a,3.6 冲击式吸收管3.6.1 规格:尺寸见图 3。用硬质玻璃制造。3.6.2 性能要求:内管和外管的接口应是标准磨口;内管应垂直于外管管底，出气口的内径为1.O mm士0.l m m 管尖距外管底 5.O mm士0.l m m;固定小突应牢固。3.6.3 气密性检查:同 3.4.3,大型气泡 吸收管小型 气泡吸收管 图 1气泡吸收管GB/T 17 061 一 1 997图 2多孔 玻板吸收管 图 3 冲击式吸收管3.7 活性炭管3.7.1 规格:尺寸见图 4。用硬 质玻璃 制造，内外径应均匀;两端 应熔封，并 附有塑料套 帽。3.1.1.1 溶剂解吸型活性炭管:管长8 0 m m，内径3.5-4.O m m，外径5.5 6.O m m s 前段装 1 0 0 m g 活性炭，后段装 5 0 m g活性炭。3.7.1.2 热解吸型活性炭管:管长1 2 0 m m，内 径3.5-4.O m m，外径6.O m m 士0.l m m;内 装 1 0 0 m g 活性 炭。3.7.1.3 根据检测需要可以制作其他规格的活性炭管，其性能必须符合3.7.2条的要求。3.7.2性能要求3.7.2.1 使用的活性炭应有足够的吸附容量，能满足检侧的需要。在气温 3 5 0C、相对湿度 9 0%以下的环境条件下。穿透容量不低于 l mg被测物。3.7-2.2活性炭的两端和前后 两段 之间用玻璃棉或聚氨酪泡沫塑料等固定材料加 以固定和分隔，在进气口端的固定材料前和热解吸型的固定材料后各用一个弹簧钢丝固定。装好的活性炭不应有松动;所用的玻璃棉等 固定材料不应发生影响采样或检测的作用。8 0圈 休 吸 附 荆溶荆解 吸型:奋 了:姐断 茸:热 解 吸 翻弹 巍 梦 相 或 臀 塑”，试于:;:荟 少固体吸附剂 1 2 03.7-2.33.7-2.4 图 4 标准活性炭管和硅胶管在 2 0 0 mL/mi n流 量下，活性炭管 的通气 阻力应 为 2-4 k P.活性炭 管的空白值应低于标准检测方法 的检 出限。Gs/r 1 70 61一 19 973.了，2，5 塑料套帽应能封住管的两端，保持良好的气密性，且不易脱落.不存在或产生影响测定的物质38 硅胶管3.8.1 规格:尺寸见图4。用硬质玻璃制造，内外径应均匀;两端应熔封，并附有塑料套帽。3.8.1.1 溶剂解吸型硅胶管:管长8 0 mm。内径 3.5-4.O m m，外径5.5-6.O mm;前段装2 0 0 m g硅胶，后段装 1 0 0 mg硅胶。3.8.1.2 热解吸型硅胶管:管长 1 2 0 m m，内径 3.5 -4.O m m，外径6.O mm士。.l mm。内装2 0 0 m g硅胶。3.8.1.3 根据检测需要，可以制作其他规格的硅胶管，其性能必须符合 3.8.2条的要求。3.8.2性能要求3.8.2.1 使用的硅胶应有足够的吸附容量，能满足检测的需要。在气温 3 5 C、相对湿度 8 0%以下的环境条件下，穿透容量不低于。.5 mg 被测物。3.8-2,2硅胶的两端和前后两段之间用玻璃棉 或聚氮醋泡沫塑料等 固定材 料加以固定和分隔，在进 气口端的固定材料前和热解吸型的固定材料后各用一个弹簧钢丝固定。装好的硅胶不应有松动;所用的玻璃棉等 固定材料不应 发生影 响采样或检测的作用。3.8.2.3 在 2 0 0 m L/mi n 流量下，硅胶管的通气阻力应为2 4 k P a.3.8-2.4 硅胶管的空白值应低于标准检测方法的检出限。3.B.2.5 塑料套帽应能封住管的两端，保持良好的气密性，且不易脱落，不存在或产生影响测定的物质3.9 其他固体吸附剂管 根据检测的需要和待测物的性质，选择其他合适的固体吸附剂，制作成所需规格的固体吸附剂管，其性能要求参考 3.7.2和3.8.2条。3.1 0 铝合金采样夹3.1 0.1 规格:尺寸见图 5。用硬质铝合金制造;密封圈的内直径为 3 5 mm，使用的滤膜直径为4 0 mm.3.1 02 性能要求:采样夹内装上不透气的塑料薄膜，放于盛水的烧杯中，向采样夹内送气加压，当压差达到 1 k P a 时，水中应无气泡产生。3.1 1 小型塑料采样夹3.1 1.1 规格:尺寸见图 6。用优 质塑料 制造，使用 的滤料和滤料垫 的直径为 2 5 mm.3.1 1,2 性能要求:采样夹内装上不透气的塑料薄膜，放于盛水的烧杯中，向采样夹内送气加压，当压差达到 1 k P a 时，水中应无气泡产生。3.1 2粉尘采样夹3.1 2.1 规格:尺寸见图 7。用优质塑料制造，使用的滤料和滤料垫的直径为 4 0 mm o3.1 2.2 性能要求:采样夹内装上不透气的塑料薄膜，放于盛水的烧杯中，向采样夹内送气加压，当压差达到 1 k P a时.水中应无气泡产生。c s/T 1 7 0 6 1 一1 9 9 7黝-督嘟奢摹氰书图 5铝合金采样夹图 6 小型塑料采样夹图 7粉尘采样夹4 空气采样器4.1 空气采样器的基本技术性能要求:4.1.1 在最大流量和 4 k P a的阻力下，空气采样器应能稳定运行 2-8 h以上，并且流量保持稳定，波动不大于士5%.4.1.2 空气采样器的结构和形状要合理，外壳要坚固，整机的重量要轻，体积要小，携带方便，使用简单安全。4.1.3 空气采样器应能在温度一1 0-4 5 C，相对湿度小于9 5%的环境下正常运行。4.1.4 空气采样器的气路连接要牢固耐用，不漏气，当封死进气口，用最大流量抽气时，应无流量显示。4.1.5 装有流量计的空气采样器，流量计的精度不得低于士2.-5，刻度要清晰准确，易于读数和调节。4.1.6空气采样器 的开关、旋钮和安装 空气收集 器的装置等应完整，牢 固耐用，使用灵 活方便。4.1.7 空气采样器用交流电作电源时，应为2 2 0 V,5 O Hz;用直流电作电源时，应为6-9 V。若为充电电池，充电一次，应能在最高流量和最大阻力下连续运行2-8 h以上，并保持流量相对变化应小于士5 0 0 04.1.8 防爆型空气采样器必须符合防爆的国家标准。4.1.9 装有定时装置的空气采样器，定时装置的精度应小于士5 0 0 04.1.1 0 空气采样器的使用寿命在其最高流量和最大阻力下运行不得低于 5 0 0 0 h,4.2 气体 采样器4.2.1 规格:体积应小于 2 8 0 mm X 1 6 0 m m X 2 0 0 mm，重量小于 2.5 k g,4.2.2 性 能要求:4.2.2.1 流量范围0-2 L/min或 0-3 L/m i n，流量计的最低刻度为。I L/min.4.2.2.2 运行时的噪声小于7 0 d B(A),4.2-2.3 抽气泵在使用流量下连续运行 S h以上，温升小于 2 0 0C,4.3 个体气体采样器4.3.1 规格:体积应小于1 2 0 m m X 8 0 m m X 1 5 0 m m，重量不大于0.5 k g,4.3.2 性能要求4.3.2.1 流量范围 0 -0.5 L/min,0 -1 L/mi n或
