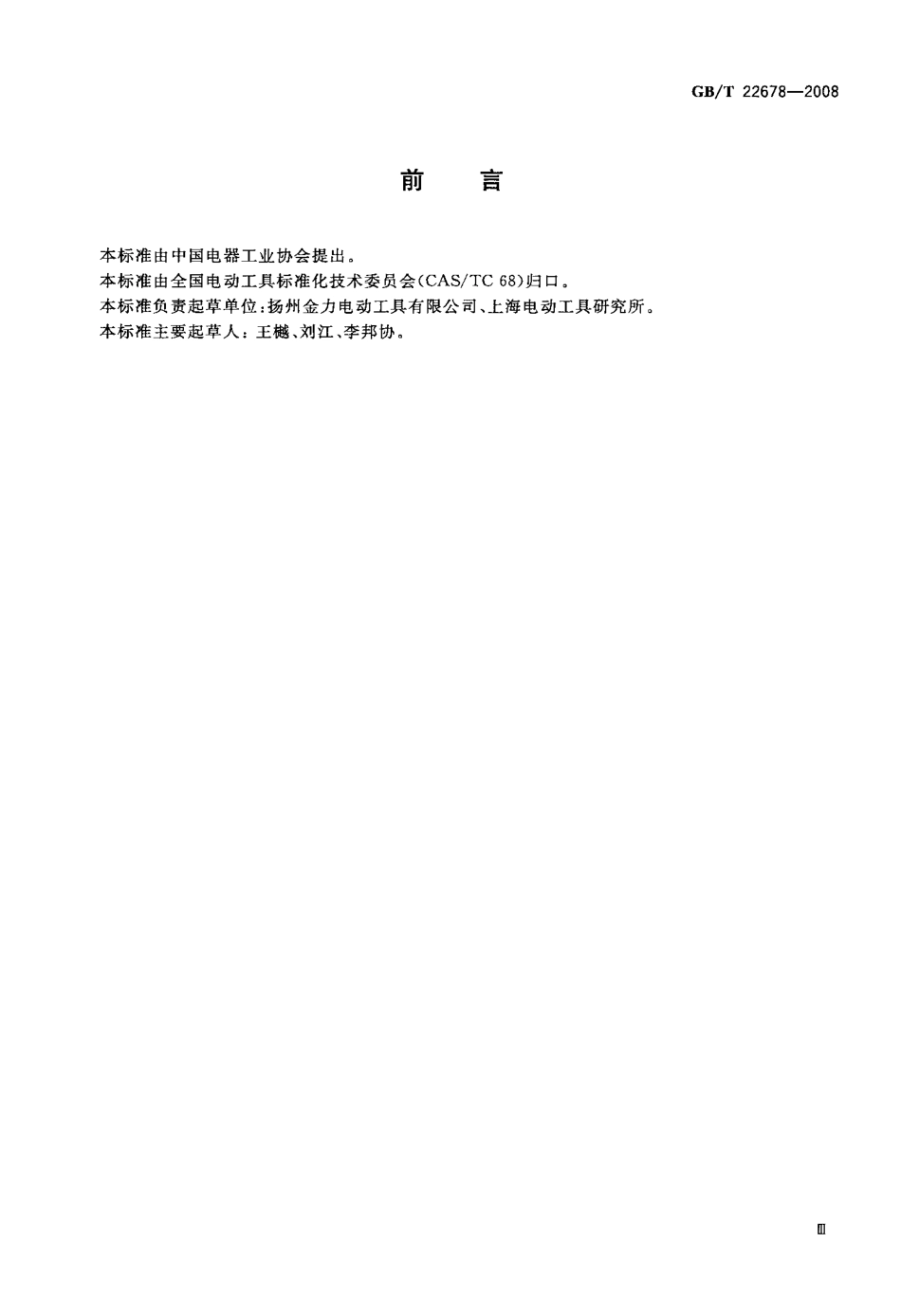

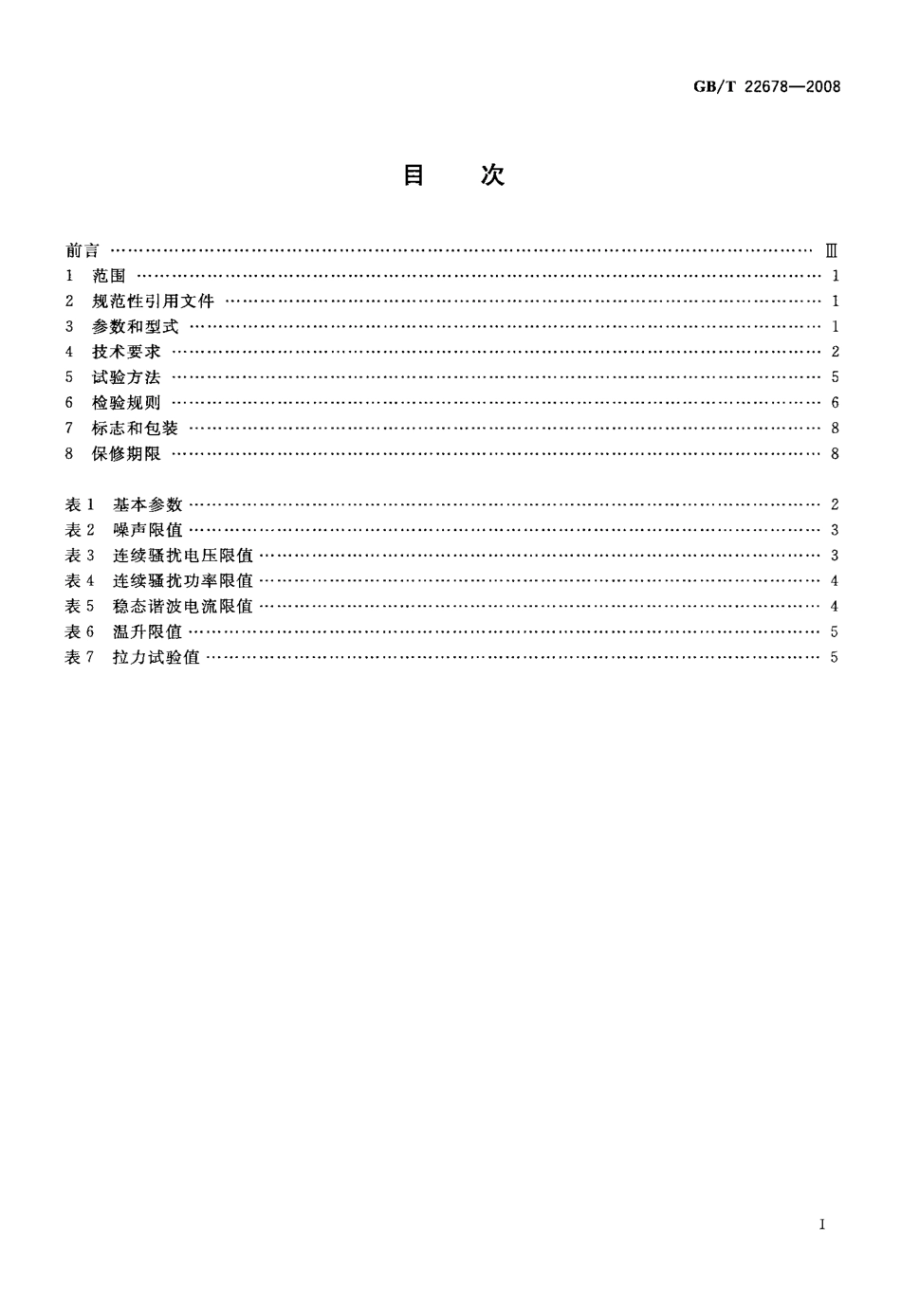

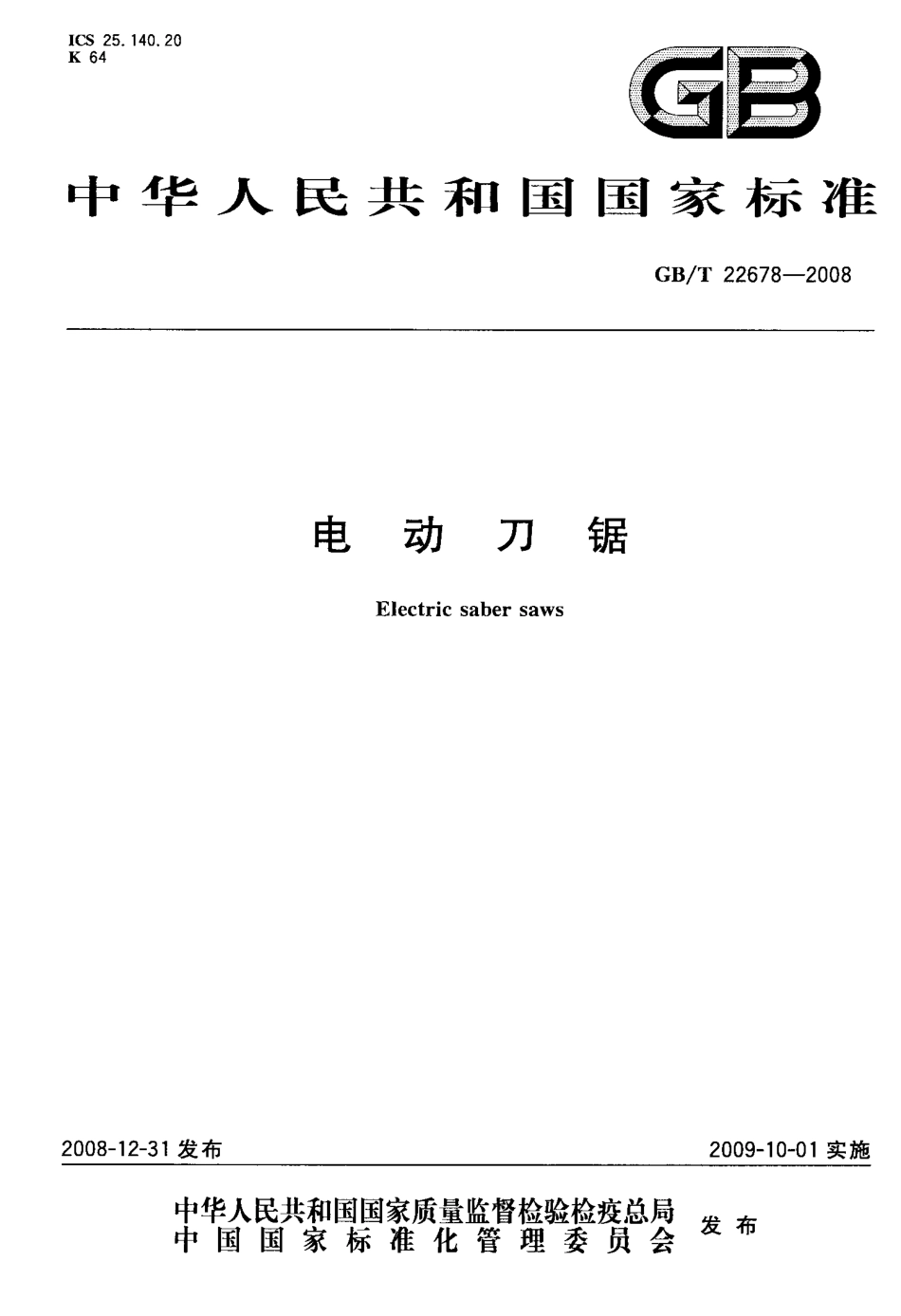

I C S2 5 1 4 0 2 0K6 4a 亘中华人民共和国国家标准G B T2 2 6 7 8-2 0 0 82 0 0 8-1 2-3 1 发布电动刀锯E l e c t r i cs a b e rs a w s2 0 0 9-1 0-0 1 实施丰瞀徽紫瓣訾矬瞥霎发布中国国家标准化管理委员会促1 1 1前言l 范围2 规范性引用文件3 参数和型式4 技术要求5 试验方法6 检验规则-7 标志和包装-8 保修期限表1 基本参数表2 噪声限值表3 连续骚扰电压限值表4 连续骚扰功率限值表5 稳态谐波电流限值表6 温升限值-表7 拉力试验值-目次G B T2 2 6 7 8-2 0 0 81l1256882334455月U蟊本标准由中国电器工业协会提出。本标准由全国电动工具标准化技术委员会(C A S T C6 8)归口。本标准负责起草单位：扬州金力电动工具有限公司、上海电动工具研究所。本标准主要起草人：王樾、刘江、李邦协。G B T2 2 6 7 8-2 0 0 8电动刀锯G B T2 2 6 7 8-2 0 0 81 范围本标准规定了电动刀锯的基本参数、型式、技术要求、试验方法和检验规则等要求。本标准适用于一般环境条件下，对木材、金属、塑料、橡胶及类似材料的板材和管材，进行直线锯割的交直流两用或单相串励电机的手持式电动刀锯(以下简称刀锯)。本标准也适用于电子调速刀锯。本标准不适用于曲线锯、可移式电动锯管机和电池式往复锯。2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。G B7 5 5-2 0 0 8 旋转电机定额和性能(I E C6 0 0 3 4 1：2 0 0 4，I D T)G B1 0 0 2家用和类似用途单相插头插座型式、基本参数和尺寸G B2 0 9 9 1 家用和类似用途插头插座第一部分：通用要求(G B2 0 9 9 12 0 0 8，I E C6 0 8 8 4 1：2 0 0 6，E 3 1，M O D)G B T2 9 0 0 2 8 2 0 0 7电工名词术语电动工具G B3 8 8 3 12 0 0 5 手持式电动工具的安全第一部分：通用要求(I E C6 0 7 4 51：2 0 0 3，E d 3 2，I D T)G B3 8 8 3 1 l 一2 0 0 5手持式电动工具的安全第二部分：往复锯(曲线锯、刀锯)的专用要求(I E C6 0 7 4 5 2 1 1：2 0 0 3，E d 2，I D T)G B4 3 4 3 12 0 0 3电磁兼容家用电器、电动工具和类似器具的要求第l 部分：发射(I E C C I S P R1 4 1：2 0 0 0，I D T)G B T4 5 8 3-2 0 0 7 电动工具噪声的测量工程法(I S O3 7 4 4：1 9 9 4，N E Q)G B T5 0 1 3 4 2 0 0 8 额定电压4 5 0 7 5 0V 及以下橡皮绝缘电缆第4 部分：软线和软电缆(I E C6 0 2 4 5 4：2 0 0 4，I D T)G B T5 0 2 3 5-一2 0 0 8 额定电压4 5 0 7 5 0V 及以下聚氯乙烯绝缘电缆第5 部分：软电缆(软线)(I E C6 0 2 2 75：2 0 0 3，I D T)G B T9 0 8 82 0 0 8电动工具型号编制方法G B l 7 6 2 5 12 0 0 3电磁兼容限值谐波电流发射限值(设备每相输入电流1 6A)(I E C6 1 0 0 032：2 0 0 1，I D T)G B1 7 6 2 5 22 0 0 7 电磁兼容限值对每相额定电流1 6A 且无条件接人的设备在公用低压供电系统中产生的电压变化、电压波动和闪烁限制(i d tI E C6 1 0 0 0 3 3：2 0 0 5，I D T)3 参数和型式3 1 基本参数刀锯的基本参数应符合表1 的规定。1G B T2 2 6 7 8-2 0 0 8表1 基本参数规格额定输出功率额定转矩空载往复次数m mWN m次r a i n2 44 3 02 324 0 02 62 85 7 02 627 0 03 0注1：额定输出功率指刀锯拆除往复机构后的额定输出功率。注2：电子调速刀锯的基本参数基于电子装置调节到最大值时的参数。3 2 型号刀锯的型号应符合G B T9 0 8 8 的规定，其含义如下4 技术要求4 14 14 14 14 14 24 22用阿拉伯数字表示(规格代号)代号)代号)一般要求1刀锯应按经规定程序批准的图样及技术文件制造。2 刀锯应能在下列环境条件下额定运行；a)海拔不超过10 0 0 m；b)最高环境空气温度不超过4 0；c)空气相对湿度不超过9 0(2 5)；d)空气中不含易燃易爆及腐蚀性的气体、尘埃。3 刀锯适用的电源条件为：a)单相串励刀锯应能在电源电压为实际正弦波形，频率为5 0H z 的单相交流额定电压下额定运行；b)交直流两用刀锯应能在直流及电源电压为实际正弦波形，频率为额定值的单相交流额定电压下额定运行。4 刀锯的额定电压和频率：a)交流额定电压2 2 0V、1 1 0V、4 2V、3 6V；b)直流额定电压2 2 0V、1 1 0V；c)交流额定频率5 0H z。安全要求1刀锯的安全，除本标准已作补充和提高的条款外，皆应符合G B3 8 8 3 1 1 的规定。G B T2 2 6 7 8-2 0 0 84 2 2 刀锯电源插头的型式、基本参数和尺寸应符合G B l 0 0 2 的规定。其技术要求应符合G B2 0 9 9 1的规定。4 2 3 联接刀锯与电源的软电缆或软线应符合G B T5 0 1 3 4 的6 0 2 4 5I E C5 3 或G B T5 0 2 3 5 的6 0 2 2 7I E C5 3 规定，或采用其性能不低于G B T5 0 1 3 4 和G B T5 0 2 3 5 的软电缆或软线。4 2 4 刀锯应提供用以防止无意与运动部件接触的挡板或配有辅助前手柄。4 2 5 对有抬刀装置的刀锯，不应有影响正常操作的振动。4 2 6 刀锯可带有链条(管钳)夹紧机构装置，其结构应能保证刀锯的正常使用。4 2 7 应限制刀锯含有铅、汞、镉、六价铬、多溴二苯醚(P B D E)和多溴联苯(P B B)等有害物质；用于绝缘浸渍处理的绝缘漆不能含有苯、甲苯、二甲苯、溶剂油等有毒有害、易燃易爆的有机溶剂。4 3 外观4 3 1 刀锯塑料外壳表面应光滑，色泽均匀，不得有气泡、裂痕、明显的糊斑及冷隔等缺陷。4 3 2 刀锯金属外壳应无明显缺损，涂层均匀，无起层和剥落现象。4 3 3 刀锯的铭牌应牢固和无卷曲地置于壳体上。标志内容应齐全、清晰。4 4 噪声在距离刀锯中心10 0 0m i l l 球面处测得的刀锯空载噪声声压级(A 计权)的平均值应不大于表2 规定的限值。表2 噪声限值规格噪声值m md B(A)2 48 6(9 7)2 62 88 8(9 9)3 0注：括号内噪声值是刀锯空载噪声功率级(A 计权)的限值。4 5 电磁兼容性4 5 1 电磁骚扰电平a)频率范围为(o 1 5 30)M H z 内测得的在相线或中线对地的连续骚扰电压的电平值应不超过表3 规定的限值。表3 连续骚扰电压限值电动机额定功率7 0 0W7 0 0w 10 0 0W频率范围d B(“V)d B(u V)d B(“V)M H z准峰值准峰值准峰值随频率的对数线性减小0 15 0 3 56 6 5 97 0 6 37 6 6 9o 3 5 o 55 96 36 95 3 06 46 87 4b)频率范围为(3 0 3 0 0)M H z 内测得的由电源线辐射、吸收钳所吸收的连续骚扰功率的电平值应不超过表4 规定的限值。3G B T2 2 6 7 8-2 0 0 8表4 连续骚扰功率限值电动机额定功率7 0 0W7 0 0W 10 0 0W频率范围d B(p W)d B(p W)d B(p W)M H z准峰值准峰值准峰值随频率线性增大3 0 3 0 04 5 5 54 9 5 95 5 6 54 5 2 谐波电流a)刀锯的谐波电流应不超过表5 规定的限值。表5 稳态谐波电流限值谐波次数n最大允许谐波电流A3 4 51 7 1115 5奇次谐波06 0】10 4 9 51 30 3 1 51 5 n 3 90 0 2 25 1 5 n21 6 240 6 4 5偶次谐波60 4 58 4 00 3 4 5 8 nb)表5 规定的谐波电流限值的应用见G B1 7 6 2 5 1 2 0 0 3 的规定。4 5 3 电压波动和闪烁刀锯在接人低压电网运行时，引起的电压波动值和闪烁值应符合下列规定：P，。值应不大于1 0；P h 值应不大于0 6 5；在电压变化期间的相对电压变化特性d(f)值超过3 3 的时间不大于5 0 0m s；相对稳态电压变化d。不超过3 3；最大相对电压变化d 不超过7；如果电压变化由手动开关引起或发生频率小于每小时一次，则不考核P，。和P h o4 6 输入功率、电流和基本参数4 6 1刀锯在额定电压下，按表1 规定的额定输出功率和额定转矩的最小值施加负载，其输入功率值应不大于铭牌标明的输入功率值的1 2 0。4 6 2 刀锯铭牌上如果标有电流值，则在额定电压和额定输出功率额定转矩下，其电流值应不大于铭牌标明的电流值的1 2 0。4 6 3 刀锯在空载条件下的输入功率和或电流应符合G B3 8 8 3 1 l 的规定。4 7 温升在5 7 1 负载条件下，刀锯的温升不超过表6 规定的限值。d表6 温升限值G B T2 2 6 7 8-2 0 0 8零件温升K1 2 0 级绝缘绕组9 01 3 0 级绝缘绕组9 51 5 5 级绝缘绕组1 1 5正常使用中非握持的外壳6 0正常使用中连续握持的手柄按钮及类似零件：一金属3 0塑料5 0注：当试验地点的海拔或使用地点与规定的环境条件不同时，绕组温升限值的修正接G B7 5 5 的规定进行。如果绕组温升超过上述表6 的限值，制造商可选择G B3 8 8 3 1 2 0 0 5 中1 2 6 试验的结果再行判定。4 8 过转矩刀锯在热态下承受1 5 倍额定转矩历时1 5S 的过转矩试验后，应能在额定电压下正常运行。4 9 联接锯条装置刀锯联接锯条装置在承受不小于表7 规定的拉力试验后，其锯条与刀锯工作轴之间应不产生相对位移，且联接锯条装置的任何零件亦不产生变形或损坏。表7 拉力试验值规格拉力m l T lN2 43 6 0Z 62 84 0 03 04 1 0 电源线长度刀锯自电缆进线孔到插头(不包括插销)的软电缆或软线长度应不少于1 8m。4 1 1 防锈刀锯中的钢制电刷弹簧、螺钉等应进行表面处理，以防锈蚀。对钢制电刷弹簧及接地螺钉、垫圈应进行防锈试验。5 试验方法5 1 外观检查通过观察和手试检查刀锯的外观。检查结果应符合4 3 的规定。5 2 噪声测量刀锯的噪声测量按G B T4 5 8 3 的规定进行。试验结果应符合4 4 的规定。5 3电磁骚扰电平的测量刀锯对骚扰电压和骚扰功率的测量按G B4 3 4 3 1 的规定进行。测量时，刀锯应装有锯条连续空载运行。G B T2 2 6 7 8-2 0 0 8测量结果应符合4 5 1 的规定。5 4 谐波电流测量刀锯的谐波电流测量按G B1 7 6 2 5 1 2 0 0 3 的规定进行。测量时，刀锯应装有锯条连续空载运行。测量结果应符合4 5 2 的规定。5 5 电压波动和闪烁测量刀锯电压波动值和闪烁值的测量按G B1 7 6 2 5 2 2 0 0 7 的规定进行。测量时，刀锯应装有锯条连续空载运行。测量结果应符合4 5 3 的规定。5 6 输入功率、电流和
