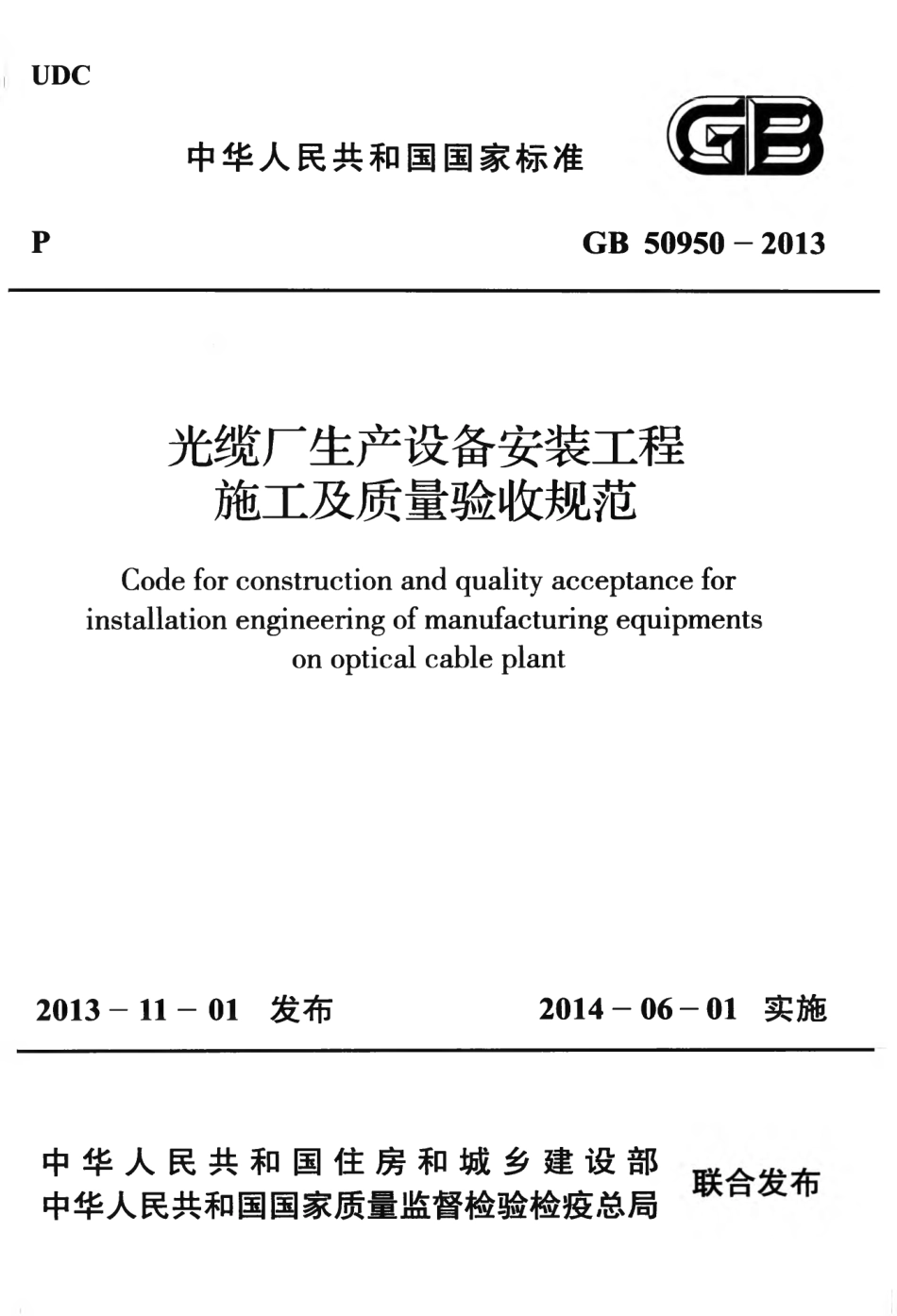

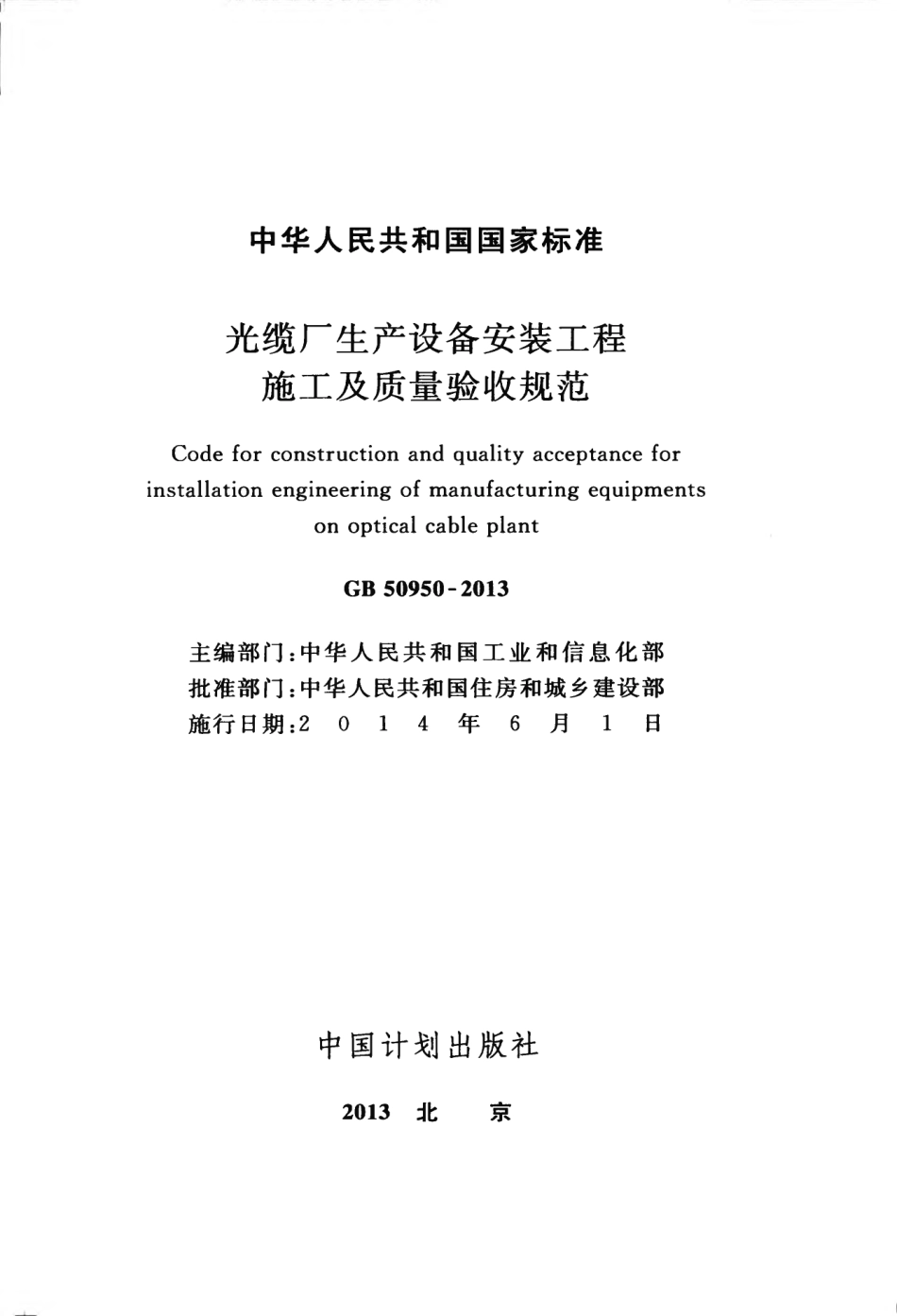

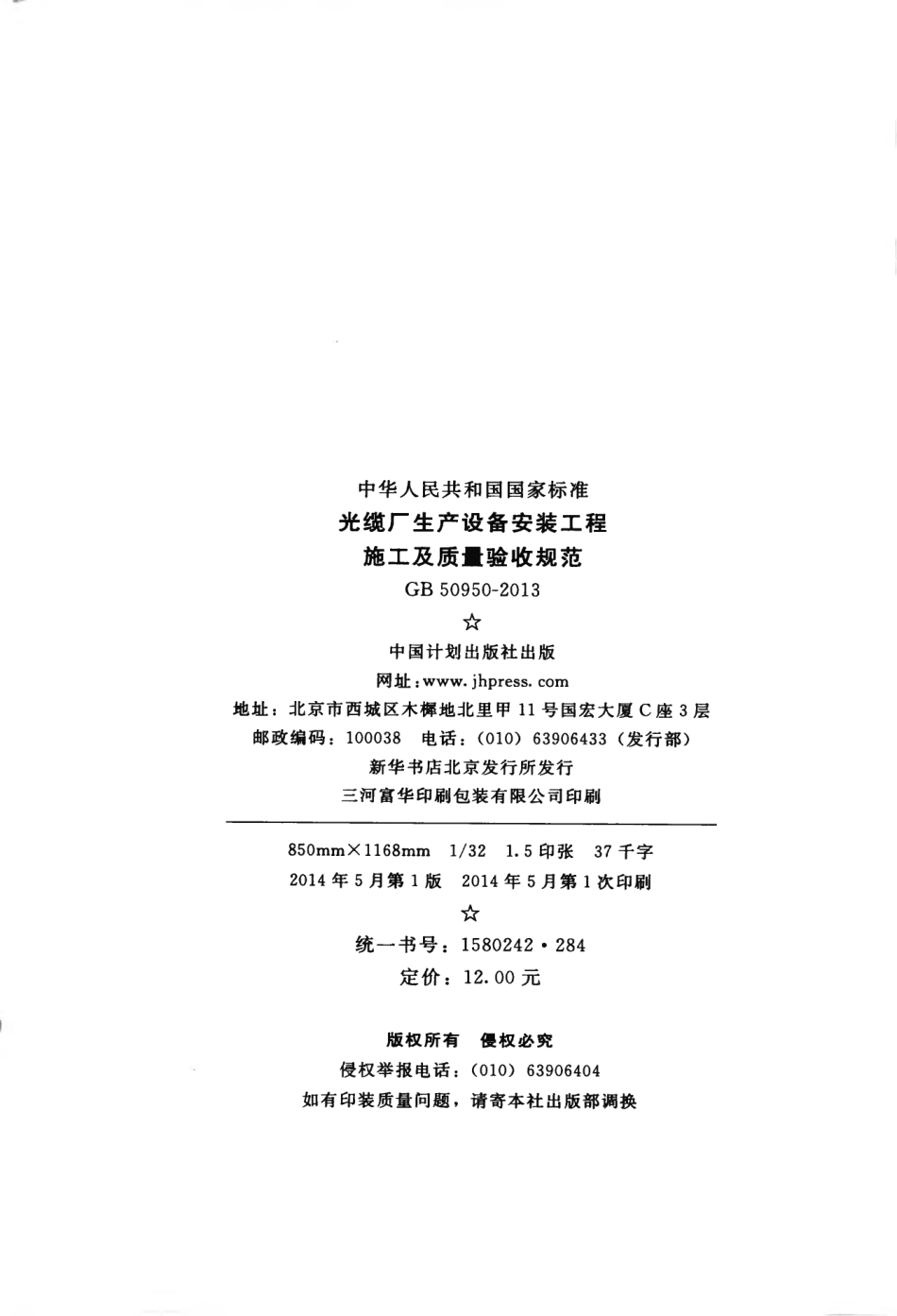

UDC中 华 人 民 共 和 国 国 家 标 准P GB 50950-2013光缆厂生产设备安装工程 施工及质量验收规范Code for construction and quality acceptance for installation engineering of manufacturing equipments on optical cable plant2013-11-01 发布 2014-06-01 实施中 华 人 民 共 和 国 住 房 和 城 乡 建 设 部 中华人民共和国国家质量监督检验检疫总局光 缆 厂 生 产 设 备 安 装 工 程 施 工 及 质 量 验 收 规 范Co d e f o r c o n s t r u c t i o n a n d q u a l i t y a c c e p t a n c e f o r i n s t a l l a t i on e n g i n e e r i n g o f ma n u f a c t u r i n g e q u i p me n t s o n o p t i c a l c a b l e p l a n tGB 50950-2013主 编部门：中 华 人 民 共 和 国 工 业 和 信 息 化 部 批 准 部 门：中华人民共和国住房和城乡建设部 施 行 日 期：2 0 1 4 年 6月 1日中华人民共和国国家标准中国计划出版社2013 北 京中华人民共和国国家标准 光缆厂生产设备安装工程 施工及质量验收规范GB 5 0 9 5 0-2 0 1 3中国计划出版社出版 网址：www.j h p r es s.co m 地 址：北京市西城区木樨地北里甲1 1号国 宏 大厦C座3层 邮政编码：1 0 0 0 3 8 电话：（0 1 0)6 3 9 0 6 4 3 3 (发行部）新华书店北京发行所发行 三河富华印刷包装有限公司印刷8 5 0 mmX 1 1 6 8 mm 1/3 2 1.5 印张 3 7 千字 2 0 1 4年5月 第1版2 0 1 4年5月 第1次印刷统 一 书 号：1 5 8 0 2 4 2 *2 8 4 定 价：1 2.00元版权所有侵权必究侵权举报电话：（0 1 0)6 3 9 0 6 4 0 4 如有印装质量问题，请寄本社出版部调换第209号中华人民共和国住房和城乡建设部公告住房城乡建设部关于发布国家标准 光缆厂生产设备安装工程施工 及质量验收规范 的公告现批准 光缆厂生产设备安装工程施工及质量验收规范 为国 家标 准，编 号 为 GB 5 0 9 5 0 20 1 3，自 20 1 4年 6月 1日起实施。其 中，第 4.3.3(3),4.5.1 1(3、4)、5.1.1 0 条（款）为强制性条文，必须 严格执 行。本 规 范 由 我 部 标 准 定 额 研 究 所 组 织 中 国 计 划 出 版 社 出 版发 行。中华人民共和国住房和城乡建设部 2013年11月1日前 言本 规范是根 据住房和城乡建设部 关 于 印 发 20 1 0 年工程建 设 标 准 制 订、修 订 计 划 的通 知 （建 标 20 1 0 43号）的 要 求，由工 业和信息化部电子工业标准化研究院电子工程标准定额站和中国 电子科技集团公司第八研究所会同有关单位共同编制完成的。编制组根据对我国光缆生产厂的光缆生产设备安装工程的 基本要求、单机调试及质量验收要求等调研成果，以及设备使用 单 位、设备生产单位及设备安装单位对光缆生产设备安装技术 多年来积累的相关经验，并参照相关标准，在广泛征求意见的基 础 上，完成了规范送审稿并进行了反复讨论和修改，最后经审查 定 稿。本规范共分6 章 和 3 个附录，主要内容包括：总则、术语、基本 规定、安装工程施工、调试及试运行、工程验收等。本规范中以黑体字标志的条文为强制性条文，必须严格执行。本规范由住房和城乡建设部负责管理和对强制性条文的解 释，由工业和信息化部负责日常管理，由中国电子科技集团公司 第八研究所负责具体技术内容的解释。本规范 在执行过 程 中，请各单位注意总结经验、积 累 资 料，如发现需要修改或补充之 处，请将意见和建议寄送中国电子科技集团公司第八研究所（安 徽省淮南市国庆中路369号，邮政编码：232001)，以供今后修订 时参考。本规范主编单位、参编单位、主要起草人和主要审查人：主 编 单 位:工业和信息化部电子工业标准化研究院电子工 程标准定额站 中国电子科技集团公司第八研究所参 编 单 位：通光集团有限公司深圳特发信息股份有限公司 长飞光纤光缆有限公司 富通集团公司有限公司信息产业电子第 十一设计研究院科技工程股份 有限公司主要起草人:李锦华杨可贵谢鸿志朱劲松杜宝强潘劲松季 忠王大炜黄 杰张立永蒋玉梅主 要 审 查 人：郑秉孝薛长立徐 军魏晓东王开源林 涛李国安黄 平胡东升2术 语.3 基本规定.4安 装 工 程 施 工.4.1 施工准备.4.2定 位 放 线.4.3 开箱与搬运.4.4安 装.4.5 二 次 配 管 配 线.4.6 质量检验.5 调 试 及 试 运 行.5.1 调 试 准 备.5.2单 机 及 联 动 调 试.5.3设 备 性 能 检 验.6 工 程 验 收.附 录 A光缆厂生产设备安装工艺流程附 录 B生 产 设 备 安 装 技 术 参 数.附 录 C工 程 质 量 验 收 记 录 表.本 规 范 用 词 说 明.引 用 标 准 名 录.附:条 文 说 明.Contents1 Ge n e r a l p r o v i s i o n s .(12 T e r ms .(23 B a s i c r e q u i r e me n t s .(44 Con s t r u c t i on o f i n s t a l l a t i o n e n g i n e e r i n g .(54.1 Pr ep a r a t i o n fo r co ns t r u ct i o n.(54.2 Li ni ng o f l o ca t i o n.(54.3 Unp a ck i ng a nd t r a ns p o r t a t i o n.(64.4 Ins t a l l a t i o n.(74.5 S eco nd a r y t u bi ng a nd wi r i ng .(1 04.6 Qu a l i t y i ns p ect i o n.(115 Ad j u s t me n t a n d c o mmi s s i o n i n g .(1 35.1 Pr ep a r a t i o n fo r a d j u s t ment .(1 35.2 S t a nd-a l o ne a nd l i nk a g e a d j u s t ment .(135.3 Inspection for equipment performance.(1 46 E n g i n e e r i n g a c c e p t a n c e .(1 7Ap pe n di x A I n s t a l l a t i on p r o c e s s o n ma n u f a c t u r i n ge q u i p me n t o f o p t i c a l c a b l e p l a n t s .(1 8Ap pe n d i x B T e c h n i c a l p a r a me t e r s f o r e q u i p me n ti n s t a l l a t i o n .(1 9Ap pe n d i x C R e c o r d t a b l e s o f q u a l i t y a c c e p t a n c e o fe n g i n e e r i n g .(2 0E x pl a n a t i on o f wo r d i n g i n t h i s c o d e .(2 3L i s t o f q u o t e d s t a n d a r d s .(24Addi t i on：E x pl a n a t i on o f p r o v i s i o n s .(251.0.1为规范光缆厂生产设备安装工程施工、确保生产设备安装 质量和可靠运行、促 进 生 产 设 备 安 装 技 术 水 平 的 提 高，制定本规范。1.0.2 本规范适用于光纤着色机、光 纤 二 次 套 塑 生 产 线、光纤不 锈钢松套管生产线、绞合生产线、护套生产线设备安装工程施工及 质量验收。1.0.3 光缆厂生产设备安装工程应满足光缆生产工艺及设备检 修、维护管理、安 全 运 行、操 作 方 便 等 需 求，并 应 贯 彻 国 家 环 境 保 护、资源节约的方针。1.0.4 光缆厂生产设备安装工程施工及质量验收除应符合本规 范 外，尚应符合国家现行有关标准的规定。2术 语直接包含涂覆光纤、紧包光纤或光纤带等光纤元件的最小单元。2.0.2 生产设备 manufacturing equipments 光缆厂内生产光缆所用设备的简称。2.0.3 光纤着色机 optical fiber coloring machine 为光纤着色的生产设备。2.0.4 二次套塑生产线 secondary coating line为 光 纤、光纤束或光纤带等光纤元件 挤制塑料被覆层或套管 使其成为光纤单元的生产线设备。2.0.5 不锈钢松套管生产线 stainless steel line loose tube 为 光 纤、光纤束或光纤带等光纤元 件焊 制不锈钢松套管使其成为光纤单元的生产线设备。2.0.6 绞合生产线 stranding line将光纤单元或加强构件等按一定的方式绞合成一体使其成为 缆芯或光缆的生产线设备。2.0.7 护套生产线 sheathing line为光纤单元或缆芯等光缆元件挤制护套的生产线设备。2.0.8 中心线 centerline通过生产设备部件的中心孔轴的线。2.0.9 中心高线 center high line通过生产设备部件的中心孔轴并与地面平行的线。2.0.10 中心等高线 center contour line光缆或光 缆元 件生产时，其 轴线在生产线 上 髙度 相 等 的 运行 路 线，也是高度相等的中心线。2.0.1 光纤单元 optical fiber unit2.0.1 1 主机 ma i n f r a me生产线设备中起主要作用的设备。2.0.1 2 双向螺旋反向角 r e v e r s e a n g l e o f S Z s t r a n d i n g生产光纤单元或绞合光缆元件时，生产设备绞合头上某一点 沿 单方 向 旋 转 到 某 点 后 反 向 旋 转 时 所 旋 转 的 角 度，又 称 SZ反向 角。3基 本 规 定3.0.1光缆 厂生 产设备 安装工程施工及质量验收流程应按本规 范 附 录 A 的规定执行。3.0.2生产设备中转库或暂存场所的有效空间高度、门的高度及 宽 度应能满 足 储 存 设 备 最 大 外包 装 箱 及 搬 运 工 具 的 出人 要 求，地 面应平整且满足搬运最重设备的荷载要求。3.0.3生产设备存放地应留有设备出库时叉车等搬运工具通道。3.0.4小型精密生产设备应存放在器材架上，不得堆 叠。3.0.5生产设备不得与腐蚀、易 燃、易爆物品存放在一起。3.0.6安装光纤着色机等有局部排风要求的车间，开设排风孔洞 及废气排放应符合设计要求，并应符合现行国家标准 电子工业职 业安全卫生设计规范 GB 5 0 5 23的有关规定。3.0.7光 纤着 色厂 房应 有保温、保 湿 及 保 洁 基 础 措 施，宜有空气 调 节 设 施，应 能 使 环
