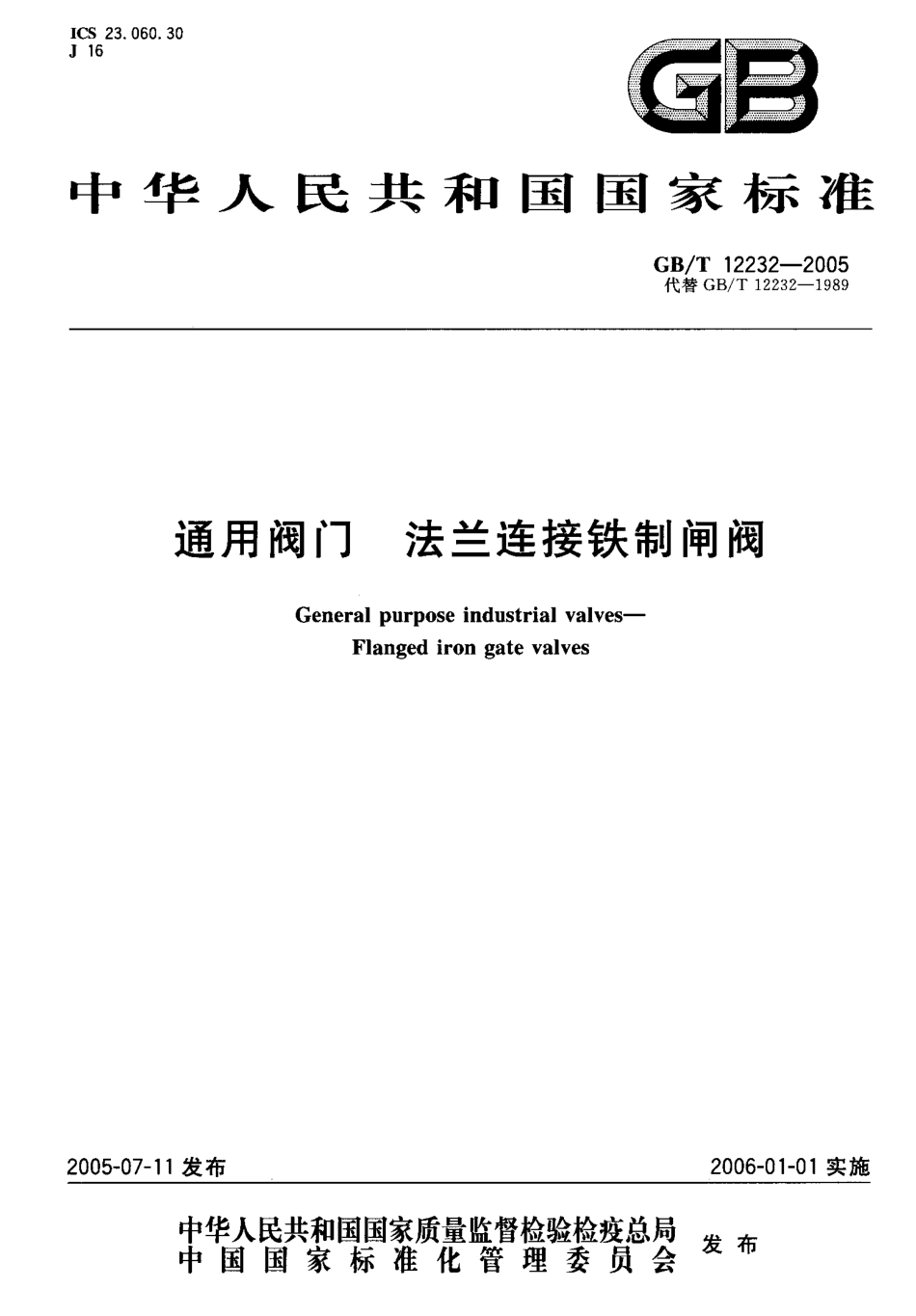

I CS 2 3.0 6 0.3 0J 1 6荡昌中 华 人 民 共 和 国 国 家 标 准G B/T 1 2 2 3 2-2 0 0 5 代替 G B/T 1 2 2 3 2-1 9 8 9通用阀门法兰连接铁制闸阀G e n e r a l p u r p o s e i n d u s t r i a l v a l v e s-F l a n g e d i r o n g a t e v a l v e s2 0 0 5-0 7-1 1 发布2 0 0 6-0 1-0 1 实施中华人民共和国国家质量监督检验检疫总局中 国 国 家 标 准 化 管 理 委 员 会发 布GB/T 1 2 2 3 2-2 0 0 5曰J 山.月明吕 本标准代替 G B/T 1 2 2 3 2-1 9 8 9 通用阀门法兰连接铁制闸阀。编写结构和编写规则按照GB/T 1.1-2 0 0 0 标准化工作导则第 1 部分:标准的结构和编写规则 进行修订的。本标准与GB/T 1 2 2 3 2-1 9 8 9相比主要变化如下:完善规范性引用文件。公称通径扩展到 2 0 0 0 m m.增加了相关公称压力、通径的最小壁厚、最小阀杆直径、阀门最大开启高度等参数。增加、修改了阀体不同材料的最小壁厚。增加了阀杆的密封形式。增加了阀门在饮用水领域技术要求。增加了产品检验规则。完善了主要零部件的材料种类。本标准由中国机械工业联合会提出。本标准由全国阀门标准化技术委员会(S A C/T C 1 8 8)归口。本标准起草单位:合肥通用机械研究所、白湖阀门厂有限责任公司、铁岭阀门股份有限公司、花山阀门有限公司、竹箫机械厂。本标准主要起草人:王晓钧、陈江山、方青、项喜昌、孔良良、汤伟。本标准所代替的历次版本情况为:GB/T 1 2 2 3 2-1 9 8 9 0GB/T 1 2 2 3 2-2 0 0 5通用阀门法兰连接铁制闸阀范 围 本标准规定了法兰连接铁制闸阀的结构型式、技术要求、试验方法、检验规则、标志和供货要求等内容。本标准适用于公称压力P N1-2 5，公称通径D N 5 0-2 0 0 0 法兰连接灰铸铁和球墨铸铁制闸阀(以下简称闸阀)。2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。G B/T 1 0 4 7 管道元件D N(公称尺寸)的定义和选用(G B/T 1 0 4 7-2 0 0 5,1 5 0 6 7 0 8:1 9 9 5,I D T)G B/T 1 0 4 8 管道元件P N(公称压力)的定义和选用(G B/T 1 0 4 8-2 0 0 5,I S O/C D 7 2 6 8:1 9 8 3,I D T)G B/T 1 1 8 4 形状和位置公差 未注公差值(G B/T 1 1 8 4-1 9 9 6,e g v I S O 2 7 6 8-2:1 9 8 9)G B/T 5 7 9 6.1-5 7 9 6.4 梯形螺纹(GB/T 5 7 9 6.1 -5 7 9 6.4-1 9 8 6,e g v I S O 2 9 0 1 -2 9 0 4:1 9 7 7)G B/T 1 2 2 2 0 通用阀门标志(G B/T 1 2 2 2 0-1 9 8 9,id t I S O 5 2 0 9:1 9 7 7)G B/T 1 2 2 2 1 金属阀门结构长度(G B/T 1 2 2 2 1-2 0 0 5,I S O 5 7 5 2:1 9 8 2,MO D)G B/T 1 2 2 2 2 多回转阀门驱动装置的连接(G B/T 1 2 2 2 2-2 0 0 5,I S O 5 2 1 0:1 9 9 1,MOD)G B/T 1 2 2 2 5 通用阀门 铜合金铸件技术条件 G B/T 1 2 2 2 6 通用阀门 灰铸铁件技术条件 G B/T 1 2 2 2 7 通用阀门 球墨铸铁件技术条件 GB/T 1 3 9 2 7 通用阀门压力试验(G B/T 1 3 9 2 7-1 9 9 2,n e q I S O 5 2 0 8:1 9 8 2)G B/T 1 7 2 1 9 生活饮用水输配水设备及防 护材料的 安全性评 价标准 GB/T 1 7 2 4 1.6 整体铸铁管法兰(G B/T 1 7 2 4 1.6-1 9 9 8,n e q I S O 7 0 0 5-2:1 9 8 8)GB/T 1 7 2 4 1.7 铸铁管法兰技术条件(G B/T 1 7 2 4 1.7-1 9 9 8,n e q I S O 7 0 0 5-2:1 9 8 8)J B/T 7 7 4 8 阀门清洁度和测定方法 J B/T 7 9 2 8 通用阀门 供货要求3 参数与结构型式3.1 阀门公称压力按 G B/T 1 0 4 8的规定。3.2 阀门公称尺寸按 G B/T 1 0 4 7的规定。3.3闸阀的结构型式如图 1和 图 2所示。4技术要求4.1 压力一 温度额定值 闸阀的压力一 温度额定值按 G B/T 1 7 2 4 1.7的规定。4.2阀体4.2.1 法兰应与阀体铸成整体，其法兰连接尺寸和密封面的形状、尺寸应符合G B/T 1 7 2 4 1.6的规定。4.2.2 结构长度应符合G B/T 1 2 2 2 1的规定。1GB/T 1 2 2 3 2-2 0 0 54.2.3 阀体的最小壁厚按表 1 的规定。1-阀体;2-阀体密封圈(阀座);3-闸板密封圈;4 一一闸板;5 垫 片;6阀杆;7 阀 盖;8-填料垫;9-填 料;1。一 一 填料压盖;1 1 支架;1 2-阀杆螺母;1 3-一 螺母轴承盖;1 4 手轮。图 1 明杆闸阀结构型式GB/T 1 2 2 3 2-2 0 0 51阀体;2-阀体密封圈(阀座);3 闸板密封圈;4 闸 板;5-阀杆螺母;6 阀 盖;7 阀 杆;8 填 料;9 填料箱;1 0-填料压盖;1 1 指示牌;1 2 手轮。图 2 暗杆闸阀结构型式GB/T 1 2 2 3 2-2 0 0 5表 1 阀体的最小壁厚单 位 为 毫 米壳体材料灰 铸 铁球墨铸铁公 称 通 径 D N公称压力P N12.561 01 62 5最 小 壁 厚5 07786 57788 08891 0 0991 01 2 51 01 01 21 5 01 11 11 22 0 01 21 21 42 5 01 31 33 0 01 31 41 43 5 01 41 41 54 0 01 51 51 64 5 01 51 61 75 0 01 61 61 61 86 0 01 81 81 81 87 0 02 02 02 0 2 08 0 02 02 222 2 29 0 02 02 22 4 2 41 00 02 02 42 6 2 61 2 0 02 226 2 62 82 81 4 0 02 526 2 83 01 6 0 03 03 23 51 8 0 032 2 0 0 03 4注1:公称通径大于2 5 0 mm的闸阀应有增强壳体刚度的加强筋。注2:表中壁厚数值仅适用于灰铸铁 HT 2 0 0(带 二为 HT 2 5 0)和球墨铸铁 QT 4 5 0-1 0，对其他牌号的材料需另行 计算。4.2.4 阀座内径应与阀体通径一致。4.2.5 阀体应保证闸阀在壳体试验及工作条件下不发生任何有害变形。4.2.6 端法兰密封面应相互平行，其平行度应符合 G B/T 1 1 8 4 的 1 2级精度。4.3阀盖4.3.1 阀盖最小壁厚按表 1 的规定。4.3.2 阀体与阀盖的连接为法兰式，法兰密封面的型式可采用平面式，也可采用凹凸式、桦槽式或梯形槽式，并在订货合同中注明密封面型式。4.3.3 阀体连接的螺栓数量不得少于 4 个。4GB/T 1 2 2 3 2-2 0 0 54.3.4 对公称尺寸D N)2 0 0 的闸阀，可在阀盖上 加工出一个螺孔，试验完毕后，必须用金属螺塞堵塞。4.4闸板 闸板有以下几种型式，应在订货合同中注明:a)楔式单闸板;b)楔式双闸板;c)平行式双闸板。4.5 阀体、阀盖和闸板4.5.1 阀体、阀盖和闸板必须具有导轨或导轨槽，使阀门在启闭过程中，闸板沿着阀体和阀盖的导轨槽移动，以保证闸板在任意位置时，闸板密封面的对称中心线与阀杆轴线成一直线，使密封面的磨损减少到最低程度。4.5.2 阀体、闸板的密封面可在阀体、闸板上直接加工而成，或堆焊其他金属，其堆焊层加工后的厚度不得小于 2 m m，也可采用其他结合形式。但无论采用哪种结构，都必须保证使用中不松动、不脱落，结合处不渗漏。4.5.3 闸阀全开时，闸板应高于通道内径。4.5.4 阀体上的阀座密封面及闸板密封面必须要有足够的宽度，以保证磨损后完全吻合。对于楔式闸阀，当阀门全关时，闸板密封面中心必须高于阀体密封面中心，如图3所示。闸板磨损中的位移余量不得小于表2的规定。广 一一 一、喇众辐四间板密封面位置 (新阀门)，/尸/闸板密封面巾心线新 阁 门吸 口脚 f 3图 3 闸板密封面位置图表 2 闸板磨损位移余t单 位 为 毫 米公 称 通 径DN位 移 余 量2 5-5 02.36 5-1 5 03.32 0 03 0 06.43 5 0-4 5 09.7妻 5 0 01 2.7GB/T 1 2 2 3 2-2 0 0 54.5.5 双闸板闸阀两块闸板的结合必须牢固可靠，保证使用中不会脱落。4.6 阀杆与阀杆螺母4.6.1 最小阀杆直径按表 3的规定。表 3 最小 阁杆直径单 位 为 毫 米公 称 压 力P N公 杯 通 性 n N12.561 01 62 5最 小 阀杆直径5 01 81 81 86 51 81 81 88 02 02 02 01 0 02 02 42 41 2 52 22 82 81 5 02 42 82 82 0 02 8323 225 02 83 63 0 03 63 63 83 5 03 63 63 84 0 03 64 04 045 04 04 4455 0 04 05 05 06 0 04 45 05 07 0 05 56 56 58 0 06 56 5659 0 06 57 07 01 0 0 07 07 07 01 2 007 0s o8 08 01 4 0 08 08 08 01 6 0 08 08 08 01 8 0 09 02 0 0 01 0 0注:表中最小阀杆直径系指与填料配合段的直径4.6.2 阀杆与闸板的连接应保证操作时闸板不致脱落。4.6.3 阀 杆螺母与阀杆螺纹的基本尺 寸和精度按G B/T 5 7 9 6.1-5 7 9 6.4 的 规定。4.6.4 阀杆与阀杆螺母的旋合长度不得小于阀杆直径的1.4 倍4.7 填料、填料垫和“O，形密封圈4.7.1 填料的截面可以是方形、矩形和V形等。当采用方形、矩形时，允许切成 4 5“切口，并按圆周方向1 2 0 0 交叉错开安装。4.7.2 填料垫应根据填料函尺寸和阀杆直径而确定，并将其放在填料的底部。4.7.3 阀杆密封采用“d”形密封圈时，应不少于两道密封圈，并设置防尘密封。4.8 填料压盖 填料压盖应采用带孔整体式或分体式，其螺栓孔不允许采用开口式，连接可用“T 型螺栓.也可用活节螺栓 6GB/T 1 2 2 3 2-2 0 0 54.9支架4.9.1 支架可以与阀盖设计成整体，也可以分成两件，由设计者 自 行确定。4.9.2 对于用电力、气力和液力驱动的阀门，支架法兰与驱动装置的连接尺寸应符合“B/T 1 2 2 2 2 的规定。4.1 0手轮4.1 0.1 用手轮操作的闸阀，在手轮(包括驱动装置的手轮)轮缘上要有明显的指示闸板关闭方向的箭头和“关”字，且“关”字应放在箭头的前端或带有开关两向的箭头和“开”、“关”字样。4.1 0.2 手轮应固定
