GB∕T 12459-2017 钢制对焊管件类型与参数.pdf

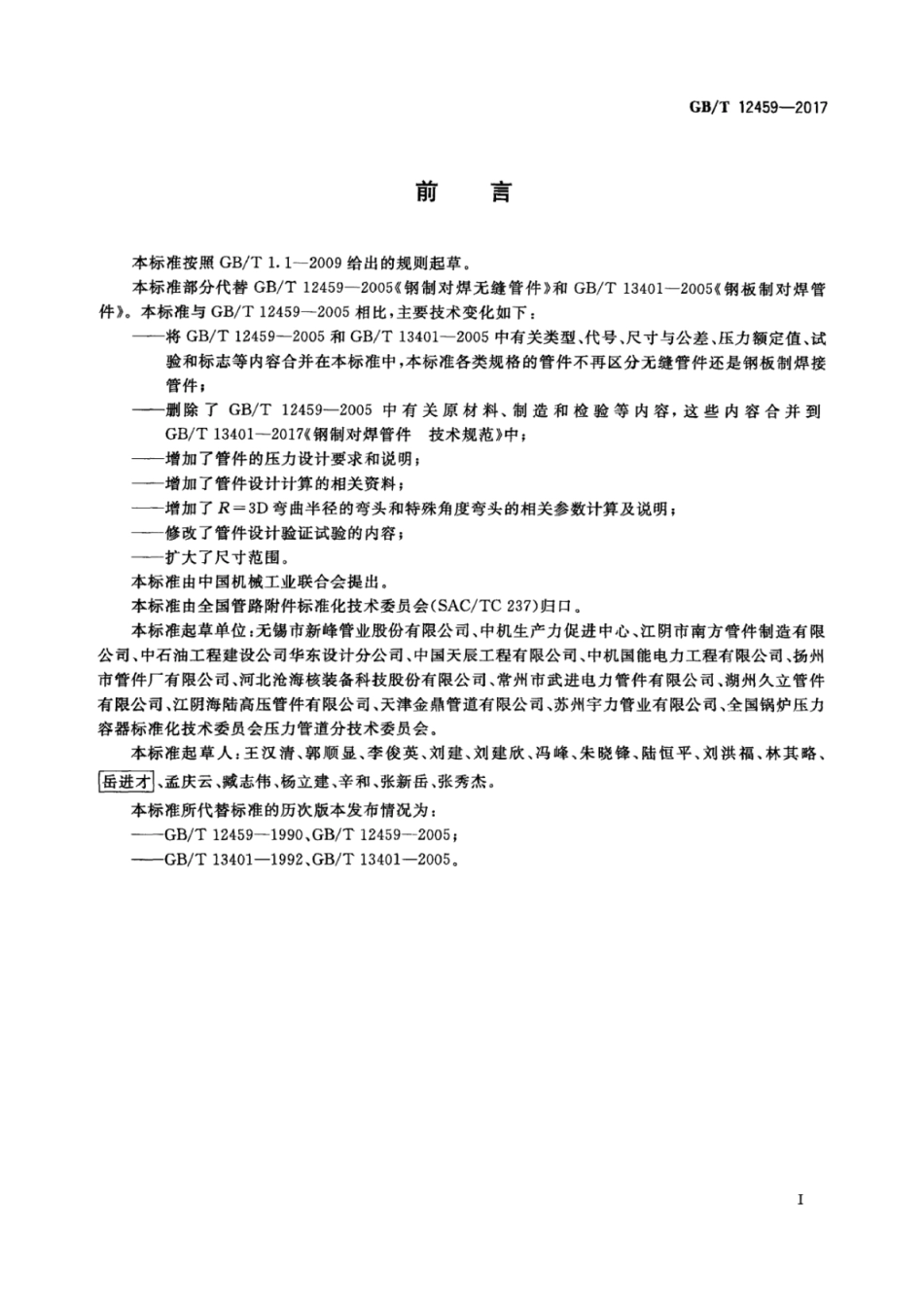

GB/T12459-2017钢制对焊管件类型与参数1范围本标准规定了DN15DN1500(NPS1/2NPS60)钢制对焊管件（以下简称管件）的类型与代号、管件的压力设计、管件尺寸、表面轮廓、端部坡口、公差、标志和产品质量合格证明书等要求。本标准适用于钢制对焊无缝和焊接管件。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T9118对焊环带颈松套钢制管法兰GB/T9124钢制管法兰技术条件GB/T13401-2017钢制对焊管件技术规范3类型与代号对焊管件的类型与代号见表1。表1管件的类型与代号代号品种类型无缝管件焊接管件长半径45ELW45EL45弯头3D45E3DW45E3D长半径90ELW90EL长半径异径90ELRW90ELR90弯头短半径90ESW90ES3D90E3DW90E3D长半径180ELW180EL180弯头短半径180ESW180ES异径管同心RCWRC(大小头)偏心REWRE等径TSWTS三通异径TRWTR1GB/T12459-2017表1（续）代号品种类型无缝管件焊接管件等径CRSWCRS四通异径CRRWCRR管帽WC长型LJLWLJL翻边短节短型LJSWLJS注：对于特殊角度弯头，可采用角度数字加相应的产品类型字母代号表示。4管件的压力设计4.1压力等级（额定值）按本标准设计、制造的管件的许用压力额定值，可按与其连接的相同规格、相同材质、壁厚的无缝直管计算。管件上所标志的公称尺寸（或端部外径）、材料等级、壁厚（或管表号）就代表了压力等级的标记。4.2管件设计4.2.1管件的设计应保证管件与其连接的相同规格、相同材质和壁厚的无缝直管具有同等的承受内压的能力。4.2.2按本标准生产的管件，应按以下方法进行设计：a)按附录A的规定进行验证性压力试验并由此确定管件的壁厚值。必要时，应提供相应的验证性压力试验报告及记录以供验证。b)根据需要，用户可要求成品管件符合附录B中规定的最小壁厚要求，并在合同或产品标记上注明：GB/T12459-B。c)根据需要，用户也可要求成品管件按相应的压力管道规范给出的数学分析法或其他应力分析法进行管件设计，但应在合同或产品标记上注明GB/T12459-C。为满足这一要求，管件制造商应提供设计图样和计算书由需方批准。4.2.3在制造商的工厂应能得到数学分析、基本设计计算或成功的液体爆破验证结果的报告，供采购方检查。5管件尺寸5.1标准尺寸5.1.1管件的公称尺寸用DN或NPS表示。两者之间的关系见管件尺寸表中的“公称尺寸”栏。5.1.2本标准的管件端部外径分为I、两个系列。I系列为通用系列，属推荐选用系列；系列为非通用系列。5.1.3长半径90和45弯头尺寸见图1和表2，长半径90异径弯头尺寸见图2和表3，长半径180弯头尺寸见图3和表4，短半径90弯头尺寸见图4和表5，短半径180弯头尺寸见图5和表6,90和453D2
