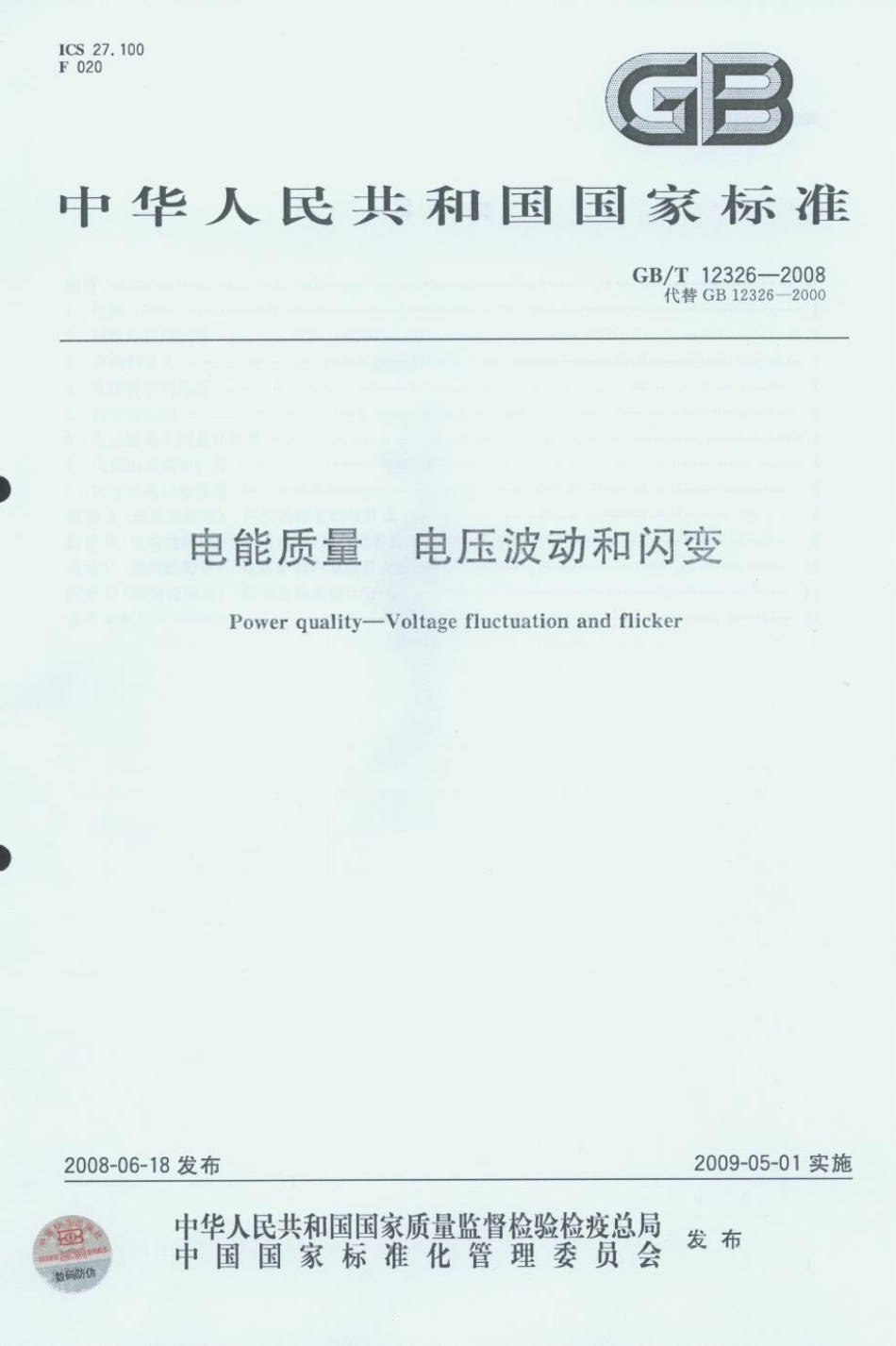

GB∕T 12326-2008 电能质量 电压波动和闪变.pdf

GB/T12326-2008电能质量电压波动和闪变1范围本标准规定了电压波动和闪变的限值及测试、计算和评估方法。本标准适用于交流50Hz电力系统正常运行方式下，由波动负荷引起的公共连接点电压的快速变动及由此可能引起人对灯光闪烁明显感觉的场合。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T156-2007标准电压(IEC60038:2002,MOD)GB17625.2电磁兼容限值对每相额定电流16A且无条件接人的设备在公用低压供电系统中产生的电压变化、电压波动和闪烁的限制(GB17625.2-2007,IEC61000-3-3:2005,IDT)GB/Z17625.3电磁兼容限值对额定电流大于16A的设备在低压供电系统中产生的电压波动和闪烁的限制(GB/Z17625.3-2000,idtIEC61000-3-5:1994)IEC61000-4-15:1996电磁兼容试验和测量技术闪变仪-功能和设计规范3术语和定义下列术语和定义适用于本标准。3.1公共连接点point of common couplingPCC电力系统中一个以上用户的连接处。3.2波动负荷fluctuating load生产（或运行）过程中周期性或非周期性地从供电网中取用变动功率的负荷。例如：炼钢电弧炉、轧机、电弧焊机等。3.3电压波voltage fluctuation电压方均根值（有效值）一系列的变动或连续的改变。3.4电压方均根值曲线R.M.S.voltageshapeU(t)每半个基波电压周期方均根值（有效值）的时间函数。3.5电压变relative voltage changed电压方均根值曲线上相邻两个极值电压之差，以系统标称电压的百分数表示。
