GB∕T 8196-2003 机械安全 防护装置 固定式和活动式防护装置设计与制造一般要求.PDF

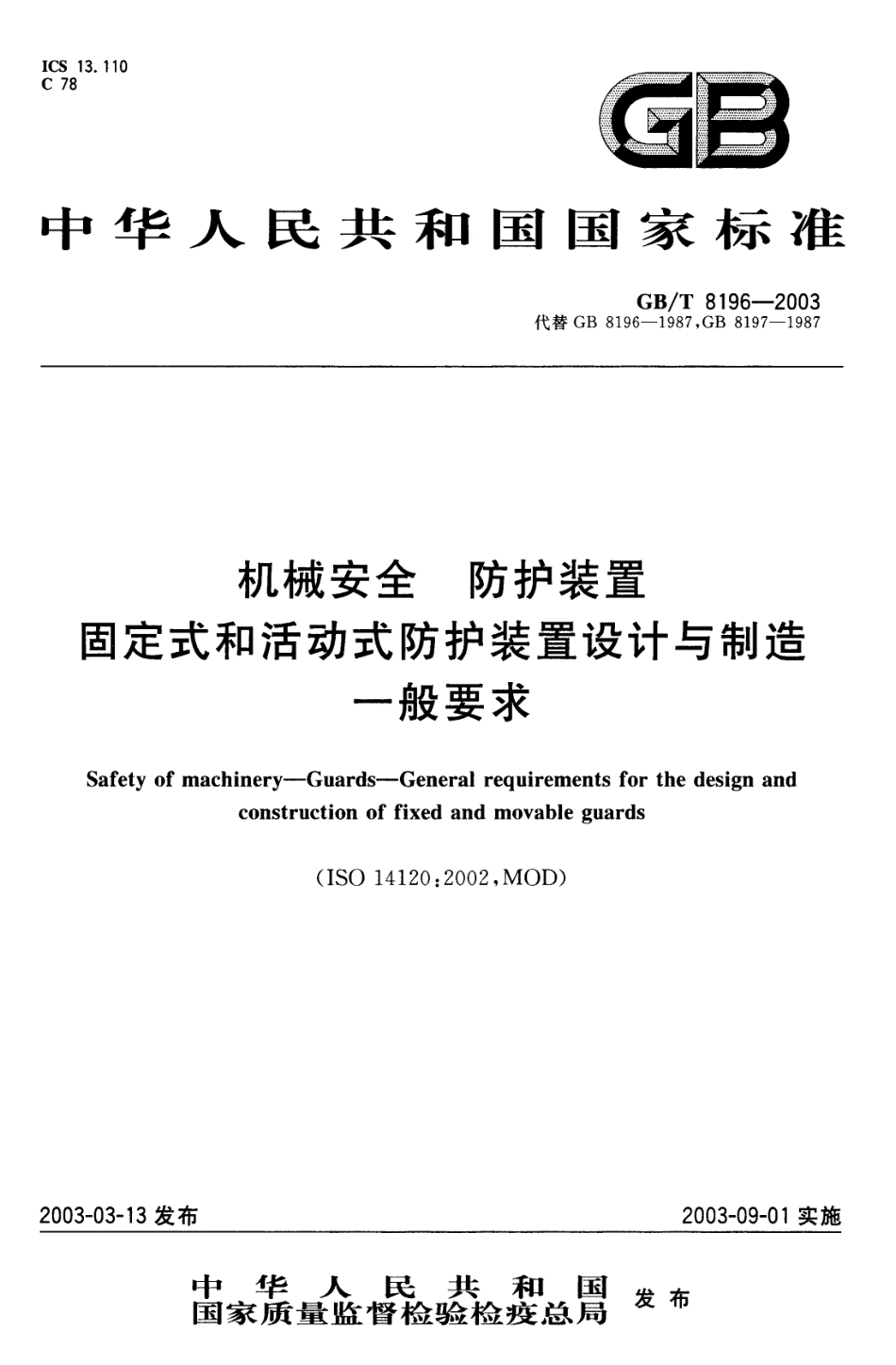

I C S 1 3.1 1 0C 7 8中 华 人 民 共 和 国 国 家 标 准 G B/T 8 1 9 6-2 0 0 3代替 G B 8 1 9 6-1 9 8 7,G B 8 1 9 7-1 9 8 7 机械安全防护装置固定式和活动式防护装置设计与制造 一般要求S a f e t y o f ma c h i n e r y-G u a r d s-G e n e r a l r e q u i r e me n t s f o r t h e d e s i g n a n dc o n s t r u c t i o n o f f i x e d a n d m o v a b l e g u a r d s（I S O 1 4 1 2 0：2 0 0 2，MOD)2 0 0 3-0 3-1 3 发布2 0 0 3-0 9-0 1 实施中华人民共和国国 家 质 量 监 督 检 验 检 疫 总 局发 布G B/T 8 1 9 6-2 0 0 3前 几 曰 本标准修改采用国际标准I S O 1 4 1 2 0:2 0 0 2 机械安全防护装置固定式和活动式防护装置设计与制造一般要求（英文版）。本标准根据I S O 1 4 1 2 0:2 0 0 2 重新起草，由于我国法律要求和工业的特殊需要，本标准在采用国际标准时进行了修改。这些技术性差异用垂直单线标识在它们所涉及的条款的页边空 白处。在资料性附录A中给出了技术性差异及其原因的一览表以供参考。本标准与国际标准的文本结构一致，但由于增加了附录 A，因此国际标准中原有的两个附录的编号在本标准中依次改为附录 B和附录 C,为了便于使用，对于I S O 1 4 1 2 0:2 0 0 2 本标准还做了下列编辑性修改：a)“本国际标准”一词改为“本标准，；b）删除 I S O 1 4 1 2 0:2 0 0 2国际标准的前言，修改了 I S O 1 4 1 2 0:2 0 0 2的引言；C)增加了资料性附录 A，以指导使用；本标准代替 G B 8 1 9 6-1 9 8 7 机械设备防护罩安全要求 和 G B 8 1 9 7-1 9 8 7 防护屏安全要求。本标准与G B 8 1 9 6-1 9 8 7 和G B 8 1 9 7-1 9 8 7 相比主要技术变化如下：适用范围扩大，不仅包含防护罩、防护屏，而且包括各类固定式和活动式防护装置，由于结构不 同，可以是壳、罩、屏、门、封闭式防护装置等（G B 8 1 9 6-1 9 8 7 和G B 8 1 9 7-1 9 8 7的导语；本版 的 1)；全部术语和定义均为新增加内容，以使其与现有采用 I S O标准的其他涉及机械安全的国家标 准协调一致（G B 8 1 9 6-1 9 8 7的 1 和 G B 8 1 9 7-1 9 8 7的 1；本版的 3);增加了风险评价方面内容（本版的 4);设计制造要求方面增加了密封性、抗腐蚀、抗微生物、无毒、机器的观察、透明性、频闪影响、静 电特性、热稳定性、可燃性、降低噪声与振动、防辐射等方面的要求（G B 8 1 9 6-1 9 8 7的2和 G B 8 1 9 7-1 9 8 7 的 2；本版的 5);增加了防护装置类型选择方面的规定（G B 8 1 9 6-1 9 8 7 的2.4；本版的6);增加 了防护装置的其他设计制造规定：攀登、保 留紧固件、抗振、警告信号、颜色、美学等方面的 要求（本版的 7);增加 了防护装置安全要求的检验要求（本版的 8);增加了对防护装置使用信息方面的要求（本版的 9),本标准的附录 A为资料性附录，附录 B和附录 C为规范性附录。本标准由国家安全生产监督管理局提出。本标准由全国机械安全标准化技术委员会归口。本标准负责起草单位：吉林省安全科学技术研究院。本标准参加起草单位：机械科学研究院。本标准主要起草人：肖建民、郑凡颖、施化文、石俊伟、王亚茹。本标准所代替标准的历次版本发布情况为：G B 8 1 9 6-1 9 8 7；GB 8 1 9 7-1 9 8 7。G B/T 8 1 9 6-2 0 0 3引言 G B 8 1 9 6-1 9 8 7 和G B 8 1 9 7-1 9 8 7已发布实施十几年，由于国际上及国内在这方面的技术发展，上述两项标准在技术上已经过时，例如：关于防护装置的术语和定义以及分类方法不但与 国际上不对应，而且与国内已发布实施的一些标准如G B/T 1 5 7 0 6.1-1 9 9 5 缺乏一致性，一些主要的技术要求如安全距离、结构尺寸等与G B 1 2 2 6 5.1,G B 1 2 2 6 5.2 和G B 1 2 2 6 5.3 不协调。为适应国内对提高机械设备安全防护性能以及减少伤亡事故、保证操作者的安全与健康、促进安全生产的需要，对这两项标准进行修订是十分必要的。本标准是对G B 8 1 9 6-1 9 8 7 和G B 8 1 9 7-1 9 8 7 的修订，修订后将两个标准合并为一个标准，不仅可保持与国际上在这一领域的技术发展同步，而且也使本标准与其他涉及机械安全的国家标准（已采用国际标准）保持协调一致。由于本标准采用 了国际标准，反映了当前国际上在防护装置方面的发展及技术进步，按本标准的要求进行设计和生产的机器设备也使其能符合国际上的技术要求，满足其要求可达到国际贸易及相关国际认证的要求，有利于提高我国机械产品在安全防护方面的性能，促进国际贸易及交流。本标准采用了最新的国际标准，保证 了其与国内现有已采用 I S O标准或 E N标准的其他机械安全方面的国家标准的协调一致。本标准规定了固定式和活动式防护装置的设计和制造的一般原则。本标准可供机械的制造者、设计者、标准制定者、安全监督管理者、企业管理者、机械的操作使用者和其他有关的人员使用。作为机械安全的B-2 类标准，本标准旨在为对各类特定的机器作出详细规定的C类标准的制定提供帮助，并且在缺少合适 的 C类标准的情况下为这类机器提供指导。G B/T 8 1 9 6-2 0 0 3 机械安全防护装置固定式和活动式防护装置设计与制造 一般要求范 围 本标准规定 了主要用于保护人员免受机械性危险伤害的防护装置的设计和制造的一般要求。本标准主要适用于本标准发布后制造的机器。要注意使用防护装置以使非机械性危险减至最小。本标准的要求适用于固定式和活动式防护装置。本标准不适用于防护装置中致动联锁装置的那些部件。联锁装置由G B/T 1 8 8 3 1 规定。本标准没有对有移动和提升物料能力的专用系统，如滚翻防护结构（R O P S)和坠落物防护结构(F O P S）提出要求。2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日 期的引用文件，其最新版本适用于本标准。G B/T 5 2 2 6.1 机械安全工业机械电气设备第1 部分：通用技术条件（e q v I E C 2 0 4-1:1 9 9 2)G B 1 2 2 6 5.1 机械安全防止上肢触及危险区的安全距离 G B 1 2 2 6 5.2 机械安全防止下肢触及危险区的安全距离 G B 1 2 2 6 5.3 机械安全避免人体各部位挤压的最小间距 G B/T 1 5 7 0 6.1-1 9 9 5 机械安全基本概念与设计通则第1 部分：基本术语、方法学（e q v I S O/T R 1 2 1 0 0-1：1 9 9 2)G B/T 1 5 7 0 6.2-1 9 9 5 机械安全基本概念与设计通则第2 部分：技术原则与规范（e q v I S O/T R 1 2 1 0 0-2：1 9 9 2)G B/T 1 6 8 5 6 机械安全风险评价的原则 G B/T 1 8 8 3 1-2 0 0 2 机械安全带防护装置的联锁装置设计和选择原则（I S O 1 4 1 1 9,MO D)I S O 1 4 1 2 3-1 机械安全减少 由机器排放的危害物质引起的健康风险第 1 部分：用于机器制造商的原则和规范 E N 2 9 2-2:1 9 9 1/A l:1 9 9 5 机械安全基本概念与设计通则第 2 部分：技术原则与规范 E N 1 1 2 7-1 爆炸性气体爆炸的预防和防护第1 部分：基本概念和方法 E N 1 6 7 2-2 食品加工机械基本概念第2 部分：卫生学要求 注：其他信息由参考文献中给出。3 术语和定义下列术语和定义适用于本标准，其中部分术语和定义由 G B/T 1 5 7 0 6.1 确立。防护装置g u a r d通过物体障碍方式专门用于提供防护的机器部分。根据其结构，防护装置可以是壳、罩、屏、门、封G B/T 8 1 9 6-2 0 0 3闭式防护装置等。注 I:防护装置的作用可以是：单独作用：只有当它关闭时才是有效的；与有或无防护锁定的联锁装里联合作用，在这种情况下，防护装置无论在任何位置都能保证防护作用（见 3.5)。注 2：“关闭”对固定式防护装置来说是“保持在应有的位里”。G B/T 1 5 7 0 6.1 一1 9 9 5，3.2 2 3.2 固 定式防护装JR f i x e d g u a r d 按以下方式保持在应有位置（即关闭）的防护装置：永久固定（如焊接的等）；或借助紧固件（螺钉、螺栓等）固定，不用工具不可能拆除或打开。G B/T 1 5 7 0 6.1 一1 9 9 5,3.2 2.1 13.2.1 封闭式防 护装I e n c l o s i n g g u a r d 防止从各个方向进人危险区的防护装置（见图1),图 1 完全防止进入传动机械的封闭式防护装It示例3.2.2 距离防护装Jj d i s t a n c e g u a r d 一种不完全封闭危险区的防护装置，但它能靠其尺寸的功能和其与危险区的距离防止或减少进人危险区，如周围栅栏或通道式防护装置（见图 2和图 3),G B/T 8 1 9 6-2 0 0 3图 2 距离防护装置示例 图 3 距离防护装置示例：在机器的进料或排料区提供保护的通道式防护装置3.3 活动式防护装置m o v a b le g u a r d 一般通过机械方法（如铰链、滑道）与机器构架或邻近的固定元件相连接并且不用工具就可打开的防护装置。G B/T 1 5 7 0 6.1 一1 9 9 5，3.2 2.2 3.3.1 动力操作式防护装置p o w e r o p e r a t e d g u a r G B/T 8 1 9 6-2 0 0 3 借助非人力或重力的动力源进行操作的活动式防护装置。3.3.2 自 关闭式防护装JI s e l f c l o s i n g g u a r d 靠机器零件（如移动台）或工件或机器夹具部件操作的活动式防护装置，以便让工件（和夹具）通过，当工件一离开让其通过的开 口，就 自 动恢复到（借助重力、弹簧、其他外部动力等）关闭位置（见图 4)a 图 4 自关闭式防护装里示例3.3.3 可控防护装里c o n t r o l g u a r d 具有联锁装置（有或无防护锁定）的防护装置（见G B/T 1 5 7 0 6.1-1 9 9 5,3.2 3.1)，由此：在防护装置关闭前，被其“抑制”的危险的机器功能不能执行；关闭防护装置，危险机器功能开始运行。G B/T 1 5 7 0 6.1-1 9 9 5，3.2 2.6 注：可控防护装置的使用应符合一定的条件，见本标准的5.4.9 03.4 可调式防护装JI a d j u s t a b l e g u a r d 整个装置可调或带有可调部分的固定式或活动式防护装置。在特定操作期间调整件保持 固定（见图 5)。G B/T 1 5 7 0 6.1 一1 9 9 5,3.2 2.3 13.5 联锁防护装里 i n t e r l o c k i n
