GB∕T 6725-2017 冷弯型钢通用技术要求.pdf

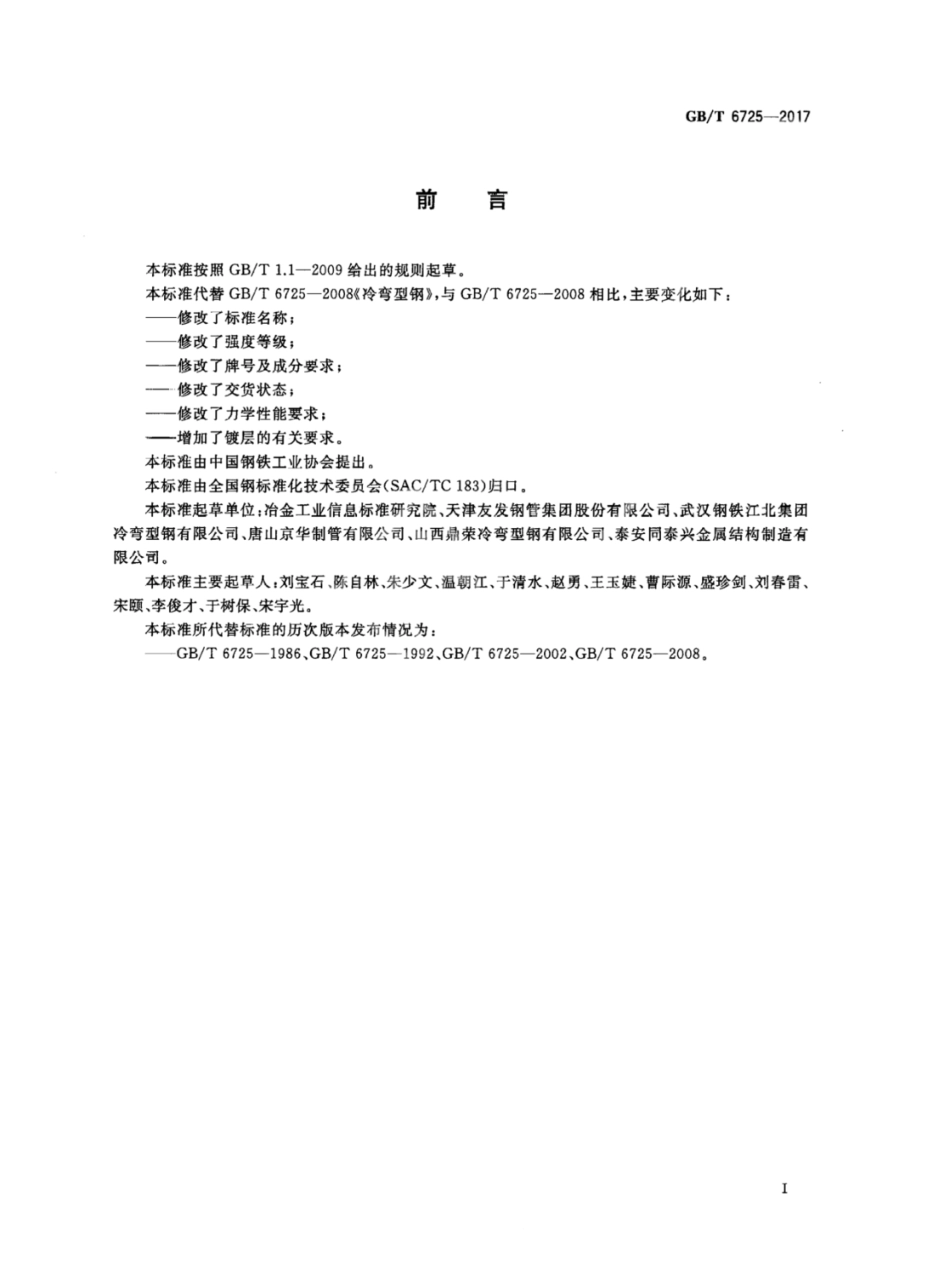

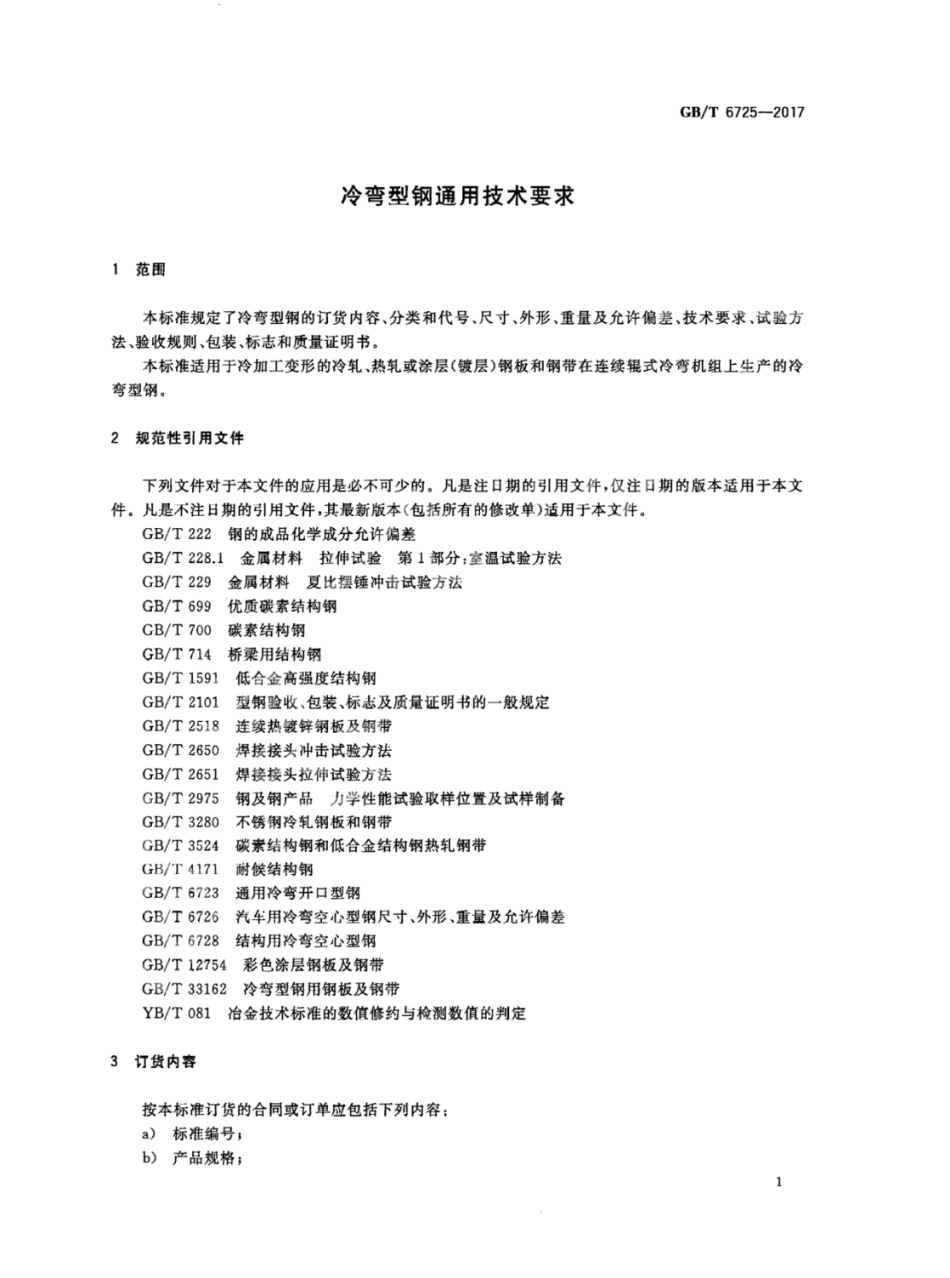

1CS77.140.70H44B中华人民共和国国家标准GB/T6725-2017代替GB/T6725-2008冷弯型钢通用技术要求General requirements of cold forming steel sections2017-05-31发布2017-12-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T6725-2017表1力学性能产品屈服壁厚t下屈服强度R抗拉强度R断后伸长率A强度等级mmMPaMPa%195195315-49030215215335510282352353705602243453454706802039039049070017420420520730协议460460550770协议19500500610820协议5502550670880协议620620710940协议6906907701000协议7507507501010协议当屈服不明显时可测量R.6.3.2经供需双方协商，并在合同中注明，可对厚度不小于6mm的冷弯型钢进行冲击试验。冲击试验结果及其复验应符合GB/T699、GB/T700、GB/T714、GB/T1591、GB/T4171等相关标准的规定。6.3.3对于断面尺寸不大于60mm60mm(包括等周长尺寸的圆及矩形冷弯型钢)的冷弯型钢产品或边（短边）厚比不大于14mm的冷弯型钢产品，平板部分断后伸长率允许比表中规定降低3%（绝对值)，采用的拉伸试样宽度为12.5mm。6.4表面质量6.4.1冷弯型钢的表面不得有裂纹、结疤、折叠、夹渣和端面分层，允许有深度（高度）不超过厚度公差之半的局部麻点、划痕及其他轻微缺陷，但应保证型钢缺陷处的最小厚度。6.4.2冷弯型钢的表面缺陷允许用修磨方法清理，但清理后的冷弯型钢厚度不小于最小允许厚度。6.4.3当需方对表面质量有特殊要求时，应由供需双方协商，并在合同中注明。6.5焊缝质量6.5.1冷弯焊接空心型钢焊缝处不得有开焊、搭焊、烧穿及超过厚度偏差之半的错位与弧坑。6.5.2焊缝处的缺陷允许补焊、打磨，但补焊修磨后应达到本标准所规定的要求。6.5.3焊缝处的外毛刺应予以清除，清除后的焊缝余高通常不超过0.5mm。焊缝处的内毛刺般不清除，如有特殊要求，由供需双方协商确定。6.5.4经供需双方协商，并在合同中注明，可检验焊缝的力学性能和工艺性能，以及进行无损检测。7试验方法每批冷弯型钢的检验项目、取样数量、取样方法及试验方法应符合表2的规定。3
