GB∕T 11785-2005 铺地材料阻燃防火测试.pdf

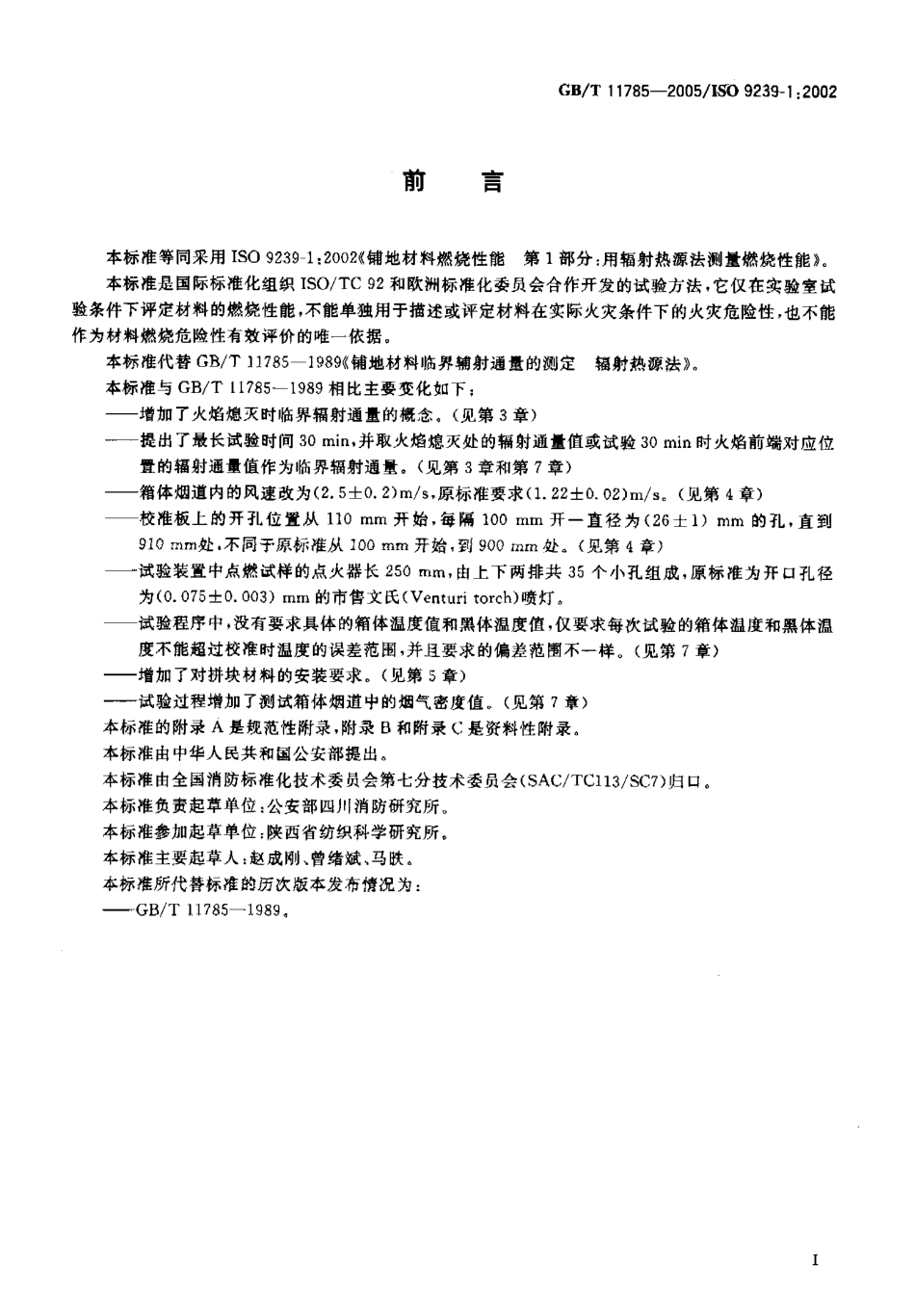

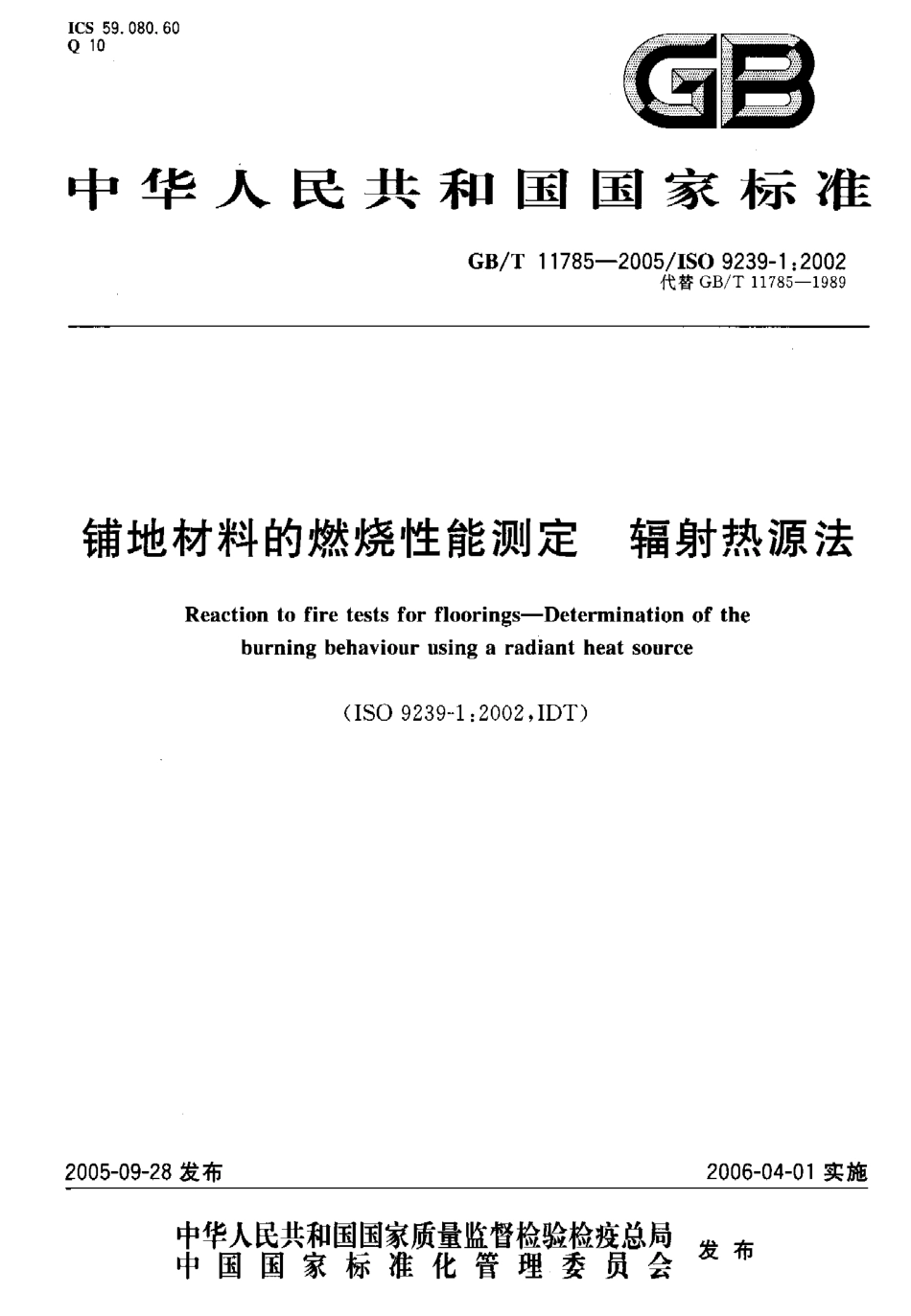

I C S 5 9.0 8 0.6 00 1 0(Ga中 华 人 民 共 和 国 国 家 标 准G B/T 1 1 7 8 5-2 0 0 5/I S O 9 2 3 9-1:2 0 0 2 代替 G B/T 1 1 7 8 5-1 9 8 9铺地材料的燃烧性能测定辐射热源法R e a c t i o n t o f i r e t e s t s f o r f l o o r i n g s-D e t e r mi n a t i o n o f t h e b u r n i n g b e h a v i o u r u s i n g a r a d i a n t h e a t s o u r c e(I S O 9 2 3 9-1:2 0 0 2,I D T)2 0 0 5-0 9-2 8 发布2 0 0 6-0 4-0 1实施中华人民共和国国 家质量监督检验检疫总局中 国 国 家 标 准 化 管 理 委 员 会发 布G B/T 1 1 7 8 5-2 0 0 5/I S O 9 2 3 9-1:2 0 0 2目次前言 。，。，。，。，。，。，。，。II S O前言 ，IIE N前言 m1 范围，。12 规范性引用文件。，。，。，。13 术语及定义 一14 试验装置 25 试件 96 状态调节 ，。，。，。，。，一97 试验程序 -1 08 试验结果 1 29 试验报告 1 2附录A(规范性附录)烟气测量 ”1 3附录B(资料性附录)试验方法的验证 1 5附录C(资料性附录)燃气和空气的供应 1 6GB/T 1 1 7 8 5-2 0 0 5/I S O 9 2 3 9-1:2 0 0 2前言 本标准等同 采用I S O 9 2 3 9-1:2 0 0 2(铺地材料燃烧性能 第1 部分:用辐射热源法测量燃烧性能。本标准是国 际标准化组织I S O/T C 9 2 和欧洲标准化委员会合作开发的 试验方法，它仅在实验室试验条 件下评定材料的燃烧性能，不能单独用于描述或评定材料在实际 火灾条件下的 火灾危险 性 也不能作为材料燃烧危险性有效评价的唯一依据。本标准代替 G 脚T 1 1 7 8 5-1 9 8 9(铺地材料临界辅射通量的测定辐射热源法。本标准与G B/T 1 1 7 8 5-1 9 8 9相比主要变化如下;增加了火焰熄灭时临界辐射通量的概念，(见第3章)提出了最长试验时间3 0 m i n，并取火焰熄灭处的辐射通量值或试验3 0 m i n 时火 焰前端对应位 置的辐射通量值作为临界辐射通量。(见第3章和第 7 章)箱体烟道内的风速改为(2.5 士。.2)m/s，原标准要求(1.2 2 士。.0 2)m/s e(见第 4章)校准板上的开孔位置从 1 1 0 mm开始，每隔 1 0 0 m。开一直径为(2 6 士1)mm的孔，直到 9 1 0二。处。不同于原标准从 1 0 0 mm开始，到9 0 0 m m处。(见第 4章夕 试验装置中点燃试样的点火器长 2 5 0 mm，由上下两排共 3 5 个小孔组成，原标准为开口孔径 为(0.0 7 5 士0.0 0 3)mm的市售文氏(Ve n t u r i t o r c h)喷灯。试验程序中，没有要 求具体的 箱体温度值和黑体温度值，仅要求每次试验的箱体温度和黑体温 度不能超过校准时温度的误差范围，并且要求的 偏差范围 不一样。(见第7 章)增加了 对拼块材料的安装要求。(见第5 章)试验过程增加了测试箱体烟道中的烟气密度值。(见第 7章)本标准的附录A是规范性附录，附录 B和附录C是资料性附录 本标准由中华人民共和国公安部提出。本标准由全国消防 标准化技术委员 会第七分技术委员会(S A C/T C 1 1 3/S C 7)归Q.本标准负责起草单 位:公安部四川消防研究所口 本标准参加起草单 位 陕西省纺织科学研究所。本标准主要起草人:赵成刚、曾绪斌、马肤。本标准所代替标准的历次版本发布情况为:-GB/T 1 1 7 8 5-1 9 8 9.GB/T 1 1 7 8 5-2 0 0 5/I S O 9 2 3 9-1:2 0 0 2I S O 前 言 国际标准化组织(I S O)是各国标准化团体(I S O团体成员)的一个世界性联合组织。国际标准的起草制定是通过 I S O的技术委员会来完成的，每个团体成员都有权参加技术委员会的工作。无论是政府的还是非 政府的国际 组织，只要与I S O确立了联络关系，都可参加I S O工作。I S O与国际电 工委员会(I E O在电工标准化的各个方面均保持了紧密的合作。国际标准的起草依据 I S O/I E C编制规程第 3 部分的要求编写。技术委员会所采纳的国际标准草案分发给各团体成员进行表决，并须至少获得 7 5 团体成员的赞同，才能出版为正式国际标准。需要注意的是I S O 9 2 3 9-1 的部分原理可能属于知识产权的范围，I S O组织并没有责任去鉴别个别或所有涉及的知识产权范围。国际标准I S O 9 2 3 9-1 是欧洲标准化委员会(C E N)同 I S O技术委员会中I S O/T C 9 2“防火安全”委员会中的S C 1 分委会“火灾的发生和发展，共同协作完成的，并且 I S O和 C E N是按照维也纳公约的规定进行合作。在整个文本中“欧洲标准”就意味着“国际标准”。该 版本为第二版，在 技术内容 上作了 修订，代替并废止第一版I S O 9 2 3 9-1:1 9 9 7 I S O 9 2 3 9 在通用标 题“铺地材料的燃烧性能妇 内 容下包含以下两 部分:第 1 部分:用辐射热源法测量燃烧性能;第 2 部分:在热辐射为 2 5 k W/m“的情况下测量火焰蔓延情况。本标准中附录 A是规范性附录，附录B和附录C是资料性附录。G B/T 1 1 7 8 5-2 0 0 5/I S O 9 2 3 9-1:2 0 0 2E N前言 E N I S O 9 2 3 9-1;2 0 0 2 标准是由B S I C E N/T C 1 2 7“建筑火灾安全 技术委员会和 I S O/T C 9 2 防火安全”技术委员会共同制定。本欧洲 标准最迟应于2 0 0 2 年7 月 前通过发 布正式文件或书面认可的方式，获得国际标准的 地位，且相抵触的国际标准最迟应在 2 0 0 3年n 月前撤消。按照 C E N/C E N E L E C内部规章要求，国际标准化组织的下列成员国必须执行本 欧洲标准:奥地利、比利时、捷克斯洛伐克共和国、丹麦、芬兰、法国、德国、希腊、冰岛、爱尔兰、意大利、卢森堡公国、马耳他、荷兰、娜威、葡萄牙、西班牙、瑞典、瑞士和英国。GB/T 1 1 7 8 5-2 0 0 5/I S O 9 2 3 9-1:2 0 0 2铺地材料的燃烧性能测定辐射热源法范围 本标准规定了评定铺地材料燃烧性能的方法。该方法是在试验燃烧箱中，用小火焰点燃水平放置并暴露于倾斜的热辐射场中的铺地材料，评估其火焰传播能力。本方法适用于各种铺地材料，如:纺织地毯、软木板、木板、橡胶板和塑料地板及地板喷涂材料。其结果可反映出铺地材料(包括基材)的燃烧性能。背衬材料、底层材料或者铺地材料其他方面的改变都可能影响试验结果。本标准适用于测试和描述在受控的试验室条件下铺地材料的燃烧性能。它不是单独用来描述和评估铺地材料在实际火灾条件下的火灾危险性的方法。奈 附录B 给出了本试 验方法准 确性的 验证情况。2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注 日 期的引用文件，其最新版本适用于本标准。E N 1 3 2 3 8 建筑制品 燃烧性能试验 状态调节程序和选取基材的一般规定3 术语及定义 下列术语和定义适用于本标准。3.1 辐射通 A(k W/m 2)h e a t f l u x(k W/m z)单位面积的入射热，包括辐射热通量和对流热通量。3.2 熄灭时的临 界辐射通f(C H F)c r i t i c a l h e a t f l u x a t e x t i n g u i s h m e n t(C H F)试件表面火焰停止传播并熄灭的位置所对应的辐射通量(k W/m),3.3 X分钟的辐射通f(HF-X)h e a t f l u x a t X m i n(H F-X)试验开始 a分钟时，试件上火焰传播最远距离处所对应的辐射通量(k w/mz)o3.4 临 界辐射通f c r i t i c a l h e a t fl u x 火焰熄灭处的辐射通量(C HF)或试验 3 0 mi n时火焰传播到的最远位置处对应的辐射通量(HF-3 0)，两者中的最低值(即火焰 3 0 mi n内传播的最远距离处所对应的辐射通量)。3.5 辐射通f分布曲线图 f l u x p r o f i l e 辐射板表面自零点起各点的距离与辐射通量对应的关系曲线。辐射通量曲线中的零点对应子试件夹具热端的内边缘。3.6 持续火焰 s u s t a i n e d fl a m i n g 试件表面或上方出现的持续有焰燃烧超过 4s 的火焰。3.7 火焰传播的1 9 离 d i s t a n c e o f fl a m e s p r e a d 在规定的时间内，持续火焰沿着试件长度方向传播的最远距离。GB/T 1 1 7 8 5-2 0 0 5 八S O 9 2 3 9-1;2 0 0 23.8 铺地材料 f l o o r i n g 铺设在地面的上表面，由背衬材料、随附的衬垫、中垫和/或粘结剂一起构成的表面装饰层。3.9 基材s u b s t r a t e 直接使用于产品下面并满足相应要求的材料。对铺地材料而言，就是指地面(地面上的铺设物)或代表地面的材料。4 试验装24.1 试验装置必须放在离 墙和天花板至 少。4 m的地方，图2 到图5 给出了装置的尺寸。试验箱由 厚度(1 3 士1)mm,标称密度 6 5 0 k g/m，的硅酸钙板和尺寸为(1 1 0 士1 0)m mx(1 1 0 0 士1 0 0)m m的防火玻璃构成，防火玻璃安装在箱 体前面，以便在试验过程中可以 观察到整个试件的长度，试验箱的外面可以安装金属保护层。在观察窗口下方，安装一个可紧密关闭的门，由此能让试件平台移人或移出。从试件夹具内边缘起，试件两侧应分别安装刻度间隔为 5 0 mm和 1 0 mm的钢尺。4.2 试验箱下面由可滑动平台构成，它能严格地保证试件夹具处于固定的水平位置(图1)。在试验箱和试件夹具之间总的空气流通面积应是(0.2 3 士0.0 3).z，且平均分配子试件长边的两边。1 一一照明装盆。2-排烟管道;3 光接收器;4-烟 翠;5-试验箱;6 辐射板;7 点火器喷出的引姗焰;8 钢 尺 子9 试件和试件夹具连同滑动平台卜1 0 试验箱下部的空气入口.图，试验装里透视圈GB/T 1 1 7 8 5-2 0 0 5/I S O 9 2 3 9-1:2 0 0 2单 位 为 毫 米李们0 0 15 0:妻 1 5 011 一 一 w。1 排烟管道;2 烟 翠，3 试验箱，4 辐射板;5 试件及试件夹具;6-观 察 窗 口;7 试件进出门。8 辐射高温计;9 照明装置;1 0一 校准滤光片槽奋1 1 光接收器;1 2-箱体烟通，1 3-一 净化空气供给管.a 图5为力 一刀剖视图。6 图4 为A-A剖视图。圈 2 试验装2正视及俯视图G B/T 1 1 7 8 5-2 0 0 5/I S O 9 2 3 9-1:2 0 0 2单 位 为 毫 米2 0 0 士 1 0育n 一-一 一 一一 r卜1门山一朴5/r rL,1 1 e二比:。sell:11:11。llleel丫-引0闪引目卜61 排烟管道;z-照 明 装 里;
