GB 51309-2018 消防应急照明和疏散指示系统技术标准.pdf

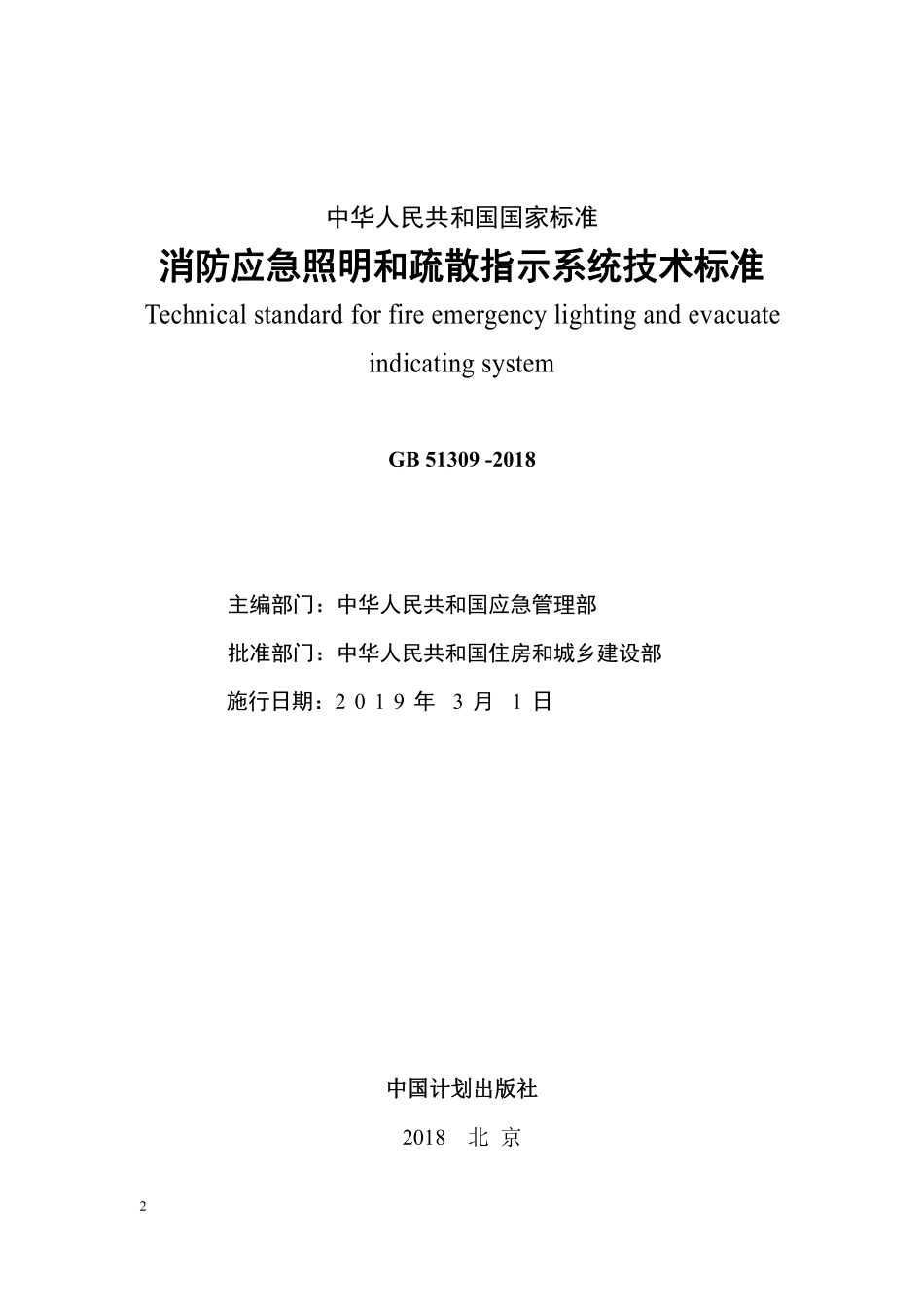

1UDC中华人民共和国国家标准PGB 51309 2018消消防防应应急急照照明明和和疏疏散散指指示示系系统统技技术术标标准准Technical Standard for fire emergency lighting and evacuateindicating system2018 07 01 发布2019 03 01 实施中 华 人 民 共 和 国 住 房 和 城 乡 建 设 部联合发布国家市场监督管理总局2中华人民共和国国家标准消消防防应应急急照照明明和和疏疏散散指指示示系系统统技技术术标标准准Technical standard for fire emergency lighting and evacuateindicating systemGB 51309-2018主编部门：中华人民共和国应急管理部批准部门：中华人民共和国住房和城乡建设部施行日期：2 0 1 9 年3 月 1 日中国计划出版社中国计划出版社2018北 京3前前言言根据住房和城乡建设部关于印发2007年工程建设标准规范制订、修订计划的通知（建标2007125号）的要求，消防应急照明和疏散指示系统技术规范编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，编制了本标准。本标准共分为 7 各章节和 6 附录，主要技术内容是：总则，术语，系统设计，系统设计，施工，系统调试，系统检测与验收及系统运行维护。本标准中以黑体字标志的条文为强制性条文，必须严格执行。本标准由住房和城乡建设部负责管理和对强制性条文的解释，由应急管理部负责日常管理，由应急管理部沈阳消防研究所负责具体技术内容的解释。执行过程中如有意见或建议，请寄送应急管理部沈阳消防研究所（地址：辽宁省沈阳市皇姑区文大路218-20号甲，邮政编码：110034）。本标准主编单位、参编单位、主要起草人和主要审查人：本标准主编单位：应急管理部沈阳消防研究所本标准参编单位：上海市公安消防总队广东省公安消防总队中国建筑设计研究院有限公司北京市建筑设计研究院有限公司中国建筑东北设计研究院有限公司上海建筑设计研究院有限公司中国建筑西南设计研究院有限公司宝星电器（上海）有限公司沈阳宏宇光电子科技有限公司4广东拿斯特（国际）照明有限公司北京市崇正华盛应急设备系统有限公司浙江台谊消防设备有限公司集保（福州）电气技术有限公司大连路明发光科技有限公司本标准主要起草人员：丁宏军张颖琮刘凯刘激扬李小白张磊严洪朱鸣王金元吕立陈琪汪猛陈众励蔡钧钟桂生牟宏伟李强汤鲁文周志平江清姚增硕本标准主要审查人员：陈南倪照鹏赵克伟郭树林黄德祥王东林李炳华李忠陈汉民1目目次次1 总则 12 术语 23 系统设计 43.1 一般规定 43.2 灯具 53.3 系统配电的设计 123.4 应急照明控制器及集中控制型系统通信线路的设计 173.5 系统线路的选择 193.6 集中控制型系统的控制设计 203.7 非集中控制型系统的控制设计 253.8 备用照明设计 264 施工 284.1 一般规定 284.2 材料、设备进场检查 304.3 布线 304.4 应急照明控制器、集中电源、应急照明配电箱安装 324.5灯具安装 345 系统调试 375.1 一般规定 375.2 调试准备 385.3 应急照明控制器、集中电源和应急照明配电箱的调试 395.4集中控制型系统的系统功能调试 415.5 非集中控制型系统的系统功能调试 445.6 备用照明功能调试 466 系统检测与验收 477 系统运行维护 51附录 A 消防应急照明和疏散指示系统子分部、分项工程划分 53附录 B 施工现场质量管理检查记录 54附录 C 系统材料和设备进场检查、系统线路设计检查和安装质量检查记录 55附录 D 系统部件现场设置情况、2应急照明控制器联动控制编程记录 62附录 E 系统调试、工程检测、工程验收记录 64附录 F 系统日常巡查记录 86本标准用词说明 87引用标准名录 88附：条文说明 913Contents1General Provisions 12Terms 23System design 43.1General requirement 43.2Luminaire 53.3Design of Power distribution of the system 123.4Communicationcircuitry design of central control panel for fire emergency luminaireand centralized control system 173.5Wire choice 193.6Design of the centralized control system 203.7Design of the decentralized control system 253.8Design of standby lighting 264Construction 284.1General requirement 284.2Materials and equipment approach check 304.3Wiring 304.4Installation of central control panel for fire emergency luminaire,centralizing powersupply and switch board 324.5Installation of luminaire 345Debugging of the system 375.1General requirement 375.2Prepare 385.3Debugging of central control panel for fire emergency luminaire,centralizing powersupply and switch board 395.4System function of centralized control system 415.5System function of decentralized control system 445.6Debugging of standby lighting 466System inspection and acceptance 477System operation and maintenance 51Appendix AClassification of fire emergency lighting and evacuate indicatingsystem by divisional work,subdivisional work and items 53Appendix BConstruction site quality management inspection record 54Appendix C Materials,equipment approach inspection record and Installation quality4Inspection record 55Appendix DEquipment site settings,automatic control programming instructionof thecentral control panel for fire emergency luminairerecord 62Appendix EProject commissioning,inspection and acceptance record 64Appendix FSystem operation and maintenance record 86Explanation of Wording in This Standard 87List of Quoted Standards 88Addition：Explanation of Provisions 9111总则1.0.1 为了合理设计消防应急照明和疏散指示系统，保证消防应急照明和疏散指示系统的施工质量，确保系统正常运行，制定本标准。1.0.2 本标准适用于建、构筑物中设置的消防应急照明和疏散指示系统的设计、施工、调试、检测、验收与维护保养。1.0.3 消防应急照明和疏散指示系统的设计，必须遵循国家有关方针、政策，针对使用对象的特点，做到安全可靠、技术先进、经济合理、节能环保。1.0.4 消防应急照明和疏散指示系统的设计、施工、调试、检测、验收与维护保养，除应符合本标准外，尚应符合国家现行有关标准的规定。22术 语2.0.1 消 防 应 急 照 明 和 疏 散 指 示 系 统fire emergencylighting and evacuate indicating system为人员疏散和发生火灾时仍需工作的场所提供照明和疏散指示的系统。2.0.2 消防应急灯具fire emergency luminaire为人员疏散、消防作业提供照明和指示标志的各类灯具，包括消防应急照明灯具和消防应急标志灯具。2.0.3 A 型消防应急灯具A type fire emergency luminaire主电源和蓄电池电源额定工作电压均不大于DC36V的消防应急灯具。2.0.4 消 防 应 急 照 明 灯 具fireemergencylightingluminaire为人员疏散和发生火灾时仍需工作的场所提供照明的灯具。2.0.5 消 防 应 急 标 志 灯 具fire emergency indicatingluminaire用图形、文字指示疏散方向，指示疏散出口、安全出口、楼层、避难层（间）、残疾人通道的灯具。2.0.6 应急照明配电箱switch board for fire emergencylighting为自带电源型消防应急灯具供电的供配电装置。2.0.7 A 型应急照明配电箱A type switch board for fireemergency lighting3额定输出电压不大于 DC36V 的应急照明配电箱。2.0.8 应急照明集中电源centralizing power supply forfire emergency luminaries由蓄电池储能，为集中电源型消防应急灯具供电的电源装置。2.0.9 A 型应急照明集中电源A type centralizing powersupply for fire emergency luminaries额定输出电压不大于 DC36V 的应急照明集中电源。2.0.10应急照明控制器central control panel for fireemergency luminaires控制并显示集中控制型消防应急灯具、应急照明集中电源、应急照明配电箱及相关附件等工作状态的装置。2.0.11集 中 控 制 型 系 统centralcontrolledfireemergency lighting system系统设置应急照明控制器，由应急照明控制器集中控制并显示应急照明集中电源或应急照明配电箱及其配接的消防应急灯具工作状态的消防应急照明和疏散指示系统。2.0.12非集中控制型系统non-central controlled fireemergency lighting system系统未设置应急照明控制器，由应急照明集中电源或应急照明配电箱分别控制其配接消防应急灯具工作状态的消防应急照明和疏散指示系统。43系统设计3.1一般规定3.1.1 消防应急照明和疏散指示系统（以下简称“系统”）按消防应急灯具（以下简称“灯具”）的控制方式可分为集中控制型系统和非集中控制型系统。3.1.2 系统类型的选择应根据建、构筑物的规模、使用性质及日常管理及维护难易程度等因素确定，并应符合下列规定：1 设置消防控制室的场所应选择集中控制型系统；2 设置火灾自动报警系统，但未
