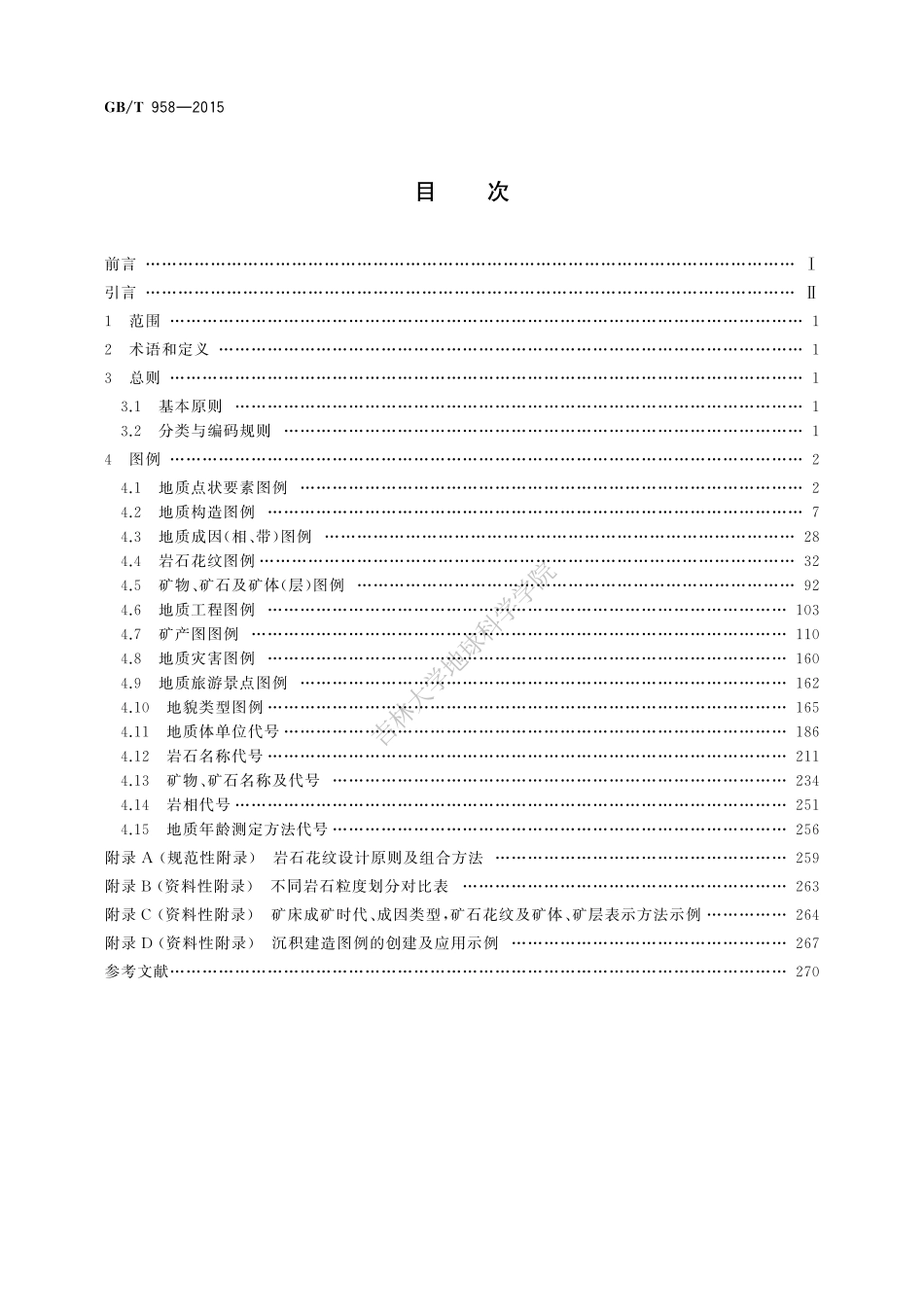

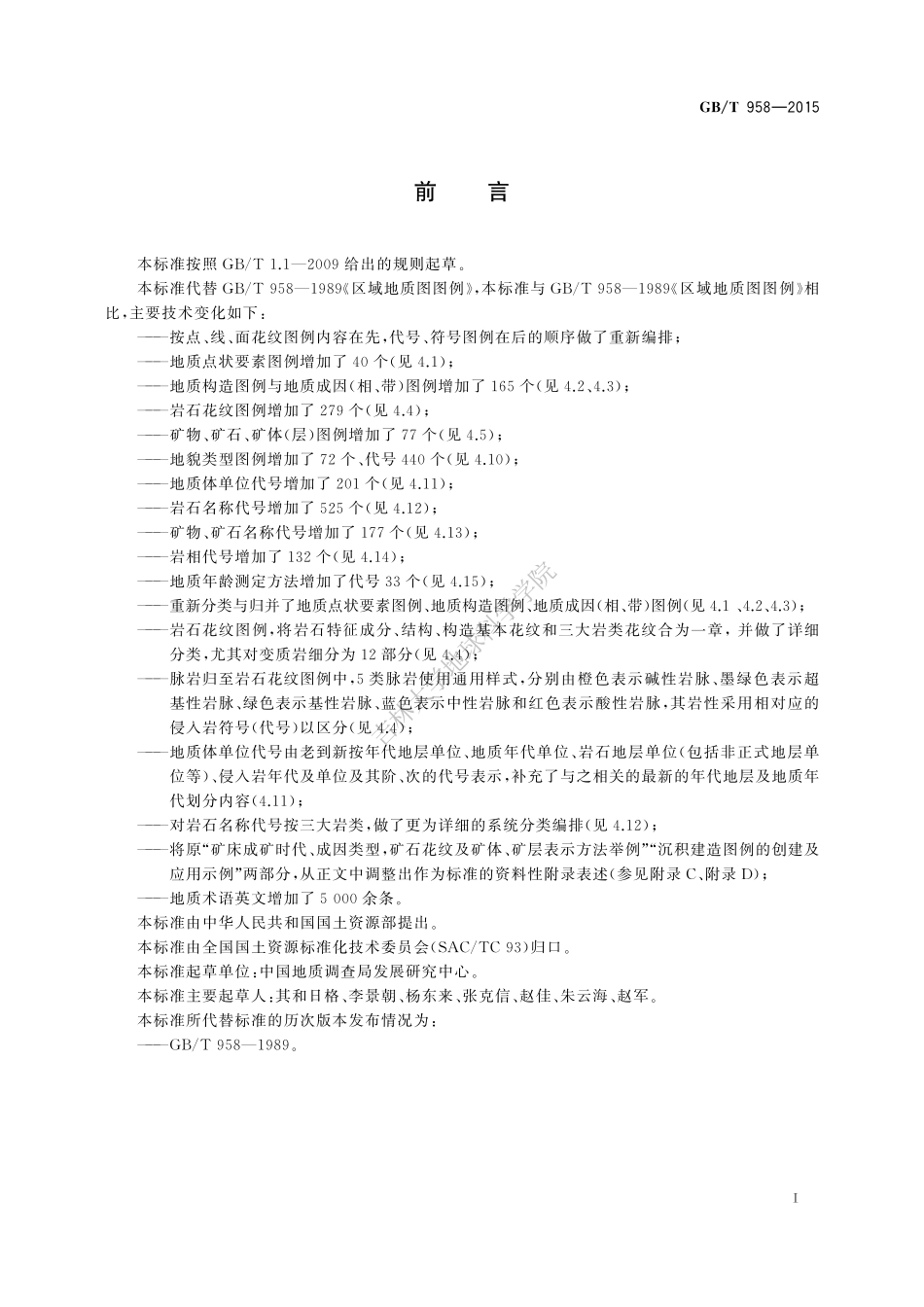

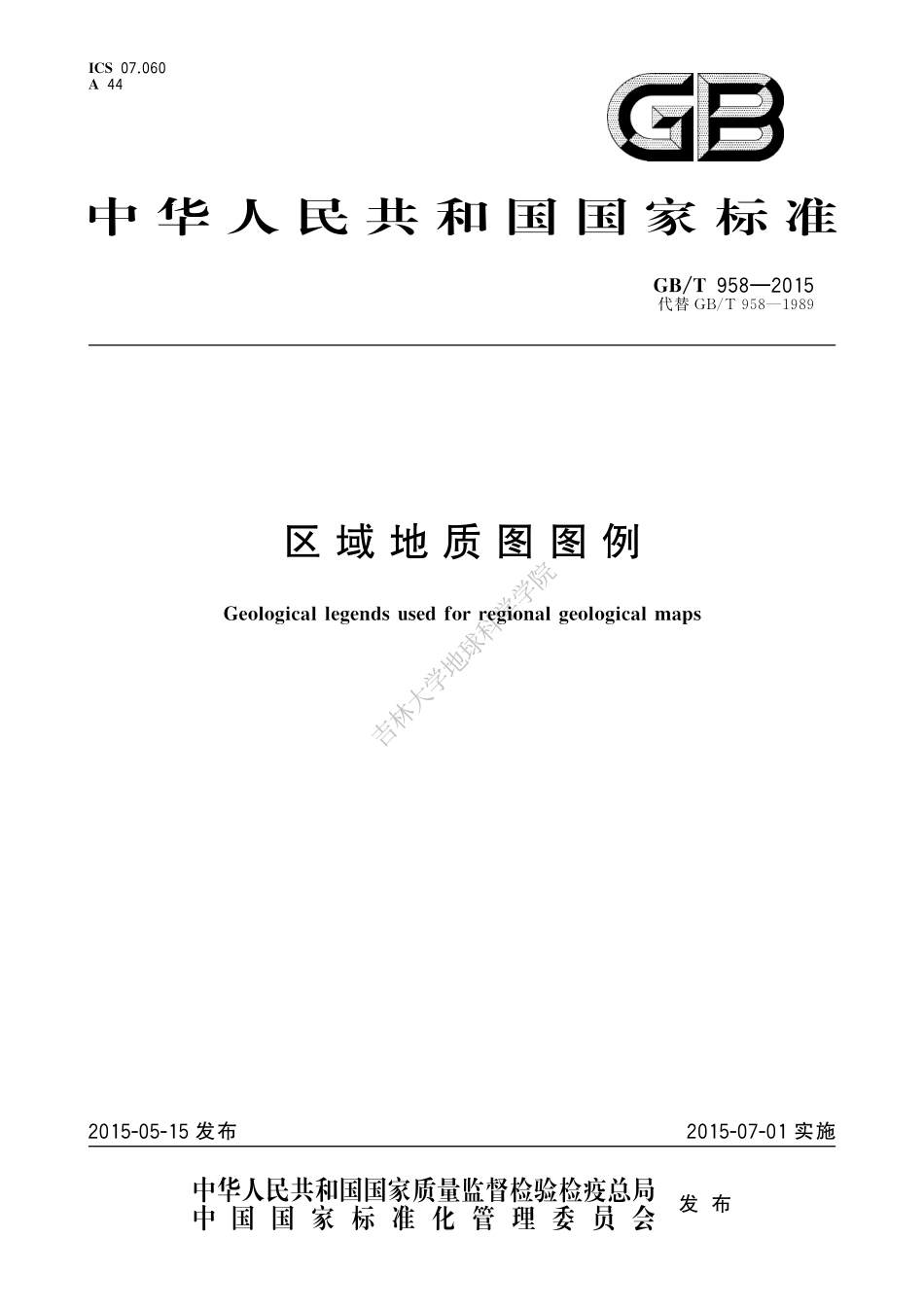

吉林大学地球科学学院I C S0 7.0 6 0A4 4中 华 人 民 共 和 国 国 家 标 准G B/T9 5 82 0 1 5代替G B/T9 5 81 9 8 9区 域 地 质 图 图 例G e o l o g i c a l l e g e n d su s e df o r r e g i o n a l g e o l o g i c a lm a p s2 0 1 5-0 5-1 5发布2 0 1 5-0 7-0 1实施中华人民共和国国家质量监督检验检疫总局中 国 国 家 标 准 化 管 理 委 员 会发 布吉林大学地球科学学院目 次前言引言1 范围12 术语和定义13 总则1 3.1 基本原则1 3.2 分类与编码规则14 图例2 4.1 地质点状要素图例2 4.2 地质构造图例7 4.3 地质成因(相、带)图例2 8 4.4 岩石花纹图例3 2 4.5 矿物、矿石及矿体(层)图例9 2 4.6 地质工程图例1 0 3 4.7 矿产图图例1 1 0 4.8 地质灾害图例1 6 0 4.9 地质旅游景点图例1 6 2 4.1 0 地貌类型图例1 6 5 4.1 1 地质体单位代号1 8 6 4.1 2 岩石名称代号2 1 1 4.1 3 矿物、矿石名称及代号2 3 4 4.1 4 岩相代号2 5 1 4.1 5 地质年龄测定方法代号2 5 6附录A(规范性附录)岩石花纹设计原则及组合方法2 5 9附录B(资料性附录)不同岩石粒度划分对比表2 6 3附录C(资料性附录)矿床成矿时代、成因类型,矿石花纹及矿体、矿层表示方法示例2 6 4附录D(资料性附录)沉积建造图例的创建及应用示例2 6 7参考文献2 7 0G B/T9 5 82 0 1 5吉林大学地球科学学院前 言本标准按照G B/T1.12 0 0 9给出的规则起草。本标准代替G B/T9 5 81 9 8 9 区域地质图图例,本标准与G B/T9 5 81 9 8 9 区域地质图图例 相比,主要技术变化如下:按点、线、面花纹图例内容在先,代号、符号图例在后的顺序做了重新编排;地质点状要素图例增加了4 0个(见4.1);地质构造图例与地质成因(相、带)图例增加了1 6 5个(见4.2、4.3);岩石花纹图例增加了2 7 9个(见4.4);矿物、矿石、矿体(层)图例增加了7 7个(见4.5);地貌类型图例增加了7 2个、代号4 4 0个(见4.1 0);地质体单位代号增加了2 0 1个(见4.1 1);岩石名称代号增加了5 2 5个(见4.1 2);矿物、矿石名称代号增加了1 7 7个(见4.1 3);岩相代号增加了1 3 2个(见4.1 4);地质年龄测定方法增加了代号3 3个(见4.1 5);重新分类与归并了地质点状要素图例、地质构造图例、地质成因(相、带)图例(见4.1、4.2、4.3);岩石花纹图例,将岩石特征成分、结构、构造基本花纹和三大岩类花纹合为一章,并做了详细分类,尤其对变质岩细分为1 2部分(见4.4);脉岩归至岩石花纹图例中,5类脉岩使用通用样式,分别由橙色表示碱性岩脉、墨绿色表示超基性岩脉、绿色表示基性岩脉、蓝色表示中性岩脉和红色表示酸性岩脉,其岩性采用相对应的侵入岩符号(代号)以区分(见4.4);地质体单位代号由老到新按年代地层单位、地质年代单位、岩石地层单位(包括非正式地层单位等)、侵入岩年代及单位及其阶、次的代号表示,补充了与之相关的最新的年代地层及地质年代划分内容(4.1 1);对岩石名称代号按三大岩类,做了更为详细的系统分类编排(见4.1 2);将原“矿床成矿时代、成因类型,矿石花纹及矿体、矿层表示方法举例”“沉积建造图例的创建及应用示例”两部分,从正文中调整出作为标准的资料性附录表述(参见附录C、附录D);地质术语英文增加了50 0 0余条。本标准由中华人民共和国国土资源部提出。本标准由全国国土资源标准化技术委员会(S A C/T C9 3)归口。本标准起草单位:中国地质调查局发展研究中心。本标准主要起草人:其和日格、李景朝、杨东来、张克信、赵佳、朱云海、赵军。本标准所代替标准的历次版本发布情况为:G B/T9 5 81 9 8 9。G B/T9 5 82 0 1 5吉林大学地球科学学院引 言随着我国地质调查与研究的不断深入,数据库技术、地质资料信息应用技术和信息化建设的迅速发展,地质图所反映和承载的信息量不断增加,1 9 8 9年发布实施的G B/T9 5 81 9 8 9 区域地质图图例 已不能完全满足现阶段区域地质图件和空间数据库建设的需要,为此,中国地质调查局于2 0 0 9年立项开展对 区域地质图图例(G B/T9 5 81 9 8 9)标准的修订,于2 0 1 3年5月完成修订工作。新修订的 区域地质图图例 充分考虑了区域地质图件的编绘、制图、出版及空间地质图数据库建设的现状和需求,最大限度地扩充了图例的数量,包括图例44 6 6个,新增图例21 6 5个。该标准的发布实施,将对我国地质图件的编绘制印、出版工作的规范化、标准化起到积极的推进作用,对促进计算机辅助编制地质矿产图件提供了良好的基础。G B/T9 5 82 0 1 5吉林大学地球科学学院区 域 地 质 图 图 例1 范围本标准规定了区域地质图图例的代号、符号与花纹及其表示方法与原则。本标准适用于区域地质调查、野外填图及室内地质编图、制图与出版;编辑其他各类专题地质图件可参照执行。2 术语和定义下列术语和定义适用于本文件。2.1图例 l e g e n d;s y m b o l地质图上点、线、面状要素表示地质属性符号或代号的总称,是图上用符号、代号、图案及花纹、色彩所表示特征、表示方法的释义和说明。2.2代码 c o d e一组由字符、符号或信号码元以离散形式表示信息的明确的规则体系。3 总则3.1 基本原则3.1.1 每个图例只代表一种地质内容,保证其地质含义的唯一性。3.1.2 表示岩石和矿物的图例,无论采用单色或多色时,图例所表示的符号与花纹的地质属性含义不变。3.1.3 岩石和矿物的图例,本标准只列出最为常见的基本岩石与矿物分类的主要类型。3.1.4 对地质工作中已经使用多年、约定俗成的图例,如无原则性异议,保留原来的使用习惯。3.1.5 在制图中遇到本标准中没有的图例时,可在本标准规定的原则范围内,根据具体情况,扩充相应新图例,但不可改变已有图例及其含义。3.2 分类与编码规则3.2.1 本标准的图例代码采用复合编码规则,分四级1 0位码表述,具体叙述如下(见图1):基本要素 标识部分 地质专业三级分类地质专业二级分类地质专业一级分类 分类部分图1 图例代码编码规则a)一级分类:第12位码,具有含义的两个英文大写字母,是本分类地质属性英文术语的缩写,1G B/T9 5 82 0 1 5吉林大学地球科学学院用来表示图例地质属性分类的一级代码;b)二级分类:第34位码,具有含义的两个英文大写字母,用来表示地质属性的二级分类代码;c)三级分类:第56位码,又一级有含义的两位数字顺序码,表示图例类的属性状态分类码,以0 15 0表示;d)基本要素:第71 0位码,四位数字顺序码,表示图例的属性状态的最基本要素的分类码,以0 0 0 19 9 9 9表示。3.2.2 示例4.2地质构造图例中的1 0位文字与数字“G S AT 0 1 0 0 0 2”,分别表示:a)G S:地质构造图例(g e o l o g i c a l s t r u c t u r e l e g e n d)有地质属性含义的一级分类代码;b)AT:产状要素(a t t i t u d ee l e m e n t s)也是有地质属性含义的二级分类代码;c)0 1:属于地层产状类的三级分类代码;d)0 0 0 2:水平地层产状,属于最基本的地层产状术语。4 图例4.1 地质点状要素图例地质点状要素图例见表1。制图单位为毫米(mm)。表1代码(C o d e)名称(N a m e)英文名称(E n g l i s hn a m e)图例(L e g e n do rs y m b o l)制图参数(C a r t o g r a p h i cp a r a m e t e r s)使用说明(N o t e so nu s a g e)4.1 地质点状要素图例 G e o l o g i c a lp o i n t l e g e n d4.1.1 地质观测点 P o i n t o fo b s e r v a t i o nG P O B 0 1 0 0 0 1观测路线及观测点o b s e r v a t i o nr o u t ea n dp o i n t圆径2G P O B 0 1 0 0 0 2天然露头观测点o b s e r v a t i o np o i n to fn a t u r a l e x p o s u r e圆径2G P O B 0 1 0 0 0 3人工露头观测点o b s e r v a t i o np o i n to f a r t i f i c i a l e x p o s u r e圆径2G P O B 0 1 0 0 0 4残积点o b s e r v a t i o np o i n to f r e s i d u a l d e p o s i t圆径2G P O B 0 1 0 0 0 5坡积点o b s e r v a t i o np o i n to f t a l u s圆径2G P O B 0 1 0 0 0 6重砂测量观测点o b s e r v a t i o np o i n to fh e a v yp l a c e rs u r v e y圆径2G P O B 0 1 0 0 0 7人工重砂样采集地点c o l l e c t i n gp l a c eo f a r t i f i c i a lh e a v yp l a c e r s a m p l e圆径2不同 类 型 观 测 点 在 编 号前面 冠 以 汉 语 拼 音 字 头表示,如:地质-D Z;水文-SW;土 壤 地 化-T D;水 系沉 积 物-S X;岩 石 光 谱-Y G;放射性测量-F S;第四纪地质-D S;点旁数字为观测点编号2G B/T9 5 82 0 1 5吉林大学地球科学学院表1(续)代码(C o d e)名称(N a m e)英文名称(E n g l i s hn a m e)图例(L e g e n do rs y m b o l)制图参数(C a r t o g r a p h i cp a r a m e t e r s)使用说明(N o t e so nu s a g e)G P O B 0 1 0 0 0 8矿化点m i n e r a l i z e ds p o t圆径2,(橙色)元素符号英文字体T i m e sN e wR o m a nG P O B 0 1 0 0 0 9矿化转石点m i n e r a l i z e db o u l d e r s p o t径3,(橙色)符号 右 上 角 字 母 为 矿 化点主要矿化元素符号4.1.2 标本样品采集点 S a m p l ec o l l e c t i o np o i n tG P S C 0 1 0 0 0 1标本采集地点及编号c o l l e c t i n gp l a c ea n dn u m b e ro f s a m p l e s等边三角形空心,边长2.5G P S C 0 1 0 0 0 2光片标本及编号p o l i s h e ds e c t i o na n dn u m b e r等边三角形实心,边长2.5G P S C 0 1 0 0 0 3薄片标本及编号s l i c es a m p l e sa n dn u m b e r圆径2G P S C 0 1 0 0 0 4
