GB 50901-2013 钢-混凝土组合结构施工规范.pdf

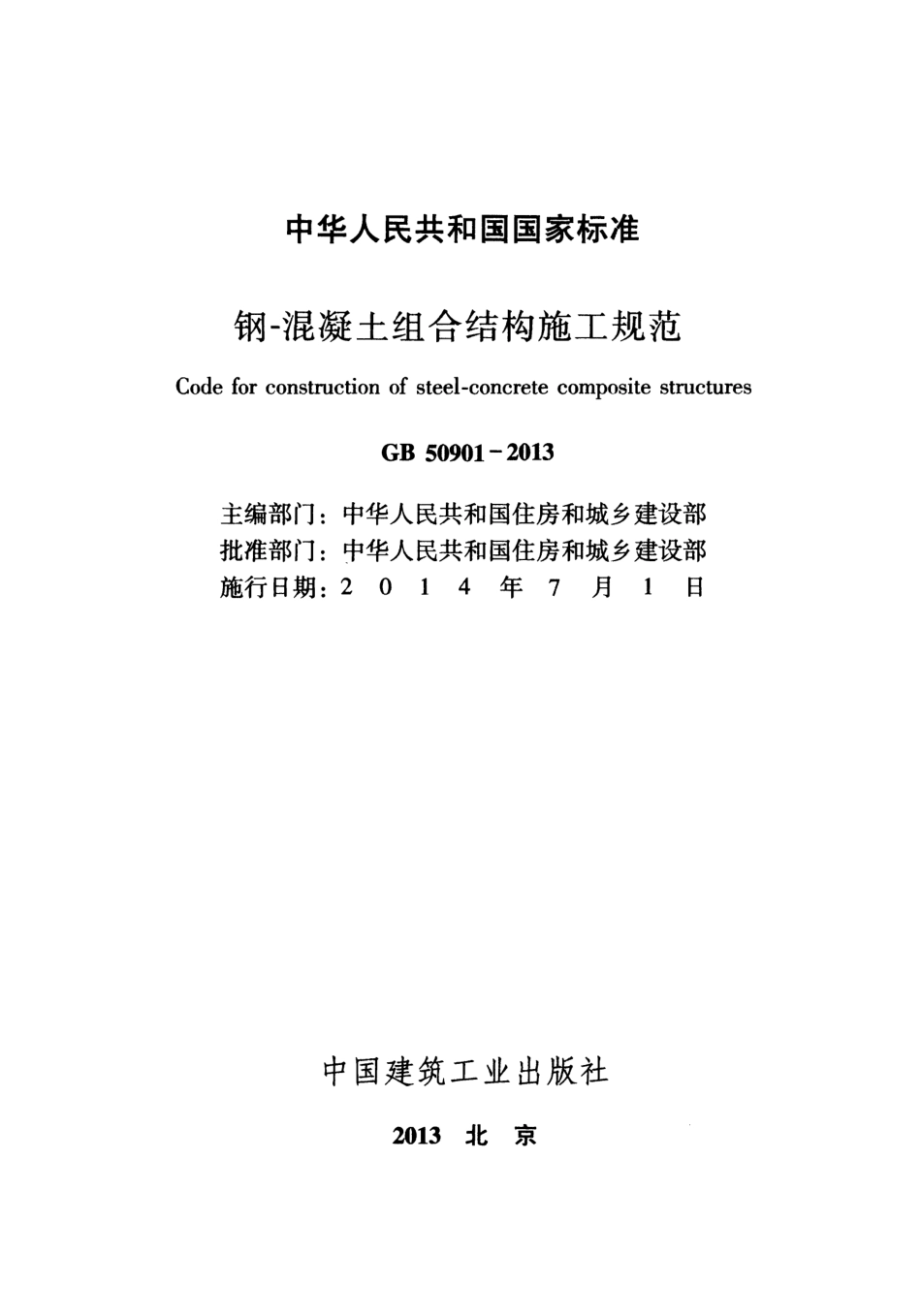

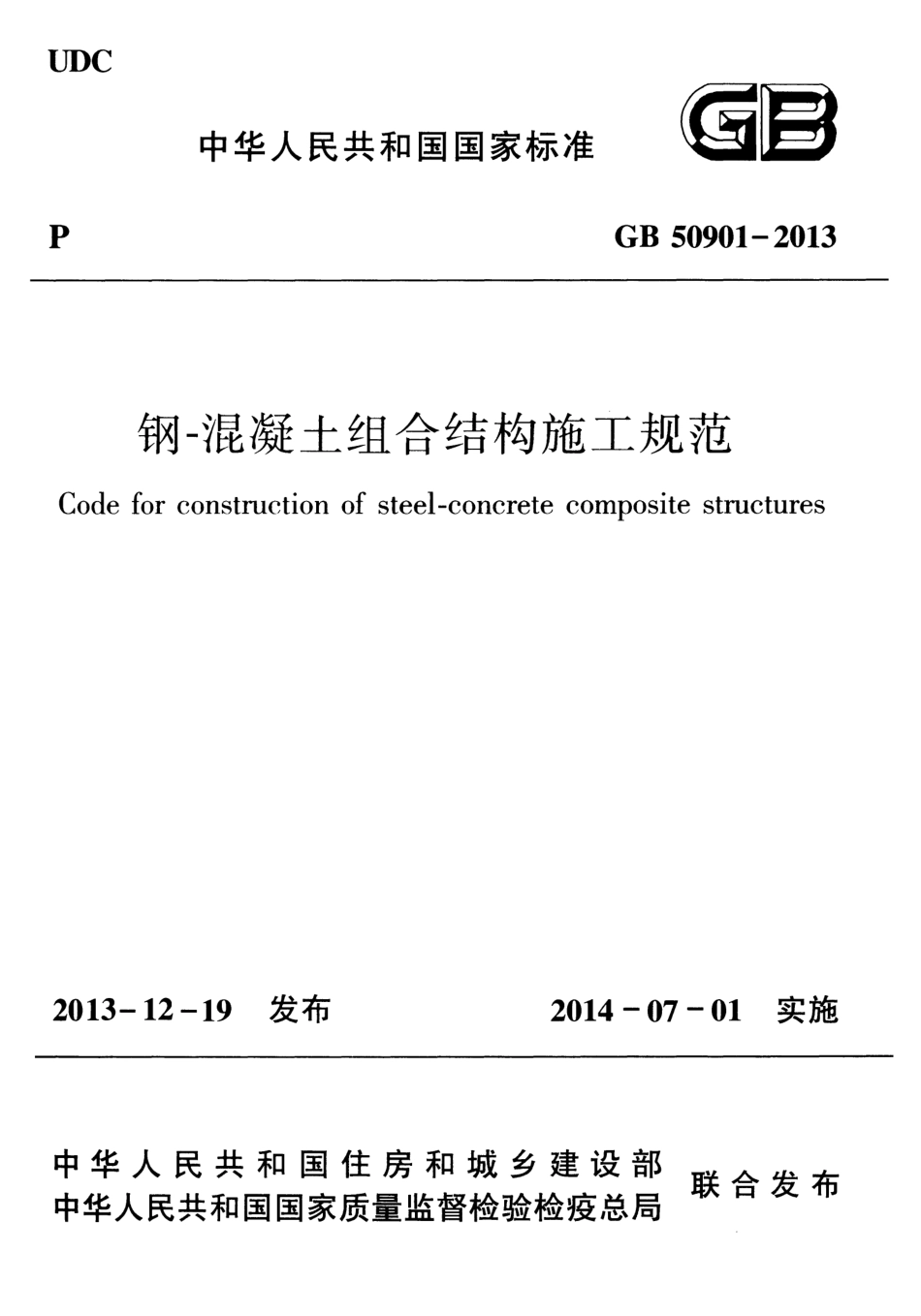

UDC 中华人民共和国国家标准(ilB p GB 50901-2013 钢混凝土组合结构施工规范Code for construction of steel-concrete composite structures 2013-12-19 发布2014-01-01 实施中华人民共和国住房和城乡建设部联合发布中华人民共和国国家质量监督检验检疫总局中华人民共和国国家标准钢混凝土组合结构施工规范Code for construction of steel-concrete composite structures GB 50901-2013 主编部门：中华人民共和国住房和城乡建设部批准部门：中华人民共和国住房和城乡建设部施行日期：20 1 4 年7 月1 日中国建筑工业出版社2013北京中华人民共和国住房和城乡建设部公告第257号住房城乡建设部关于发布国家标准钢混凝土组合结构施工规范的公告现批准钢混凝土组合结构施工规范为国家标准，编号为GB50901-2013，自2014年7月1日起实施。其中，第4.1.2、10.2.1条为强制性条文，必须严格执行。本规范由我部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国佳房和城乡建设部2013年12月19日3 前占1口根据住房和城乡建设部关于印发（2008年工程建设标准规范制订、修订计划（第一批）的通知（建标2008102 号）的要求，规范编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上编制本规范。本规范主要技术内容是：总则、术语和符号、基本规定、材料与构件、钢管混凝土柱、型钢混凝土柱、型钢混凝土梁、钢混凝土组合剪力墙、钢混凝土组合板、质量验收。本规范中以黑体字标志的条文为强制性条文，必须严格执行。本规范由住房和城乡建设部负责管理和对强制性条文的解释，由中国建筑第二工程局有限公司负责具体技术内容的解释。执行过程中如有意见或建议，请寄送中国建筑第二工程局有限公司（地址z北京市西城区广安门南街42号中建二局大厦科技部，邮政编码：100054）。本规范主编单位：中国建筑第二工程局有限公司中国建筑股份有限公司本规范参编单位：中建一局集团建设发展有限公司中建保华建筑有限责任公司中建钢构阳光惠州有限公司清华大学哈尔滨工业大学中国建筑第五工程局有限公司中国建筑第八工程局有限公司中建城市建设发展有限公司4 坪芬波模瑞吉邻琴宝巧晶永宝有瑞司程张张黄何田徐霍司公公限芳峰银贵明斌斌金成刚限有景玉进学道院毕有局李李王刘周夏潘汪郭费份司程股公工明兵国畴跃维昌娟中永构限三志海建源强贺迎贤慧钢有第张王聂赵杨田陈贺孙廖萧构筑杭钢建文峰春利旭杰生信跃辉江建国绪俊顺华建嗣晓浙中中肖高贾孙姜高樊杨冯董员员人人草查起审要要主主范范规规本本5 目次1 总则2 术语和符号.2 2.1 术语.2 2.2 符号.3 3 基本规定43.1 一般规定.4 3.2 施工组织.4 3.3 节点施工.5 3.4 施工深化设计.5 4 材料与构件74.1 一般规定.7 4.2 钢材.7 4.3 连接材料.7 4.4混凝土.8 4.5 钢构件.8 5 钢管混凝土柱.10 5.1 一般规定.10 5.2施工要点.10 6 型钢混凝土柱.13 6.1 一般规定.13 6.2施工要点.13 7 型钢混凝土梁.19 7.1 一般规定.19 7.2施工要点.19 8 钢混凝土组合剪力墙.22 6 8.1 一般规定.22 8.2 施工要点.22 9 钢混凝土组合板.30 9.1 一般规定.30 9.2施I要点.30 10 质量验收.33 10.1 一般规定.33 10.2 型钢与钢筋连接分项工程检验评定.35 附录A型钢（钢管）与钢筋连接分项工程检验批质量验收记录.38 附录B钢筋套筒连接抗拉强度检验试验方法.40 本规范用词说明.41 引用标准名录.42 附：条文说明.43 7 Contents 1 General Provisions.1 2 Terms and Symbols.2 2.1 Terms.2 2.2 Symbols.3 3 Basic Requirements.4 3.1 General Requirements.4 3.2 Construction Orgamzat1on.4 3.3 Joint Construction 5 3.4 Construction Detailing Design.5 4 Materials and Components.7 4.1 General Requirements 7 4.2 Steel.7 4.3 Joint Materials.7 4.4 Concrete 8 4.5 Steel Components.8 5 Concrete-filled Steel Tube Columns.10 5.1 General Requirements 10 5.2 Key Construction Points.10 6 Steel Reinforced-concrete Columns 13 6.1 General Requirements .13 6.2 Key Construction Pomts.13 7 Steel Reinforced-concrete Beams.19 7.1 General Requirements.19 7.2 Key Construction Pomts.19 8 Steel Reinforced concrete Composite Shear Walls 22 8 8.1 General Requirements.22 8.2 Key Construction Points .22 9 Steel-Concrete Composite Floors labs 30 9.1 General Requirements.30 9.2 Key Construction Points.30 10 Divisional-project Completion Acceptance.33 10.1 General Regulations.33 10.2 Reinforcements steel Joint Inspection and Assesment35 Appendix A Reinforcements steel Joint Inspection Lot Quality Acceptance Records.38 Appendix B The Tensile-strength Test Method of Steel-sleeve-connection.40 Explanation of Wording in This Code.41 List of Quoted Standards.42 Addition:Explanation of Provisions.43 9 1总则1.0.1 为保证钢混凝土组合结构工程施工质量，做到技术先进，经济合理，施工安全，节能环保，制定本规范。1.o.2 本规范适用于工业与民用建筑和一般构筑物的钢混凝土组合结构工程施工及验收。1.0.3 钢71昆凝土组合结构工程施工除应符合本规范外，尚应符合国家现行有关标准的规定。1 2 术语和符号2.1术语2.1.1 钢混凝土组合构件steel-concrete composite struct旧emembers 由型钢或钢管或钢板与钢筋混凝土组合而成的结构构件。2.1.2 钢混凝土组合结构steel-concrete composite structures 由钢混凝土组合构件组成的结构。2.1.3 型钢混凝土柱steel reinforced-concrete columns 钢筋混凝土截面内配置型钢的柱。2.1.4 钢管混凝土柱concrete-filled steel tube columns 在钢管内浇筑混凝土并由钢管和管内混凝土共同承担荷载的柱，包括圆形、矩形、多边形及其他复杂截面的钢管混凝土柱。2.1.5 型钢泪凝土梁steel reinforced concrete beams 钢筋混凝土截面内配置型钢梁的梁。2.1.6钢混凝土组合剪力墙steel reinforced-concrete com-posi te shear walls 钢筋混凝土截面内配置型钢的剪力墙。2.1.7 钢板混凝土剪力墙steel plate reinforced-concrete shear walls 钢筋混凝土截面内配置钢板的剪力墙。2.1.8钢斜撑混凝土剪力墙steel concealed bracing concrete composite shear walls 钢筋混凝土截面内配置钢斜撑的剪力墙。2.1.9钢混凝土组合板steel-concretecomposite floorslabs 压型钢板通过剪力连接件与现浇混凝土共同工作承受载荷的楼板或屋面板。2 2.1.10 深化设计detailing design 在工程设计文件的基础上，针对实际施工方案，结合施工工艺情况，对工程设计图纸进行细化、补充和完善。2.2符号2.2.1 几何参数b一十宽度Fd 直径；D-内置钢板面外初始变形幅值；L一内置钢板两侧柱净距；h内置钢板上下端钢梁净距。3 3基本规定3.1一般规定3.1.1 钢7：昆凝土组合结构可包括框架结构、剪力墙结构、框架剪力墙结构、筒体结构、板柱剪力墙结构等结构体系。3.1.2 钢混凝土组合结构构件可分为柱、梁、墙、板等。3.1.3钢棍凝土组合结构工程施工单位应具备相应的工程施工资质，并应建立安全、质量和环境的管理体系。3.1.4钢混凝土组合结构工程施工前设计单位应对设计图纸进行技术交底，建设单位应组织参建单位对施工图纸进行会审。3.1.5 钢混凝土组合结构工程施工前应取得经审查通过的施工组织设计和专项施工方案等技术文件。3.1.6 钢混凝土组合结构工程施工单位应对设计图纸进行深化设计，并应经设计单位认可。3.1.7 钢混凝土组合结构工程施工所采用的各类计量器具，均应经校准合格，且应在有效期内使用。3.1.8钢混凝土组合结构工程施工中采用的新技术、新工艺、新材料、新设备，首次使用时应进行试验和检验，其结果须经专家论证通过。3.1.9 钢混凝土组合结构施工过程中应采取切实措施，减少？昆凝土收缩。3.2施工组织3.2.1 钢混凝土组合结构现场平面布置应根据钢结构工程施工与混凝土工程施工的交叉作业、堆场布置、作业环境等因素综合确定。3.2.2钢混凝土组合结构工程施工中垂直运输、安装施工应编4 制专项方案。3.2.3 钢混凝土组合结构工程施工应编制交叉和高空作业安全专项方案。3.3节点施工3.3.1 钢混凝土组合结构中钢筋与钢构件的连接应根据节点设计情况，可采用钢筋绕开法、穿孔法、连接件法及其组合方法等。3.3.2钢混凝土组合结构施工中对于重要的复杂节点，施工前宜按1:1的比例进行模拟施工，根据模拟情况进行节点的优化设计，并应进行工艺评定。3.4 施工深化设计3.4.1 施工深化设计应符合国家现行有关标准的规定，应在施工图的基础上进行，深化设计图应征得设计单位同意后方可施工。3.4.2施工深化设计应在施工工艺、结构构造等相关要求的基础上，应包括下列内容：1 配筋密集部位节点的设计放样与细化；型钢梁与型钢柱、型钢柱与梁筋、钢梁与梁筋、带钢斜撑或型钢混凝土斜撑连接与梁柱连接的连接方法、构造要求；2混凝土与钢骨的粘结连接构造、机电预留孔洞布置、预埋件布置等；3混凝土浇筑时需要的灌浆孔、流淌孔、排气孔和排水孔等；4 构件加工过程中加劲板的设计；5 根据安装工艺要求设置的连接板、吊耳等的设计36 钢混凝土组合椅架等大跨度构件的预起拱；7 混凝土浇筑过程中可能引起的型钢和钢板的变形验算及加强措施分析。5 3.4.3 当钢混凝土组合结构工程施工方法或顺序对主体结构的内力和变形产生较大影响，或设计文件有特殊要求时，应进行施工阶段力学分析，并应对施工阶段结构的
