GB 50843-2013 建筑边坡工程鉴定与加固技术规范.pdf

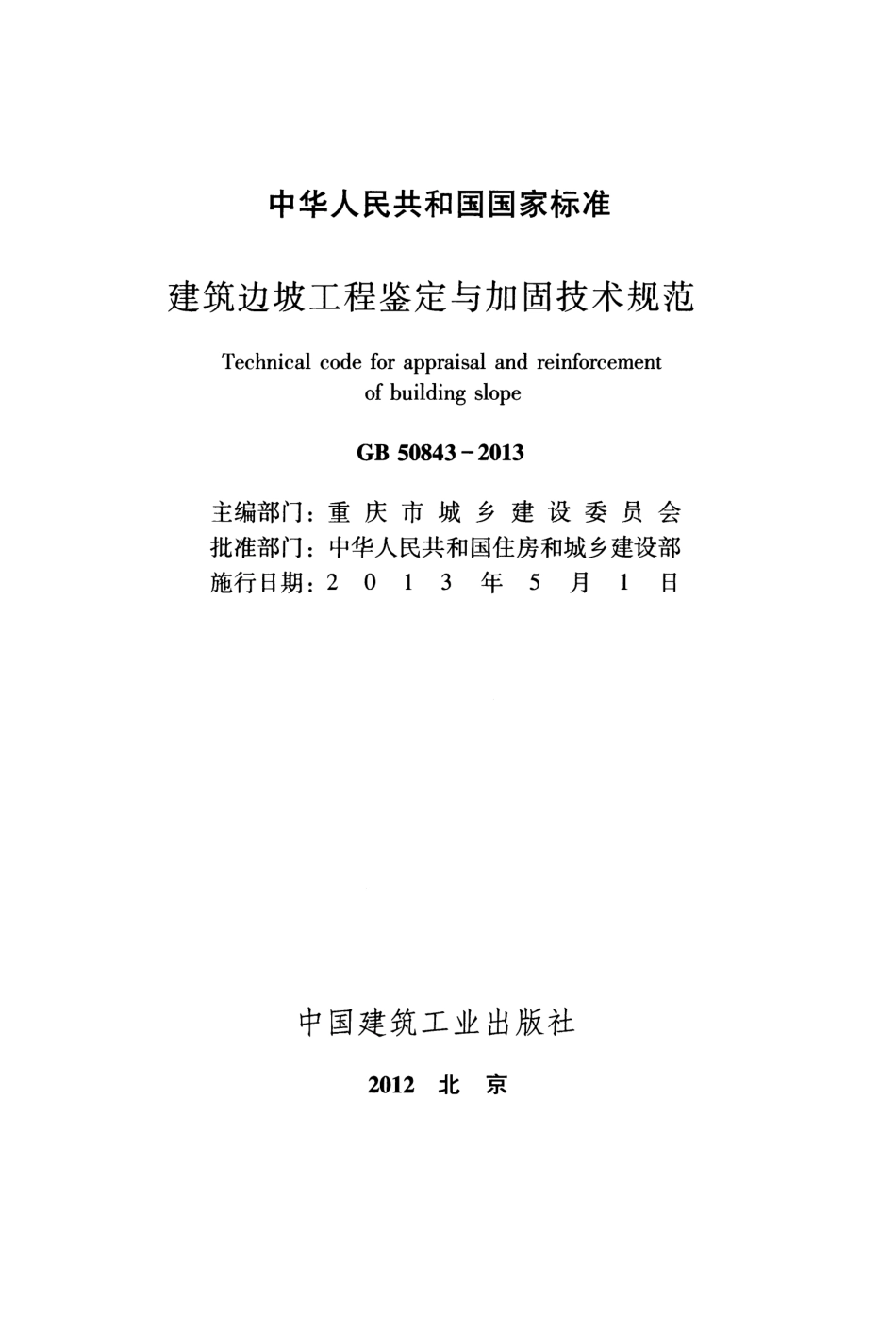

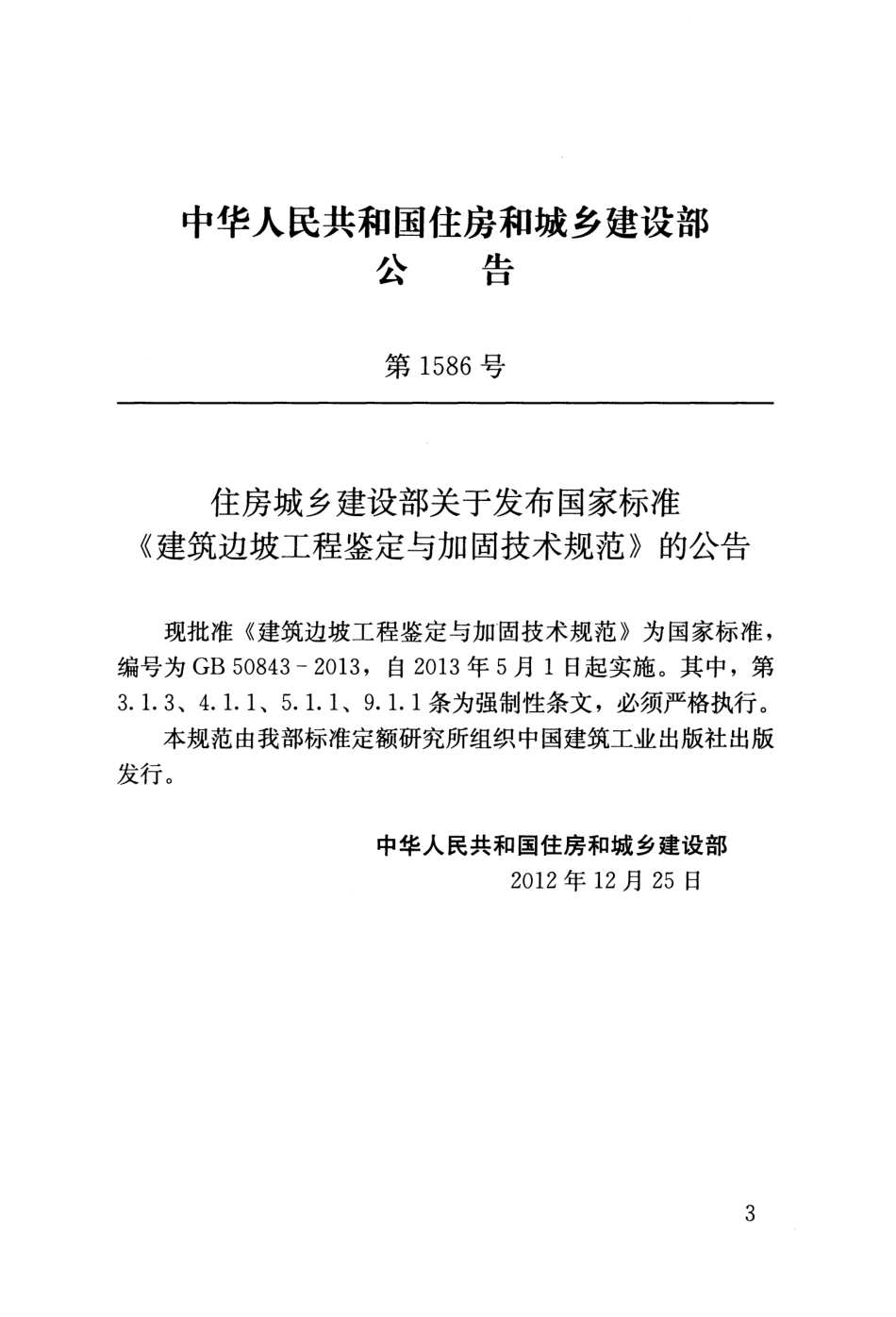

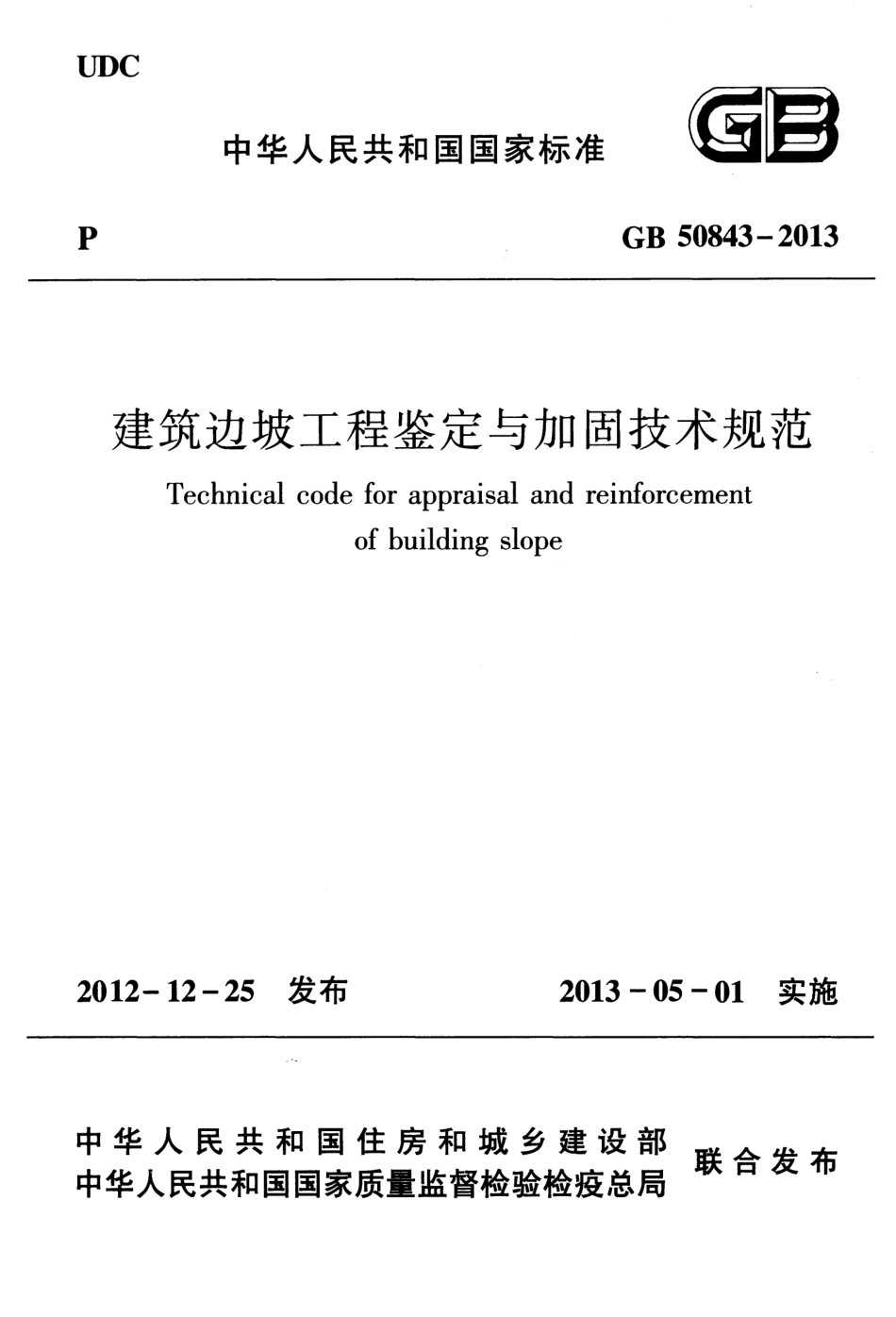

UDC 中华人民共和国国家标准 P GB 50843-2013 建筑边坡工程鉴定与加固技术规范Technical code for appraisal and reinforcement of building slope 2012-12-25 发布2013-05-01 实施中华人民共和国住房和城乡建设部联合发布中华人民共和国国家质量监督检验检疫总局中华人民共和国国家标准建筑边坡工程鉴定与加固技术规范Technical code for appraisal and reinforcement of building slope GB 50843-2013 主编部门:重庆市城乡建设委员会批准部门:中华人民共和国住房和城乡建设部施行日期:2 0 1 3 年5 月1 日中国建筑工业出版社2012北京中华人民共和国住房和城乡建设部公告第1586号住房城乡建设部关于发布国家标准建筑边坡工程鉴定与加固技术规范的公告现批准建筑边坡工程鉴定与加固技术规范为国家标准，编号为GB508432013，自2013年5月1日起实施。其中，第3.1.3、4.1.1、5.1.1、9.1.1条为强制性条文，必须严格执行。本规范由我部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国住房和城乡建设部2012年12月25日3 前根据住房和城乡建设部关于印发(2009年工程建设标准规范制订、修订计划的通知(建标2009J88号)的要求，规范编制组经广泛调查研究，认真总结实践经验，参考有关国内标准和国际标准，并在广泛征求意见的基础上，编制本规范。本规范主要技术内容是:总则、术语和符号、基本规定、边坡加固工程勘察、边坡工程鉴定、边坡加固工程设计计算、边坡工程加固方法、边坡工程加固、监测和加固工程施工及验收。本规范中以黑体字标志的条文为强制性条文，必须严格执行。本规范由住房和城乡建设部负责管理和对强制性条文的解释，由重庆一建建设集团有限公司负责具体技术内容的解释。执行过程中如有意见或建议，请寄送重庆一建建设集团有限公司(地址:重庆市九龙坡区滩子口广厦城一号办公楼;邮政编码:400053)。4 本规范主编单位:重庆一建建设集团有限公司重庆市设计院本规范参编单位:中国建筑技术集团有限公司重庆市建筑科学研究院中冶建筑研究总院有限公司四川省建筑科学研究院重庆大学建设综合勘察研究设计院有限公司重庆市建设工程勘察质量监督站广厦建设集团有限责任公司本规范主要起草人:郑生庆陈希吕汤启明刘兴远姚刚胡建林何平林文修周忠明王德华郭明田董勇叶晓明冉艺陈阁琳何开明周长安廖乾章王嘉琳方玉树张培文本规范主要审查人:郑颖人张苏民薛尚龄伍法权陈跃熙钱志雄贾金青唐秋元康景文5 目次1 总则-2 术语和符号.22.1 术语.2 2.2 符号.4 3 基本规定.7 3.1 一般规定.7 3.2 边坡工程鉴定.7 3.3 边坡工程加国设计.8 4 边坡加固工程勘察.10 4.1 一般规定.10 4.2 勘察工作.10 4.3 稳定性分析评价.11 4.4 参数取值.12 5 边坡工程鉴定.14 5.1 一般规定.14 5.2 鉴定的程序与工作内容.145.3 调查与检测.18 5.4 鉴定评级标准.20 5.5 支护结构构件的鉴定与评级.22 5.6 子单元的鉴定评级.24 5.7 鉴定单元的鉴定评级.25 6 边坡加固工程设计计算.276.1 一般规定.27 6.2 计算原则.27 6 6.3 计算参数.29 7 边坡王程加固方法.32 7.1 一般规定.32 7.2 削方减载法.32 7.3 堆载反压法.33 7.4 锚固加固法.34 7.5 抗滑桩加固法.36 7.6 加大截面加固法.37 7.7 注浆加固法.37 7.8 截排水法.39 8 边坡工程加固.42 8.1 一般规定.42 8.2 锚杆挡墙工程的加固.43 8.3 重力式挡墙及悬臂式、扶壁式挡墙工程的加固.44 8.4 桩板式挡墙工程的加固.45 8.5 岩石锚喷边坡工程的加固.46 8.6 坡率法边坡工程的加固.47 8.7 地基和基础加固.47 9 监测.48 9.1 般规定.48 9.2 监测工作.48 9.3 监测数据处理.51 9.4 监测报告.51 10 加固工程施工及验收.53 10.1 一般规定.53 10.2 施工组织设计.53 10.3 施工险情应急措施.54 10.4 工程验收.55 附录A原有支护结构有效抗力作用下的边坡稳定性7 计算方法.56附录B支护结构地基基础安全性鉴定评级.61 附录C鉴定单元稳定性鉴定评级.64 本规范用词说明.66 引用标准名录.67 附:条文说明.的8 Contents 1 General Provisions.1 2 Terms and Symbols.2 2.1 Terms 2 2.2 Symbols 4 3 Basic Requirements.7 3.1 General Requirements7 3.2 Appraisal of Slope Engineering7 3.3 Slope Engineering Strengthening Design 8 4 Geological Investigation of Slope Strengthening Engineering.10 4.1 General Requirements10 4.2 Geological Investigation of Slope10 4.3 Stability Assessment of Slope11 4.4 Values of Parameters12 5 Appraisal of Slope Engineering.14 5.1 General Requirements14 5.2 Procedures and Contents of Appraisal14 5.3 Investigation and Inspection.18 5.4 Appraisal Standards 20 5.5 Appraisal of Retaining Structure Components 22 5.6 Sub-system Appraisal 24 5.7 Appraisal of Appraisal Unit25 6 Slope Strengthening Engineering Calculation 27 6.1 General Requirements27 9 6.2 Calculation Principle.27 6.3 Parameters for Calculation.29 7 Slope Engineering Strengthening Method.32 7.1 General Requirements .32 7.2 Cut Unloading at Top of Slope.32 7.3 Back Loading at Toe of Slope.33 7.4 Anchoring Method.34 7.5 Slide-resistant Pile Method.36 7.6 Structure Member Strengthening with R.C.37 7.7 Grouting Method.37 7.8 Cut-off and Draining Method.39 8 Slope Strengthening Engineering.42 8.1 General R吨uirements.42 8.2 Anchor Retaining Wall Strengthening.43 8.3 Gravity Retaining Wall.Cantilever Retaining Wall and Counterfort Retaining Wall Strengthening .44 8.4 Pile Retaining Wall Strengthening.45 8.5 Anchoring and Shotcreting for Rock Slope Strengthening.46 8.6 Slope Ratio Method Engineering Strengthening.47 8.7 Foundation Strengthening.47 9 Monitoring of Slope Engineering.48 9.1 General Requirements.48 9.2 Monitoring.48 9.3 Monitoring Data Processing.51 9.4 Monitoring Report.51 10 Construction and Quality Acceptance of Slope Strengthening Engineering.53 10.1 General Requirements.53 10.2 Construction Design.53 10 10.3 Emergency Treatment for Construction Hazards 54 10.4 Quality Acceptance.55 Appendix A Slope Stability Calculation Method with Effective Resistance of the Original Retaining Structure.56 Appendix B Safety Appraisal of Retaining Structure Foundation.61 Appendix C Stability Appraisal of Appraisal Unit.64 Explanation of Wording in This Code.66 List of Quoted Standards.67 Addi tion:Explana tion of Provisions.69 11 1总则1.0.1 为了在既有建筑边坡工程鉴定与加固中贯彻执行国家的技术经济政策，做到技术先进、安全可靠、经济合理、确保质量及保护环境，制定本规范。1.O.2 本规范适用于岩质边坡高度为30m以下(含30m)，土质边坡高度为15m以下(含15m)的既有建筑边坡工程和岩质基坑边坡的鉴定和加固。超过上述高度的边坡加固工程以及地质和环境条件复杂的边坡加固工程除应符合本规范外，还应进行专项设计，采取有效、可靠的加固处理措施。1.0.3 软土、温陷性黄士、冻土及膨胀土等特殊性岩土和侵蚀性环境以及地震区、灾后的建筑边坡工程的鉴定和加固除应符合本规范外，尚应符合国家现行相应专业标准的规定。1.O.4 既有建筑边坡工程的鉴定及加固除应符合本规范外，尚应符合国家现行有关标准的规定。1 2 术语和符号2.1术语2.1.1 建筑边坡building slope 在建筑场地或其周边，由于建筑工程和市政工程开挖或填筑施工所形成的人工边坡和对建筑物安全或稳定有影响的自然斜坡。本规范中简称边坡。2.1.2 既有边坡工程existing building slope engineering 整体或部分已建成的建筑边坡工程。2.1.3 边坡工程鉴定appraisal of existing building slope engi-neenng 对既有边坡工程的安全性、正常使用性等进行的调查、检测、分析验算和评定等一系列活动。2.1.4 既有边坡工程加固strengthening of existing building slope engineering 对既有建筑边坡工程及其相关部分采取增强、局部更换等措施，使其满足国家现行标准规定的安全性、适用性和耐久性。2.1.5 边坡加固工程勘察geological investigation of slope strengthening engineering 边坡鉴定与加固前，针对既有边坡工程进行的岩土工程勘察活动。2.1.6加
