GB 50682-2011 预制组合立管技术规范.pdf

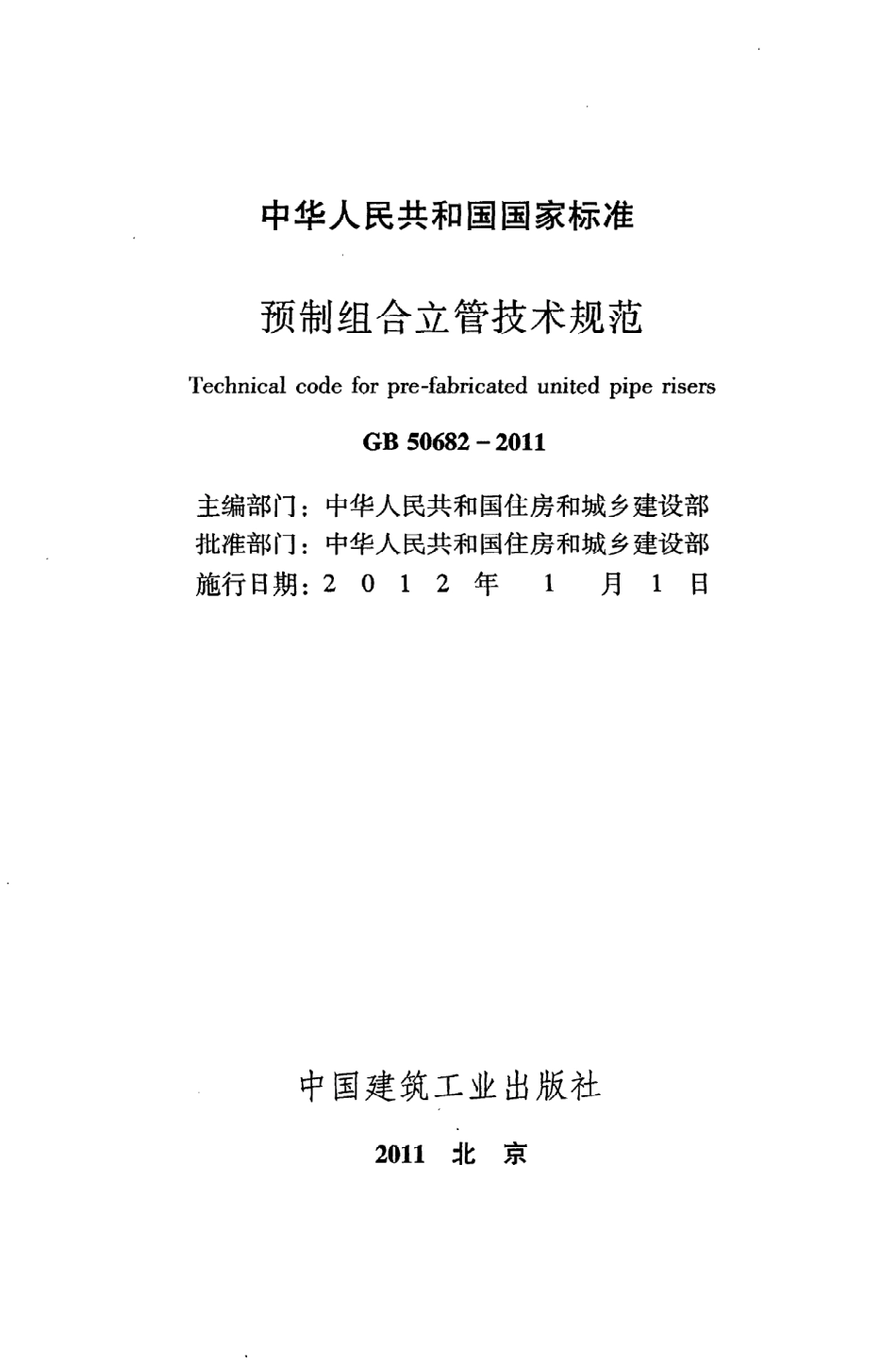

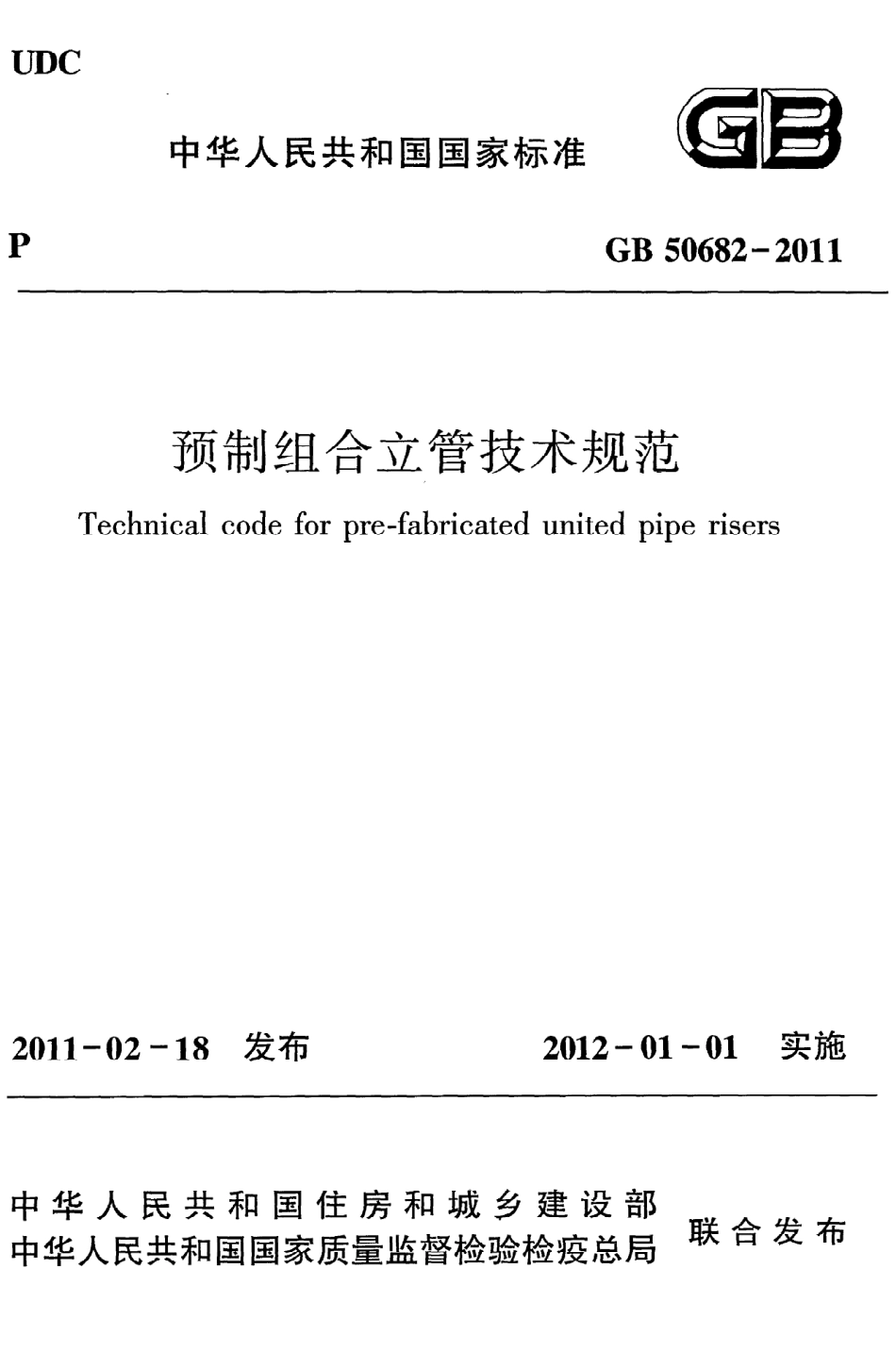

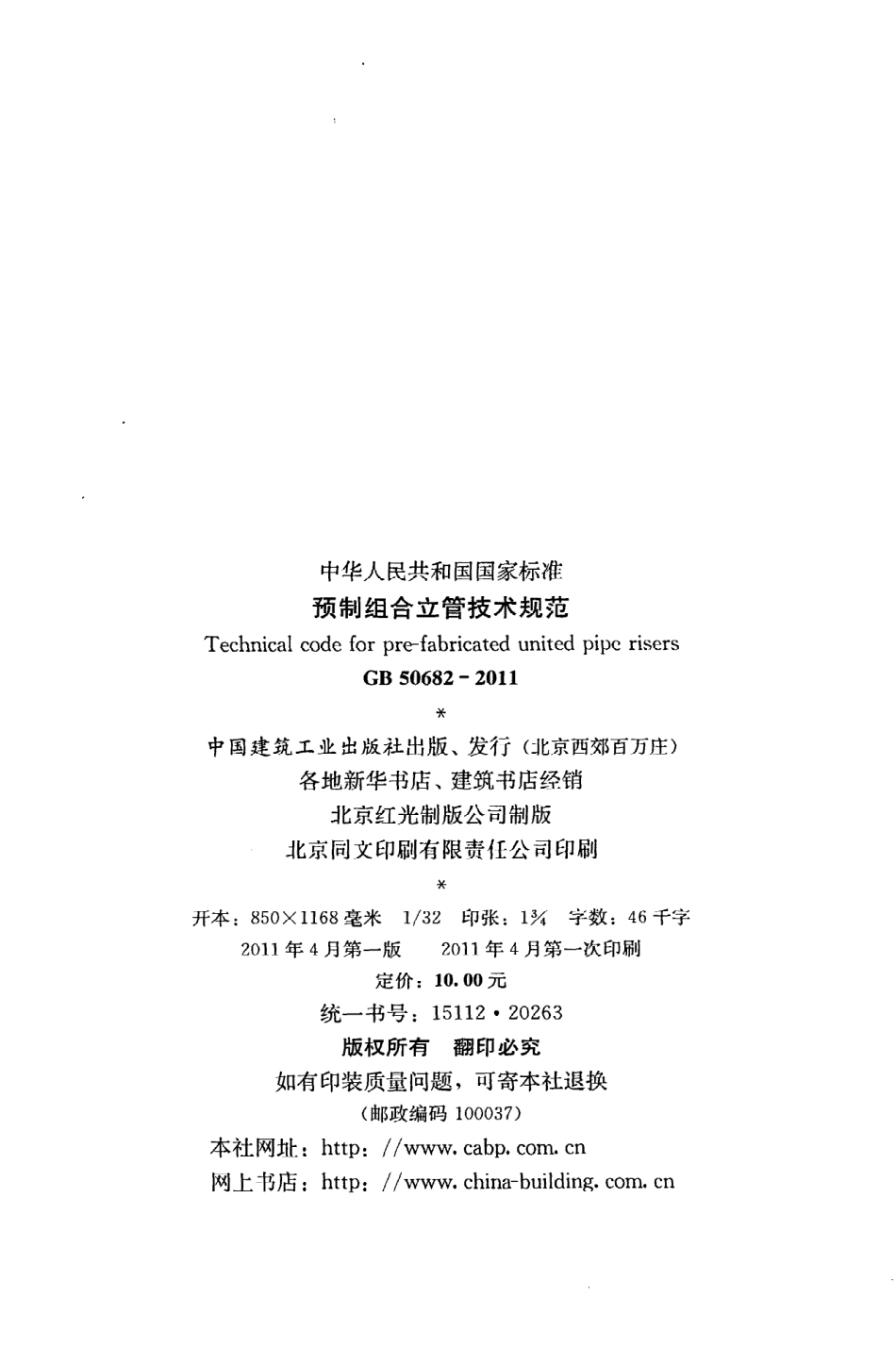

U D C中华人民共不口国 国家标，遏冒PG B5 0 6 82一2 0 1 1预制组合立管技术规范T echnicalcodeforpre一fabricatedunitedpiperisers2 0 1 1一0 2一1 8发布2 0 1 2一0 1一0 1实施中 华 人民共和 国住 房和城乡建 设部中华人民共和 国国家质量监督检验检疫总局联 合 发 布中华人民共和国国家标准预制组合立管技术规范T echnicalcodeforpre一fabricatedunitedpiperisersG B5 0 6 82一2 0 1 1主编部门：批准部门：施行日期：中华人民共和国住房和城乡建设部中华人民共和国住房和城乡建设部201 2年l月l日中国建筑工业出版社2 0 1 1北京中华人民共和国国家标准预制组合立管技术规范T echnicalcodeforpr仓fabricatedunitedpipcrisersG B 5 0 6 82一2 0 1 1中国建筑工业出版社出版、发行（北京西郊百万庄）各地新华书店、建筑书店经销北京红光制版公司制版北京同文印刷有限责任公司印刷开本：85 0 X ll6 8毫米1/3 2印张：1字数：4 6千字2 0 1 1年4月第一版2 0 1 1年4月第一次印刷定价：1 0.0 0元统一书号：1 5 1 1 22 0 2 6 3版权所有翻印必究如有印装质量 问题，可寄本社退换（邮政编码1 0 0 0 3 7)本社网址：http:/www。abp。网上书店：http:/www.china-building.C om,C n中华人民共和国住房和城乡建设部公告第9 4 8号关于发布国家标准预制组合立管技术规范的公告现批准预制组合立管技术规范为 国家标准，编号为G B50682一2 0 1 1，自2 0 1 2年1月1日起实施。其中，第5.4.6、6.2.3条为强制性条文，必须严格执行。本规范由我部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国住房和城乡建设部2 0 1 1年2月1 8日前勺J根据住房和城乡建设部关于印发2 0 0 9年工程建设标准规范制订、修订计划的通知（建标 2 0 0 988号）的要求，编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国内外先进经验，并在广泛征求意见 的基础上，编制 了本规范。本规范共分7章和3个附录。主要技术内容是：总则，术语和符号，基本规定，设计，制作，安装，试验与验收等。本规范中以黑体字标志 的条文为强制性条文，必须严格执行。本规范由住房和城乡建设部负责管理和对强制性条文的解释，由中建三局第一建设工程有限责任公司负责具体技术 内容的解释。本规范在执行过程 中，如发现需要修改或补充之处，请将意见 和建议 寄往 中建三局第一建设工程有 限责任公 司（地址：武汉市东西湖区东吴大道特1号，邮政编码：4 3 0 0 4 0,邮箱：S jygscscec.C om)，以供今后修订时参考。本规范主编单位、参编单位和主要起草人、主要审查人：主 编单 位：中建三局第一建设工程有限责任公司同济大学参编 单 位；中建三局建设工程股份有限公司华东建筑设计研究院有限公司中国机械工业建设总公司主要起草人员：黄刚戴岭王亮明岗张永红尹奎刘献伟宋明刚褚庆翔戴运华刘新海叶渝徐建中钟宝华张杰曹灵玲肖开喜田洪润主要审查人员：杨嗣信李德英张广志刘毅叶大法刘瑞敏杜昌熹要明明黄晓家徐乃一李传志李忠肖绪文吴国庆目次1总则 12术语和符号 22.1术语 ，22.2符号 ，23基本规定 54设计 64.1设计原则 64.2一般规定 64.3管道补偿产生的荷载计算 74.4荷载组合计算 84.5管架构件计算 n4.6立管系统图及组合平、剖面图 1 34.7制作及装配图 1 45制作 ，1 65.1一般规定 1 65.2管道加工 ，1 65.3管道支架制作 1 75.4装配 1 85.5工厂验收 1 95.6半成品保护 1 96安装 2 16.1施工准备 2 16.2转运与吊装 2 16.3组对 2 27试验与验收 2 467.1一般规定 2 47.2焊缝检验及压力试验 2 47.3验收 2 4附录A预制组合立管单元节质量验收记录 2 6附录B预制组合立管单元节转运交接记录 2 9附录C预制组合立管单元节吊装安全作业证 3 0本规范用词说明 3 1引用标准名录 3 2附：条文说明 3 3C ontents1G eneralP rovisions 12T ermsandsymbols 22.1T e助s 。二。22.2 5卿bols 23B asicR equirement 54D esign 64.1D esignP rinciples 64.2B asicR equirement 64.3L O adC alculationU nderP ipeC ompensation 74.4C alculationof L oadC ombinations 84.5C alculationofP ipeS upportand P arts 1 14.6S ystematicD iagramof R isers,P lanandS ectionP lanofR iserC ombination 1 34.7F abricationandA ssemblyD iagram 1 45F abrication 1 65.1G eneralR equirement 1 65.2P ipeP rocessing 1 65.3F abricationofP ipeS upport 1 75.4A ssembly 1 85.5F actoryA cceptance 1 95.6S afegaurdingofS emi一finishedP roduct 1 96I nstallation 2 16.1P reparations 2 16.2T ransferandH oisting 2 16.3A ssembly 2 287I nsP ectionandA cceP tance 2 47.1G eneralR equirement 2 47.2I nspectionofW eldi吧S eam and P ressureT est 2 47.3A cc印tance 2 4A ppendixAA cceptanceR ecordof S ectionU nitofP re-fabricatedU nitedP ipeR isers ，2 6A ppendixBT ransferR ecordof S ectionU nitofP re-fabricatedU nitedP ipeR isers 2 9A ppendixCH oistingW orkP ermitofS ectionU nitofP re-fabricatedU nitedP ipeR isers 3 0E xplanationofW ordinginT hisC ode ，3 1L istofQ uotedS tandards 3 2A ddition:E xplanationof P rovisions 3 391总则1.0.1为使预制组合立管的设计、施工及验收做到技术先进、经济适用、安全可靠，确保工程质量，制定本规范。1.0.2本规范适用于高层、超高层建筑中预制组合立管的设计、施工及验收。1.0.3预制组合立管的设计、施工与验收除应符合本规范外，尚应符合国家现行有关标准的规定。2术语和符号2.1术语2.1.1预制组合立管pre-fabricatedunitedpiperisers将一个管井内的拟组合安装的管道作为一个单元，以一个或几个楼层分为一个单元节，单元节内所有管道及管道支架预先制作并装配，运输至施工现场进行整体安装的一组管道。2.1.2套管撑板S upportingplateof sleeve焊接于管道套管上的钢板，是套管与管道框架间的支撑件。2.1.3管道框架supportingframe由多根支架梁组成，通过可转动支架固定于主体结构上的一组管道组合支撑框架。2.1.4可转动支架rotatablebracket管道框架与主体结构连接的部件，通过螺栓与管道框架连接，可转动支架端头焊接连接板，与主体结构连接固定。2.1.5可转 动 支架 连接 板processconnectionof rotatablebracket可转动支架与主体结构的连接件。2.1.6管道框架封板blockingplateofsupportingframe管道框架水平封堵钢板。2.1.7转立试验hoistandS tandingtest预制组合立管在工厂进行的用于验证组合单元结构承载力、变形等的翻转、竖立试吊作业。2.2符号2.2.1作用和作用效应设计值F t辛 卜 偿器位移产生的轴向弹性力；2F ml管道补偿对最下端固定支架的作用力；F tl最下端管道补偿器的轴向弹性力；F hl最下端管道补偿器的内压作用力；凡论管道补偿器对最上端固定支架的作用力；F hZ最上端管道补偿器的内压作用力；F t:最上端管道补偿器的轴向弹性力；F n固定支架承受的荷载设计值；F l最下端固定支架上承受的荷载设计值；F p:作用于最下端固定支架上的管道内压作用力；凡最上部固定支架上承受的荷载设计值；凡2作用于最上端固定支架上的管道内压作用力；F P n作用于固定支架上的管道内压作用力；F b固定支架连接板承受的荷载设计值；F、套管撑板承受的荷载设计值；F f管道框架承受的荷载设计值；F。管架所承受的封堵材料的重量；F r可转动支架承受的荷载设计值；F。可转动支架连接板承受的荷载设计值；M天同一截面处绕x轴的弯矩。2.2.2计算指标户抗剪强度设计值；介螺栓的承压强度设计值；夕角焊缝的强度设计值；K卒 卜偿器轴向刚度；尸，管道试压压强；af垂直于焊缝长度方向的应力。2.2.3几何参数A压力不平衡式补偿器的有效截面积；A。螺栓的净截面积；d螺栓杆直径；I毛截面惯性矩；h。角焊缝的计算厚度；仓五管道轴向伸缩量；L固定支架之间的管段长度；Z框架梁的跨度；Z r可转动支架的跨度；Z w角焊缝计算长度；S计算剪应力处以上 毛截面对中和轴的面积矩；t承压构件总厚度；tw腹板厚度；W n、对x轴的净截面模量。2.2.4计算系数及其他n、受剪面数 目；t闭合温差；a管道的线膨胀系数；八正面角焊缝的强度设计值增大系数；沁截面塑性发展系数。3基 本 规定3.0.1预制组合立管宜在工程设计阶段完成方案设计，施工阶段进行深化设计。3.0.2预制组合立管的深化设计应依据设计文件选用管材和管道连接方式，管材及连接材料等的选择必须符合国家现行的有关产品标准的规定。4设计4.1设计 原 则4.1.1预制组合立管设计应包括管道系统的工作压力、工作温度、流体特性、环境和各种荷载等。4.1.2预制组合立管设计应包括管道的热膨胀计算，通过计算选择合适的补偿器和固定支架形式，立管预留口标高应按热位移计算结果进行确定。4.1.3预制组合立管设计应包含构造设计与构件计算，并绘制立管系统图、单元节制作图、单元节装配图，编制制作及安装说明书。4.1.4预制组合立管的构造设计应符合下列规定：1应满足管井防火封堵设计和相关施工规范及设计文件的要求；2应满足后续施工作业及检修的要求，运输道路及现场水平、垂直运输条件和施工机械的性能；3其分节应与结构工程施工保持协调，满足各工序的流水作业。4.2一般规 定4.2.1预制组合立管的管道支架强度及变形计算时应对同时作用在管道支架上的所有荷载加以组合，按施工状态和运行状态的各种工况分别进行荷载计算，取其中最不利的组合进行计算。4.2.2预制组合立管的管道热补偿设计，应符合下列规定：1管道的轴向补偿及补偿量；2固定支架和结构承受的作用力；3补偿器的合理选型。4.2.3预制组合立管的管道支架进行计算时应包括下列内容：1固定支架连接板的强度计算；2套管撑板的强度计算；3管道框架的强度和变形计算；4可转动支架的强度和变
