GB 50949-2013 扩声系统工程施工规范 50949 2013 扩声系统 工程施工 规范

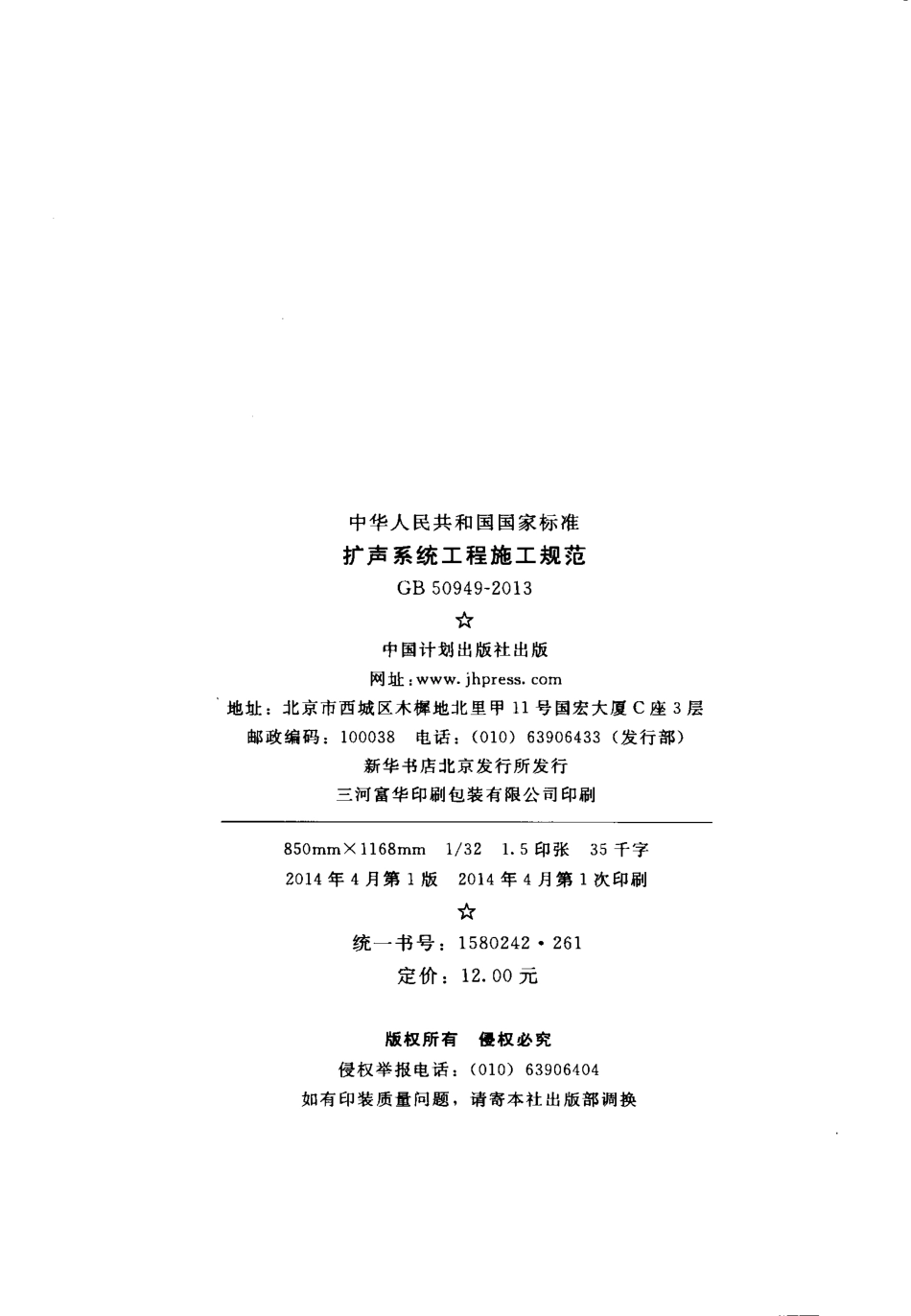

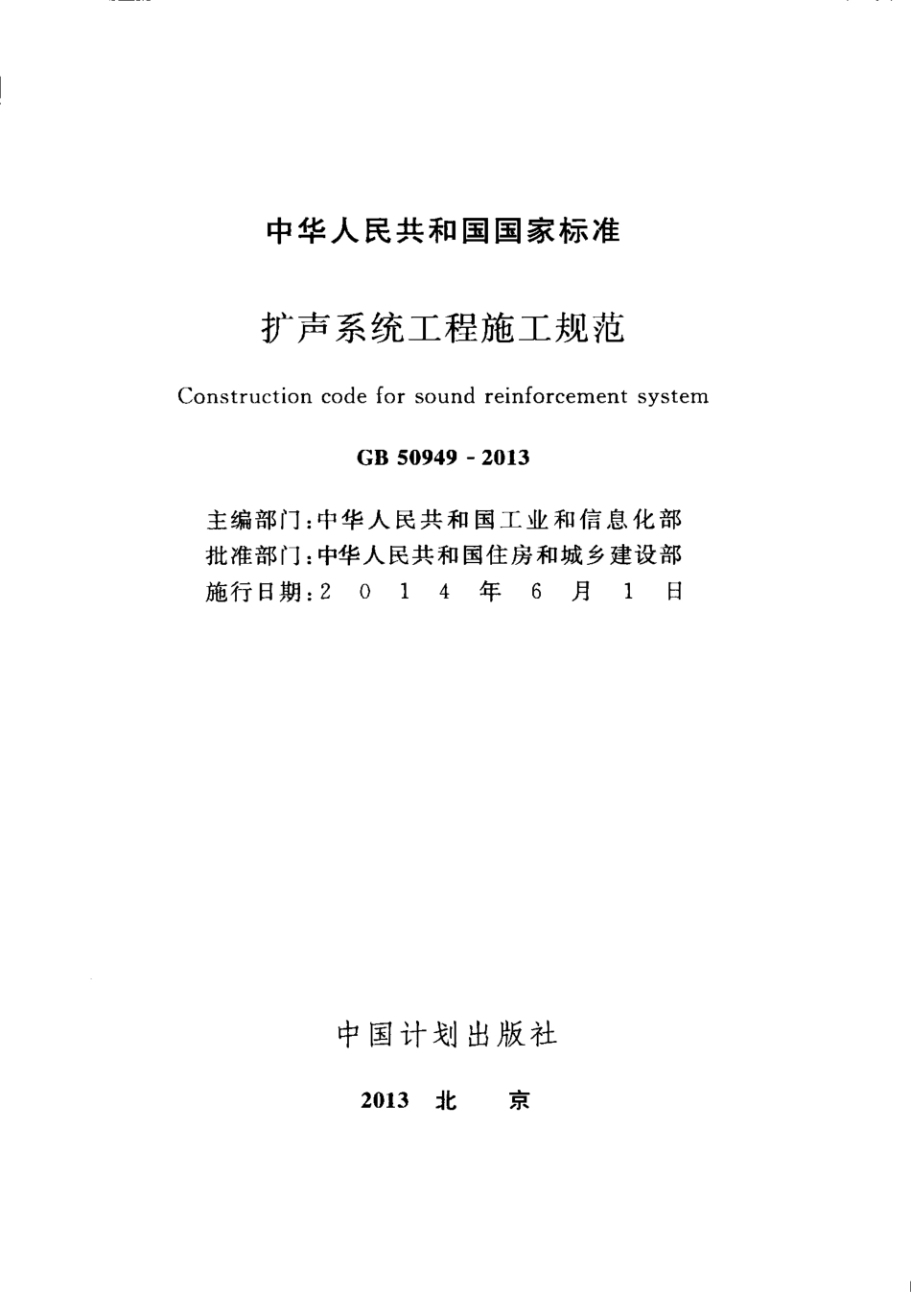

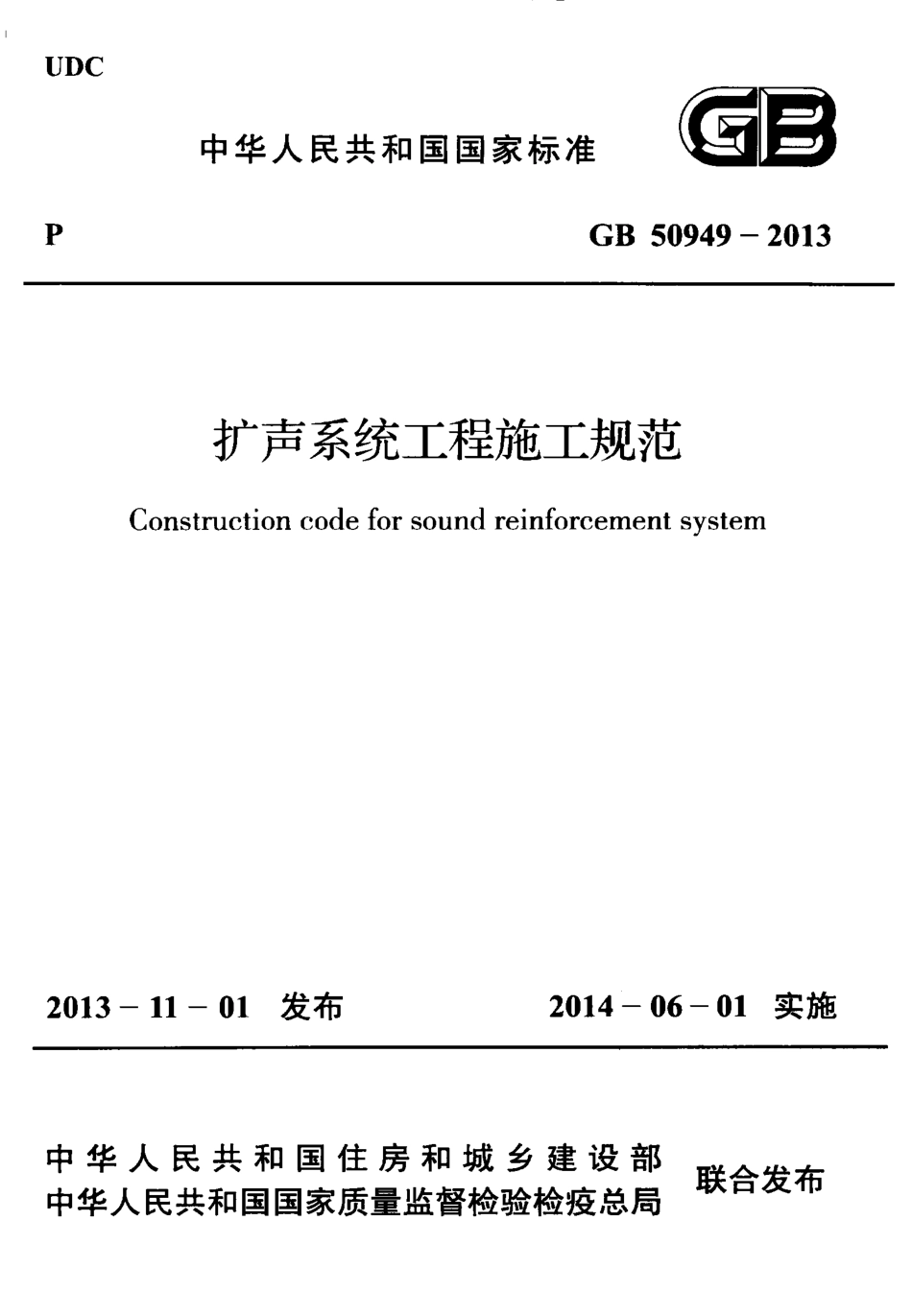

UDC中华人民共和国国家标准P GB 50949-2013扩声系统工程施工规范Construction code for sound reinforcement system2013-11-01 发布 2014-0 6-0 1 实施中 华 人 民 共 和 国 住 房 和 城 乡 建 设 部 中华人民共和国国家质量监督检验检疫总局中华人民共和国国家标准扩声系统工程施工规范Co n s t r u c t i o n c o d e f o r s o u n d r e i n f o r c e me n t s y s t e mGB 50949-2013主编部门:中华人民共和国工业和信息化部 批准部门:中华人民共和国住房和城乡建设部 施行日期:2 0 1 4 年 6月 1日中国计划出版社2013 北 京中华人民共和国国家标准扩声系统工程施工规范GB 5 0949-2013中国计划出版社出版 网址:www.j h p r e s s.c o m 地址:北京市西城区木樨地北里甲11号国宏大厦C座3层 邮政编码:10003 8 电话:(010)63 90643 3 (发行部)新华书店北京发行所发行 三河富华印刷包装有限公司印刷85 0mmX 1168mm 1/3 2 1.5 印张 3 5 千字 2014年4月 第1版2014年4月 第1次印刷统一书号:15 80242 261 定价:12.00元版权所有侵权必究侵权举报电话:(010)63 906404 如有印装质量问题,请寄本社出版部调换第 197号中华人民共和国住房和城乡建设部公告住房城乡建设部关于发布国家标准 扩声系统工程施工规范 的公告现 批 准 扩 声 系 统 工 程 施 工 规 范 为 国 家 标 准,编号为 GB 5 0949 2013,自2014年6月1日起实施。其 中,第3.6.3、3.6.5条为强制性条文,必须严格执行。本 规范由我部标准定额研究所组织中国计划出版社出版 发行。中华人民共和国住房和城乡建设部 2013年 11月 1 日 W I 刖 本规范是根据住房城乡建设部 关于印发2008年工程建设 标准规范制订、修订计划(第二批)的通知(建标2008 105 号)的要求,由工业和信息化部电子工业标准化研究院电子工程标准 定额站和中国电子科技集团公司第三研究所会同有关单位共同编 制完成的。本规范在编制过程中,编制组经广泛调查研究,认真总结实践 经验,参考国内外有关的标准,广泛吸取了全国有关单位和专家的 意见,并在广泛征求意见的基础上,反复修改,最后经审查定稿。本规范共分6章 和5个附录,主要内容包括:总则、术语、系统 工程施工、系统开通与调试、系统自检与试运行、工程资料整理和 归档等。本规范中以黑体字标志的条文为强制性条文,必须严格执行。本规范由住房城乡建设部负责管理和对强制性条文的解释,由工业和信息化部负责日常管理,由中国电子科技集团公司第三 研究所负责具体技术内容的解释。本规范在执行过程中如发现有 需要修改和补充之处,请将意见和有关资料寄送中国电子科技集 团公司第三研究所 扩声系统工程施工规范 国家标准管理组(地 址:北京市朝阳区酒仙桥北路乙七号,邮政编码:100015;E-mai l:z h e n g d i an y o n g r i t v e a.c o m.c n),以供今后修订时参考。本规范主编单位、参编单位、主要起草人和主要审查人:主 编 单 位:工业和信息化部电子工业标准化研究院电子工 程标准定额站中国电子科技集团公司第三研究所参 编 单 位:中广电广播电影电视设计研究院中国建筑科学研究院 北京建筑设计研究院 清华大学城市规划设计研究院 北京奥特维科技开发有限公司 太极计算机股份有限公司 南京恒天伟智能技术有限公司主要起草人:郑典勇任红雷雷宁秋闫诗源陈建华陈金京徐文学林 杰石慧斌姚 石王元光范跃华徐 超刘 妤葛亚达张卫国唐 文田成宜戴 璐主要审查人:周耀平薛长立王 峥马 军陆宏瑶陈建利韩 捷张文才刘全恩2术 语.3 系 统 工 程 施 工.3.1 一般规定.3.2 施工准备.3.3各类接线箱(盒)的 安 装.3.4 布放线.3.5线 缆 终 接.3.6扬声器系统的安装.3.7机房设备的安装.3.8系统的连接.4系 统 开 通 与 调 试.4.1 般 规 定.4.2 系统开通.4.3 系 统 调 试.5系 统 自 检 与 试 运 行.5.1 系统自检.5.2 系统试运行.6 工 程 资 料 整 理 和 归 档.附 录A工程变更审核单.附 录B设备、材 料 进 场 报 验 单附 录C隐蔽工程随工验收单.附 录D扬声器系统安装随工验收单 附 录E系统试运行记录.本规范用词说明 引用标准名录 附:条文说明Contents1 Ge n e r al p r o v i s i o n s .(1 )2 T e r ms .(2)3 S y s t e m c o n s t r u c t i o n .(3 )3.1 Ge n e r al r e q u i r e me n t .(3 )3.2 P r e p ar i n g f o r c o n s t r u c t i o n .(3 )3.3 Mo u n t i n g o f j u n c t i o n bo x an d c o n n e c t i n g bo x .(5 )3.4 Cabe l l ay i n g .(5 )3.5 Cabl e t e r mi n al c o n n e c t i o n .(6)3.6 L o u d s p e ake r mo u n t i n g .(7 )3.7 E q u i p me n t i n s t al l at i o n .(9)3.8 S y s t e m c o n n e c t i o n .(1 1)4 I n i t i at i o n an d ad j u s t me n t s f o r s y s t e m.(12)4.1 Ge n e r al r e q u i r e me n t .(1 2)4.2 S y s t e m i n i t i at i o n .(1 2)4.3 S y s t e m ad j u s t me n t .(14)5 S e l f-c h e c ki n g an d t r i al o p e r at i o n f o r s y s t e m.(16)5.1 S e l f-c h e c ki n g .(1 6)5.2 T r i al o p e r at i o n .(1 6)6 F i t i n g o f e n g i n e e r i n g d o c u me n t s .(17)A p p e n d i x A E n g i n e e r i n g c h an g e ap p r o v al .(18)A p p e n d i x B Ar r i v al o f mat e r i al an d e q u i p me n ti n s p e c t i o n d e c l ar at i o n .(19)A p p e n d i x C Co n c e al e d wo r ks ac c e p t an c e r e c e i p t .(20)A p p e n d i x D S y s t e m i n s t al l at i o n ac c e p t an c ereceipt.(2 1 )A p p e n d i x E T r i al o p e r at i o n r e c o r d o f s y s t e m.(22E x p l an at i o n o f wo r d i n g i n t h i s c o d e .(23L i s t o f q u o t e d s t an d ar d s .(24Ad d i t i o n:E x p l an at i o n o f p r o v i s i o n s .(251总 则1.0.1为了规范扩声系统工程施工,保证扩声系统工程施工质 量,制定本规范。1.0.2本规范适用于新建、扩建和改建的各类厅堂、体育场馆等 建筑的固定安装扩声系统工程施工。1.0.3扩声系统工程施工应依据已批准的施工图设计文件进行。1.0.4扩声系统工程的施工除应符合本规范外,尚应符合国家现 行有关标准的规定。2.0.1 扩声系统 s o u n d r e i n f o r c e.me n t s y s t e m将声信号转换为电信号,经放大、处理、传输,再转换为声信号 还原于所服务的声场环境的系统,包括设备和声场。2.0.2 扩声控制室 s o u n d c o n t r o l r o o m 操作控制扩声系统设备的技术用房,简称声控室。2.0.3 功放机房 p o w e r amp l i f i e r r o o m 放置扩声系统功率放大器的技术用房。2.0.4 工艺接地 g r o u n d i n g用来防止外来电磁场干扰的专用地线系统。2.0.5 节目源标准样品 r e f e r e n c e mat e r i al s o f p r o g r amme s o u r c e为扩声系统和电声产品声音质量主观评价而专门编辑、制作,并经国家标准化管理机构批准的节目源标准样件。3系统工程施工3.1 般 规 定3.1.1施工前应先勘察现场,并应制订施工方案。3.1.2施工前应对施工人员进行安全教育,高空作业等安全生产 措施应落实到位,特殊工种应持证上岗。3.1.3施工前应进行技术交底,确保施工人员熟悉施工图纸及相 关资料,应包括工程特点、施工方案、工艺要求、施工质量及验收标准。3.1.4施工应按正式设计文件和施工图纸进行,不得随意更改,若确需局部调整和变更的,应征得设计单位同意,工程变更审核单 按本规范附录A填写。3.1.5施工人员在施工过程中应注意保护扩声设备和其他专业 的成品。3.1.6扩声系统工程施工应与建筑中各相关专业密切配合。3.1.7根据扩声系统工程的特点和现场实际情况,在施工过程中 宜按下列步骤进行;1各类预埋件和布线施工;2扬声器系统的安装施工;3机房设备的安装施工。3.2 施 工 准 备3.2.1施工现场应符合下列要求:1作业场地各障碍物应已清除,环境应清洁;2预留的孔洞和敷设的管道、线槽及预埋件等应符合设计要求;3扬声器系统的安装位置、预留条件及荷载等应符合设计要求;4施工现场供电应符合现行国家标准 建设工程施工现场供 用电安全规范GB 5 0194的有关规定。3.2.2施工准备工作应包括下列要求:1施工图纸、施工组织计划及相关施工资料应齐全;2应对施工人员进行技术交底和安全教育工作;3应制订工程施工保障措施;4施工设备、机械和工器具等应备齐,并应运抵施工现场指 定范围内集中存放。3.2.3设备、材料进场应按下列要求进行检验:1应按工程合同设备、材料清单进行清点、分类;2开箱检查时不得损坏设备、器材;3设备名称、型号、规格、数量、产地等应符合设计要求,外观 应完好无损;4产品合格证、说明书、配件及有关技术资料应齐全;5应对需要通电检査的设备进行通电检查,并应对扬声器系 统进行相位检查;6设备、材料进场报验单应按本规范附录B填写。7检验完毕后,设备、器材、材料应集中在规定的临时库房内 存储。3.2.4非标准构件应满足下列要求:1安装扩声设备所需的非标准构件应根据设备的特点和现 场条件进行深化设计;2非标准构件的设计图纸应经扩声系统设计单位确认;3非标准构件的制作质量应符合国家现行有关标准的规定。3.2.5安装施工前设备的存储应符合下列要求:1设备存储用房宜设置在施工
