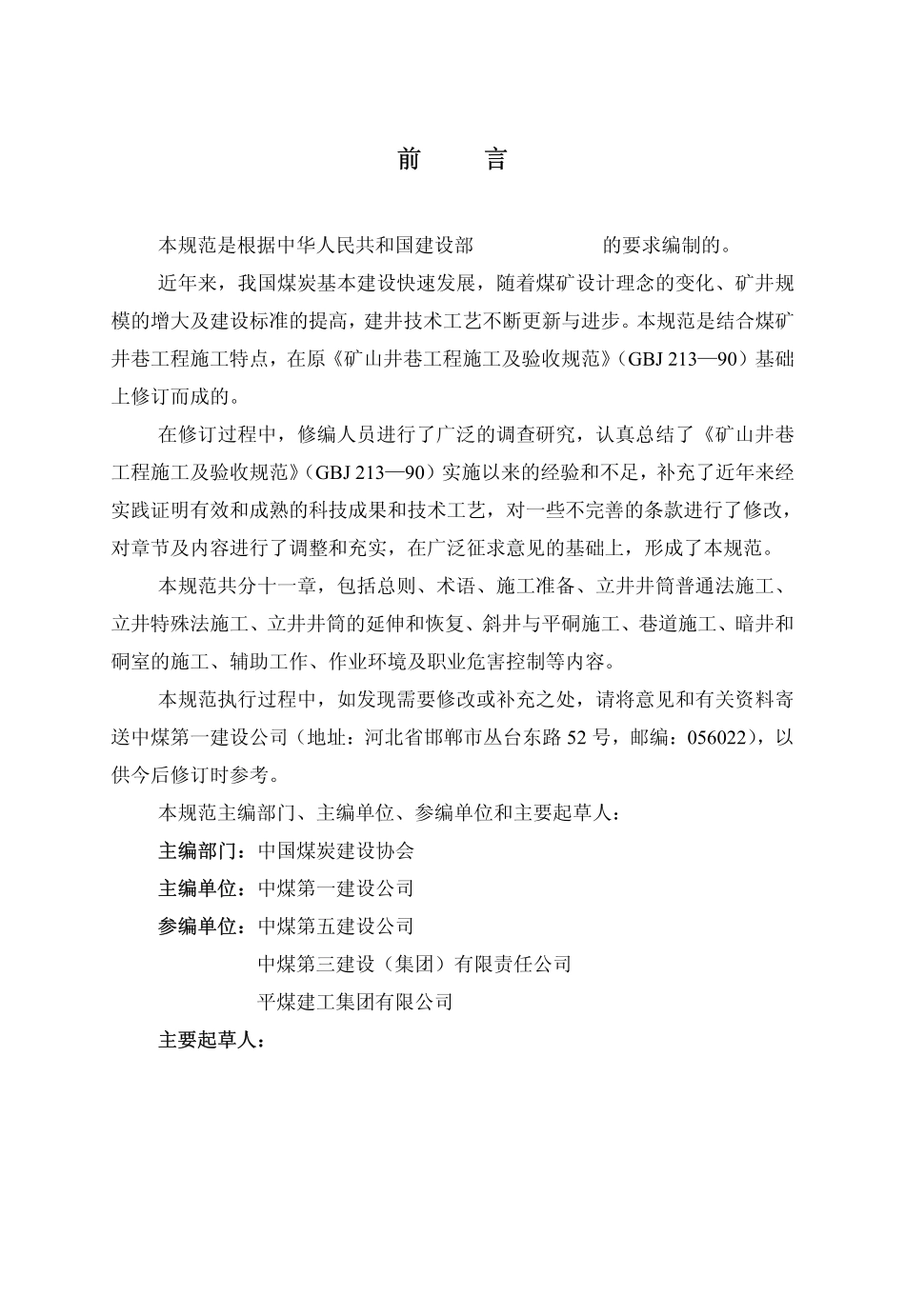

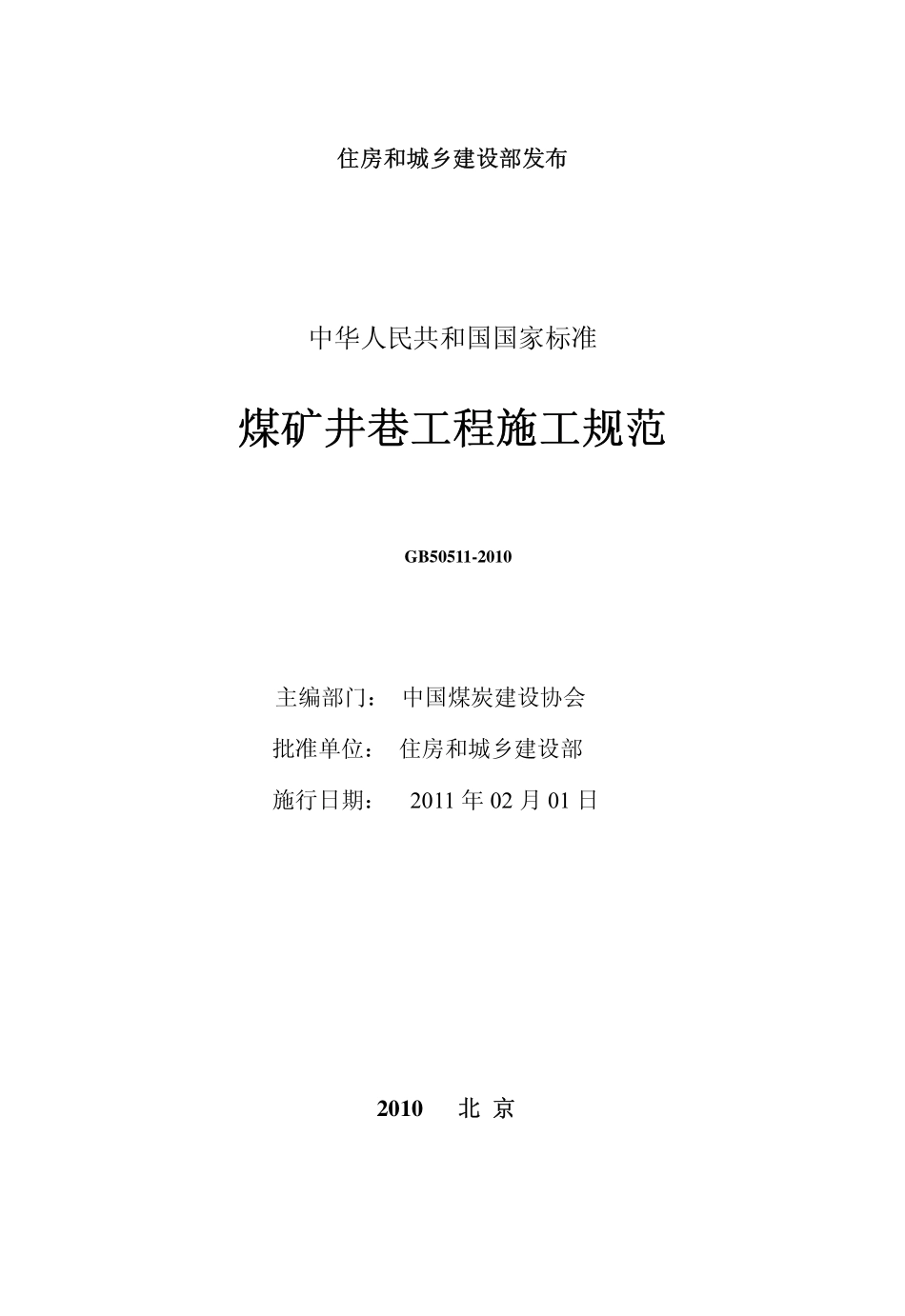

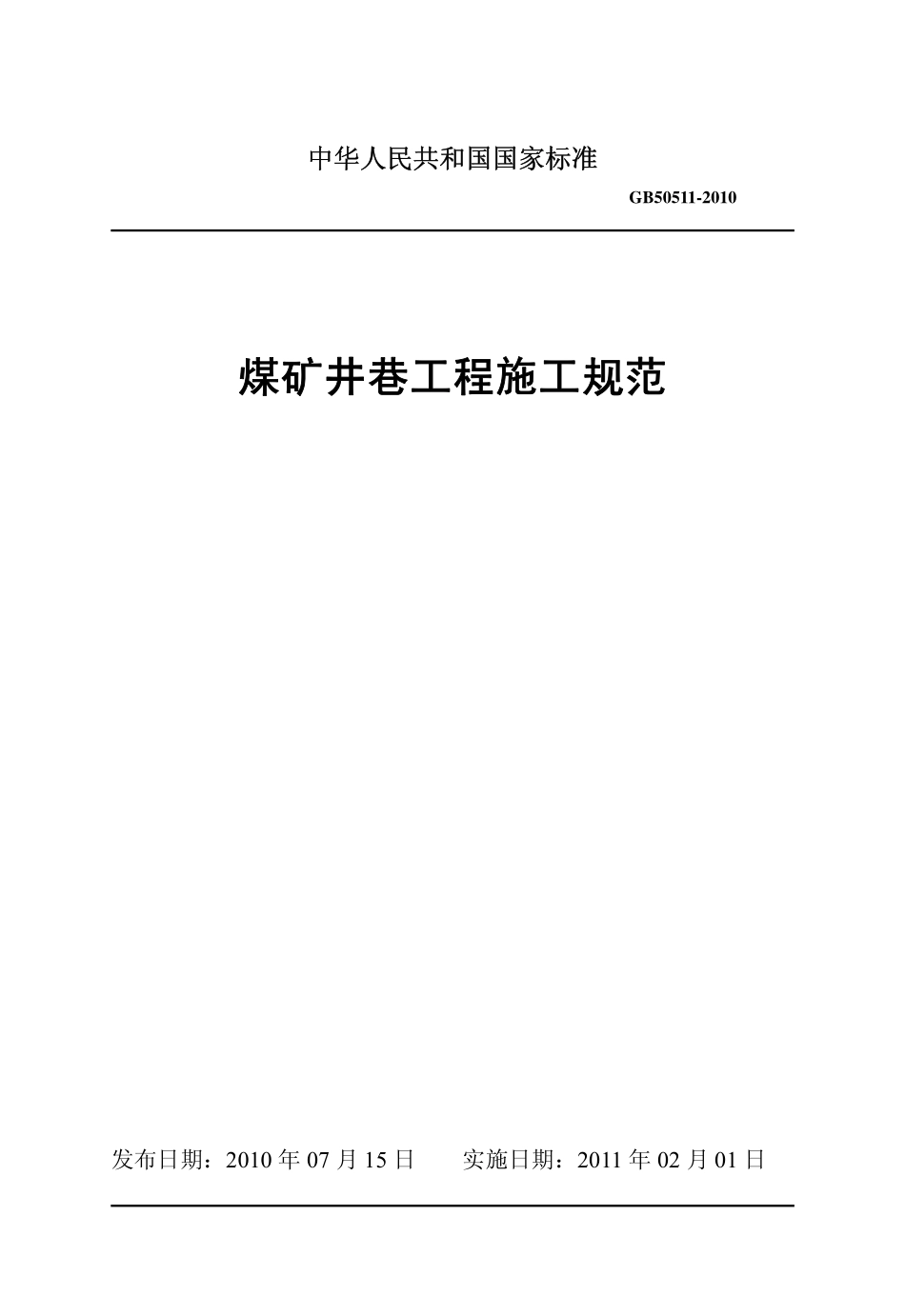

中华人民共和国国家标准中华人民共和国国家标准 GB50511-2010 煤矿井巷工程施工规范 煤矿井巷工程施工规范 发布日期：2010 年 07 月 15 日 实施日期：2011 年 02 月 01 日 住房和城乡建设部发布住房和城乡建设部发布 中华人民共和国国家标准 煤矿井巷工程施工规范煤矿井巷工程施工规范 GB50511-2010 主编部门：中国煤炭建设协会 批准单位：住房和城乡建设部 施行日期：2011 年 02 月 01 日 2010 北北 京京 标准分享网 w w w.b z f x w.c o m 免费下载w w w.b z f x w.c o m 前前 言言 本规范是根据中华人民共和国建设部 的要求编制的。近年来，我国煤炭基本建设快速发展，随着煤矿设计理念的变化、矿井规模的增大及建设标准的提高，建井技术工艺不断更新与进步。本规范是结合煤矿井巷工程施工特点，在原矿山井巷工程施工及验收规范（GBJ 21390）基础上修订而成的。在修订过程中，修编人员进行了广泛的调查研究，认真总结了矿山井巷工程施工及验收规范（GBJ 21390）实施以来的经验和不足，补充了近年来经实践证明有效和成熟的科技成果和技术工艺，对一些不完善的条款进行了修改，对章节及内容进行了调整和充实，在广泛征求意见的基础上，形成了本规范。本规范共分十一章，包括总则、术语、施工准备、立井井筒普通法施工、立井特殊法施工、立井井筒的延伸和恢复、斜井与平硐施工、巷道施工、暗井和硐室的施工、辅助工作、作业环境及职业危害控制等内容。本规范执行过程中，如发现需要修改或补充之处，请将意见和有关资料寄送中煤第一建设公司（地址：河北省邯郸市丛台东路 52 号，邮编：056022），以供今后修订时参考。本规范主编部门、主编单位、参编单位和主要起草人：主编部门：主编部门：中国煤炭建设协会 主编单位：主编单位：中煤第一建设公司 参编单位：参编单位：中煤第五建设公司 中煤第三建设（集团）有限责任公司 平煤建工集团有限公司 主要起草人：主要起草人：w w w.b z f x w.c o m 目 录 1 总 则.7 2 术 语.8 3 施工准备.11 3.1 一般规定一般规定.11 3.2 井筒检查孔及巷道地质预测井筒检查孔及巷道地质预测.12 3.3 施工准备的技术原则施工准备的技术原则.15 4 立井井筒普通法施工.16 4.1 一般规定一般规定.16 4.2 冲积层施工冲积层施工.17 4.3 基岩掘进基岩掘进.18 4.4 永久支护永久支护.20 4.5 井筒穿过特殊地层的施工井筒穿过特殊地层的施工.22 5 立井井筒特殊法施工.25 5.1 一般规定一般规定.25 5.2 冻结法施工冻结法施工.26 5.3 钻井法施工钻井法施工.32 5.4 井筒注浆井筒注浆.36 5.5 沉井法施工沉井法施工.43 5.6 混凝土帷幕法施工混凝土帷幕法施工.45 6 立井井筒的延深和恢复.48 6.1 一般规定一般规定.48 6.2 保护措施保护措施.49 6.3 自上向下延伸井筒自上向下延伸井筒.50 6.4 自下向上延伸井筒自下向上延伸井筒.51 6.5 井筒的恢复井筒的恢复.53 7 斜井与平硐施工.55 7.1 一般规定一般规定.55 7.2 冲积层施工冲积层施工.57 7.3 基岩施工基岩施工.58 8 巷道施工.60 8.1 一般规定一般规定.60 8.2 巷道掘进巷道掘进.62 8.3 巷道支护巷道支护.63 8.4 探、放水探、放水.67 8.5 轨道工程轨道工程.68 8.6 安全构筑物及附属工程安全构筑物及附属工程.70 9 暗井和硐室的施工.72 9.1 一般规定一般规定.72 9.2 暗井施工暗井施工.72 标准分享网 w w w.b z f x w.c o m 免费下载w w w.b z f x w.c o m9.3 硐室施工硐室施工.73 10 辅助工作.77 10.1 凿井井架及悬吊设施10.1 凿井井架及悬吊设施.77 10.2 立井临时提升及设备立井临时提升及设备.81 10.3 水平巷道及倾斜井巷的运输和提升水平巷道及倾斜井巷的运输和提升.82 10.4 通风通风.84 10.5 排水排水.85 10.6 压压 风风.86 10.7 信号与通信信号与通信.88 10.8 供电供电.89 10.9 井下照明井下照明.90 11 作业环境及职业危害控制.91 11.1 一般规定一般规定.91 11.2 井下热害的防治井下热害的防治.92 11.3 井下粉尘的防治井下粉尘的防治.93 11.4 井下噪声的防治井下噪声的防治.94 附录 1 水文地质条件分类.94 附录 2 围岩分类.96 附录 3 本规范用词说明.97 1 总 则.1 3 施工准备.2 3.1 一般规定.2 3.2 井筒检查孔及巷道地质预测.2 4 立井井筒普通法施工.3 4.1 一般规定.3 4.2 冲击层施工.3 4.3 基岩掘进.3 4.4 永久支护.4 5 立井井筒特殊法施工.5 5.1 一般规定.5 5.2 冻结法施工.5 5.3 钻井法施工.7 5.4 井筒注浆.8 5.5 沉井法施工.9 5.6 混凝土帷幕法施工.10 6 立井井筒延深和恢复.13 6.1 一般规定.13 6.2 保护设施.13 6.3 自上向下延深井筒.13 6.4 自下向上延深井筒.14 6.5 井筒的恢复.15 7 斜井与平硐施工.16 7.1 一般规定.16 7.2 冲积层施工.18 w w w.b z f x w.c o m7.3 基岩施工.19 8 巷道施工.20 8.1 巷道施工.20 8.2 巷道掘进.20 8.3 巷道支护.21 9 暗井和硐室施工.23 9.2 暗井施工.23 9.3 硐室施工.23 10 辅助工作.24 10.1 凿井井架及悬吊设施.24 10.2 立井临时提升及设备.24 10.4 通风.24 10.5 排水.24 10.6 压风.25 10.7 信号与通讯.25 11 作业环境及职业危害控制.26 11.2 井下热害的防治.26 11.3 井下粉尘的防治.26 标准分享网 w w w.b z f x w.c o m 免费下载w w w.b z f x w.c o m1 总 则 1.0.1 为使煤矿井巷工程的施工在确保安全和质量的前提下，不断提高劳动效率，加快施工速度，降低工程成本，缩短矿井建设周期，促进煤矿建设的发展，特制定本规范。1.0.2 本规范适用于煤矿井巷工程施工。1.0.3 煤矿井巷工程的施工必须遵守基本建设程序中的有关规定，按照设计文件、施工组织设计和作业规程进行施工。1.0.4 井巷工程的施工应实行现代化科学管理，实施绿色施工，不断提高管理水平。1.0.5 井巷工程的施工应推广应用经过实践检验后成熟的科研成果，积极采用行之有效的新工艺、新技术、新设备、新材料。1.0.6 安全技术、劳动保护及工业废弃物的排放和处理等，应符合国家现行的有关规定。1.0.7 施工所用的材料、设备和构件，必须符合设计规定及有关规范和产品质量标准，并具有合格证明。1.0.8 工程施工中必须建立技术档案，做好各种测试记录、隐蔽工程记录、质量检查记录和竣工工程图纸等文件资料。工程竣工时应按规定做好施工总结，竣工资料应准确、齐全和完整。1.0.9 工程竣工后应按煤炭行业和国家有关部门制定的管理办法及时组织验收。1.0.10 煤矿井巷工程的施工，除应执行本规范的规定外，尚应符合国家现行的标准、规范的有关规定。w w w.b z f x w.c o m2 术 语 施工组织设计施工组织设计 是指导一期（立井、斜井、平硐）或二、三期工程项目如何组织施工的系统技术文件，其直接依据是施工合同及项目业主提供的各类施工条件。其内容主要包括所涵盖的单个或多个单位工程施工的顺序、主要方法，设备选型及验算，生产及辅助系统的安排，各工种及管理人员的投入和劳动组织，进度、质量、安全、环境控制目标、控制方法及措施。施工作业规程施工作业规程 施工作业规程是针对一个具体的单位工程，在施工组织设计所规定的施工条件（方案、设备及系统）下，结合单位工程具体的地质及水文资料制定的指导该单位工程施工的技术文件。包括施工方案、施工工艺、循环劳动组织，作业方式，岗位安排，进度指标，工艺操作规程、安全技术措施、工序质量检验标准及保证措施等。安全技术措施安全技术措施 安全技术措施是施工作业规程的必要组成部分，是单位工程施工所涵盖的各分项、各工序环节如何安全实施的具体措施，是对人、设备、材料、工艺、环境的最具体的要求。如爆破安全措施、凿眼安全措施、装岩安全措施等等。一般情况下该技术文件形成时不独立存在。机械化作业线机械化作业线 井巷单位工程的掘进、装岩、运输、支护、提升等主要工序中，均采用先进、高效的机械化施工设备，且各设备之间性能相互匹配。单位工程主要工艺设备的总合就构成机械化作业线。立井、斜井、平硐、岩（煤）巷道均可组建独立的机械化作业线。井井 筒筒 泛指立井和斜井（含暗井）。立井井筒由井颈、井身、壁座和井窝组成，斜井由井口、井身和连接处组成。暗暗 井井 两个开采水平之间用作提升、通风、溜放矸（煤）人员上下、运送材料及敷设管线的立井或斜井称为暗井。单行作业单行作业 井巷工程施工中，掘进与永久支护两大工序分别顺序施工的作业方式。平行作业平行作业 井巷工程施工中，掘进与永久支护两大工序在不同的空间内同时进行的作业方式。短段掘砌混合作业短段掘砌混合作业 同平行作业方式相似，但掘进与永久支护两大工序频繁交替，即短段掘进与支护，而不用临时支护的作业方式。标准分享网 w w w.b z f x w.c o m 免费下载w w w.b z f x w.c o m井井 颈颈 立井井口以下井壁加厚、加强的一段井筒。井井 身身 立井井颈以下到井底车场或箕斗装载硐室底板水平的一段井筒。井井 窝窝 立井井身以下的一段井筒。明明 槽槽 斜井井筒由地面转入地下，为克服覆盖层薄、土质松软、顶板不易维护的困难，沿斜井底板坡面开挖的露天坑槽，永久支护完成后予以回填。冲积层冲积层 覆盖于基岩之上的土层。杂散电流杂散电流 指存在于预设的电源网路之外的电流，其主要来源一般为：1.电气牵引网路流经金属物（指铺轨以外的金属物）或大地返回直流变电所的电流；2.动力和照明交流电路的漏电；3.大地自然电流；4.雷电和电磁辐射的感应电流等。光面爆破光面爆破 井巷施工通过合理选择爆破参数、科学布置各类炮眼，并按一定顺序起爆，使爆破后岩体轮廓面成型规整，围岩稳定，无明显的炮震裂缝的控制爆破。不支护段不支护段 井筒或巷道工作面距支护端面之间没有支护的高度或长度。井壁漂浮下沉井壁漂浮下沉 用钻井法凿井时，钻进结束后，在充满泥浆的井筒中，将预制的锅底形井壁底和井壁筒连接克服泥浆的浮力，使其缓慢地下坑，并相应地接长井壁筒，沉入井底的作业。锅锅 底底 地面预制的井壁，为悬浮下沉需要，第一节井壁底部是全封闭的，呈锅状。造造 孔孔 帷幕法施工，在井筒外围需按设计施工帷幕槽孔，采用冲击钻机分段造成槽孔的工艺称为造孔。槽槽 孔孔 把要施工的帷幕分为若干段，在段内又划分为主孔和副孔，主孔为圆孔，副孔就是两相邻主孔之间的鼓形土体，造孔时先钻主孔后打副孔，使主孔与主孔连续贯通，该段全部主孔贯通后所形成的深槽成为槽孔。护护 井井 又称导向槽或导墙，是在要施工的帷幕两侧修筑的钢筋混凝土环形短壁，内环短壁称内护井，外环短壁称外护井，内外壁构成环形沟槽，在造孔时起导向、贮存泥浆和维护孔口稳定的作用。残留小墙残留小墙 帷幕法施工，在劈打副孔时，对两主孔之间的鼓形土墙打偏后留下近似三角形的小土墙。接头孔接头孔 两槽孔的连接孔。w w w.b z f x w.c o m固固 井井 钻井法凿井和沉井法凿井施工中，井壁筒到达井底后，通过管路向井壁筒外侧与井帮之间的环形空间注入比重大于泥浆的胶凝状浆液，将泥浆自下而上地置换出来，并固结井壁筒的作业。预应力锚杆（锚索）预应力锚杆（锚索）由锚头、预应力筋、锚固体组成，利用
