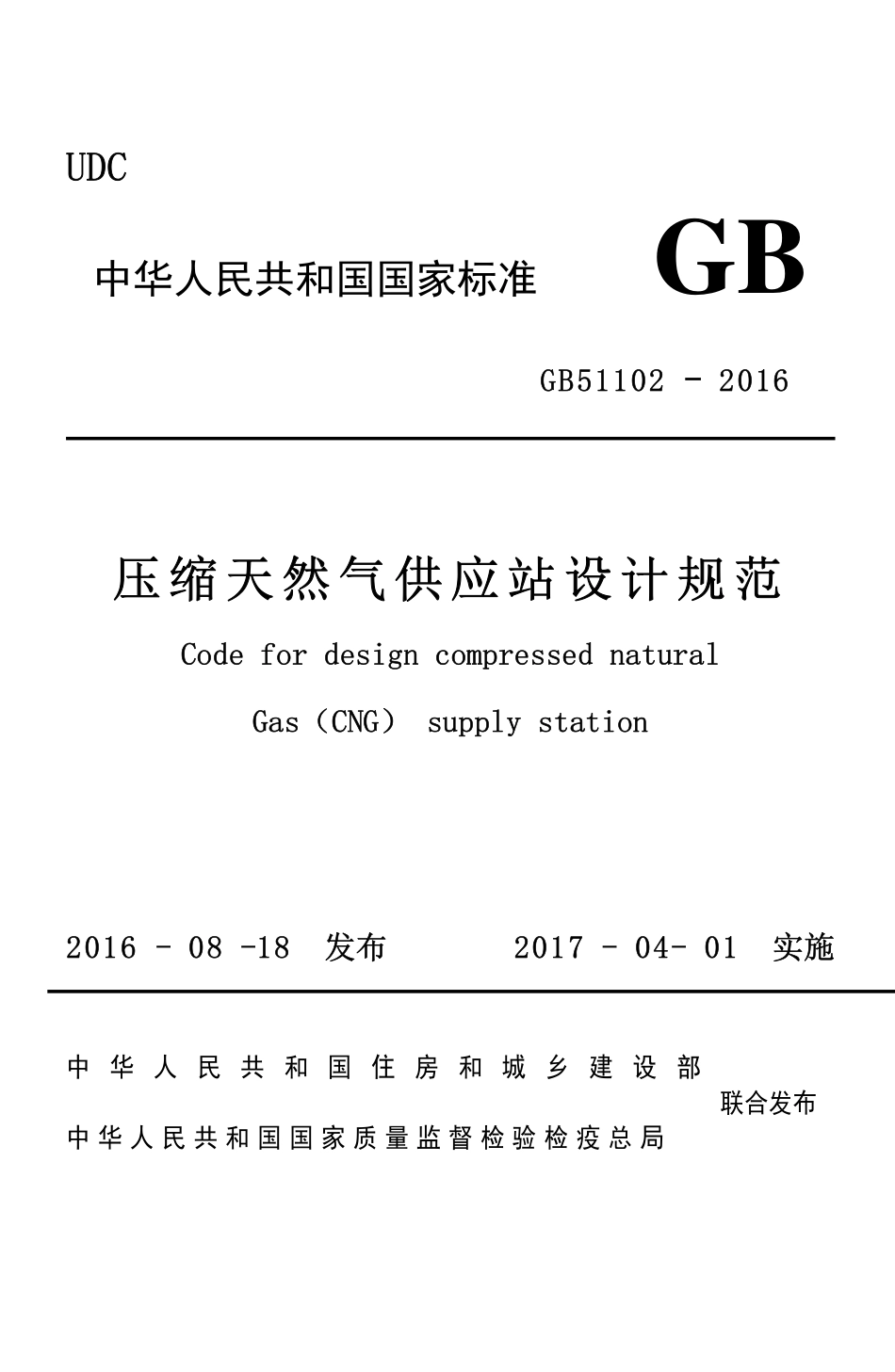

UDC UDC 中华人民共和国国家标准 GB GB51102 GB51102-2016 2016 压缩天然气供应站设计规范 压缩天然气供应站设计规范 Code for design compressed natural Gas（CNG）supply stationCode for design compressed natural Gas（CNG）supply station 2016 2016-08 08-1818 发布 2017 发布 2017-04 04-01 01 实施实施 中 华 人 民 共 和 国 住 房 和 城 乡 建 设 部联合发布 中 华 人 民 共 和 国 国 家 质 量 监 督 检 验 检 疫 总 局 E 网燃气（www.EE 网燃气（www.E）网站会员整理提供 请购买正版图书）网站会员整理提供 请购买正版图书 1 E 网燃气技术交流 5982335 欢迎加入！中华人民共和国国家标准 压缩天然气供应站设计规范 Code for design compressed natural Gas（CNG）supply station GB 501102 2016 主编部门:中华人民共和国住房和城乡建设部 批准部门:中华人民共和国住房和城乡建设部 施行日期:2 0 1 7 年 4 月 1 日 中国建筑工业出版社 2016 北京 E 网燃气（www.EE 网燃气（www.E）网站会员整理提供 请购买正版图书）网站会员整理提供 请购买正版图书 2 E 网燃气技术交流 5982335 欢迎加入！前 言 前 言 根据住房和城乡建设部关于印发（2009 年工程建设标准规范制订、修订计划）的通知(建标200988 号)的要求，规范编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，编制了本规范。本规范的主要技术内容包括:1.总则；2.术语；3.基本规 定；4.站址选择；5.总平面布置；6.工艺及设施;7.建(构)筑物与供暖通风换热；8.消防与给水排水；9.电气；1 0.仪表、自控与通信。本规范中以黑体字标志的条文为强制性条文，必须严格执行。本规范由住房和城乡建设部负责管理和对强制性条文的解释。由中国市政工程华北设计研究总院负责具体技术内容的解释。执行过程中如有意见或建议，请寄送中国市政工程华北设计研究总院（地址：天津市南开区华苑产业园区桂苑路 16 号，邮编：300384）。E 网燃气（www.EE 网燃气（www.E）网站会员整理提供 请购买正版图书）网站会员整理提供 请购买正版图书 1 E 网燃气技术交流 5982335 欢迎加入！1 1 总 则 1.O.1 为使压缩天然气供应站设计符合安全生产、保障供气、技术先进、经济合理、环境保护的要求，制定本规范。1.O.2 本规范适用于城镇燃气工程中下列压缩天然气供应站的 设计:1 压缩天然气加气站;2 压缩天然气储配站;3 压缩天然气瓶组供气站。1.O.3 压缩天然气供应站设计除应符合本规范的规定外，尚应 符合国家现行有关标准的规定。E 网燃气（www.EE 网燃气（www.E）网站会员整理提供 请购买正版图书）网站会员整理提供 请购买正版图书 2 E 网燃气技术交流 5982335 欢迎加入！2 2 术 语 2.0.1 压缩天然气 compressed natural gas(CNG)压缩到压力不小于 10MPa 且不大于 25MPa 的气态天然气。2.0.2 压缩天然气供应站 CNG supply station 压缩天然气加气站、压缩天然气储配站、压缩天然气瓶组供 气站的统称。2.0.3 压缩天然气加气站 CNG fi11ing station 将由管道引人的天然气经净化、计量、压缩后形成压缩天然 气，并充装至气瓶车、气瓶或气瓶组内，以实现压缩天然气车载 运输的站场。2.0.4 压缩天然气储配站 CNG storage and distribution sta-tion 采用压缩天然气瓶车储气或将由管道引人的天然气经净化、压缩形成的压缩天然气作为气源，具有压缩天然气储存、调压、计量、加臭等功能，并向城镇燃气输配管道输送天然气的站场。2.O.5 压 缩 天 然 气 瓶 组 供 气 站multiple CNG cylinder installatlons station 采用压缩天然气瓶组储气作为气源，具有压缩天然气储存、调压、计量、加臭等功能，并向城镇燃气输配管道输送天然气的 站场。2.0.6 压缩天然气汽车加气站 CNG refue11ing station 将压缩天然气加注至汽车燃料用储气瓶内的站场。2.0.7 压缩天然气瓶车 CNG cylinders transportation truck 将由管道连成一个整体的多个压缩天然气储气瓶固定在汽车 挂车底盘上，设有压缩天然气加(卸)气接口、安全防护、安全 放散等设施，用于储存和运输压缩天然气的专用车辆，简称气 E 网燃气（www.EE 网燃气（www.E）网站会员整理提供 请购买正版图书）网站会员整理提供 请购买正版图书 3 E 网燃气技术交流 5982335 欢迎加入！瓶车。2.0.8 压缩天然气瓶组 multiple CNG cylinder insta11ations 通过管道将多个压缩天然气储气瓶连接成一个整体并固定在 瓶筐上，设有压缩天然气加(卸)气接口、安全防护、安全放散 等设施，用于储存和运输压缩天然气的装置，简称储气瓶组。2.0.9 压缩天然气储气井 CNG storage well 压缩天然气供应站内竖向埋设于地下，且设有压缩天然气加(卸)气接口、安全防护、安全放散等设施，用于储存压缩天然 气的管状设备，简称储气井。E 网燃气（www.EE 网燃气（www.E）网站会员整理提供 请购买正版图书）网站会员整理提供 请购买正版图书 4 E 网燃气技术交流 5982335 欢迎加入！3 3 基础规定 3.0.1 压缩天然气供应站的设计使用年限应符合现行国家标准 城镇燃气技术规范 GB 50494 的有关规定。3.0.2 压缩天然气的质量应符合现行国家标准车用压缩天然 气 GB 18047 的有关规定。3.0.3 压缩天然气可采用气瓶车或汽车载运气瓶组运输，也可 采用船载运输。3.0.4 压缩天然气储配站、压缩天然气瓶组供气站通过城镇燃 气管道向用户供应的天然气的质量应符合下列规定:1 天然气发热量、总硫和硫化氢含量、水露点指标应符合 现行国家标准天然气 GB 17820 中一类气或二类气的有关 规定。2 在天然气交接点的压力和温度条件下，天然气的烃露点 应比最低环境温度低 5，天然气中不应有固态、液态或胶状 物质。3 天然气发热量和组分的波动应符合城镇燃气互换的要求，天然气偏离基准气的波动范围宜符合现行国家标准城镇燃气分 类和基本特性 GB/T 13611 的有关规定，并应适当留有余地。4 天然气应具有可以察觉的臭味。天然气中加臭剂的最小 量应使人在天然气泄漏到空气中达到爆炸下限的 20%时能够 察觉。3.0.5 通过管道向压缩天然气加气站、压缩天然气储配描输送 的天然气的质量宜符合本规范第 3.0.4 条的规定。3.0.6 加臭剂质量及添加量的检测应符合现行行业标准城镇 燃气加臭技术规程 CJJ/T 148 的有关规定。3.0.7 供给压缩天然气加气站的天然气宜采用管道输送;供给 E 网燃气（www.EE 网燃气（www.E）网站会员整理提供 请购买正版图书）网站会员整理提供 请购买正版图书 5 E 网燃气技术交流 5982335 欢迎加入！压缩天然气储配站的天然气可采用管道输送或车载运输;供给压 缩天然气瓶组供气站的压缩天然气应采用车载运输。3.0.8 压缩天然气供应站设计应采取有效措施，减少噪声、废 气等对环境的影响。压缩天然气加气站、压缩天然气储配站的噪 声应符合现行国家标准工业企业厂界环境噪声排放标准 GB 12348 的有关规定，压缩天然气瓶组供气站的噪声应符合现行国 家标准声环境质量标准 GB 3096 的有关规定。3.0.9 压缩天然气供应站的抗震设计应符合现行国家标准室 外给水排水和燃气热力工程抗震设计规范 GB 50032 的有关 规定。3.0.10 压缩天然气供应站的等级划分应符合表 3.0.10 的规定。表 3.0.10 压缩天然气供应站的等级划分 表 3.0.10 压缩天然气供应站的等级划分 级 别总储气容积 V（m3）压缩天然气储气设施总几何容积 V1（m3）压缩天然气瓶车总几何容积 V2（m3）一级V200000 V1700 V2200 二级30000V200000120V1700 V2200 三级10000V30000 30V1120 V120 四级1000V10000 4V130 V18 五级V1000 V14 注：1 总储气容积指站内压缩天然气储气设施(包括储气井、储气瓶组、气瓶车 等)的储气量之和，按储气设施的几何容积（m3）与最高储气压力(绝对 压力，102 kPa)的乘积并除以压缩因子后的总和计算。2 表中一 表示该项内容不存在。3.0.11 天然气储配站、压缩天然气汽车加气站与压缩天然气加 气站、压缩天然气储配站合建时，合建站的等级应根据总储气量 按本规范第 3.0.10 条的规定划分。3.0.12 压缩天然气供应站内危险场所和其他相关位置应设置安 全标志和专用标志，并应符合现行行业标准城镇燃气标志标 准 CJJ/T 153 的有关规定。E 网燃气（www.EE 网燃气（www.E）网站会员整理提供 请购买正版图书）网站会员整理提供 请购买正版图书 6 E 网燃气技术交流 5982335 欢迎加入！4 4 站址选择 4.1 一般规定4.1 一般规定 4.1.1 压缩天然气供应站选址应符合城镇总体规划和城镇燃气 专项规划的要求，并应与城镇的能源规划、环保规划等相结合。4.1.2 一级、二级压缩天然气供应站宜远离居住区、学校、医 院、大型商场和超市等人员密集的场所。4.1.3 压缩天然气供应站选址应遵循不占或少占农田、节约用 地的原则，并宜与周围环境、景观相协调。4.1.4 压缩天然气供应站应避开山洪、滑坡等不良地质地段，且周边应具备交通、供电、给水排水及通信等条件。4.1.5 压缩天然气加气站、压缩天然气储配站宜靠近上游来气 的管道或气源厂站设置，压缩天然气瓶组供气站宜靠近供气负荷 设置。4.1.6 城市中心区不应建设一级、二级、三级压缩天然气供应 站及其与各级液化石油气混气站的合建站，不应建设四级、五级 压缩天然气供应站与六级及以上液化石油气混气站的合建站。城 市建成区不宜建设一级压缩天然气供应站及其与各级液化石油气 混气站的合建站。压缩天然气供应站与液化石油气混气站合建站 的设置，除应符合本规范的规定外，尚应符合现行国家标准液 化石油气供应工程设计规范 GB 51142 的有关规定。4.1.7 城市建成区内两个压缩天然气瓶组供气站的水平净距不 应小于 300m。当不能满足距离要求且必须设置时，站内压缩天 然气瓶组与站外建(构)筑物的防火间距应按本规范表 4.2.2 中 最大总储气容积小于等于 10000m3 的规定执行。4.1.8 压缩天然气供应站的防洪标准应与所供气用户的防洪标 准相适应，且不得低于站址所在地的防洪标准。一级、二级压缩 E 网燃气（www.EE 网燃气（www.E）网站会员整理提供 请购买正版图书）网站会员整理提供 请购买正版图书 7 E 网燃气技术交流 5982335 欢迎加入！天然气供应站的防洪标准不宜低于洪水重现期 50 年一遇，三级 压缩天然气供应站不宜低于洪水重现期 30 年一遇，四级、五级 压缩天然气供应站不直低于洪水重现期 20 年一遇。4.2 与站外设施的防火间距 4.2.1 压缩天然气加气站、压缩天然气储配站内储气井与站外 建(构)筑物的防火间距不应小于表 4.2.1 的规定。表 4.2.1 压缩天然气加气站、压缩天然气储配站内 储气井与站外建(构)筑物的防火间距
