GB 50461-2008 石油化工静设备安装工程施工质量验收规范 50461 2008 石油化工 设备安装工程 施工 质量 验收 规范

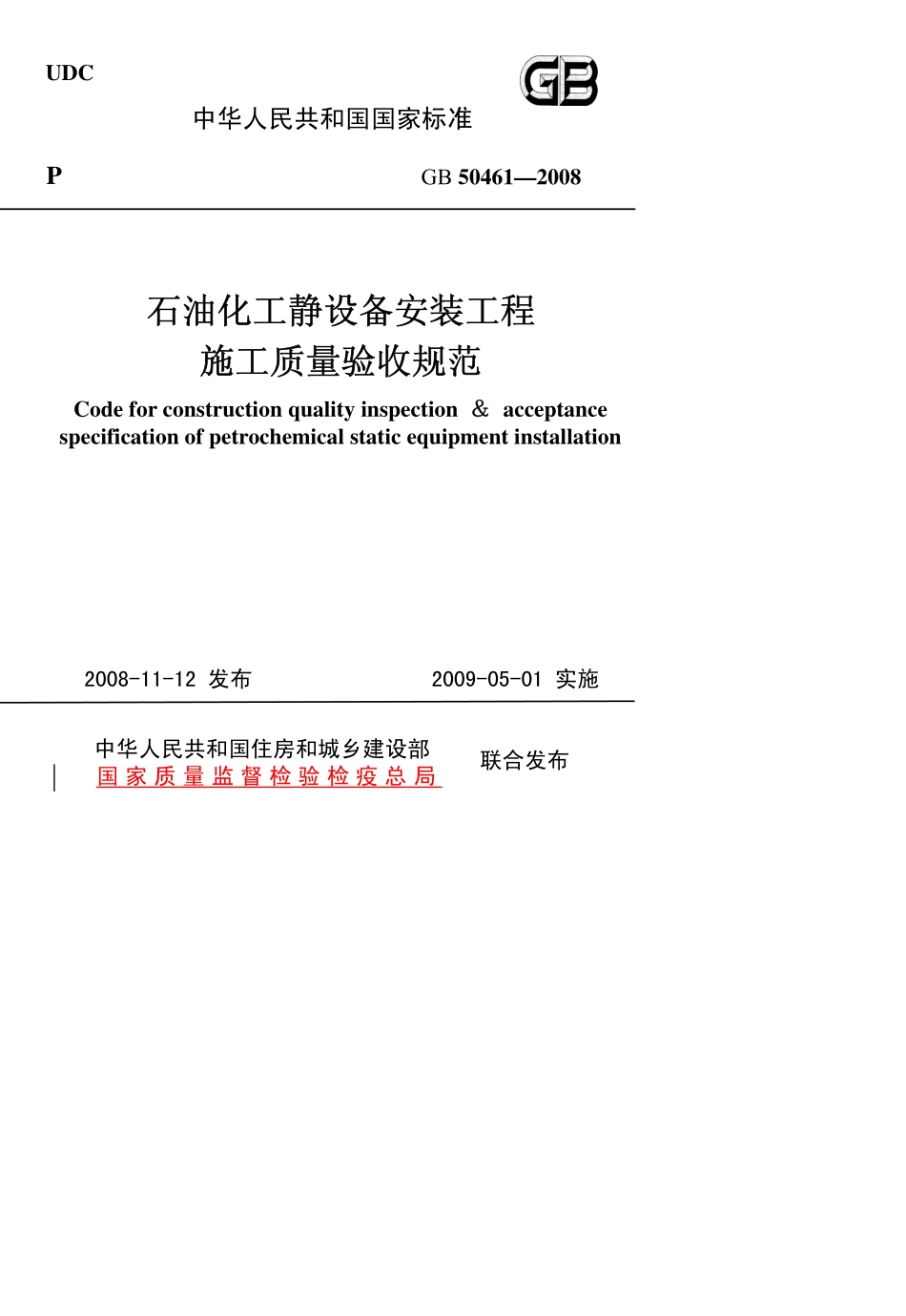

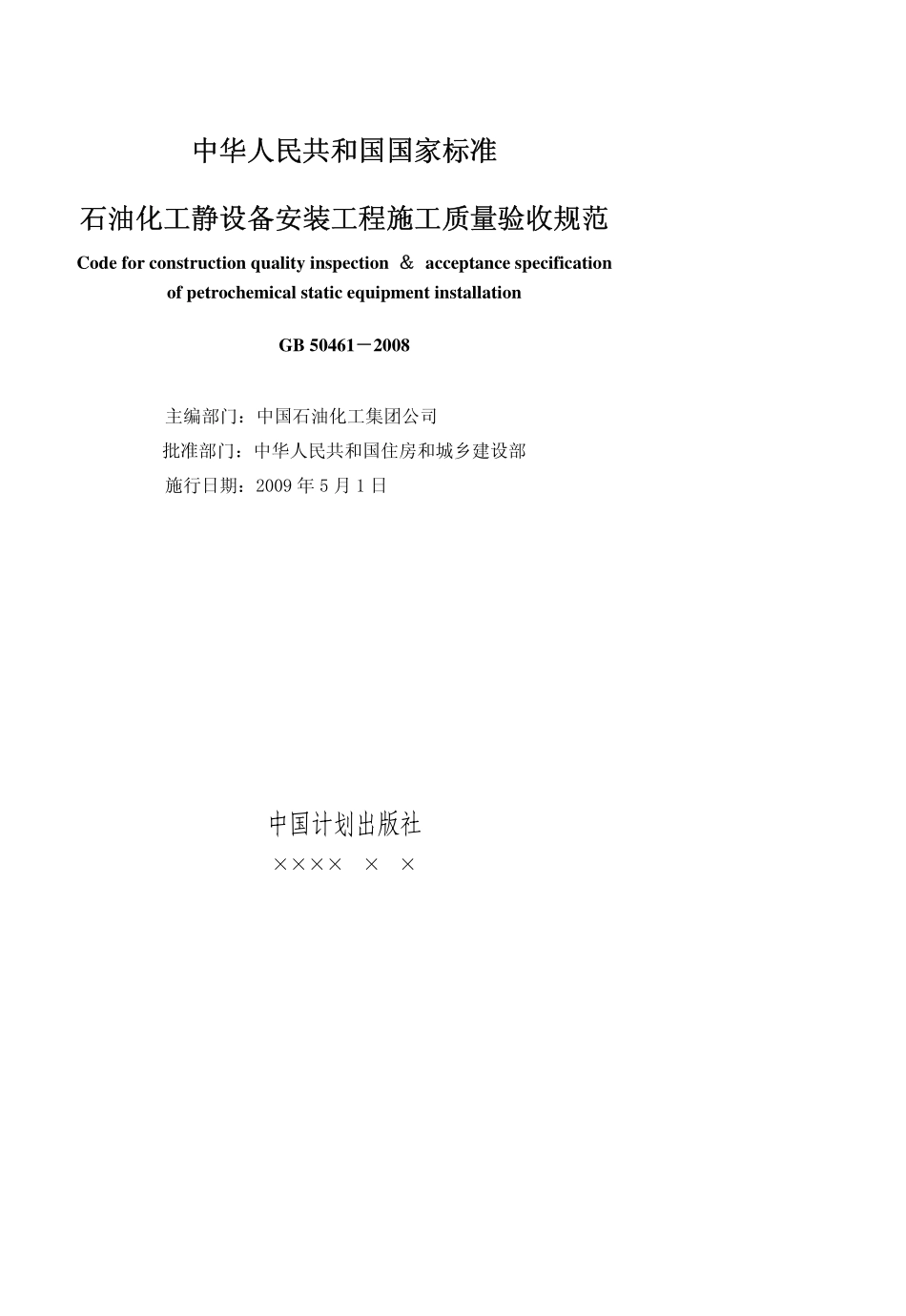

UDC 中华人民共和国国家标准 P GB 504612008 石油化工静设备安装工程 施工质量验收规范 石油化工静设备安装工程 施工质量验收规范 Code for construction quality inspection acceptance specification of petrochemical static equipment installation 2008-11-12 发布 2009-05-01 实施 中华人民共和国住房和城乡建设部 国 家 质 量 监 督 检 验 检 疫 总 局 联合发布 中华人民共和国国家标准 石油化工静设备安装工程施工质量验收规范 中华人民共和国国家标准 石油化工静设备安装工程施工质量验收规范 Code for construction quality inspection acceptance specification of petrochemical static equipment installation GB 504612008 主编部门:中国石油化工集团公司 批准部门:中华人民共和国住房和城乡建设部 施行日期:2009 年 5 月 1 日 中国计划出版社 关于发布国家标准石油化工静设备安装工程施工质量验收规范的公告 关于发布国家标准石油化工静设备安装工程施工质量验收规范的公告 中华人民共和国住房和城乡建设部公告 第 163 号 现批准石油化工静设备安装工程施工质量验收规范为国家标准,编号为 GB50461-2008,自 2009 年 5 月 1 日起实施。其中,第 4.3.4、5.4.3、6.1.3、7.0.2 条为强制性条文,必须严格执行。本规范由我部标准定额研究所组织中国计划出版社出版发行。中华人民共和国住房和城乡建设部 二八年十一月十二日 标准分享网 w w w.b z f x w.c o m 免费下载 前 言 本规范是根据中华人民共和国建设部2005 年工程建设标准规范制订、修订计划(第二批)的通知(建标函2005124 号),由中国石油化工集团公司组织中国石化集团第四建设公司、中国石化集团第二建设公司、南京扬子石油化工工程有限责任公司、石油化工工程质量监督总站扬子石化分站等单位参加编写。在编制过程中,编制组开展了专题研究,进行了比较广泛的调研,总结了近几年来石油化工工程建设的实践经验,坚持了“验评分离、强化验收、完善手段、过程控制”的指导原则,并以多种形式征求了有关设计、施工、监理等方面的意见,对其中主要问题进行了多次讨论,最后经审查定稿。本规范规定的主要内容有:静设备安装的基本规定;基础复测及处理、地脚螺栓、垫铁的规定;静设备安装质量验收标准;静设备现场组焊的质量验收标准;试验要求;工程验收要求。本规范以黑体字标志的条文为强制性条文,必须严格执行。本规范由建设部负责管理和强制性条文的解释,由中国石油化工集团公司负责日常管理工作,由中国石化集团第四建设公司负责具体解释(地址:天津市大港区世纪大道 180 号,邮政编码:300270,Email:)。本规范主编单位、参编单位和主要起草人:主 编 单 位:中国石化集团第四建设公司 参 编 单 位:中国石化集团第二建设公司 南京扬子石油化工工程有限责任公司 石油化工工程质量监督总站扬子石化分站 主要起草人:肖 然 张瑞环 吴承均 陈亚新 郑祥龙 孙桂宏 郭书诠 梅宝祥 葛春玉 标准分享网 w w w.b z f x w.c o m 免费下载 1目 次 1 总则(1)2 术语(2)3 基本规定(3)3.1 资质要求(3)3.2 计量器具(3)3.3 压力容器安装工程的监督检验(3)3.4 设备安装技术文件(4)3.5 设备开箱(4)3.6 设备安装基准的确认及标识(5)3.7 成品及半成品保护(6)4 设备安装(7)4.1 基础复测及处理(7)4.2 地脚螺栓(11)4.3 垫铁(12)4.4 安装通则(13)4.5 灌浆(16)4.6 内件安装(17)4.7 安全附件安装(17)4.8 平台、梯子安装(17)4.9 清洗、清理与封闭(18)5 设备现场组焊(20)5.1 一般规定(20)5.2 组装元件检验(21)5.3 组装(31)2 5.4 焊接(36)5.5 热处理(38)5.6 焊接接头形状尺寸和外观质量(41)5.7 无损检测(42)5.8 设备总体形状尺寸检验(46)6 试验(47)6.1 一般规定(47)6.2 液压试验(49)6.3 气压试验(50)6.4 气密性试验(51)6.5 充水试漏或煤油试漏(51)7 工程交工(52)附录 A 平垫铁与斜垫铁(54)附录 B 空冷器构架安装质量标准(56)附录 C 塔类设备内件安装质量标准(57)附录 D 催化裂化装置反应再生系统设备内件安装质量标准(62)附录 E 管式换热设备耐压试验(67)本规范用词说明(68)附:条文说明(69)标准分享网 w w w.b z f x w.c o m 免费下载 31 总 则 总 则 1.0.1 为加强石油化工建设工程质量管理,统一石油化工静设备(以下简称设备)安装工程施工质量验收的要求,保证设备安装质量,制定本规范。1.0.2 本规范适用于石油化工建设工程整体安装设备和现场组焊设备及其专用内件、安全附件、设备附属梯子、平台等安装工程施工质量的验收。本规范不适用于立式圆筒形储罐、气柜和非金属设备施工质量的验收。1.0.3 本规范各条款除注明检查数量外,均应全数检查。1.0.4 设备安装工程施工质量验收除应符合本规范外,尚应符合国家现行有关标准的规定。4 2 术 语术 语 2.0.1 石油化工静设备 petrochemical static equipment 石油化工生产装置、辅助设施和公用工程的反应设备、分离设备、换热设备、储存设备的统称。石油化工静设备包括本体及本体与外管道连接的第一道环向焊缝的焊接坡口、螺纹连接的第一个螺纹接头、法兰连接的第一个密封面及开孔的封闭元件、紧固件及补强元件等。2.0.2 方位线 orientational reference line 为检验设备制造和安装质量,在设备内壁或外壁用 0、90、180、270标识的纵向母线。2.0.3 基准圆周线 base circumferential line 为检验设备制造和安装质量,在设备内壁或外壁特定位置给出的垂直于轴线的平面与器壁的交线。标准分享网 w w w.b z f x w.c o m 免费下载 53 基本规定基本规定 3.1 资质要求 3.1.1 从事设备安装、现场组焊和无损检测等施工单位应具有与所承担工作内容相应的专业资质。检验方法:检查企业资质证书。3.1.2 从事设备焊接的焊工、无损检测人员应按国家现行有关标准和规定考试取得合格证,且只能从事与资格相应的作业。检验方法:检查人员资格证书。3.2 计量器具 3.2.1 计量器具应经过检定/校准或验证,处于合格状态,并在有效检定期内使用。检验方法:检查计量器具检定标志。3.2.2 周期检定的计量器具调转时,应有检定/校准合格证书。检验方法:检查计量器具检定证书。3.3 压力容器安装工程的监督检验 3.3.1 从事压力容器现场组焊、安装的施工单位在施工前应书面告知工程所在地特种设备安全监督管理部门。检验方法:检查“特种设备、现场组焊、安装告知书”。3.3.2 从事压力容器现场组焊、安装的施工单位应接受工程所在地有资质的检验检测机构的监督检验。检验方法:检查“锅炉压力容器安装质量证明书”、“锅炉压力容器产品安全性能监督检验证书”。6 3.4 设备安装技术文件 3.4.1 设备安装应具有下列技术文件:1 设计文件。2 设备质量证明文件。3 标准规范。4 施工技术文件。检验方法:检查相关文件。3.4.2 设备质量证明文件应符合下列规定:1 内容与特性数据符合设计文件。2 有复验要求的材料应有复验报告。检验方法:检查相关资料。3.5 设备开箱检验 3.5.1 设备、内件和安全附件应符合设计文件和订货合同的要求。检验方法:检查相关资料。3.5.2 开箱检验应在有关人员参加下按照装箱单清点并检查下列项目:1 箱号、箱数及包装。2 设备名称、型号及规格。3 设备质量证明文件。4 设备内件及安全附件的规格、型号、数量。检验方法:检查设备开箱检验记录。3.5.3 设备外观质量应符合下列要求:1 无表面损伤、变形及锈蚀。2 工装卡具的焊疤已清除。3 设备管口封闭;4 不锈钢及复合钢板制设备的防腐蚀面、低温设备表面不应有刻痕和各标准分享网 w w w.b z f x w.c o m 免费下载 7类钢印标记。5 奥氏体不锈钢制设备、钛制设备、锆制设备、铝制设备表面应无铁离子污染。6 防腐蚀涂料无流坠、脱落和返锈。7 充氮设备处于有效保护状态。检验方法:对设备实体进行检查。3.5.4 现场组焊设备组装元件尚应按本规范第 5 章的规定进行检查。3.5.5 设备的方位线标记、重心标记及吊挂点等标记应清晰。检验方法:对设备实体进行检查。3.6 设备安装测量基准的确认及标识 3.6.1 设备安装测量基准应符合下列规定:1 设备支座的底面作为安装标高的基准。2 立式设备任意两条相邻的方位线作为设备垂直度测量基准。3 卧式设备两侧水平方位线作为水平度的测量基准。4 套管式换热器以顶层换热管的上表面作为水平度的测量基准,以支架底板的下平面作为安装标高的测量基准,以一根支架柱的外侧面作为单排管垂直度的测量基准。5 球形储罐以赤道线作为水平度的测量基准,以支柱径向和周向两个方向作为垂直度的测量基准。6 对相互衔接的设备,还应按衔接的要求确定测量基准。检验方法:对设备实体进行检查。3.6.2 现场装配内件的立式设备,其内壁的基准圆周线作为水平度的测量基准。检验方法:检查设备内壁基准圆周线。3.7 成品及半成品保护 8 3.7.1 奥氏体不锈钢制设备、钛制设备、锆制设备、铝制设备应与碳钢隔离,并采取防止铁离子污染的措施。检验方法:观察检查。3.7.2 钛制设备、锆制设备、铝制设备及低温设备不得有表面擦伤。检验方法:观察检查。3.7.3 设备管口或开口应封闭。检验方法:观察检查。3.7.4 空冷器管束翅片不得损伤。检验方法:观察检查。3.7.5 已进行热处理的设备不得有电弧损伤。检验方法:观察检查。3.7.6 氮气保护的设备应保持规定的氮气压力。检验方法:观察检查。3.7.7 内壁抛光的设备应有油脂保护。检验方法:观察检查。标准分享网 w w w.b z f x w.c o m 免费下载 94 设备安装 设备安装 4.1 基础复测及处理 4.1.1 当基础交付安装时,基础混凝土强度不得低于设计强度的 75%。基础施工单位应提交测量记录及技术资料,安装单位应按本规范 4.1.3 条的要求进行相关数据的复测。检验方法:检查基础质量检验记录和同条件混凝土试块检验报告。4.1.2 基础施工单位应在交付的基础上画出标高基准线和纵、横中心线;有沉降观测要求的基础,应有沉降观测点。检验方法:检查基础实体。4.1.3 基础各部分尺寸的偏差不得超过表 4.1.31表 4.1.33 的规定。表 4.1.31 块体式混凝土基础质量标准(mm)项次 检 查 项 目 允许偏差值检验方法 1 基础坐标位置(纵、横轴线)20 全站仪或经纬仪、钢尺实测 2 基础各不同平面的标高 0 20 水准仪、钢尺实测 基础上平面外形尺寸 20 凸台上平面外形尺寸 0 20 3 凹穴尺寸 20 0 钢尺实测 每米 5 4 基础上平面的水平度(包括地坪上需要安装设备的部分)全长 10 水准仪或水平尺、钢尺实测 每米 5 5 侧面垂直度 全高 10 经纬仪或吊线坠、钢尺实测 续表 4.1.31 10 项次 检 查 项 目 允许偏差值检验方法 标高(顶端)10 0 螺栓中心圆直径 5 相邻螺栓中心距(在根部和顶部两处测量)2 6 预埋地脚螺栓 垂直度 2 水准仪或水平尺、钢尺实测 中心位置 10 深度 20 0 7 地脚螺栓预留孔 孔中心线垂直度 10 吊线坠、钢尺实测
