GB 50428-2015 油田采出水处理设计规范.pdf

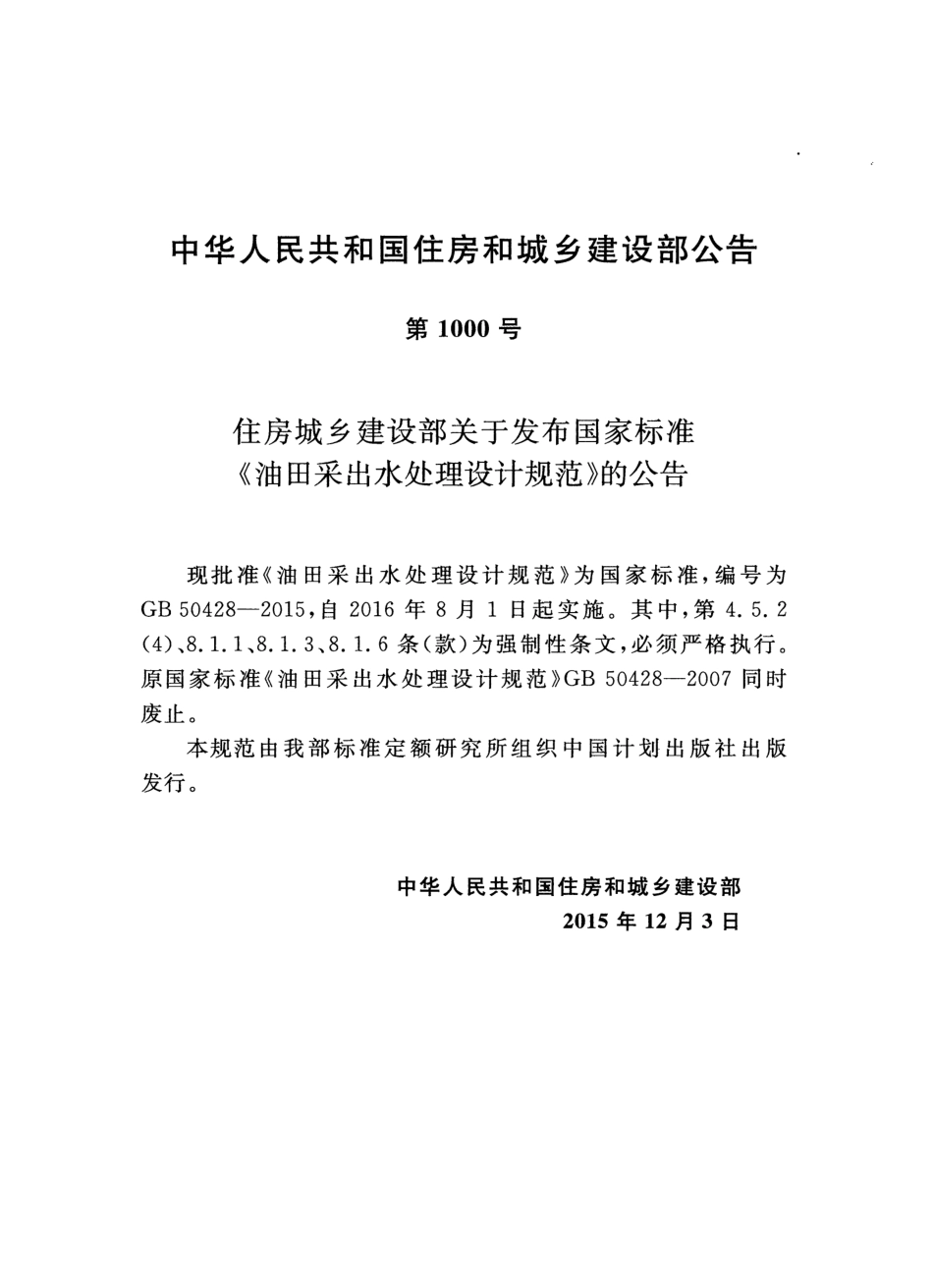

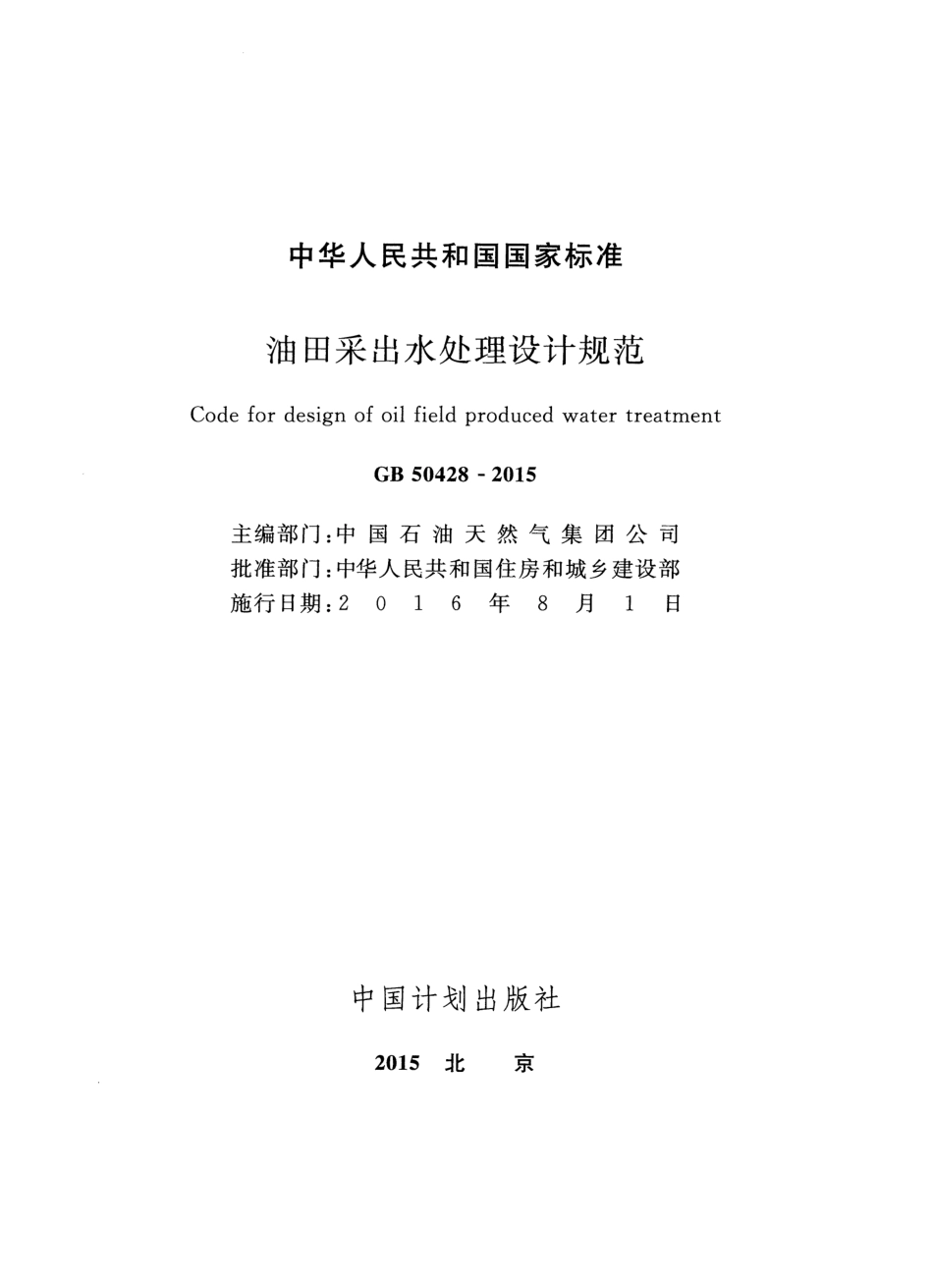

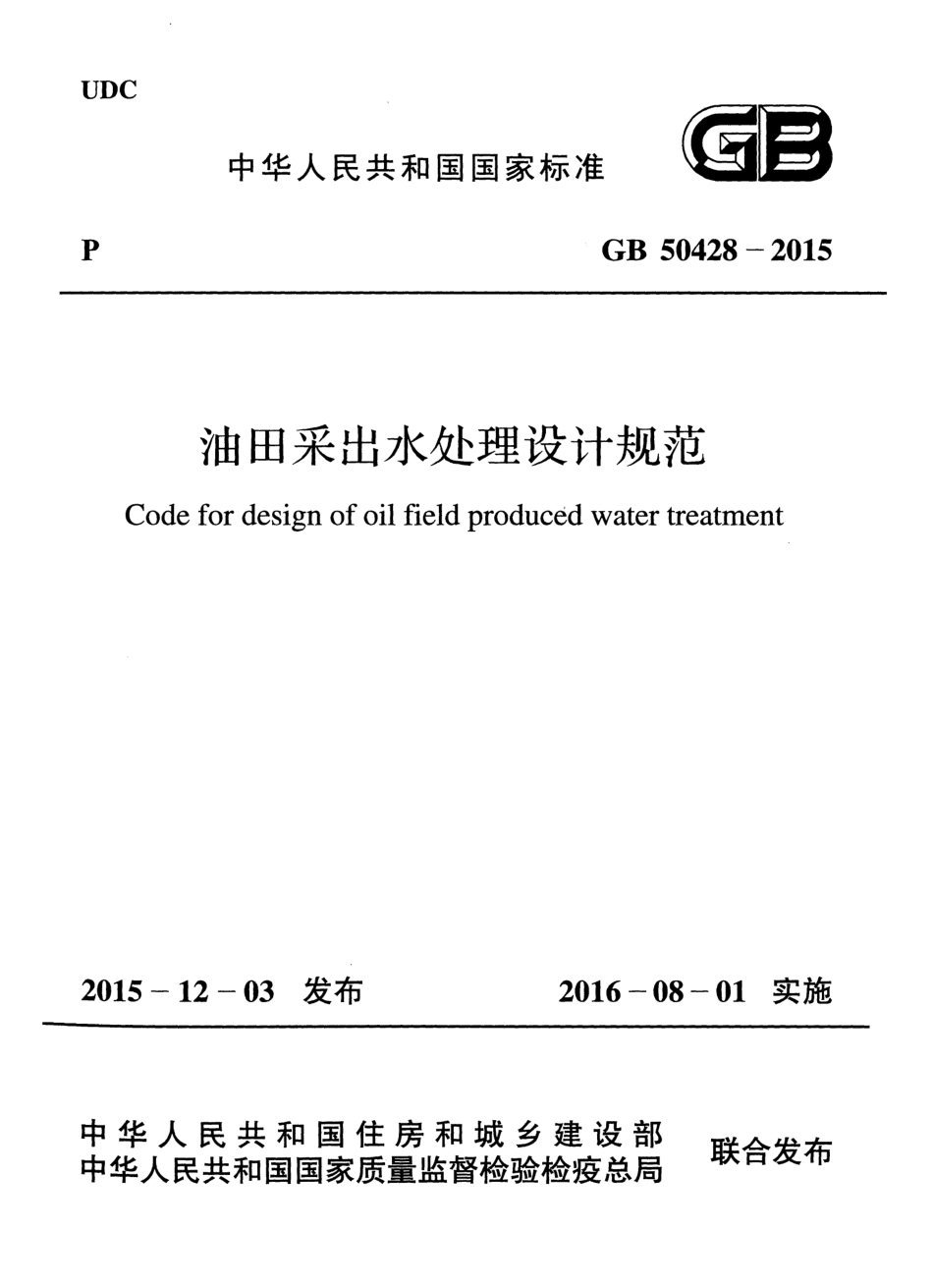

UDC 中华人民共和国国家标准GB p GB 50428-2015 油田采出水处理设计规范Code for design of oil field produced water treatment 2015-12-03发布2016-08-01实施中华人民共和国住房和城乡建设部中华人民共和国国家质量监督检验检疫总局联合发布中华人民共和国国家标准油田采出水处理设计规范Code for design of oil field produced water treatment GB 50428-2015 主编部门：中国石油天然气集团公司批准部门：中华人民共和国住房和城乡建设部施行日期：20 1 6 年8 月1 日中国计划出版社2015北京中华人民共和国住房和城乡建设部公告第1000号住房城乡建设部关于发布国家标准油田采出水处理设计规范的公告现批准油田采出水处理设计规范为国家标准，编号为GB 50428 2015，自2016年8月1日起实施。其中，第4.5.2(4）、8.1.1、8.1.3、8.1.6条（款）为强制性条文，必须严格执行。原国家标准油田采出水处理设计规范GB50428-2007同时废止。本规范由我部标准定额研究所组织中国计划出版社出版发行。中华人民共和国住房和城乡建设部2015年12月3日前本规范是根据住房和城乡建设部关于印发2013年工程建设标准规范制订修订计划的通知（建标20136号）的要求，规范编制工作组经广泛调查研究，认真总结实践经验，并在广泛征求意见的基础上，由大庆油田工程有限公司会同有关在原国家标准油田采出水处理设计规范GB50428-2007的基础上修订而成。本规范共分10章和5个附录，主要内容包括E总则、术语、基本规定、处理站总体设计、处理构筑物及设备、排泥水处理及污泥处置、药剂投配与贮存、工艺管道、泵房、公用工程等。本规范修订的主要技术内容是z1.更新了本规范中所涉及的其他标准规范。2.增加了特超稠油采出水除油罐及沉降罐的技术参数。3.修订了气浮机（池）相关内容。4.修订了过滤器反冲洗参数。5.将“8.1.1采出水的输送应采用管道，严禁采用明沟和带盖板的暗沟。”上升为强制性条文。本规范以黑体字标志的条文为强制性条文，必须严格执行。本规范由住房和城乡建设部负责管理和对强制性条文的解释，由石油工程建设专业标准化委员会设计分委会负责日常管理工作，由大庆油田工程有限公司负责具体技术内容的解释。本规范在执行过程中，希望各单位结合工程实践，认真总结经验，注意积累资料，随时将意见和有关资料反馈给大庆油田工程有限公司（地址：黑龙江省大庆市让胡路区西康路6号，邮政编码：163712),以供今后修订时参考。1 本规范主编单位、参编单位、主要起草人和主要审查人：主编单位：大庆油田工程有限公司（大庆油田建设设计研究院）参编单位：中石化石油工程设计有限公司中油辽河工程有限公司西安长庆科技工程有限责任公司新疆石油勘察设计研究院（有限公司）主要起草人：陈忠喜舒志明何玉辉杨清民杨燕平孙绳昆潘新建王爱军丁慧宋尊剑赵永军黄文升宋茂苍郭志强罗春林崔峰花古文革刘洪达种法国杨摔碎夏福军赵秋实王国柱王峰张志庆王惜那忠庆孙宗海景志远李庆刘岩松何文波张立勋王会军李超主要审查人：王玉晶胡玉涛王小林张巧玲刘国良石磊董林李悦然何蓉云陈文霞杨琳付红亮刁星 2 目次1总则.(1)2术语.(2)3基本规定.(4)4 处理站总体设计.(7)4.1 设计规模及水量计算（7)4.2 站址选择(8)4.3 站场平面与竖向布置（8)4.4站内管道布置门0)4.5 水质稳定u 5 处理构筑物及设备.(13)5.1 调储罐(13)5.2 除油罐及沉降罐飞(13)5.3 气浮机（池(15)5.4 水力旋流器U们5.5过滤器门们5.6 污油罐U们5.7 回收水罐（池）(19)5.8缓冲罐（池）(20)6排泥水处理及污泥处置.(21)6.1 一般规定(2川队2调节池（21)6.3 浓缩罐（池）(22)6.4脱水（22)1 6.5 污泥处置7 药剂技配与贮存7.1 药剂投配7.2 药剂贮存8 工艺管道门川8.1 一般规定U川8.2 管道水力计算（26)9泵房（29)9.1 一般规定(29)9.2 泵房布置(30)10 公用工程10.1 仪表及自动控制门门10.2 供配电（31)10.3 给排水10.4 供热10.5 暖通空调10.6 通信u10.7 建筑及结构10.8 道路10.9 防腐及保温（3日附录A站内架空油气管道与建（构）筑物之间最小水平间距（36)附录B站内埋地管道与电缆、建（构）筑物平行的最小间距（37)附录C过滤器滤料、垫料填装规格及厚度(38)附录D通信电缆管道和直埋电缆与地下管道或建（构）筑物的最小间距（40)附录E通信架空线路与其他设备或建（构）筑物的最小间距（41)2 的EE强un嘟”蓝w响明掣辑臣mEE币和胆EM悍慰M甘Contents 1 General provisions(1)2 Terms(2)3 Basic requirement.(4)4 General design for treatment station(7)4.1 Design scale and design flow(7)4.2 Site selection(8)4.3 Station layout and vertical layout.(8)4.4 Station pipmg(10)4.5 Water quality stabilizat10n(11)5 Processing facilities(13)5.1 Control storage tank(13)5.2 Oil removal tank and settling tank(13)5.3 Flotation Unit(pond)(15)5.4 Hydrocyclone(16)5.5 Filter(16)5.6 Waste oil u地.(1们5.7 Water-recovermg tank(pond)(19)5.8 Buffer tank(pond)(20)6 Sludge treatment and sludge disposal(21)6.1 General requirement(21)6.2 Regulat10n po口d（21)6.3 Concentrat10n tank(pond)(22)6.4 Dewatenng/Dehydrat10n(22)6.5 Sludge disposal(23)4 7 Chemical dosing and storage(24)7.1 Chemical dosing(24)7.2 Chemical storage(25)8 Process piping(26)8.1 General requirement(26)8.2 The hydraulic calculation of pipeline(26)9 Pump station U们9.1 General reqmrement(29)9.2 Pumping station layout(30)10 Utility 门门10.1 Instrumentation and automatic control(31)10.2 Power supply and distnbution(31)10.3 Water supply and drainage(32)10.4 Heat supply(32)10.5 HVAC(33)10.6 Commumcation(34)10.7 Architecture and structure(34)10.8 Road(35)10.9 Ant1corrosion and insulation(35)Appendix A Minimum horizontal spacing between overhead oil&.gas lines and buildings(structures)in station(36)Appendix B Minimum parallel spacing between buried pipelines,cables and buildings(structures)m station(37)Appendix C Specifications and thickness of filter media&underlayment packing(38)Appendix D Minimum spacing between communication cable pipes&.buried cables and underground 5 pipelines or buildings(structures)(40)Appendix E Minimum spacing between overhead communication lines and other equipments or buildings(structures)(41)Explanation of wording in this code(43)List of pouted standards(44)Addition:Explanation of provisions(45)6 1总则1.0.1 为在油田采出水处理工程设计中贯彻执行国家现行的有关法律法规和方针政策，统一技术要求，保证质量，提高水平，做到技术先进、经济合理、安全适用，运行、管理及维护方便，制订本规范。1.0.2 本规范适用于陆上油田和滩海陆采油田新建、扩建和改建的油田采出水处理工程设计。1.o.3 油田采出水经处理后应优先用于油田注水。当用于其他用途或排放时，应严格执行国家的法律、法规和现行相关标准。1.o.4 油田采出水处理工程应与原油脱水工程同时设计，同时建设。当原油脱水工程产生采出水时，采出水处理工程应技入运行。1.0.5 油田采出水处理工程设计除应符合本规范的规定外，尚应符合国家现行标准的有关规定。1 2术语2.0.1 油田采出水oilfield produced water 油田开采过程中产生的含有原油的水，简称采出水。2.0.2 洗井废水well-flushing waste water 注水井洗井作业返出地面的水。2.0.3 原水raw water 流往采出水处理站第一个处理构筑物或设备的水。2.0.4 净化水purified water 经处理后符合注水水质标准或达到其他用途及排放预处理水质要求的采出水。2.o.5 污油waste oil 采出水处理过程中分离出的含有水及其他杂质的原油。2.0.6 排泥水sludge water 采出水处理过程中分离出的含有少量污油、少量固体物质的水。2.0.7 污泥sludge 排泥水经浓缩脱水后的固体物质。2.0.8 采出水处理produced water treatment 对油田采出水（包括注水井洗井废水）进行回收和处理，使其符合注水水质标准、其他用途或排放预处理水质要求的过程。2.0.9 污水回收waste water recovery 在采出水处理过程中，过滤器反冲洗排水及其他构筑物排出废水的回收。2.0.10 设计规模design scale 采出水处理站接受、处理外部来水的设计能力。2 2.0.11 气浮机（池）flotation unit(pond)利用气浮原理将油和悬浮固体从水中分离脱除的处理设备或构筑物。2.0.12 水力旋流器hydrocyclone 采出水在一定压力下通过渐缩管段，使水流高速旋转，在离心力作用下，利用油水的密度差将油水分离的一种除油设备。2.0.13 过滤器filter 采用过滤方式去除水中原油及悬浮固体的水处理设备，包括重力过滤器、压力过滤器。2.0.14 除油罐oil removal tank 用于去除采出水中原油的构筑物。2.0.15 沉降罐settling tank 用于采出水中油、水、泥分离的构筑物。2.0.16 调储罐（池）contr
