GB 50689-2011 通信局站防雷与接地工程设计规范.pdf

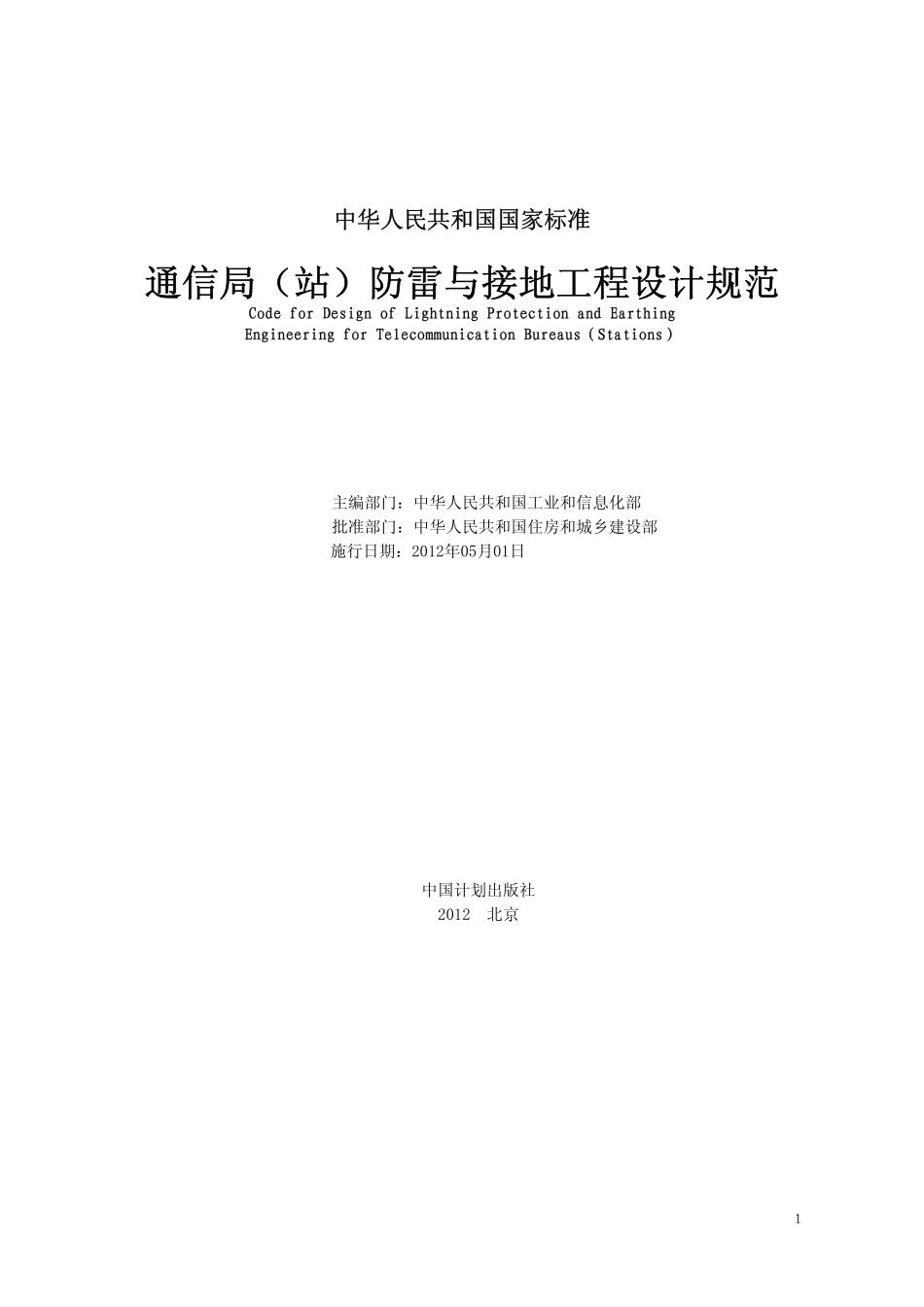

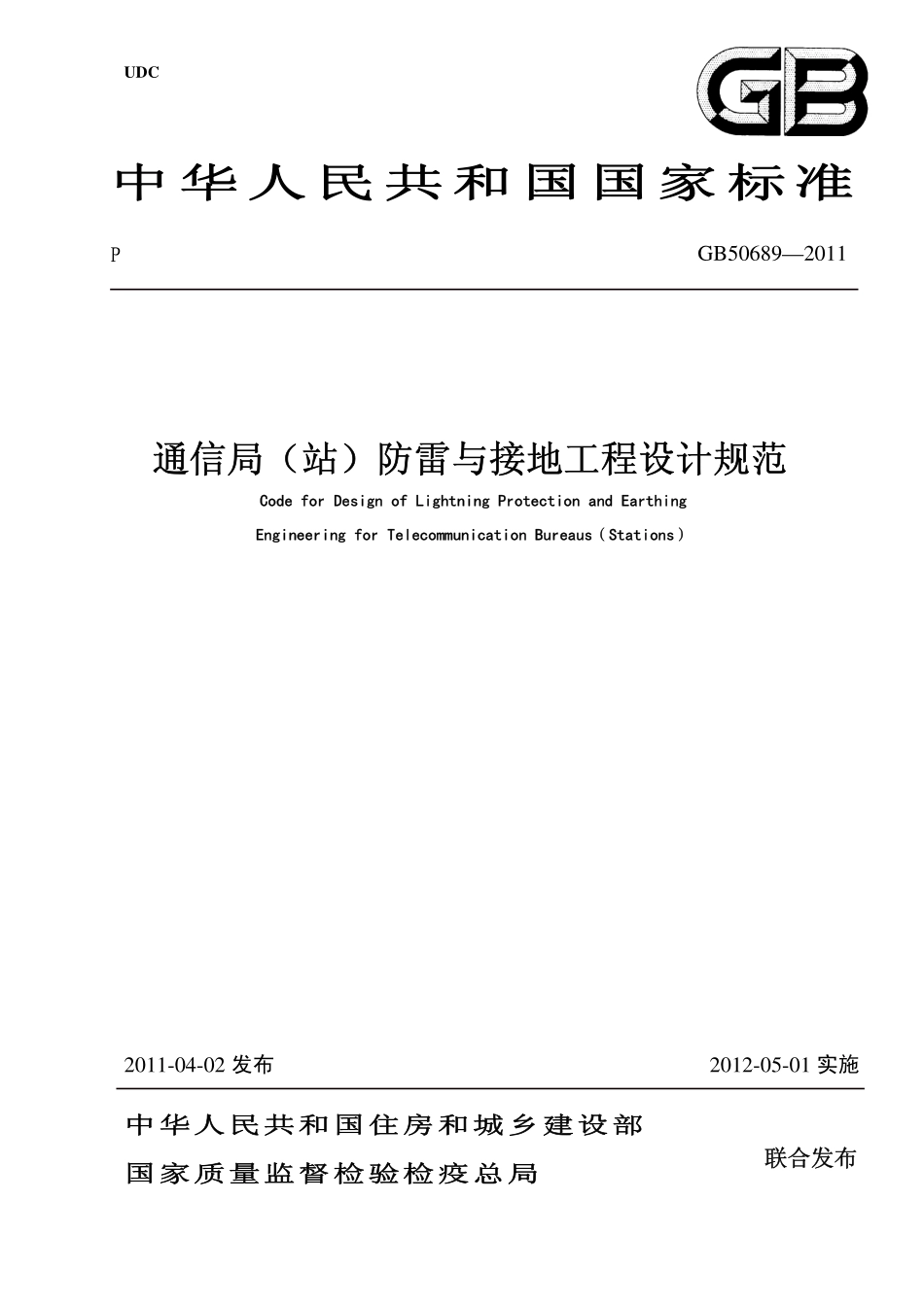

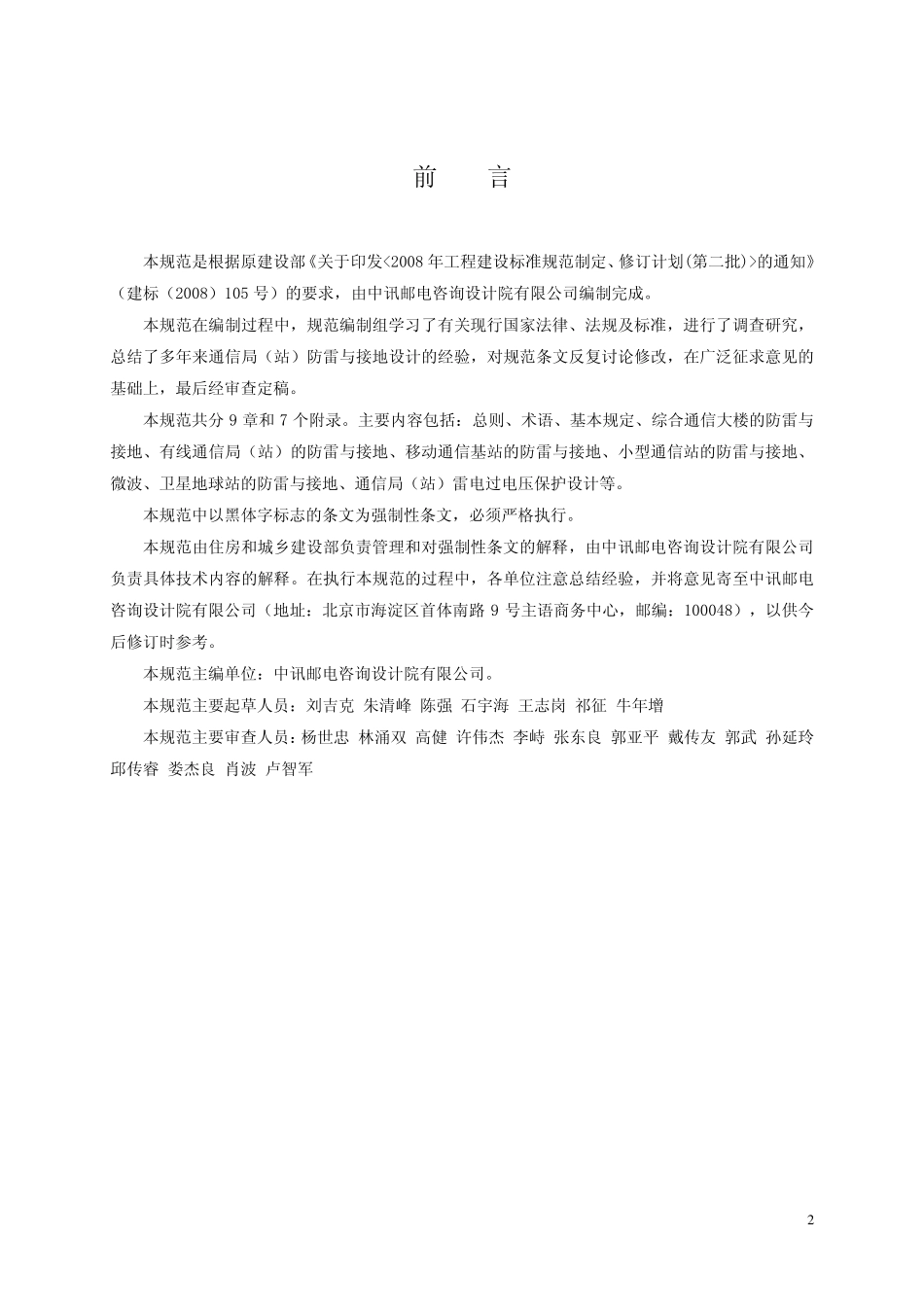

UDC 中华人民共和国国家标准中华人民共和国国家标准 P GB506892011 Code for Design of Lightning Protection and Earthing Engineering for Telecommunication Bureaus（Stations）Code for Design of Lightning Protection and Earthing Engineering for Telecommunication Bureaus（Stations）通信局（站）防雷与接地工程设计规范通信局（站）防雷与接地工程设计规范2011-04-02 发布 2012-05-01 实施中华人民共和国住房和城乡建设部 国家质量监督检验检疫总局 中华人民共和国住房和城乡建设部 国家质量监督检验检疫总局 联合发布 联合发布 中华人民共和国国家标准 中华人民共和国国家标准 通信局（站）防雷与接地工程设计规范 通信局（站）防雷与接地工程设计规范 Code for Design of Lightning Protection and Earthing Engineering for Telecommunication Bureaus（Stations）Code for Design of Lightning Protection and Earthing Engineering for Telecommunication Bureaus（Stations）主编部门：中华人民共和国工业和信息化部 批准部门：中华人民共和国住房和城乡建设部 施行日期：2012年05月01日 中国计划出版社 2012 北京 1 前 言 本规范是根据原建设部 关于印发的通知（建标（2008）105 号）的要求，由中讯邮电咨询设计院有限公司编制完成。本规范在编制过程中，规范编制组学习了有关现行国家法律、法规及标准，进行了调查研究，总结了多年来通信局（站）防雷与接地设计的经验，对规范条文反复讨论修改，在广泛征求意见的基础上，最后经审查定稿。本规范共分 9 章和 7 个附录。主要内容包括：总则、术语、基本规定、综合通信大楼的防雷与接地、有线通信局（站）的防雷与接地、移动通信基站的防雷与接地、小型通信站的防雷与接地、微波、卫星地球站的防雷与接地、通信局（站）雷电过电压保护设计等。本规范中以黑体字标志的条文为强制性条文，必须严格执行。本规范由住房和城乡建设部负责管理和对强制性条文的解释，由中讯邮电咨询设计院有限公司负责具体技术内容的解释。在执行本规范的过程中，各单位注意总结经验，并将意见寄至中讯邮电咨询设计院有限公司（地址：北京市海淀区首体南路 9 号主语商务中心，邮编：100048），以供今后修订时参考。本规范主编单位：中讯邮电咨询设计院有限公司。本规范主要起草人员：刘吉克 朱清峰 陈强 石宇海 王志岗 祁征 牛年增 本规范主要审查人员：杨世忠 林涌双 高健 许伟杰 李峙 张东良 郭亚平 戴传友 郭武 孙延玲 邱传睿 娄杰良 肖波 卢智军 2 目 次 目 次 1 总 则.11 总 则.1 2 术 语.22 术 语.2 3 基本规定.53 基本规定.5 3.1 一般规定.5 3.2 接地系统组成.5 3.3 接地体.6 3.4 接地引入线.6 3.5 接地汇集线.6 3.6 接地线.7 3.7 等电位连接方式.7 3.8 各类缆线的入局方式.8 3.9 接地线布放要求.8 3.10 计算机网络接口、控制终端接口的保护.8 3.11 集中监控系统的接地与接口的保护.9 3.12 局内布线.9 3.13 配电系统.9 3.14 机房内辅助设备的接地.10 3.15 光缆的防雷接地.10 4 综合通信大楼的防雷与接地.114 综合通信大楼的防雷与接地.11 4.1 一般规定.11 4.2 接地连接方式.12 4.3 内部等电位接地连接方式.15 4.4 地网.15 4.5 进局缆线的接地.16 4.6 通信设备的接地.17 4.7 通信电源的接地.21 4.8 其它设施的接地.21 4.9 建筑防雷设计.22 5 有线通信局（站）的防雷与接地.235 有线通信局（站）的防雷与接地.23 5.1 交换局、数据局.23 5.2 接入网站、模块局.23 5.3 宽带接入点.25 5.4 光缆中继站.25 5.5 通信设备的直流配电系统接地.25 6 移动通信基站的防雷与接地.276 移动通信基站的防雷与接地.27 6.1 一般原则.27 6.2 地网.27 6.3 直击雷保护.28 6.4 天馈线接地.29 6.5 直流远供系统的防雷与接地.29 6.6 GPS天馈线的防雷与接地.29 6.7 机房内的等电位连接.30 6.8 接地引入线和室内接地处理.31 6.9 其他引入缆线的接地处理.31 3 6.10 通信设备的直流配电系统接地.31 7 小型通信站的防雷与接地.327 小型通信站的防雷与接地.32 7.1 一般原则.32 7.2 地网.32 7.3 直击雷防护.33 7.4 其他.33 8 微波、卫星地球站的防雷与接地.348 微波、卫星地球站的防雷与接地.34 8.1 微波站的防雷与接地.34 8.2 卫星地球站的防雷与接地.35 9 通信局（站）雷电过电压保护设计.369 通信局（站）雷电过电压保护设计.36 9.1 一般规定.36 9.2 防雷器的使用要求.36 9.3 通信局(站)电源系统雷电过电压保护原则.36 9.4 电源防雷器安装要求.41 9.5 计算机网络及各类信号线雷电过电压保护设计原则.41 附录A 防雷区.43附录A 防雷区.43 附录B 网状、星形和星形网状混合型接地.45附录B 网状、星形和星形网状混合型接地.45 附录C 防雷器保护模式要求.46附录C 防雷器保护模式要求.46 附录D 土壤电阻率的测量.48附录D 土壤电阻率的测量.48 附录E 接地电阻的测量.50附录E 接地电阻的测量.50 附录F 全国主要城市年平均雷暴日数统计表.51附录F 全国主要城市年平均雷暴日数统计表.51 附录G 全国年平均雷暴日数区划图.53附录G 全国年平均雷暴日数区划图.53 本规范用词说明.54本规范用词说明.54 引用标准名录.55引用标准名录.55 条文说明.56条文说明.56 4 Contents 1 General provisions 1 2 Terms 2 3 Basic requirement 5 3.1 General requirement 5 3.2 Earthing system composition 5 3.3 Earth electrode 6 3.4 Earthing connection 6 3.5 Main earthing conductor 6 3.6 Earthing conductor 7 3.7 The types of equipotential bonding 7 3.8 The accessing ways of various cables 8 3.9 The layout requirements of earthing conductor 8 3.10 The protection of network port of computer and controller terminal port 8 3.11 The earthing of centralized monitoring System and protection of the port 9 3.12 The layout of cables in bureau 9 3.13 Power distribution system 9 3.14 The earthing of auxiliary equipment in room 10 3.15 The lightning protection and earthing of optical fiber cable 10 4 The lightning protection and earthing of composite telecommunication building 11 4.1 General requirement 11 4.2 The types of earthing and bonding 12 4.3 The types of internal equipotential bonding 15 4.4 Earth grid 15 4.5 The earthing of the cables entering into bureau 16 4.6 The earthing of telecommunication equipment 17 4.7 The earthing of telecommunication power 21 4.8 The earthing of other facilities 21 4.9 The lightning protection design of building 22 5 The lightning protection and earthing of access telecommunication bureaus（stations）23 5.1 Exchange bureau、data bureau 23 5.2 Access network station、module bureau 23 5.3 Broadband access sites 25 5.4 Fiber cable repeater station 25 5.5 The earthing of DC power distribution system for telecommunication equipment 25 6 The lightning protection and earthing of mobile telecommunication base station27 6.1 General requirement 27 6.2 Earth grid 27 6.3 Direct stroke protection 28 6.4 The earthing of antenna and feeding cable 29 5 6 6.5 The lightning protection and earthing of DC Remote feeding System 29 6.6 The lightning protection and earthing of GPS 29 6.7 Internal Equipotential bonding 30 6.8 The handling of earthing connection and internal earthing 31 6.9 The earthing of other accessing cables 31 6.10 The earthing of the DC power distribution system for telecommunication equipment 31 7 The lightning protection and earthing of small telecommunication station 32 7.1 General requirement 32 7.2 earth grid 32 7.3 Direct stroke protection 33 7.4 Others 33 8 The lightning protection and earthing of microwave and satellite stations 34 8.1 The lightning protection and earth
