GB 50464-2008 视频显示系统工程技术规范.pdf

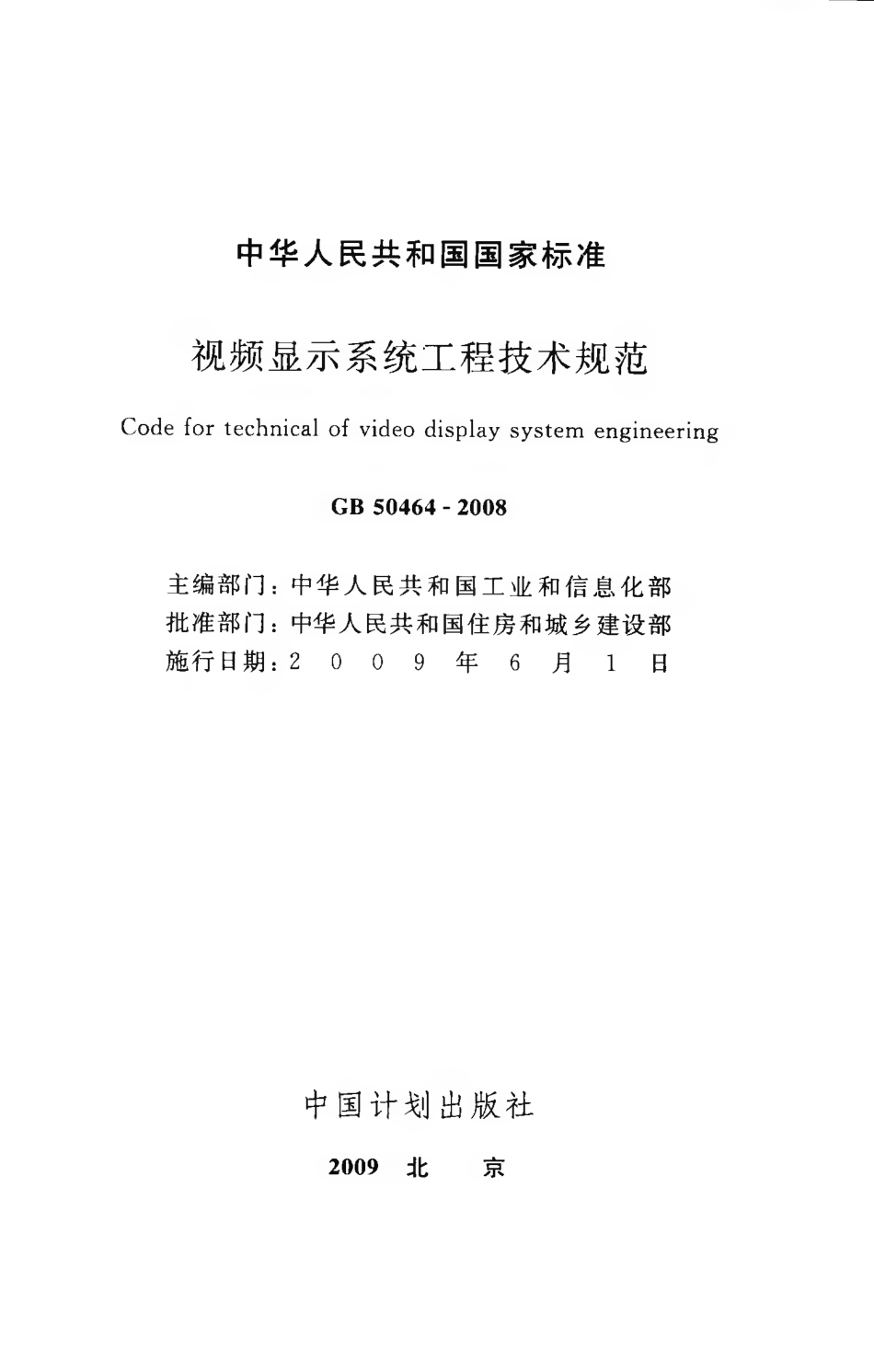

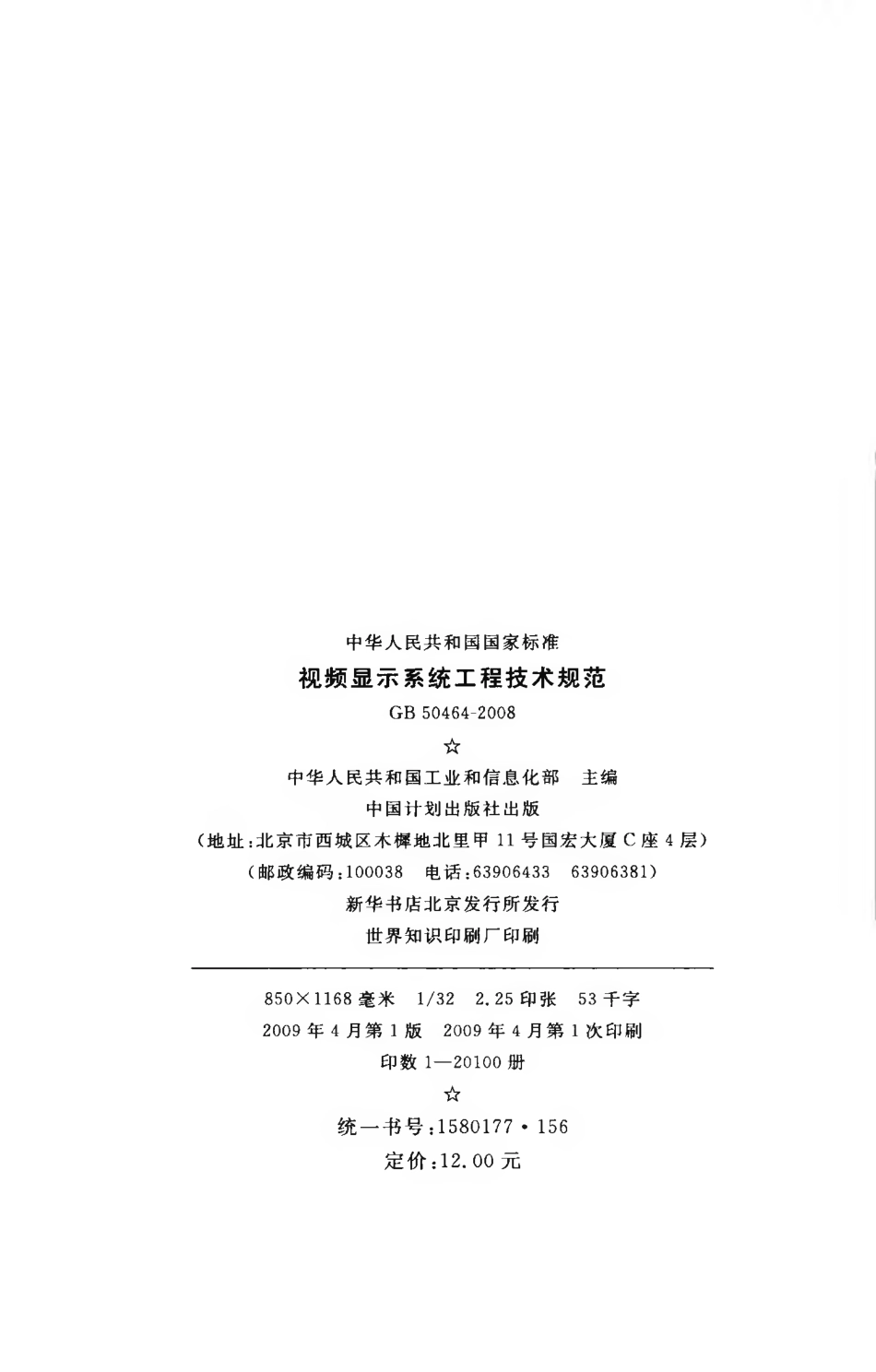

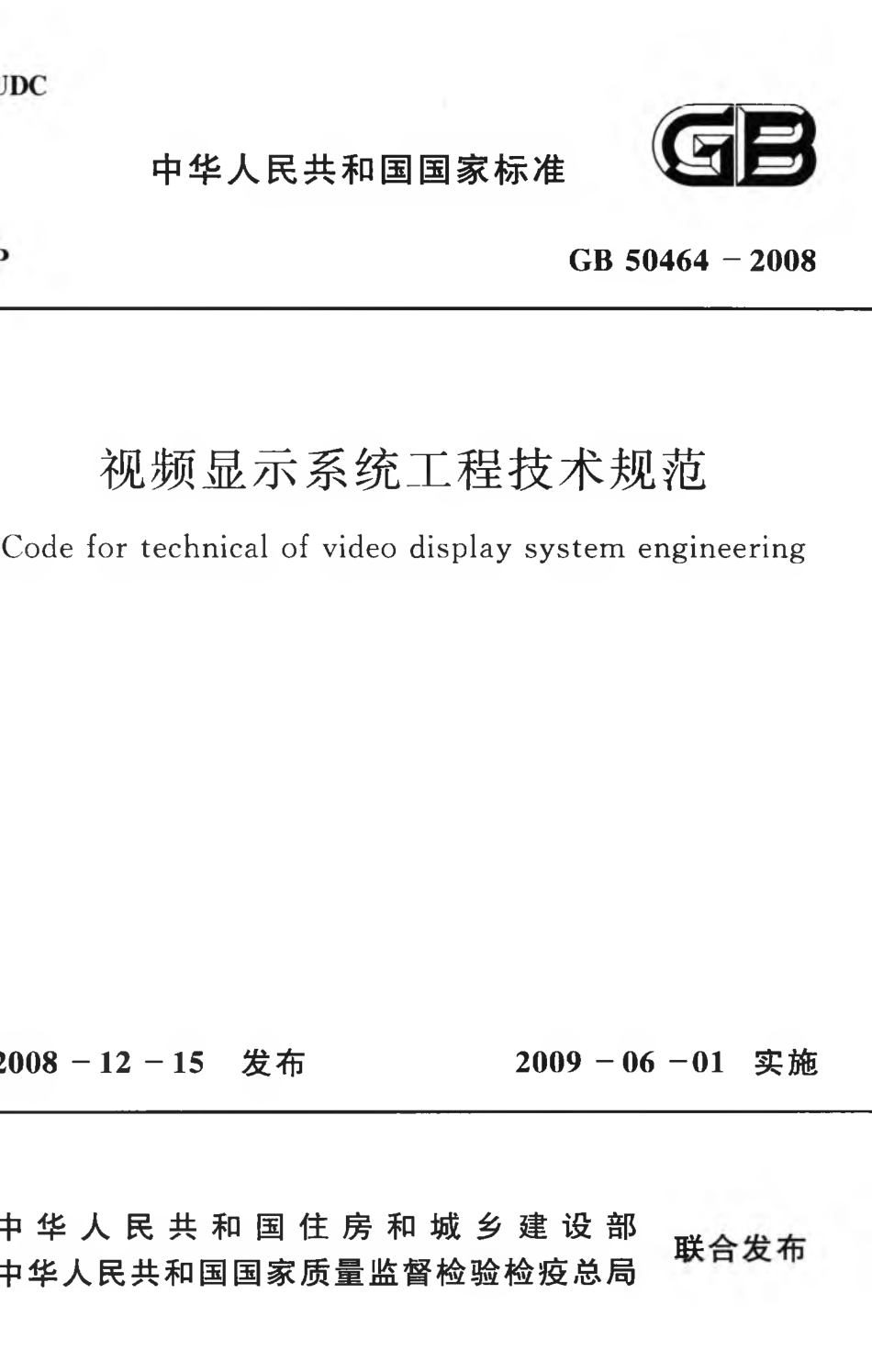

中华人民共和国国家标准GB 50464-2008视频显示系统工程技术规范Cod e for tec hnic al of vid eo d isplay system engineering5008-12-15 发布 2009-06-01 实施中 华 人 民 共 和 国 住 房 和 城 乡 建 设 部#中华人民共和国国家质量监督检验检疫总局中华人民共和国国家标准视频显示系统工程技术规范Cod e for tec hnic al of vid eo d isplay system engineering GB 50464-2 008主编部门：中华人民共和国工业和信息化部 批准部门：中华人民共和国住房和城乡建设部 施行日期：2 009 年 6月 1日中国计划出版社2 009 北 京中华人民共和国国家标准视频显示系统工程技术规范GB 50464-2008中华人民共和国工业和信息化部主编 中国计划出版社出版(地址：北京市西城区木樨地北里甲11号国宏大厦C座4层）(邮政编码：100038 电话：63906433 63906381)新华书店北京发行所发行 世界知识印刷厂印刷850X1168毫米 1/32 2.25印张 53千字 2009年4月 第1版2009年4月 第1次印刷 印 数120100册统一书号：1580177 156定 价：12.00元第2 0 1号中华人民共和国住房和城乡建设部公告关于发布国家标准 视频显示系统工程技术规范 的公告现批准 视频显示系统工程技术规范 为国家标准，编号为 GB 504642 008,自2 009年6月1日起实施。其中，第4.1.5 (4)、4.2.3(5)、5.2.3(1、5、6)条（款）为强制性条文，必须严格执 行。本规范由我部标准定额研究所组织中国计划出版社出版发行。中华人民共和国住房和城乡建设部 二八年十二月+五日_ w刖 吕本规范是根据建设部“关于印发2 005年工程建设标准规范 制订、修订计划（第二批）的通知”（建标函2 00512 4号）的要求，由中国电子科技集团公司第三研究所会同中国电子工程设计院、中国建筑设计研究院和北京建筑设计研究院等单位共同编制完成 的。本规范在编制过程中，编制组进行了广泛的调查研究，认真总 结实践经验，并参考国内外有关的标准，广泛吸取全国有关单位和 专家的意见，在统一思想的基础上，制定了本规范。本规范共7章和3个附录，主要内容包括总则，术语，视频显 示系统工程的分类和分级，视频显示系统工程设计，视频显示系统 工程施工，视频显示系统试运行和视频显示系统工程验收。本规范中以黑体字标志的条文为强制性条文，必须严格执行。本规范由住房和城乡建设部负责管理和对强制性条文的解 释，由工业和信息化部负责日常管理，由中国电子科技集团公司第 三研究所负责具体技术内容的解释。在执行本规范过程中，请各 单位认真总结经验，并将意见和有关资料寄至中国电子科技集团 公司第三研究所（地址：北京市朝阳区酒仙桥北路乙七号，邮政编 码：100015)，以供今后修订时参考。本规范主编单位、参编单位和主要起草人：主 编 单 位：中国电子科技集团公司第三研究所 北京奥特维科技开发总公司参 编 单 位：中国电子工程设计院 中国建筑设计研究院 北京市建筑设计研究院北京世纪伟臣科技发展有限公司 宁波G Q Y视讯股份有限公司 北京彩讯科技有限公司 北京巴可利亚德电子科技有限公司 北京利亚德电子科技有限公司 广东威创视讯科技股份有限公司主要起草人：刘芳钟景华张 旭张文才陈 琪黄春张雁鸣潘凯群朱保华谢 宏林松谭连起华 明徐文学郑典勇次1总 则.(12术 语.(22.1 术 语.（22.2 缩 略 语.(63视频显示系统工程的分类和分级.（73.1 L E D 视频显示系统的分类和分级.（73.2 投影型视频显示系统的分类和分级.(83.3 电视型视频显示系统的分类和分级.（94视频显示系统工程设计.（104.1 一般规定.（104.2 视 频 显 示 屏 系统 设 计.（114.3传输系统设计.（144.4 控制系统设计.（174.5辅助系统设计.（185视频显示系统工程施工.（2 15.1 施工准备.（2 15.2 施 工.(2 25.3 系 统 调 试.（2 56视频显示系统试运行.（307视频显示系统工程验收.（317.1 般规定.（317.2 初步验收.（3 17.3 工程竣工验收条件与验收组织.（327.4 工程竣工验收.（33附录A工程施工质量控制记录.（35)附录B工程检测记录.（42)附录C工程验收记录.（44)本规范用词说明.（45)附：条 文 说 明.（47)1.0.1 为规范视频显示系统工程的设计、施工和验收，保证工程 质量，促进技术进步，获得良好的社会效益、经济效益和环境效益，制定本规范。1.0.2本规范适用于视频显示系统工程的设计、施工及验收。1.0.3视频显示系统工程的设计、施工及验收，应遵循国家有关 法律、法规和政策，密切结合自然条件，合理利用资源，兼顾使用和 维修，做到技术先进、经济合理、安全适用。1.0.4视频显示系统工程中应选用技术先进、经济适用的定型和 经检测合格的产品。1.0.5 视频显示系统工程的设计、施工及验收除应执行本规范 外，尚应符合国家现行有关标准的规定。2 术语2.1术 语2.1.1 视频显示系统 vid eo d isplay system由视频显示屏系统、传输系统、控制系统和辅助系统组成，可 实现一路或多路视频信号同时、部分或全屏显示。2.1.2 视频显示屏单元 vid eo d isplay sc reen unit在视频显示屏系统中可独立完成画面显示功能的基本单位，一般为矩形。2.1.3 视频拼接显示屏（墙）vid eo d isplay sc reen together(wall)由显示屏单元物理拼接而成，是图像显示区域的总称。显示 屏单元间依靠适当的电气连接（包括信号传输路径），由控制系统 进行控制，可单独显示视频画面，或显示画面的某一部分，还可与 系统中的其他单元配合组成完整的画面。2.1.4 传输系统 transmission system在视频显示系统中，将需显示的信号传输至各显示屏单元的 信号传输部分。2.1.5 控制系统 c ontrol system用于视频信号的调度管理，包括图像分割和拼接、图像显示参 数（如位置、色彩、亮度、均匀性、对比度等）的设置和调整、视频信 号的分配和切换。2.1.6 辅助系统 auxiliary system用于支持视频显示系统工作的配套工程，包括控制室、设备 间、供配电和防雷接地系统等。2.1.7 发光二极管（LED)light emitting d iod e由ni-iv族化合物等半导体材料制成，加电压后会发光的半 导体器件。2.1.8 LED 视频显示屏 LED vid eo d isplay sc reen(panel)通过一定的控制方式，由LED器件阵列组成，用于显示视频的屏幕。2.1.9 阴极射线管显示屏（CRT d isplay)c athod e ray tube d isplay由电子束器件构成，从电子枪发射电子束轰击涂有荧光粉的 玻璃面（荧光屏）实现电光转换，重现图像的显示屏。2.1.10 液晶显示屏（LCD)liquid c rystal d isplay外加电压使液晶分子取向改变，以调制透过液晶的光强度，产 生灰度或彩色图像的显示屏。2.1.11 等离子体显示屏（PDP)plasma d isplay panel利用气体放电产生的等离子体引发紫外线，来激发红、绿、蓝 荧光粉，发出红、绿、蓝三种基色光，在玻璃平板上形成彩色图像的 显示屏。2.1.12 数字光学处理器（DLP)d igital light proc essor 采用半导体数字光学微镜阵列作为光阀的成像装置。2.1.13 前投影（正投影）front sc reen projec tion 图像被投影在光反射屏的观众一侧的投影方式。2.1.14 背投影 rear sc reen projec tion图像投影通过透射屏到达观众一侧的投影方式。2.1.15 像素 pixel/pic ture element组成一幅图像的全部可能亮度和色度的最小成像单元。2.1.16 像素中心距 pixel pitc h 相邻像素中心之间的距离。2.1.17 像素中心距相对1 偏差 relative d eviation of pixel pitc h 像素中心距的实测值与标称值之差的绝对值与标称值之比。2.1.18 平整度 level up d egree视频显示屏法线方向的凹凸偏差。2.1.19 LED 像素失控率 ratio of out-of-c ontrol pixel发光状态与控制要求的显示状态不相符的LED像素占总像 素的比率。2.1.2 0 灰度等级 graysc ale显示屏同一级亮度中从最暗到最亮之间能区别的亮度级数。2.1.2 1 换帧频率 frame refresh frequenc y 视频显示屏画面更新的频率。2.1.2 2 刷新频率 refresh frequenc y视频显示屏显示数据每秒钟被重复的次数。2.1.2 3 图像分辨力 pic ture resolution表征图像细节的能力。对图像信号，常称为信源分辨力，由图 像格式决定，通常用水平和垂直方向的像素数表示。对成像器件 而言，CRT通常用中心节距表示，面 阵LED、CCD、LCD、PDP、DLP、LCOS、OLED等固有分辨力成像器件，通常用水平和垂直 方向的像素数表示。2.1.2 4 图像清晰度 pic ture d efinition人眼能察觉到的图像细节清晰程度，用电视线表示。2.1.2 5 显示屏亮度 luminanc e在显示屏法线方向观测的任一表面单位投射面积上的发光强度。2.1.2 6 LED 显示屏最大亮度 maximum luminanc e of LED sc reen在一定环境照度下，LED视频显示屏各基色在最高灰度级、最高亮度时的亮度。全彩色LED视频显示屏还包括白平衡状态 下的亮度。2.1.2 7 色度 c hromatic ity关于颜色的定量描述，用亮度、色调和色饱和度来表征。2.1.2 8 照度 illuminanc e入射于表面上的光通量密度。当表面积上的照射均勻时，照 度等于光通量除以表面积所得的商。2.1.2 9 对比度 c ontrast ratio对于背投影方式，是同一图像画面中亮区与暗区平均亮度的 比。对于正投影方式，是同一图像画面中亮区与暗区平均照度的 比。2.1.30 LED 显7K屏最高对比度 maximum c ontrast ratio 在一定环境照度下，LED显示屏最大亮度和背景亮度的比。2.1.31 亮度均匀性 luminanc e uniformity 显示屏各区域相互之间亮度一致性的程度。2.1.32 色度均勻性 c hromatic uniformity 视频显示屏的色度一致性。2.1.33 水平视角 horizontal viewing angle当显示屏水平方向的亮度为其水平方向法线处亮度的一半 时，该观察方向与其法线的夹角为水平左视角或水平右视角，水平 左视角和水平右视角夹角之和表示水平视角。2.1.34 垂直视角 vertic al viewing angle当显示屏垂直方向的亮度为其垂直方向法线处亮度的一半 时，该观察方向与其法线的夹角为垂直上视角或垂直下视角，垂直 上视角和垂直下视角夹角之和表示垂直视角。2.1.35 视角 viewing angle 包括水平视角和垂直视角。2.1.36 视距 viewing d istanc e在正常使用条件下，可以清楚地观看LED视频显示屏显示内 容的观看距离。2.1.37 信噪比 signal noise ratio 信号有效值与噪声有效值之比。2.2缩略语2.2.1 MT BFCMean T ime Between Fai
