GB 50217-2018 电力工程电缆设计标准.pdf

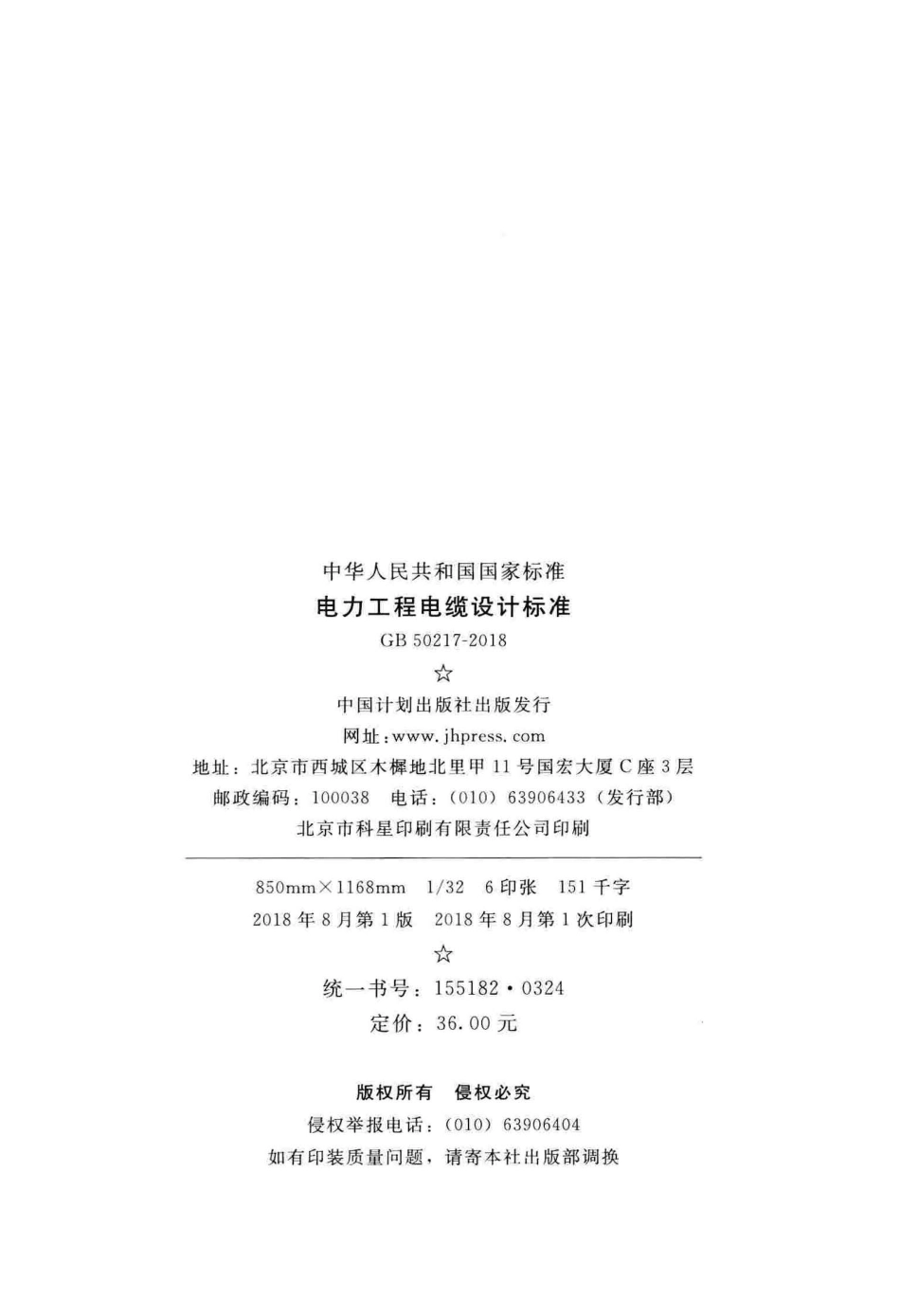

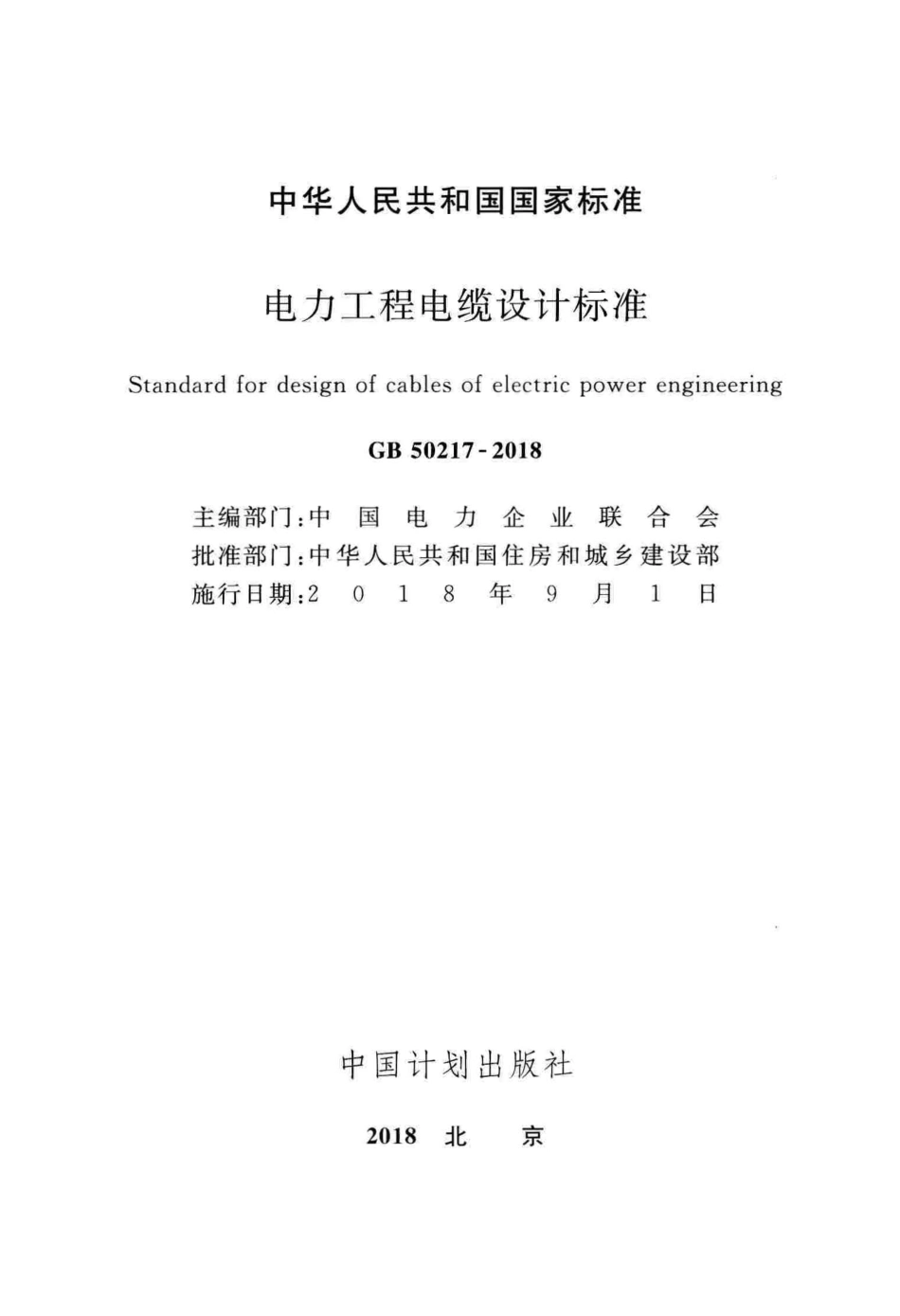

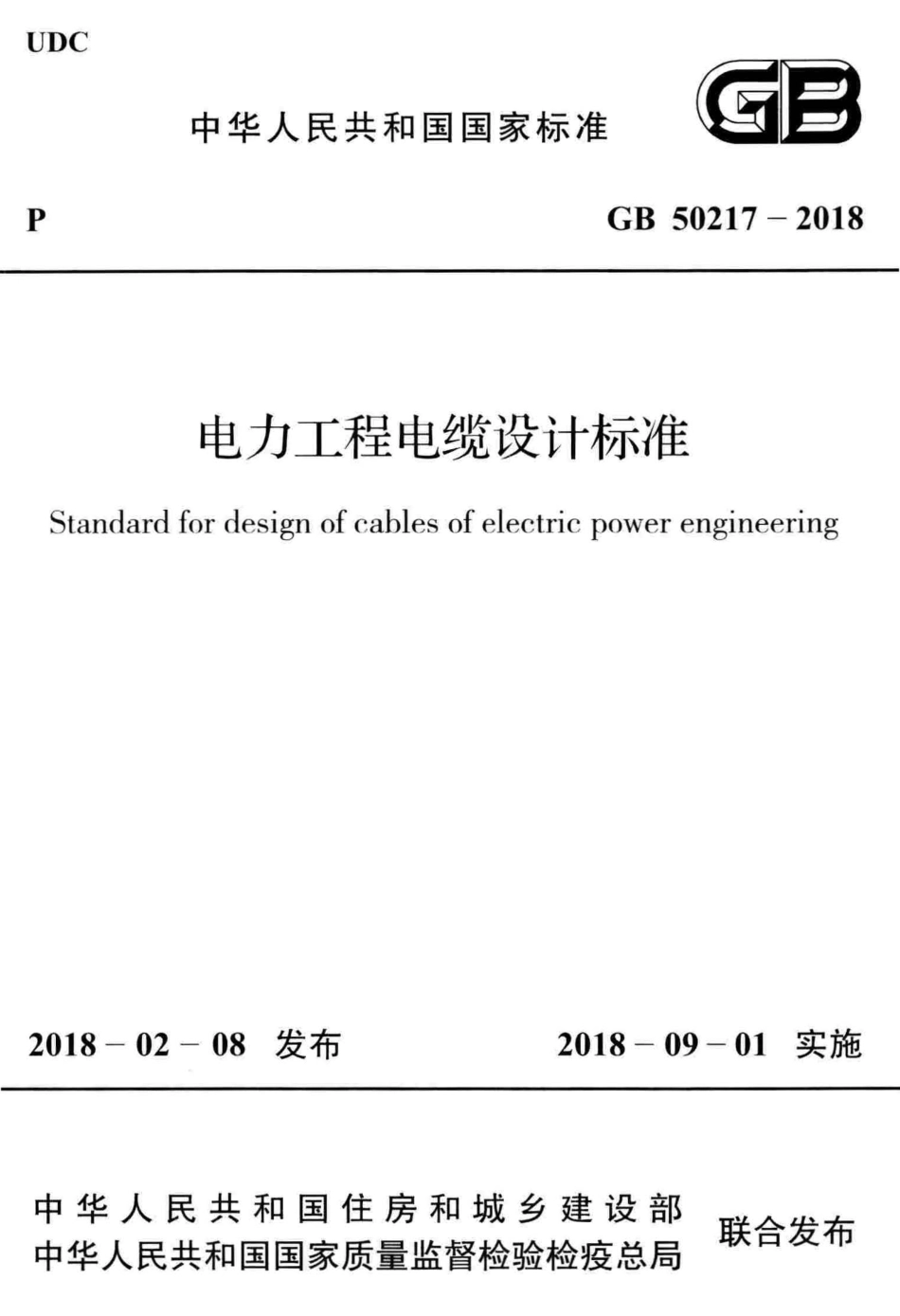

UDC 中华人民共和国国家标准IB P GB 50217-2018 电力工程电缆设计标准Standard for design of cables of electric power engineering 2018-02-08发布2018-09-01实施中华人民共和国住房和城乡建设部联合发布中华人民共和国国家质量监督检验检疫总局中华人民共和国国家标准电力工程电缆设计标准Standard for design of cables of electric power engineering GB 50217-2018 主编部门:中国电力企业联合会批准部门:中华人民共和国住房和城乡建设部施行日期:20 1 8 年9 月1 日中国计划出版社2018北京中华人民共和国国家标准电力工程电缆设计标准GB 50217-2018*中国计划出版社出版发行网址: 地址.北京市西城区木樨地北里甲11号国宏大厦C座3层邮政编码100038电话(010)63906433(发行部)北京市科星印刷有限责任公司印刷850mmX 1168mm 1/32 6印张15J千字2018年8月第1版2018年8月第l次印刷食统一书号155182 0324 定价36.00元版权所有侵权必究侵权举报电话(010)63906404 如l有印装质量问题，请帮本丰l:tH版部i声l换中华人民共和国住房和城乡建设部公告第1827号住房城乡建设部关于发布国家标准电力工程电缆设计标准的公告现批准电力工程电缆设计标准为国家标准，编号为GB 50217-2018，自2018年9月1日起实施。其中，第5.1.9条为强制性条文，必须严格执行。原国家标准电力工程电缆设计规范)GB50217二2007同时废止。本标准在住房城乡建设部门户网站()公开，并由住房城乡建设部标准定额研究所组织中国计划出版社出版发行。中华人民共和国住房和城乡建设部2018年2月8日目Iji=i 本标准是根据住房城乡建设部关于印发(2015年工程建设标准规范制订、修订计划的通知)(建标(2014J189号)的要求，由中国电力企业联合会和中国电力工程顾问集团西南电力设计院有限公司会同有关单位对电力工程电缆设计规范)GB50217-2007修订而成的。本标准共分7章和8个附录，主要技术内容是:总则、术语、电缆型式与截面选择、电缆附件及附属设备的选择与配置、电缆敷设、电缆的支持与固定、电缆防火与阻止延燃等。本标准修订的主要技术内容是:(1)修改了本标准的适用范围;(2)增加了核电厂常规岛及与生产有关的附属设施电缆敷设的有关规定;(3)修改了铜导体电缆、铝导体电缆的选用范围，增加了铝合金导体电缆的选用范围;(4)修改了交联聚乙烯绝缘电缆采用内、外半导电屏蔽层与绝缘层三层共挤工艺适用范围;(5)增加了1kV及以下电源中性点直接接地系统中，未配出中性导体或回路不需要中性导体引至受电设备时电缆芯数选择的规定;(6)增加了移动式电气设备电缆芯数的选择要求;(7)修改了10kV及以下的电力电缆经济电流截面选择计算公式，给出了部分绝缘类型电缆经济电流曲线;(8)增加了熔断器回路电缆最小热稳定截面校验的规定;(9)增加了计算电力电缆最大短路电流的短路点选择的规定;1 (10)修改了电力电缆金属屏蔽层有效截面计算用的最高温度取值;(11)修改了护层电压限制器工频感应过电压耐受时间。本标准中以黑体字标志的条文为强制性条文，必须严格执行。本标准由住房城乡建设部负责管理和对强制性条文的解释，由中国电力企业联合会标准化管理中心负责日常管理，由中国电力工程顾问集团西南电力设计院有限公司负责具体技术内容的解释。在执行过程中，请各单位结合工程实践，认真总结经验，注意积累资料，随时将意见和建议反馈给中国电力工程顾问集团西南电力设计院有限公司(地址:四川省成都市东风路18号，邮政编码，610021)，以供今后修订时参考。本标准主编单位、参编单位、主要起草人和主要审查人:主编单位:中国电力企业联合会中国电力工程顾问集团西南电力设计院有限公司参编单位:中国电力工程顾问集团东北电力设计院有限公司中广核工程有限公司喜利得(中国有限公司中国能源建设集团新疆电力设计院有限公司主要起草人:李国荣胡振兴彭勇唐俊王苗杨东齐春杨毅伟丁唯乔楠罗晓康程长春李翔李论涛主要审查人:李瓶芳徐剑浩杜小军姚雯张欢畅王宗景庞芝碧叶凌李标周桂华胡吉磊罗志刚丁杰张振鹏聂涛廖宇孔志达王志强 2 目次1，总贝。(1)2术语(2)3 电缆型式与截面选择(4)3.1 电力电缆导体材质(4)3.2 电力电缆绝缘水平I(4)3.3 电力电缆绝缘类型(5)3.4 电力电缆护层类型(6)3.5 电力电缆芯数(9)3.6 电力电缆导体截面.(10)3.7 控制电缆及其金属屏蔽(16)4 电缆附件及附属设备的选择与配置(20)4.1 一般规定(20)4.2 自容式充油电缆的供油系统(25)5 电缆敷设(2们5.1 一般规定(28)5.2 敷设方式选择(32)5.3 电缆直埋敷设(34)5.4 电缆保护管敷设(36)5.5 电缆沟敷设(38)5.6 电缆隧道敷设.(39)5.7 电缆夹层敷设(42)5.8 电缆竖井敷设.(42)5.9 其他公用设施中敷设(43)5.10 水下敷设 什们6 电缆的支持与固定6.1 一般规定6.2 电缆支架和桥架(49)7 电缆防火与阻止延燃(52)附录A常用电力电缆导体的最高允许温度(56)附录BlokV及以下电力电缆经济电流截面选用方法和经济电流密度曲线附录C10kV及以下常用电力电缆100%持续允许载流量(66)附录D敷设条件不同时电缆持续允许载流量的校正系数附录E按短路热稳定条件计算电缆导体允许最小截面的方法附录F交流系统单芯电缆金属套的正常感应电势计算方法附录G35kV及以下电缆敷设度量时的附加长度(81)附录H电缆穿管敷设时允许最大管长的计算方法(82)本标准用词说明引用标准名录附:条文说明 2 Contents 1 G enera l provlslons(1)2 T erms(2)3 Selecti_on of cable type and cross-section(4)3.1 Material of power cable conductor(4)3.2 Power cable insulation level(4)3.3 Type of power cable insulation.(5)3.4 Type of external sheath of power cable(6)3.5 Number of power cable cores(9)3.6 Cross-section of power cable conductor.(10)3.7 Control cable and metal shielding(16)4 Selection and configuration for cable accessories and accessorial devices(20)4.1 General requirements.(20)4.2 Oil supply system of self-contained oil-filled cable(25)5 Cable routing.(28)5.1 General requirements(28)5.2 Selection of laying mode(32)5.3 Cable directly buried.(34)5.4 Cable routing in protection conduits.(36)5.5 Cable routing in cable trench(38)5.6 Cable routing in cable tunnel.(39)5.7 Cable routing in cable mezzanine(42)5.8 Cable routing in cable shaft(42)5.9 Cable routing in other utilities.(43)5.10 Underwater cable laying (45)3 6 Cable supports and ixings(47)6.1 General requirements(47)6.2 Cable supports and trays(49)7 Fire prevention and retardation of cables.(52)Appendix A Maximum allowable temperature of common power cable conductor.(56)App巳ndixB S巳lectio nmethods and density curves for economic curren t cross-section of power cable rated 10kV and below(57)Appendix C Allowable 100%continuous ampacity of common power cable rated 10kV and below(66)Appendix D Correction factors of allowable continuous ampacity of cables under different laying conditions.(72)Appendix E M巳thodsfor calculation of allowable mll1lmUm cross-section of cable conductor based on the short-ciruit thermal stability conditions(75)Appendix F Calculation methods of normal induced potential o metallic layer of single-core cables of AC system(78)Appendix G Additional length of cables rated 35k V and below during laying m巳asurement(81)Appendix H Calculation methods for maximum allowable length of conduits in case of putting cables through conduits(82)Explanation of wording in this standard(85)List of quoted standards(86)Addi tion:Explana tion of provisions(87)4 1总则1.0.1 为使电力工程电缆设计做到技术先进、经济合理、安全适用、便于施工和维护，制定本标准。1.O.2 本标准适用于发电、输变电、配用电等新建、扩建、改建的电力工程中500kV及以下电力电缆和控制电缆的选择与敷设设计。本标准不适用于下列环境:矿井井下;制造、适用或贮存火药、炸药和起爆药、引信及火工品生产等的环境;水、陆、空交通运输工具;核电厂核岛部分。1.O.3 电力工程电缆设计除应符合本标准外，尚应符合国家现行有关标准的规定。.1 2术语2.0.1 阻燃电缆flame retardant cables 具有规定的阻燃性能(如阻燃特性、烟密度、烟气毒性、耐腐蚀性)的电缆。2.0.2 耐火 电缆fire resistive cables 具有规定的耐火性能(如线路完整性、烟密度、烟气毒性、耐腐蚀性)的电缆。2.0.3 金属塑料复合阻水层metallic-plastic composite water barrier 由铝或铅?自等薄金属套夹子塑料层中特制的复合带沿电缆纵向包围构成的阻水层。2.O.4 热阻thermal resistance 计算电缆载流量采取热
