GB 50185-2010 工业设备及管道绝热工程施工质量验收规范.pdf

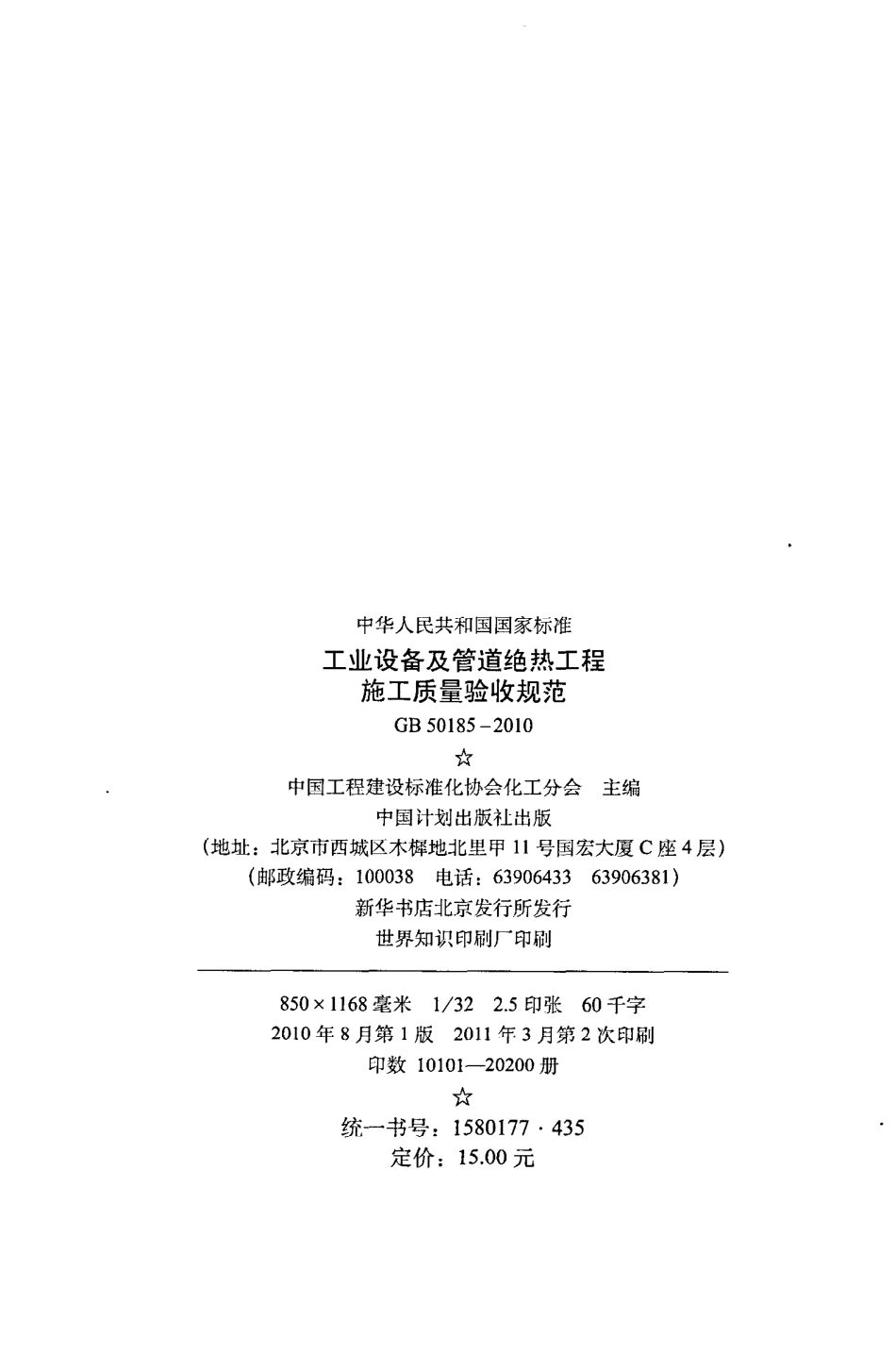

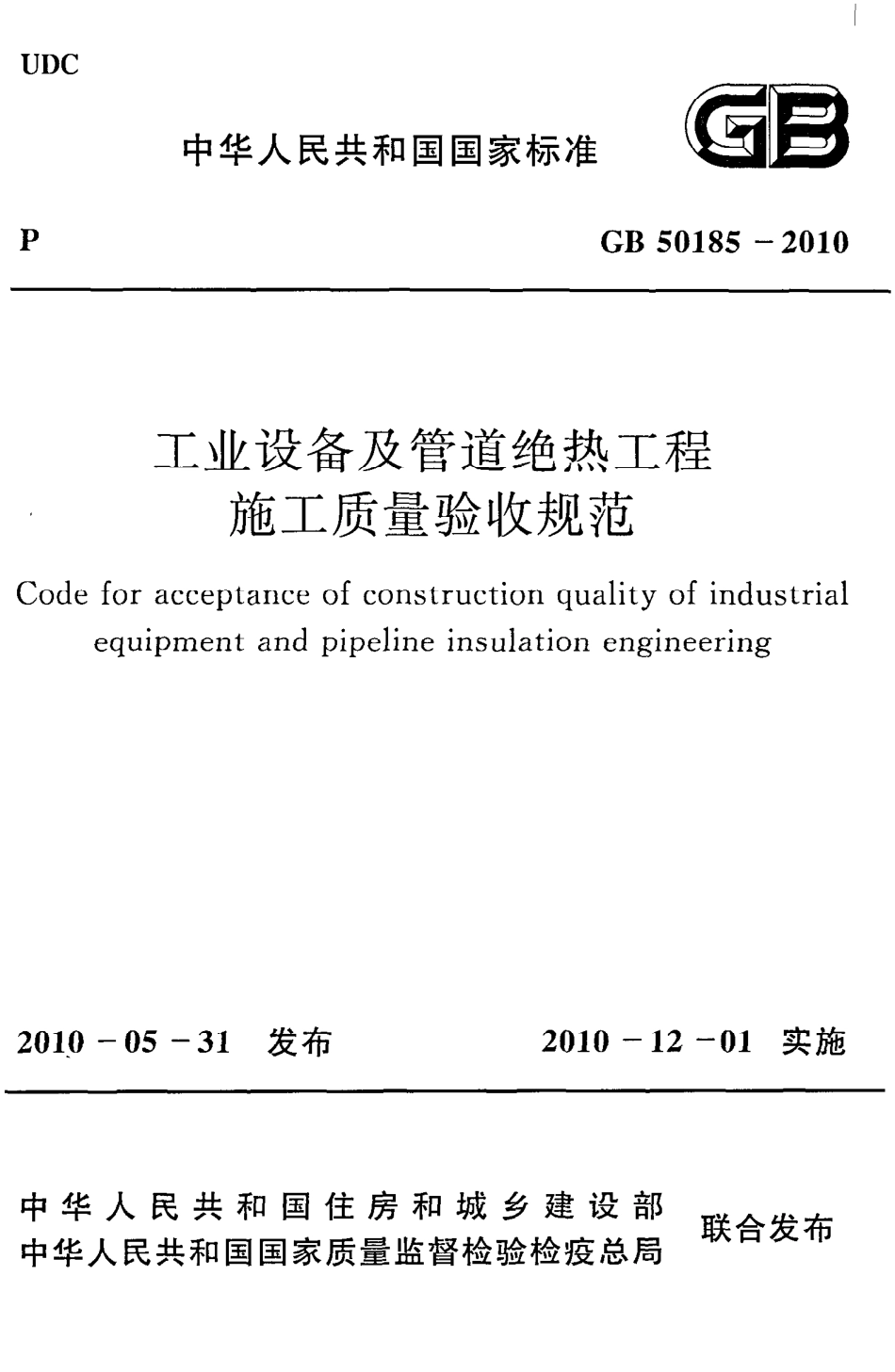

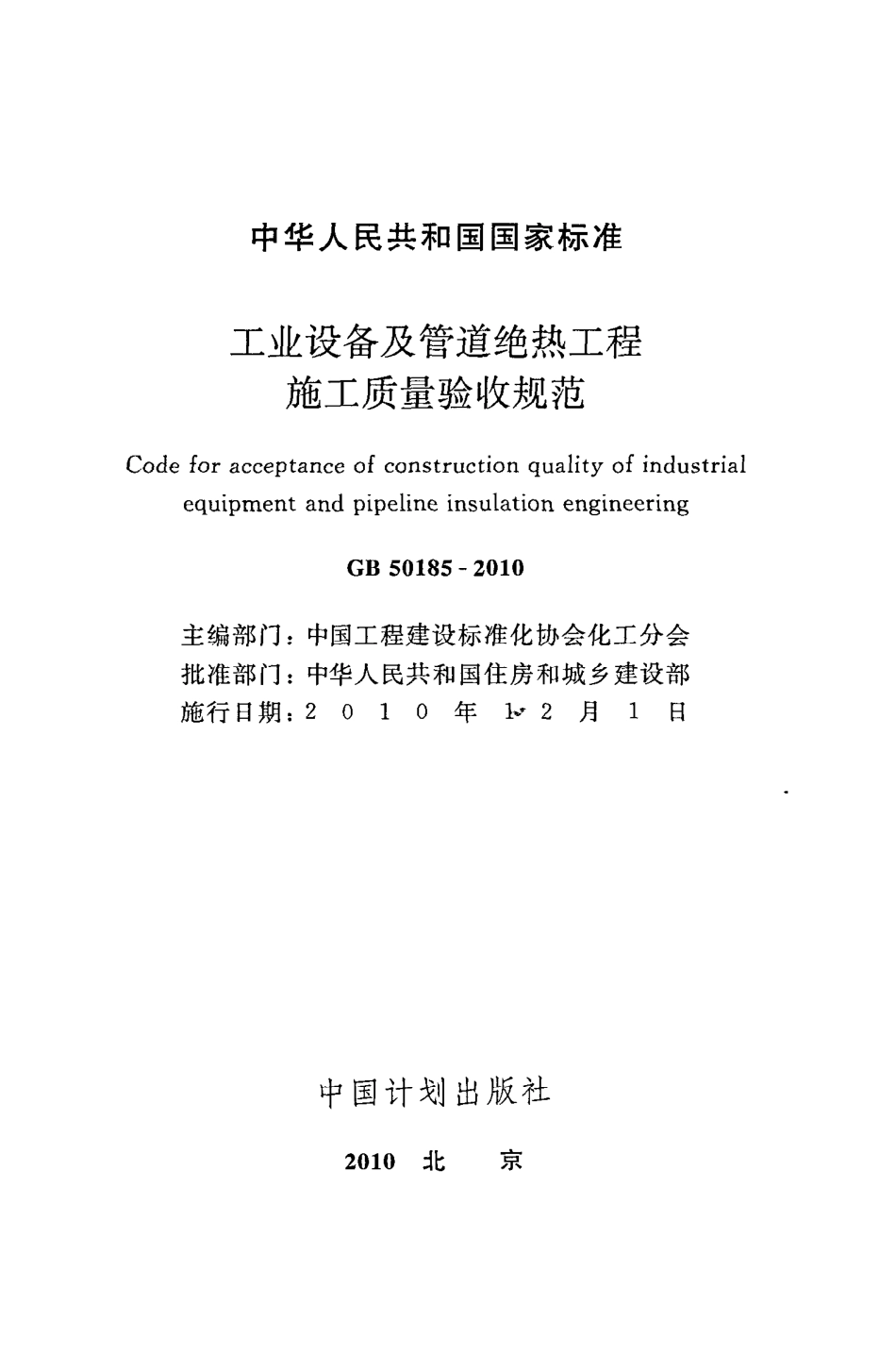

U D C中华人民共和 国 国家标准PG B5 0 1 85一2 0 1 0工业设备及管道绝热工程施工质量验收规范C odeforacceptanceofconstructionqualityof industrialequipmentandpipelineinsulationengineering2 0 1 0一0 5一3 1发布2 0 1 0一1 2一0 1实施中华人民 共 和 国 住房和 城 乡 建 设部中华人 民共和 国国家质量监督检验检疫总局联合发布月哥兰已口 口口口口口口口口口口中华人 民共和 国国家标准工业设备及管道绝热工程施工质量验收规范C ode foracceptanceof constructionqualityof industrialequipmentandpipelineinsulationengineeringG B5 0 1 85一2 0 1 0主编部门：中国工程建设标准化协会化工分会批准部门：中华人 民共和国住房和城乡建设部施行 日期：201 0年kZ月1日中国计划出版社2 0 1 0北京中华人民共和国国家标准工业设备及管道绝热工程施工质量验收规范G B5 0 1 85一2 0 1 0中国工程建设标准化协会化工分会主编中国计划出版社出版（地 址：北京市西城区木挥地北里 甲1 1号国宏大厦C座4层）（邮政编码：1 0 0 0 3 5电话：6 3 9 0 6 4 3 36 3 9 0 6 3 81)新华书店北京发行所发行世界知识印刷厂 印刷85 0 x1 1 6 8毫米l/3 2 2石印张6 0千字2 0 1 0年8月第l版2 0 1 1年3月第2次印刷印数1 0 1 0 1一2 0 2 0 0册统一书号：1 5 80 1 7 74 3 5定价：1 5.0 0元中华人民共和国住房和城 乡建 设部公告第5 9 9号关于发布国家标准 工业设备及管道绝热工程施工质量验收规范的公告现批准 工业设备及管道绝热工程施工质量验收规范为国家标准，编号为G B5 0 1 85一2 0 1 0，自2 0 1 0年1 2月i日起实施。其中，第3.2.6(5）、5.0.4、6.1.2、6.2.2(1）、6.2.5(2）、6.2.8(3）、7.0.2、8.1.2、8.1,3、8.1.4、8.2.2、9.0.4条（款）为强制性条文，必须严格执行。本规范由我部标准定额研究所 组 织中国计划 出版社出版发行。中华 人 民共 和国住房和城 乡建设部二O一O年五月三十一日月 lJ吕本规范是根据原建设部关 于印发 2 0 0 6年工程建设标准规范制订、修订计划（第二批）的通知）)（建标2 0 0 6 1 3 6号）的要求，由中国石 油和化工勘察设计协会 和全 国化工施工标准化管理中心站会同有关单位在 工业设备及管道绝热工程质量检验评定标准G B5 0 1 85一9 3的基础上修订完成的。本规范在修订过程中，规范编制组经广泛的调 查研究，认真总结实践经验，参考有关国际标准和 国外先进标准，并在广泛征求意见 的基础上，修订本规范，最后经审查定稿。本规范共分9章和5个附录，主要内容是总则、术语、基本规定、材料、附件安装、绝热层的施工质量验收、防潮层 的施工质量验收、保护层的施工质量验收、工程验收等。本规范修订的主要技术内容是：1增加了对“检验批”的术语规定。2增加了对“检验批”的质量验收规定，提高了检验批中对允许偏差抽检点实测值的规定。3增加 了第4章“材料”一章，并 对各 种 材料 现场抽样 检测 的内容作了适当的调整。4增加了“附件安装”一章。5增加了“嵌装层铺法”、“涂抹法”、“金 属 反射绝热结构”及“管中管”的绝热层质量验收的规定。6删除了“毡、箔、布类保护层”一节，增加了“非金属保护层”一节。本规 范中以黑体字标志 的条文为强制性条文，必须严格执行。本规 范由住房和城乡建设部负责管理 和 对 强制性条文 的解释，由中国工程建设标准化协会化工分会负责日常管理，由全国化工施工标准化管理中心站负责具体技术内容的解 释。本规范执行过程中如有意见或建议，请寄送 全 国化工施工标准化管理中心站（地址：河 北省石家庄市桥东区槐安东路2 8号仁和商务1一1一1 1 0 7室，邮政编码：0 5 0 0 2 0)，以便今后修订时参考。本规范主编单位、参编单位、参加单位、主要起草人 和 主要审查人：主 编 单 位：中国石油和化工勘察设计协会全 国化工施工标准化管理中心站参编 单 位：西北 电力建设第一工程公 司中国化学工程第三建设 有 限公司上海化坚隔热防腐工程有限公司中国石化集团第四建设公司上海市能源研究会绝热工程应用专业委员会河南沁 阳市华美有限公 司中国二十冶集团有限公司参加单位：杭 州岩珊镁钢保护层有限公司江苏明江工程有限公司浙江振申绝热科技有限公 司无锡市明江保温材料有限公司上海跃 明保温工程有限公 司主要起草人：赵远洋李相仁邵振德胡伟芦天蔡子 明陈鸿章李 长 良主 要 审查人：纪方奇翁振江戴鸿宽高玉宝方永兴李功福匝 困王忠仁沈美菊张永光陈天权张祥昌徐丽目次1总则 ，（1)2术语，（2)3基本规定 ，、，一（3)3.1施工质量验收的划分 （3)3.2质量验收合格要求 （3)3.3施工质量验收的程序及数量 5)4材料 （6)5附件安装 ，（9)6绝热层 的施工质量验收 ，（1 1)6.1一般规定 ，（1 1)6.2施工质量 ，、1 2)7防潮层的施工质量验收，（1 9)8保护层的施工质量验收 ，（2 1)8.1金属保护层 ，（2 1)8.2非金属保护层 （2 4)9工程验收 ，（2 7)附录A检验批质量验收记录表 ，（2 8)附录B分项工程质量验收记 录表 （2 9)附录C分部（或子分部）工程质量验收记 录表 （3 0)附录D单位（或子单位）工程质量竣工验收记 录表（3 1)附录E质量保证资料核查记录表 （3 2)本规范用词说明 ，（3 3)引用标准名录 （3 4)附：条文说明 （3 5)lC ontents1G eneralprovisions2T erms3B asicrequirement3.1D ivisionof theconstructionqualityacceptance二，3.2Q ualifiedrequirementforqualityacceptance ，3.3P rocedureandquantity0 1theconstructionqualityacceptance.二”.4M aterial .5A ttachmentinstallation6C onstructionqualityacceptanceofheatinsuI atinglayer6.1G eneralrequirement6.2C onstructionquality(1 1)(1 1)(1 2)7C onstructionqualityacceptanceofdampproofcourse ，（1 9)8C onstructionqualityacceptanceofprotectiveC O U rse8.1M etallicprotectivecourse8.2N onmetallicprotectivecourse ，9A cceptanceofprojectA ppendixAL istofinspectionlotqualityacceptanceA ppendixBL istof S ub一itemproject5qualityacC eptanceA ppendixCL istof subsection(sub一subsection)(2 1)(2 1)(2 4)(2 7)(2 8)(2 9)2project5qualityacceptance A ppendixDL istofunit(sub一unit)project5qualityacceptanceA ppendixEchecklistof thequality5guaranteematerials .E xplanationofwordingin thiscodeL istofquotedstandardsA ddition:E xplanationofprovisions(3 0)(3 1)(3 2)(3 3)(3 4)(3 5)1总则1.0.1为统一工业设备及管道绝热工程施工质量验收方法，加强技术管理，确保工程质量，制定本规范。1.0.2本规范适 用 于工业 设备及 管道 内部介质 温度大于或等于一1 9 6C、小于或等于85 0的绝热工程质量验收。1.0.3本规范应与现行国家标准 工业安装工程施工质量验收统一标准 G B5 0 2 5 2及 工业设备及管道绝热工程施工规范 G B5 0 1 2 6配合使用。1.0.4本规范规 定 了工业设备及管道 绝热工程施工质量 验 收 的基本要求，当本规 范与国家法律、行政法 规 的规定相抵 触 时，应按国家法律、行政法规 的规定执行。1.0.5工业设备及管道 绝热工程 施工质 量验 收除应符合本规范外，尚应符合国家现行有关标准的规定。2术语2.0.1检验 批inspectionlot按同一生产条件或按规定方式汇总起来供检验用的，由一定数量样本组成的检验体。2.0.2允许偏差allowabledeviation在可满足工程 安全 和使用 功 能的前提下，检测中允许少 量检测点在本规范规定的比例范围 内超差。2.0.3现场抽样sitesampling对施工现场的材料和 已施工的绝热结构按照规定抽样方案进行的取样。2.0.4观察检查appearanceinspection以 目测判断被检查物体是否符合规范规定的检查。2.0.5针刺检查acupunctureinspection用长度大于绝热层厚度的直形针，垂直插人 绝热层中对其厚度进行的检查。2.0.6内衬绝热层innerlinerinsulationlayer在可拆卸式结构内，紧贴金 属或非金属护壳的绝热层。2.0.7干缩性dryS hrinkage豁稠状材料在无外力作用下，放 置在空气中，因水分蒸发所引起 的尺寸变化程度。2.0.8可 塑性plasticity私稠状材料在外力作用下，改变其形状而不破裂，移去外力时亦不能恢复原状的物理性能。3基本 规 定3.1施工质量验 收 的划分3.1.1工业设备及管道 绝热工程质量 验 收 可 按 检 验批、分项工程、分部（或子分部）工程进行划分。3.1.2检验批划分应根据工程特点、施工及质量控制和专业验收需要按系统或区段 进 行划分。设备应 以单台划分为一个检验批；不同行业的管道划分可采用按系统或相同介质、相同压力等级、同一批次进行试验的划分为一个检验批。3.1.3分项工程 可 由一个或若干个检验批 组成。分项工程划分，设备应以相同工作介质按台（或套）进行划分；管道应按相同的工作介质进行划分。3.1.4同一单位工程中的工业设备及管道 绝热工程 可划分为一个或几个分部（或子分部）工程。3.1.5当工业设备及管道绝热工程具有独立 施工条件或使用功能时，一个或几个绝热分部（或子分部）工程也可构成一个单位（或子单位）工程。3.2质量验收合格 要 求3.2.1检验批质量验收合格应符合下列规定：1主控项 目应符合本规范的规定。2一般项 目每项抽检的处（或点）均应符合本规范的规定；有允许偏差要求的项 目每项抽检的点数中，有80及其以上 的实测值在本规范规定的允许偏差范围内。3.2.2分项工程质量验收合格应符合下列规定：1分项工程所含检验批均应符合质量合格 的规定。32分项工程所含检验批 的质量保证资料齐全。3.2.3分部（或子分部）工程质量验收合格应符合下列规定：1分部（或子分部）工程所 含分项工程 的质量均应验收合格。2分部（或子分部）工程 所含分项工程 的质量保证资料齐全。3.2.4单位（或子单位）工程质量验收合格应符合下列规定：1单位（或子单位）工程所 含分部工程 的质量均应验收合格。2单位（或子单位）工程所含分部工程 的质量保
