GB
50366-2005
地源热泵系统工程技术规范2009年版
50366
2005
源热泵
系统工程
技术规范
2009
年版

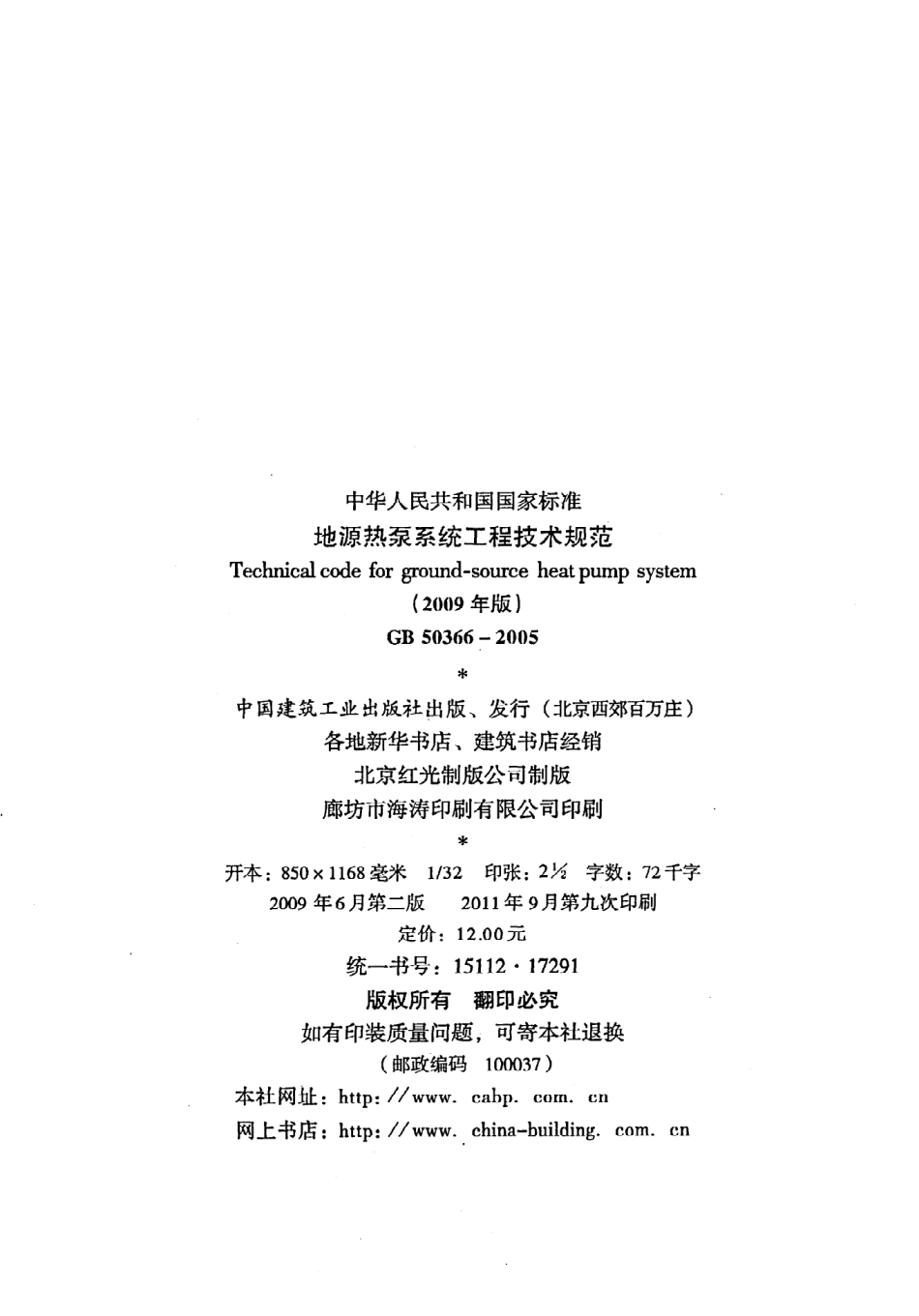

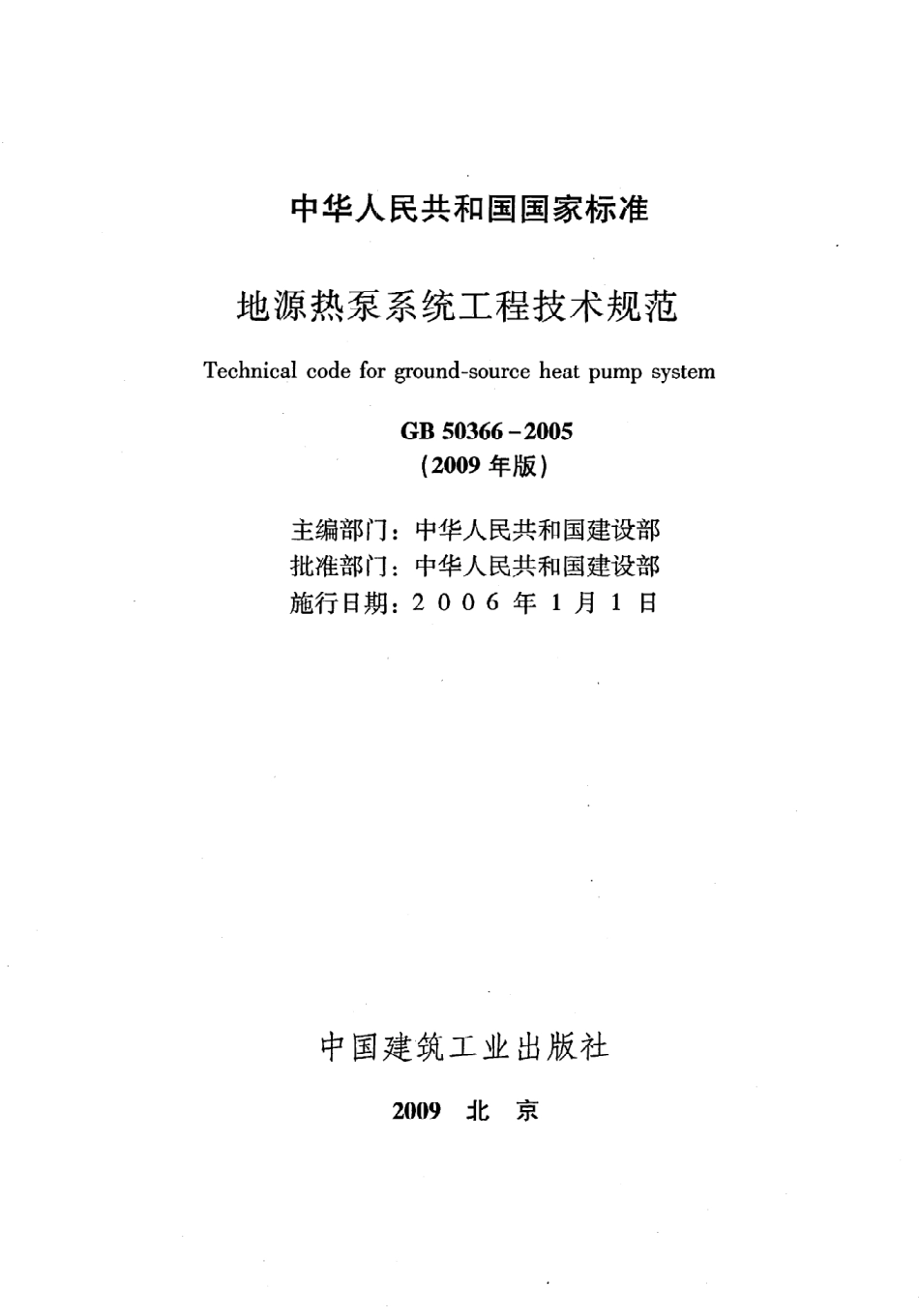

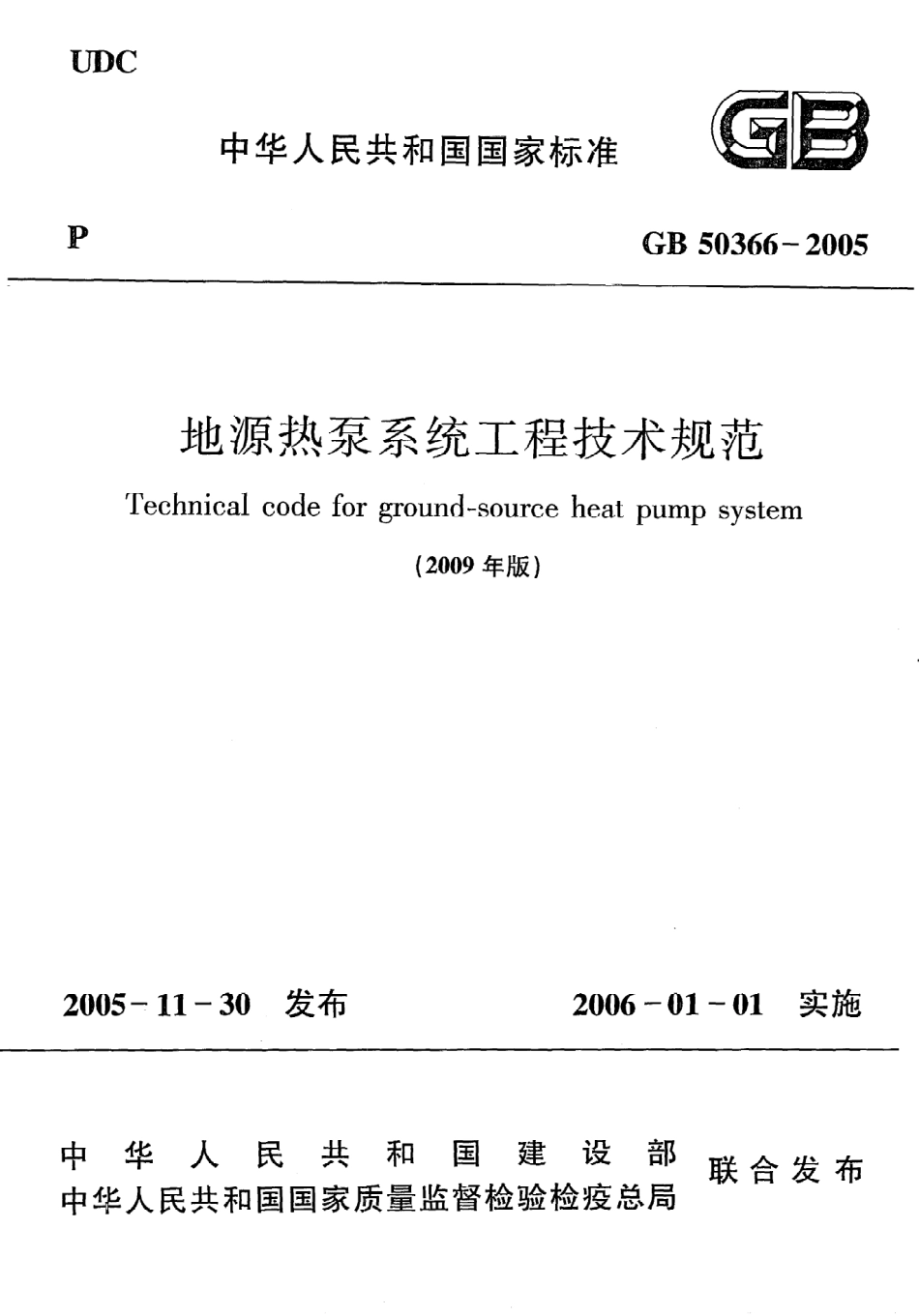

I刃 CP中华人民共不口国国家标,崛冒G B5 0 3 6 6一2 0 0 5地源热泵系统工程技术规范T echnicalcodeforground一sourceheatpumpsystem(2 0 0 9年版)2 0 0 5一1 1一3 0发布2 0 0 6一0 1一0 1实施中华人民共和国建设部中华人 民共和 国国家质量监督检验检疫 总局联合发 布中华人民共和国国家标准地源热泵系统工程技术规范T echnicalcodeforground一soureeheatpumpsystemG B 5 0 3 6 6一2 0 0 5(2 0 0 9年版)主编部门:中华人民共和国建设部批准部门:中华人民共和国建设部施行日期:2 0 0 6年1月1日中国建筑工业出版社2 0 0 9北京中华人民共和国国家标准地源热泵 系统工程技术规范T echnicalcodefor脚皿d一sourceheatpu 呷system(2()0 9年版)G B 5 0 3 6 6一2 0 0 5*中国建筑工业出版社出版、发行(北京西郊百万庄)各地新华书店、建筑书店经销北京红光制版公司制版廊坊市海涛印刷有限公司印刷*开本:85 0 x11 6 8毫米1/3 2印张:2朽字数:7 2千字2 0 0 9年6月第二版Z O n年9月第九次印刷定价:1 2.0 0元统一书号:1 5 1 1 21 7 2 9 1版权所有翻印必究如有印装质量问题,可寄本社退换(邮政编码1 0 0 0 3 7)本社网址:http:/wwwcabpcomcn网上书店:http:/www.china一buildingcomcn中华人民共和国住房和城乡建设部公告第2 3 4号关于发布国家标准地源热泵系统工程技术规范局部修订的公告现批准地源热泵系统工程技术规范G B5036 6一2 0 0 5局部修订的条文,自2 0 0 9年6月1日起实施。经此次修改的原条文同时废止。:局部修订的条文及具体内容,将在近期出版的 工程建设标准化刊物上登载。中华人民共和国住房和城乡建设部2 0 0 9年3月1 0日修订 说 明本次局部修订系根据原建设部关于印发 2 0 0 8年工程建设标准规范制订、修订计划(第一批)的通知(建标2 0 0 81 0 2号)的要求,由中国建筑科学研究院会同有关单位对地 源热泵系统工程技术规范G B5036 6一200 5进行修订而成。地源热泵系统工程技术规范G B5 0 3 6 6一2 0 0 5自实施以来,对地源热泵空调技术在我国健康快速的发展和应用起到了很好的指导和规范作用。然而,随着地埋管地源热泵系统研究和应用的不断深入,如何正确获得岩土热物性参数,并用来指导地源热泵系统的设计,规范中并没有明确的条文。因此,在实际的地埋管地源热泵系统的设计和应用中,存在有一定的盲目性和随意性:简单地按照每延米换热量来指导地埋管地源热泵系统的设计和应用,给地埋管地源热泵系统的长期稳定运行埋下了很多隐患。没有统一的规范对岩土热响应试验的方法和手段进行指导和约束,造成岩土热物性参数测试结果不一致,致使地埋管地源热泵系统在应用过程中存在一些争议。为了使 地源热泵系统工程技术规范G B5036 6一2 0 0 5更加完善合理,统一规范岩土热响应试验方法,正确指导地埋管地源热泵系统的设计和应用,本次修订增加补充了岩土热响应试验方法及相关内容,并在此基础上,对相关条文进行了修订。其内容统计如下:1在 第2章 中,增 加 第2.0.2 5条、第2.0.2 6条、第2.0.2 7条、第2.0.2 8条及其条文说明。2在第3章中,增加第3.2.Z A条和第3.2.Z B条及其条文说明。3在第4章 中,增加第4.3.S A条及其 条文说 明,对第4.3.1 3条进行了修订,对第4.3.1 4条中的公式(4)进行修改。4增加附录C:岩土热响应试验。本规范中下划线为修改的内容;用黑体字表示的条文为强制性条文,必须严格执行。本次局部修订的主编单位:中国建筑科学研究院本次局部修订的参编单位:山东建筑大学、际高建业有限公司、北京计科地源热泵科技有限公司、北京恒有源科技发展有限公司、清华同方人工环境有限公司、北京市地质勘察技术院、中国地质调查局浅层地热能研究与推广中心、山东富尔达空调设备有限公司、湖北风神净化空调设备工程有限公司、河北工程大学、克莱门特捷联制冷设备(上海)有限公司、武汉金牛经济发展有限公司、广州从化中宇冷气科技发展有限公司、湖南凌天科技有限公司、北京依科瑞德地源科技有限责任公司、济南泰勒斯工程有限公司、山东亚特尔集团股份有限公司本次局部修订的主要起草人:徐伟、邹瑜、刁乃仁几丛旭日、李元普、孙骥、于卫平、冉伟彦、冯晓梅、高种、郁松涛、王侃宏、王付立、朱剑锋、魏艳萍、覃志成、林宣军、朱清宇、沈亮、吕晓辰、李文伟、苏存堂、顾业锋、郑 良村、袁东立、冯婷婷本次局部修订的主要审查人员:许文发、王秉忱、马最 良、徐宏庆、王贵玲、胡松涛、李著营、郝军、王勇中华人民共和国建设部公,告第3 86号建设部关于发布国家标准地源热泵系统工程技术规范的公告现批准地源热泵系统工程技术规范,为国家标准,编号为G B 5 0 3 6 6一2 0 0 5,自2 0 0 6年1月1日起实施。其中,第3.1.1、5.1.1条为强制性条文,必须严格执行。本规范由建设部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国建设部2 0 0 5年1 1月3 0日、,、目 研舀根据建设部建标 2 0 0 31 0 4号文件和建标标便(2 0 0 5)2 8号文件的要求,由中国建筑科学研究院会同有关单位共同编制了本规范。在规范编制过程中,编制组进行了广泛深人的调查研究,认真总结了当前地源热泵系统应用的实践经验,吸收了发达国家相关标准和先进技术经验,并在广泛征求意见的基础上,通过反复讨论、修改与完善,制定了本规范。本规范共分8章和2个附录。主要内容是:总则,术语,工程勘察,地埋管换热系统,地下水换热系统,地表水换热系统,建筑物内系统及整体运转、调试与验收。本规范 中用黑体字标志的条文为强制性条文,必须严格执行。本规范由建设部负责管理和对强制性条文的解释,中国建筑科学研究院负责具体技术内容的解释。本规范在执行过程中,请各单位注意总结经验,积累资料,随时将有关意见和建议反馈给中国建筑科学研究院(地址:北京市北三环东路3 0号;邮政编码1 0 0 0 1 3),以供今后修订时参考。本 规 范 主 编单 位:中国建筑科学研究院本 规 范参 编单 位:山东建筑工程学院、际高集团有限公司、北京计科地源热泵科技有限公司、北京恒有源科技发展有限公司、清华同方人工环境有限公司、北京市地质勘察技术院、山东富尔达空调设备有 限公司、湖北风神净化空调设备工程有限公司、河北工程学院、克莱门特捷联制冷设备(上海)有限公司、武汉金牛经济发展有限公司、广州从化中宇冷气科技发展有限公司、湖南凌天科技有限公司本规范主要起草人:徐伟邹瑜刁乃仁丛旭日李元普孙骥于卫平冉伟彦冯晓梅高种郁松涛王侃宏王付立朱剑锋魏艳萍覃志成林宣军目次1总则 12术语 23工程勘察 63.1一般规定 63.2地埋管换热系统勘察 63.3地下水换热系统勘察 73.4地表水换热系统勘察 84地埋管换热系统 ”94.1一般规定 94.2地埋管管材与传热介质 94.3地埋管换热系统设计 1 04.4地埋管换热系统施工 n4.5地埋管换热系统的检验与验收 1 35地下水换热系统 1 55.1一般规定 1 55.2地下水换热系统设计 1 55.3地下水换热系统施工 1 65.4地下水换热系统检验与验收 1 66地表水换热系统 1 86.1一般规定 1 86.2地表水换热系统设计 1 86.3地表水换热系统施工 1 96.4地表水换热系统检验与验收 1 97建筑物内系统 2 17.1建筑物内系统设计 2 197.2建筑物内系统施工、检验与验收 2 28整体运转、调试与验收 2 3附录A地埋管外径及壁厚 2 4附录B竖直地埋管换热器的设计计算 2 6附录C岩土热响应试验(新增),2 9本规范用词说明 3 2附:条文说明 3 31总则1.0.1为使地源热泵系统工程设计、施工及验收,做到技术先进、经济合理、安全适用,保证工程质量,制定本规范。1.0.2本规范适用于以岩土体、地下水、地表水为低温热源,以水或添加防冻剂的水溶液为传热介质,采用蒸气压缩热泵技术进行供热、空调或加热生活热水 的系统工程 的设计、施工及验收。1.0.3地源热泵系统工程设计、施工及验收除应符合本规范外,尚应符合国家现行有关标准的规定。2术语2.0.1地 源热泵系统 ground-sourceheatpumpsystem以岩土体、地下水或地表水为低温热源,由水源热泵机组、地热能交换系统、建筑物内系统组成的供热空调系统。根据地热能交换系统形式的不同,地源热泵系统分为地 埋管地源热泵系统、地下水地源热泵系统和地表水地源热泵系统。2.0.2水源热泵机组water-sourceheatpumpunit以水或添加防冻剂的水溶液为低温热源的热泵。通常有水水热泵、水空气热泵等形式。2.0.3地热能交换系统 geothermalexchangesystem将浅层地热能资源加以利用的热交换系统。2.0.4浅层地热能资源shallowgeothermalresources蕴藏在浅层岩土体、地下水或地表水中的热能资源。2.0.5传热介质heat一transferfluid地源热泵系统中,通过换热管与岩土体、地下水或地表水进行热交换的一种液体。一般为水或添加防冻剂的水溶液。2.0.6地埋管换热系统 groundheatexchangersystem传热介质通过竖直或水平地埋管换热器与岩土体进行热交换的地热能交换系统,又称土壤热交换系统。2.0.7地埋管换热器 groundheatexchanger供传热介质与岩土体换热用的,由埋 于地下的密闭循环管组构成的换热器,又称土壤热交换器。根据管路埋置方式不同,分为水平地埋管换热器和竖直地埋管换热器。2.0.8水平地埋管换热器horizontalgroundheatexchanger换热管路埋置在水平管沟内的地埋管换热器,又称水平土壤热交换器。2.0.9竖直地埋管换热器verticalgroundheatexchanger换热管路埋置在竖直钻孔内的地埋管换热器,又称竖直土壤热交换器。2.0.1 0地下水换热系统 groundwatersystem与地下水进行热交换的地热能交换系统,分为直接地下水换热系统和间接地下水换热系统。2.0.1 1直接地下水换热 系统directclosed一loopgroundwatersystem由抽水井取出的地下水,经处理后直接流经水源热泵机组热交换后返回地下同一含水层的地下水换热系统。2.0.1 2间接地下水换热系统indirectclose小loopgroundwatersystem由抽水井取出的地下水经中间换热器热交换后返回地下同一含水层的地下水换热系统。2.0.1 3地表水换热系统surfacewatersystem与地表水进行热交换的地热能交换系统,分为开式地表水换热系统和闭式地表水换热系统。2.0.1 4开式地表水换热系统open-loopsurfacewaterS ystem地表水在循环泵的驱动下,经处理直接流经水源热泵机组或通过中间换热器进行热交换的系统。2.0.1 5闭式地表水换热系统closed-loopsurfacewatersystem将封闭的换热盘管按照特定的排列方法放人具有一定深度的地表水体中,传热介质通过换热管管壁与地表水进行热交换的系统。2.0.1 6环路集管C ircuitheader连接各并联环路的集合管,通常用来保证各并联环路流量相等。2.0.1 7含水层 aquifer导水的饱和岩土层。2.0.1 8井身结构wellS tructure3构成钻孔柱状剖面技术要素的总称,包括钻孔结构、井壁管、过滤管、沉淀管、管外滤料及止水封井段的位置等。2.0.1 9抽水井 produc
