GB 50320-2014 粮食平房仓设计规范.pdf

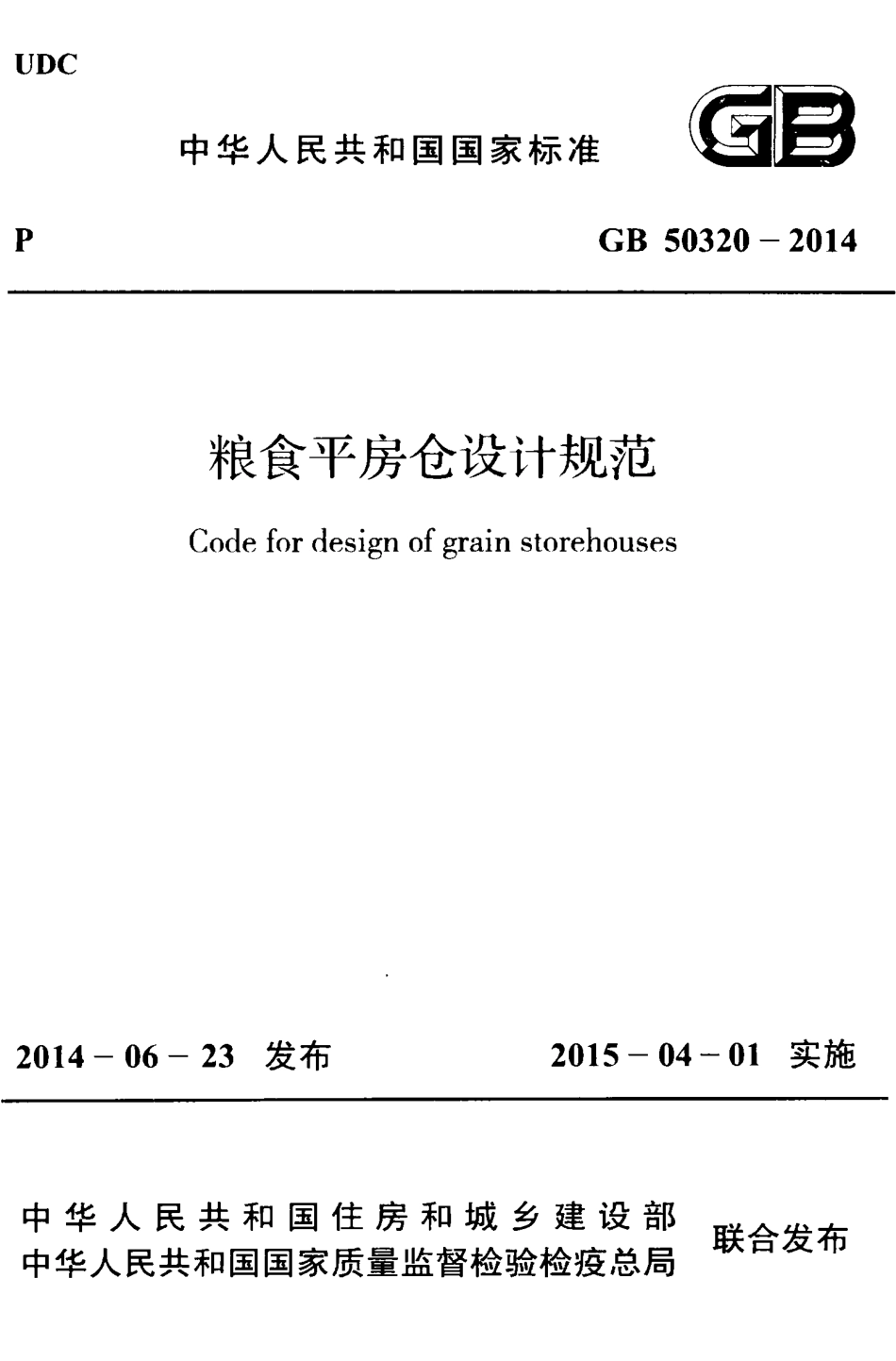

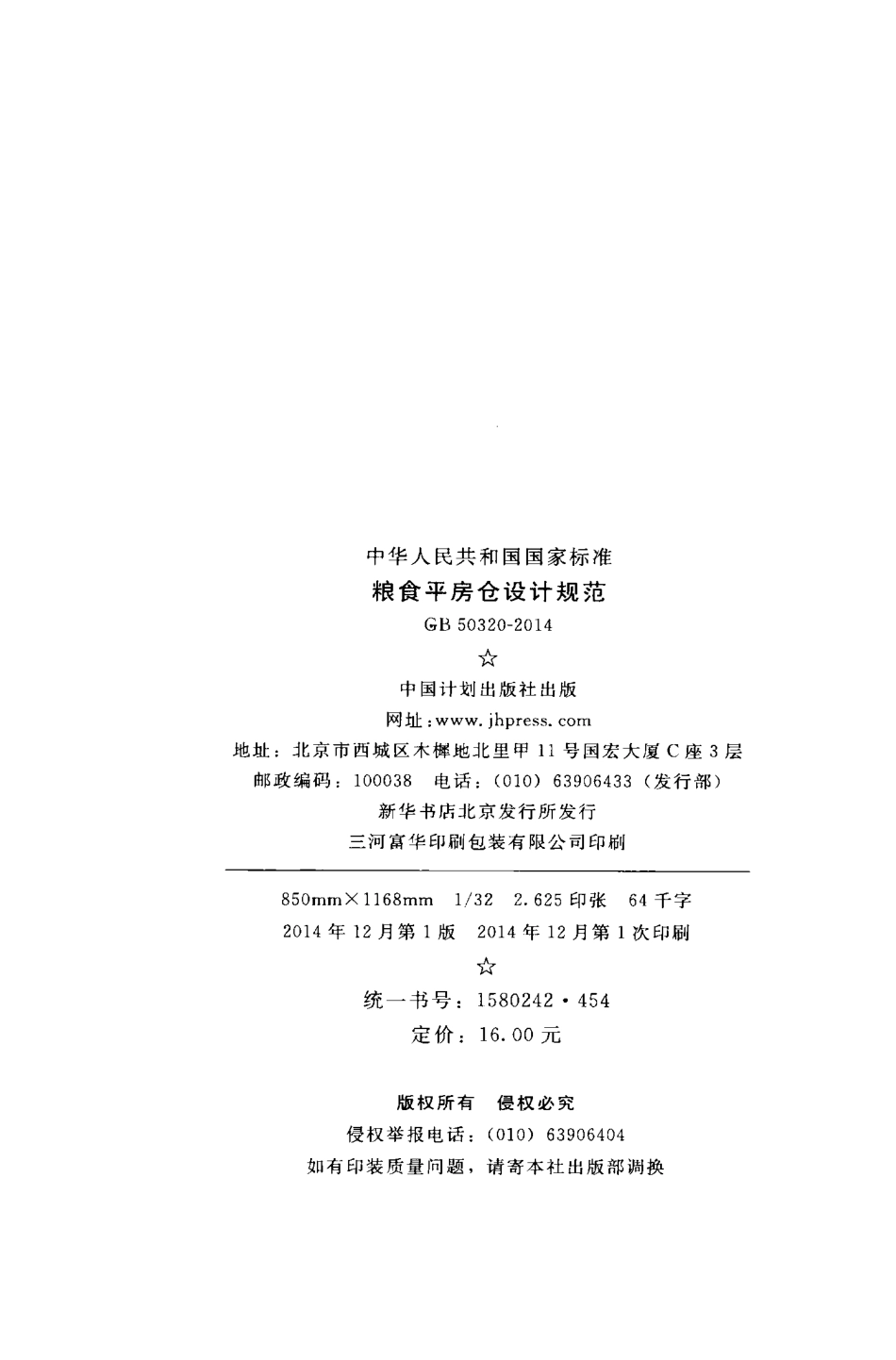

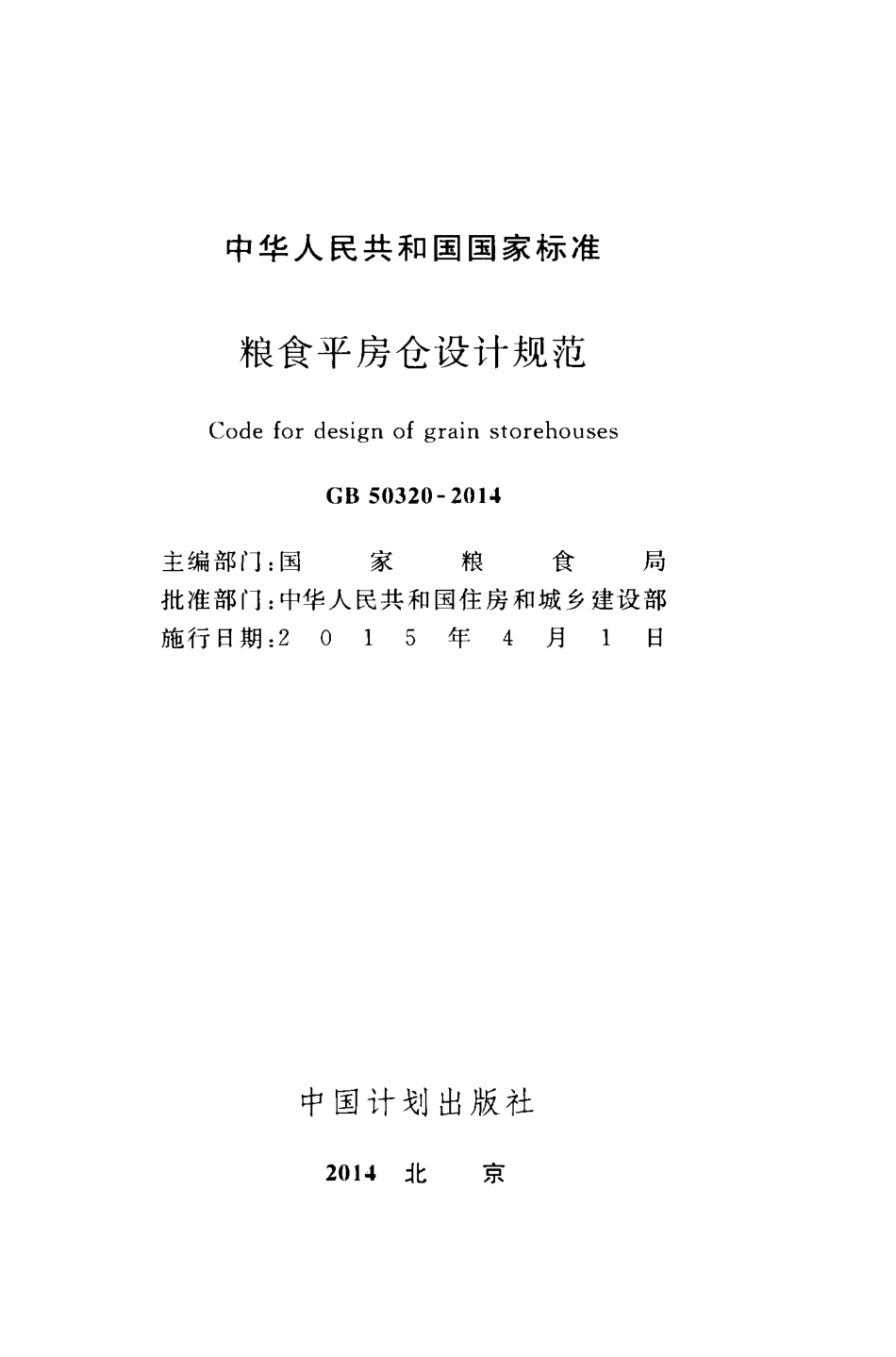

UDC中华人民共和国国家标准P G B 5 0 3 2 0 -2 0 1 4粮食平房仓设计规范Code for design of grain storehouses2 0 1 4 -0 6 -2 3 发布 2 0 1 5-0 4-0 1 实施中 华 人 民 共 和 国 住 房 和 城 乡 建 设 部 中华人民共和国国家质量监督检验检疫总局粮食平房仓设计规范Code for design of grain storehousesGB 50320-2014主编部门：国 家 粮食局 批准部门：中华人民共和国住房和城乡建设部 施行日期：2 0 1 5 年 4月 1日中华人民共和国国家标准中 国 计 划 出 版 社2014 北 京中华人民共和国国家标准 粮食平房仓设计规范GB 50320-2014中国计划出版社出版 网址： 地址：北京市西城区木樨地北里甲11号国宏大厦C座3层 邮政编码：100038 电话：（010)63906433(发行部）新华书店北京发行所发行 三河富华印刷包装有限公司印刷850mmX 1168mm 1/32 2.625 印张 64 千字 2014年12月 第1版2014年12月 第1次印刷统一书号：1580242 454 定价：16.00元版权所有侵权必究侵权举报电话：（010)63906404如有印装质量问题，请寄本社出版部调换第4 5 6号中华人民共和国住房和城乡建设部公告住房城乡建设部关于发布国家标准 粮食平房仓设计规范的公告现 批 准 粮 食 平 房 仓 设 计 规 范 为 国 家 标 准，编号为 GB 503202014，自2015年4月1日起实施。其中，第4.1.3、4.1.8、4.2.4(1)条（款）为强制性条文，必须严格执行。原 粮食平房仓设计规范GB 50320-2001同时废止。本规范由我部标准定额研究所组织中国计划出版社出版 发行。中华人民共和国住房和城乡建设部 2014年6月2 3日、人 1 刖 目本规范是根据住房城乡建设部 关于印发2010年工程建设 标准规范制订、修订计划 的通知（建标201043号）的要求，河 南工业大学和河南创达建设工程管理有限公司会同有关单位，共 同在原 粮食平房仓设计规范 GB 503202001的基础上修订完 成的。在本规范修订过程中，吸 收5000万t国家粮食储备库及近年 来大型粮库的建设经验，通过专项调研、设计回访及行业研讨会等 多种形式，搜集和总结不断涌现的新技术，将先进成熟的做法纳入 本规范。在广泛征求意见的基础上，最后经审查定稿。本规范共分为9章 和3个附录，主要技术内容包括：总则、术 语和符号、工艺、建筑设计、作用与作用组合、结构设计、消防设施、电气、粮情测控系统等。本次修订的主要内容如下：1.调整了粮食平房仓的分类方法，进一步明确了规范的适用 范围。2.增加了气调、控温等专用粮仓的内容，细化了输送工艺与熏 蒸工艺的有关要求。3.根据现行国家标准 建筑设计防火规范 GB 50016对平房 仓占地面积和防火分区进行了梳理；细化了包装仓设计要求；增加 了低温仓热工计算指标。4.补充了包装仓的计算方法及构造要求，增加了散装粮食平 房仓山墙可以承重等条款。5.考虑了物联网技术的应用等。本规范中以黑体字标志的条文为强制性条文，必须严格执行。本规范由住房城乡建设部负责管理和对强制性条文的解释，国家粮食局负责日常管理，河南工业大学负责具体内容的解释。为进一步补充、完善与提高，请各单位在执行过程中，认真总结经 验，积累资料，并将有关意见及建议寄送至河南工大设计研究院(郑州市高新技术产业开发区莲花街，邮政编码：450001)。本规范主编单位、参编单位、主要起草人和主要审查人：主 编 单 位：河南工业大学河南创达建设工程管理有限公司 参 编 单 位：河南工大设计研究院国家粮食储备局郑州科学研究设计院 国贸工程设计院 无锡中粮工程科技有限公司 中冶长天国际工程有限责任公司主要起草人：王振清杨明宇侯业茂张来林张 虎弓 平朱文宇田江奎梁彩虹李江华鲁明玉肖玉银王建声陈华定郑 培王培丽申好武郭金勇杨松山马志强徐希萍尚豫才主要审查人：刘继辉杜 霞张振镕张 前江燮云任为民袁海龙朱同顺徐玉斌王殿轩郝卫红牛淑杰孙小平张亚莉乔占军次1 总 则.（12 术语和符号.（22.1 术 语.(22.2 符 号.(33 工 艺.(53.1 一般规定.(53.2输 送 系 统.（53.3 通风系统.（73.4 熏蒸系统.（103.5 控温仓工艺.（103.6 气调仓工艺.(114 建筑设计.（1 34.1 一般规定.(134.2 建筑设计及构造.（155作 用 与 作 用 组 合.（185.1 基本规定.(185.2 作用组合.（206结 构 设 计.（236.1 一般规定.（236.2 结构计算.（246.3 结构构造要求.（277 消防设施.（308 电 气.（318.1 一般规定.(318.2 配电系统.(31)8.3 照明系统.（32)8.4 防雷与接地.(32)9粮 情 测 控 系 统.（34)附 录A通风系统阻力计算公式.（35)附 录B主要粮食的设计用物理参数.（36)附 录C非平堆散装粮食压力计算.（37)本规范用词说明.（39)引用标准名录.（40)附：条 文 说 明.（41)Contents1 General provisions.(12 Terms and symbols.(22.1 Terms.(22.2 Symbols.(33 Process.(53.1 General requirements.(53.2 Conveying system.(53.3 Ventilation system.(73.4 Fumigation system.(103.5 Controlled temperature warehouse system.(103.6 Controlled atmosphere warehouse system.(114 Architectural design.(134.1 General requirements.(134.2 Architectural design and construction.(155 Load and load effects combination.(185.1 Basic requirement.(185.2 Load effects combination.(206 Structural design.(236.1 General requirements.(236.2 Structural calculation.(246.3 Structural detailing requirements.(277 Fire-fighting facility.(308 Electricity.(318.1 General requirements.(318.2 Distribution system.(31)8.3 Lighting system.(32)8.4 Lighting protection and grounding.(32)9 Measurement and control system for conditionof stored-grain.(34)Appendix A The calculation formulas ofventilation system.(35)Appendix B The main physical parameter ofdesign of grain.(36)Appendix C The calculation formulas of bulk grainpressure with nonflat pile.(37)Explanation of wording in this code.(39)List of quoted standards.(40)Addition：Explanation of provisions.(41)1.0.1为在粮食平房仓设计中贯彻国家技术经济政策，做到符合 存粮要求、作业合理、安全可靠、节能环保、节约用地、技术先进、经 济适用，制定本规范。1.0.2本规范适用于储存原粮及成品粮的平房仓设计。1.0.3粮食平房仓分类应符合下列要求：1按粮食储存形式可分为散装仓和包装仓。2按使用功能可分为收纳仓、中转仓与储备仓。3按储存粮食的类型可分为原粮仓和成品粮仓。4按储粮技术可分为普通仓、控温仓、气调仓、数字化仓、熏 蒸仓及通风仓。5按温度控制要求，可分为常温仓和控温仓，其中控温仓又 可分为准低温仓和低温仓。6按仓顶盖或结构体系可分为预应力混凝土折线形屋架平 房仓、拱板屋盖平房仓、门式刚架平房仓、组合门式刚架彩板屋盖 平房仓、双坡板架屋盖平房仓及双T板屋盖平房仓。1.0.4粮食平房仓设计应根据安全储粮、提高存粮性能与作业要 求，选用相应工艺、设备及粮情检测设施，应采用科学保粮的新技 术和新方法。1.0.5粮食平房仓中应优先采用节能环保型及对保护生态环境 有益的新型建筑材料。1.0.6粮食平房仓在平面及竖向布置方面与周围环境和设施的 距离不得小于防火、卫生等有关标准规定的安全距离。1.0.7粮食平房仓设计除应满足本规范外，尚应符合国家现行有 关标准的规定。2术语和符号2.1 术 语2.1.1 粮食平房仓 grain storehouse用于储存粮食且满足储粮功能要求的单层房屋建筑。2.1.2 粮堆机械通风 machinery ventilation of grain pile通过风机，有目的地将外界空气送入粮堆，促使粮堆内外空气进行交换的一种通风方法。2.1.3 粮层阻力 resistance of grain layer气流穿过粮堆所遇到的压力损失，一般用气流的静压降表示。2.1.4 空气分配器 air distributing apparatus在机械通风中能将风道内的空气均匀送向粮堆内的部件。2.1.5 环流熏蒸 circulating fumigation利用强制通风，使化学药物（剂）气体在闭合回路中进行循环流动的方法。2.1.6 粮食密度 mass density of grain 单位体积的粮食质量。2.1.7 粮食重度 gravity density of grain 单位体积粮食所受的重力。2.1.8 粮食压力 pressure of grain 粮食作用在接触物体表面上的力。2.1.9 原粮 raw grain未经加工的谷物、豆类及薯类的总称。2.1.10 成品粮 product grain原粮经过机械等方式加工后形成的产品。2.1.11 散装仓 bulk-grain storage粮食以散堆状态储存且仓壁承受粮食侧压力的仓房。2.1.12 包装仓 packing storage粮食以麻袋、面袋及纸箱等包装码垛堆放，墙体不承受粮食侧压力的仓房。2.1.13 控温仓 controlled temperature storage以控制储粮温度来提高粮食储藏稳定性的仓房，包括低温仓与准低温仓。2.1.14 熏蒸仓 fumigation storage采用化学药剂气体熏蒸方法杀灭储粮有害生物的仓房。2.1.15 气调仓 controlled atmosphere storage通过调整二氧化碳、氮气等气体成分来提高粮食储藏稳定性的仓房。2.1.16 厳间 separate space in grain warehouse粮食平房仓中独立的储存空间。根据实际需要，单栋平房仓可作为一个单独的廒间，也可分隔成多个廒间。2.1.17 成品粮仓 product grain storage能够合格储存成品粮食半年以上的低温或准低温仓。2.1.18 数字化仓 digitization storage应用信息物联网技术与装置，能够测定粮食水分、温度、湿度、虫情、满仓度与重量等内容的粮仓。2.2符 号2.2.1 几何参数bQ一 平 房 仓檐 墙 轴 线之间 的距离
