GB 50231-2009 机械设备安装工程施工及验收通用规范 50231 2009 机械 设备安装工程 施工 验收 通用 规范

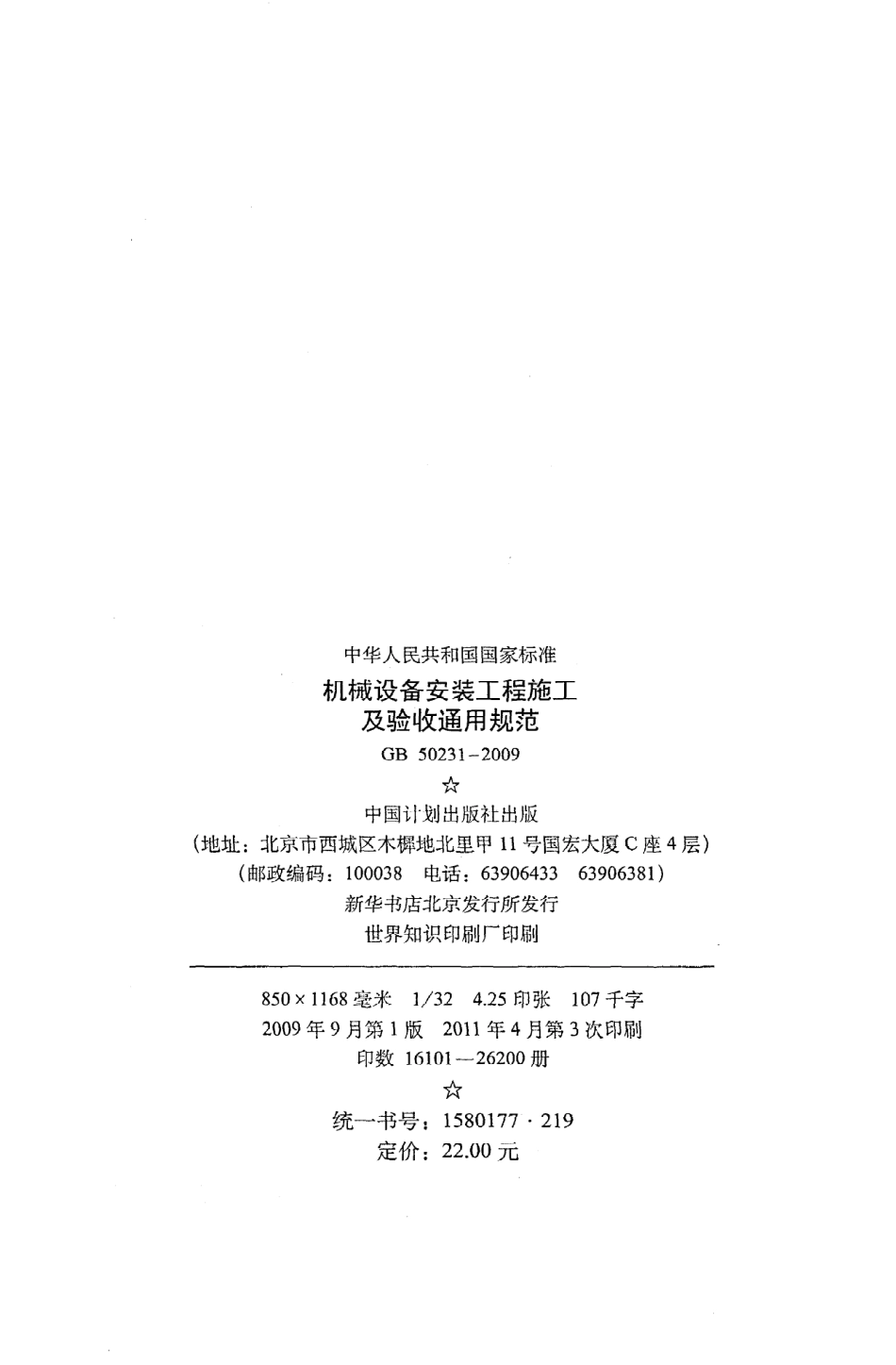

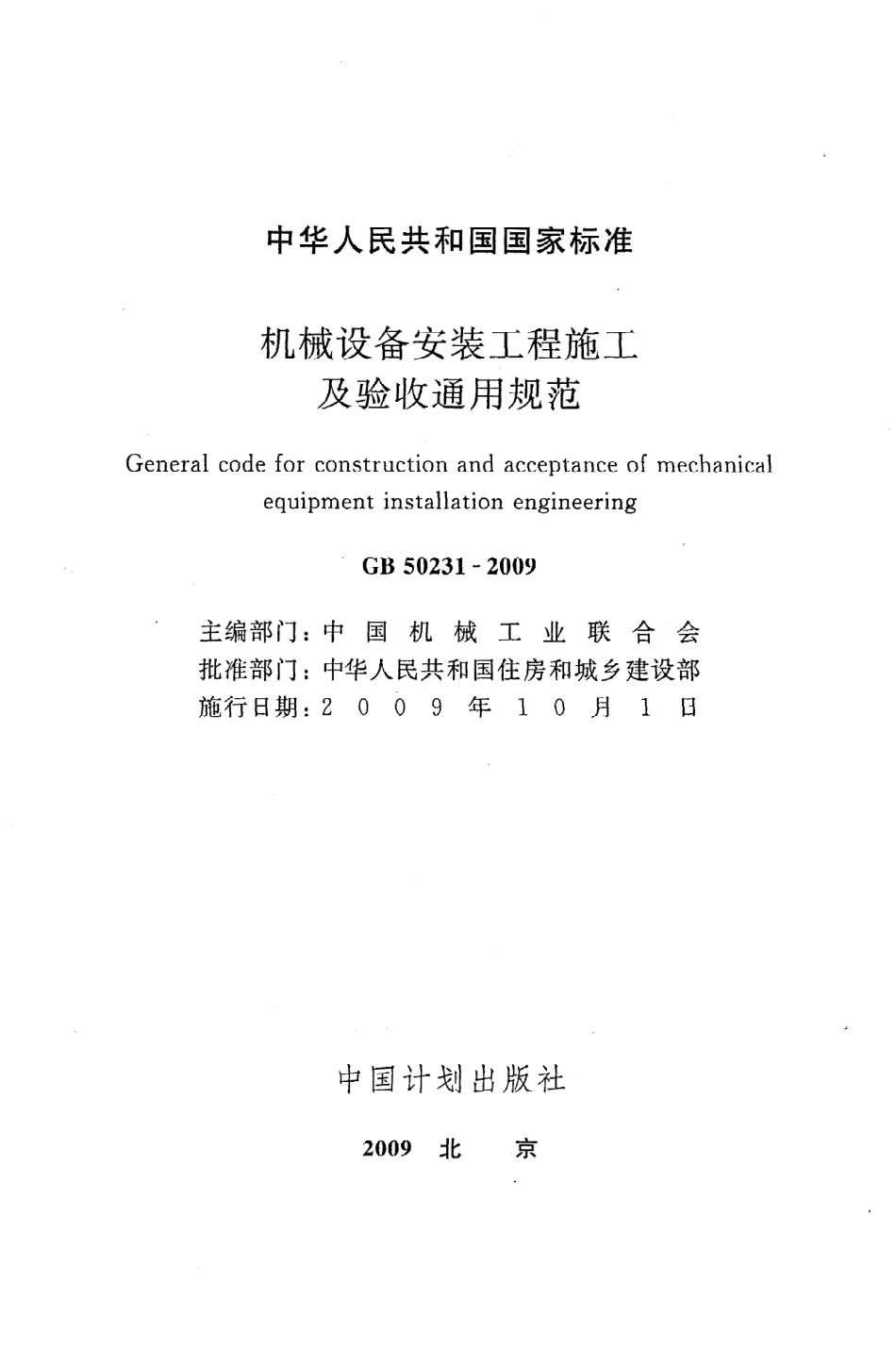

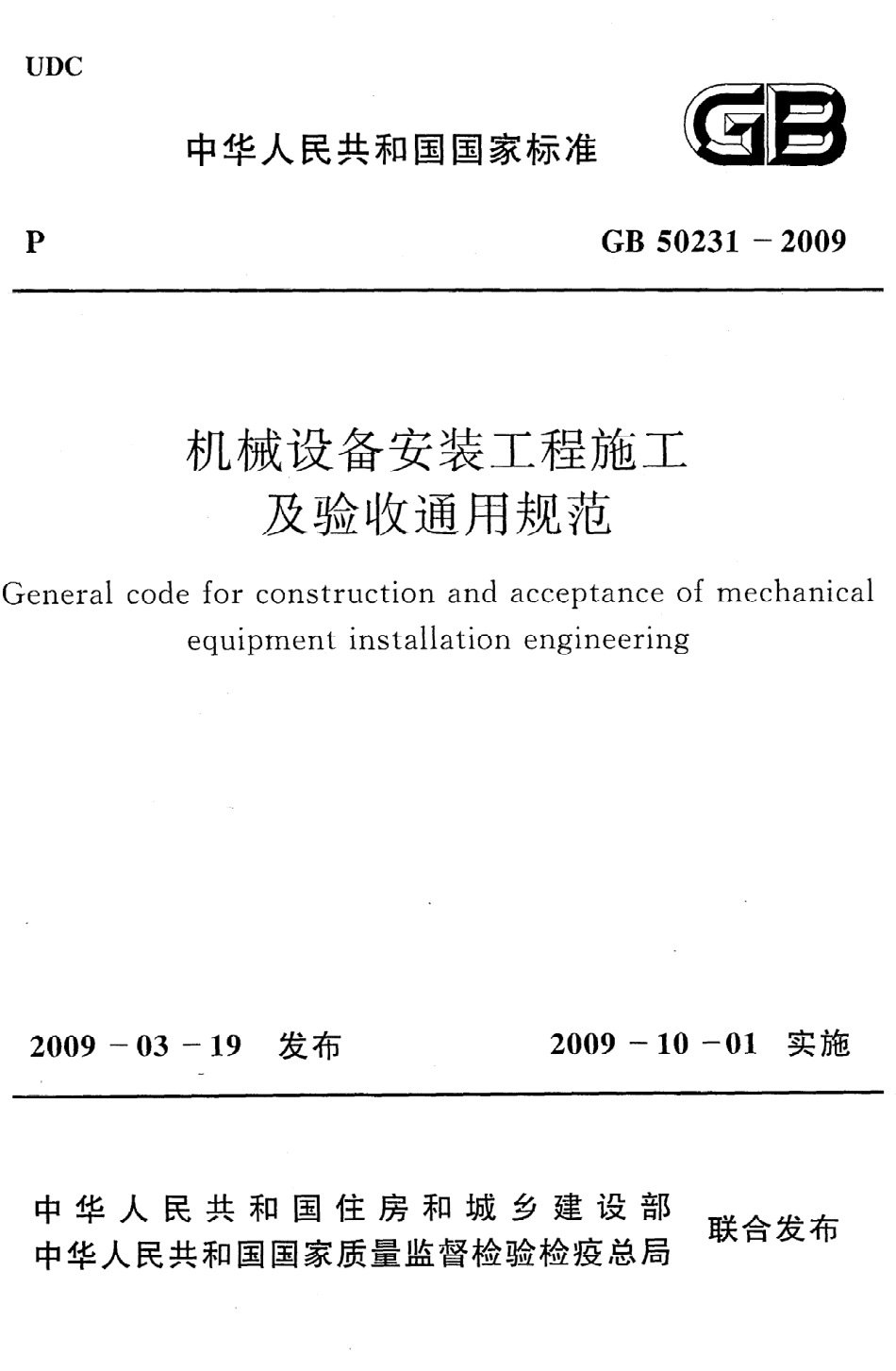

U D C中华人民共和 国 国家标准PG B50 2 3 1一2 0 0 9机械设备安装工程施工及验收通用规范G eneralcodefor constructionandacceptanceofmechanicalequipmentinstallationengineering2 0 0 9一0 3一1 9发布2 0 0 9一1 0一0 1实施中 华 人 民 共 和 国 住 房 和 城 乡 建设部中华人民共和 国国家质量监督检验检疫 总局联合发布到,月目中华人民共和 国国家标准机械设备安装工程施工及验收通 用规范G eneralcodeforconstructionandacceptanceof mechanicalequipmentinstallationengineeringG B50 2 3 1一2 0 0 9主编部门:中国机械工业联合会批 准部门:中华人 民共和 国住房和城 乡建设部施行日期:200 9年1 0月1日中国计划出版社2 0 0 9北京中华人民共和国国家标准机械设备安装工程施工及验收通用规范G B50 2 3 1一2 0 0 9中国计划出版社出版(地址:北京市西城区木棵地北里甲n号国宏大厦C座4层)(邮政编码:1 0 0 0 3 8电话:6 3 9 0 6 4 3 36 3 9 0 6 3 81)新华书店北京发行所发行世界知识印刷厂印刷85 0X11 6 8毫米l/3 24.2 5印张1 0 7千字2 0 0 9年9月第l版2 0 1 1年4月第3次印刷印数1 6 1 0 1一2 6 2 0 0册统一书号:1 5 80 1 7 72 1 9定价:2 2.0 0元中华人民共和国住房和城 乡建 设部公告第2 5 5号关于发布国家标准机械设备安装工程施工及验收通用规范的公告现批 准机械设备安装工程 施工及 验 收通 用 规 范为 国家标准,编号为G B5 0 2 3 1一2。9,自2 0 0 9年1 0月1日起实施。其中,第1.0.5、1.0.6、2.0.4(3)、6.2.4(6)条(款)为强制性条文,必须严格 执行。原机 械 设备安装工程 施工及 验 收通 用 规 范 G B5 0 2 3 1一9 8同时废止。本规范由我部标准定额研究所 组 织中国计划出版社 出版 发行。中华人民共和 国住房和城 乡建设部二0 0九年三月十九日二 名曰J匕月 lJ吕本规 范是根据原建设部“关 于 印发二0 0二一二0 0三年度工程建设 国家标准制订、修订 计 划的通 知”(建标2 0 0 31 0 2号)的要求,由中国机械工业建设 总公 司会同有关单位共同对机械设备安装工程施工及验收通用规范 G B50 2 3 1一9 8进行修订而成。在修订过程中,修订组进行了广泛 的调查研究,总结了近十年来机械设备安装的实践经验,开展 了专题研究,参考了大量文献和工程资料,广泛 征求了全 国有 关单位和专家的意见,经 过 反复讨论、修改和完善,最后经 审核定稿。本 次修订 的主要内容包括:1章节结构的调整,使修订后 的规范章、节名称和机械产品类型 的划分,与机械产品的系列型谱的分类标准相统一,名称和条文内容相一致,工序的衔接及 配合更加合理。2增加了新品种、新技术,如减震 垫、密 封胶、成 型密封、胀 紧连接套、安全联轴器、超越离合器、新 型水基碱性 和酸性清洗剂等。充实了高强螺栓,液压、气动、润 滑管道 的焊接及试 压 和试运转等条文 的技术 内容。本规范中以黑体字标志 的条文为强制性条文,必须严格执行。本规范由住房和城乡建设部负责管理 和对 强制性条文 的解释,由中国机械工业联合会负责日常管理,由中国机械工业建设总公司负责具体技术 内容的解 释。在 执行过 程中,请各单位结合工程实践,认真总结经验,如发现需要修改或补充之处,请将意 见 和建议寄交国家机械工业安装工程标准定额站(地址:北京西城区 三里河路南5巷5号,邮编:1 0 0 0 4 5,邮箱:),以便今后修订 时参考。本规 范组织单位、主编单位、参编单位和主要起草人:组 织 单 位:中国机械工业勘察设计协会主 编 单 位:中国机械工业建设 总公司副主编单位:西南工程学校北京市工业设计研究院参编 单 位:中国机械工业第一建设工程公司中国机械工业第二建设工程公 司中国三安建设工程公 司中国机械工业第四建设工程公 司中国机械工业第五建设工程公司中国机械工业机械化施工公司主要起草人:晏文华彭勇毅王治安关洁张庆梅芳迪孙 书英刘瑞敏李功福杜世 民刘绪龙樊慧霞占元郑明享王丽 鹃高杰薛韬冯 国才徐辉目次1总则 ,一(1)2施工条件 ,(2)3放线、就位、找正和调平 ,(5)4地脚螺栓、垫铁和灌浆 (7)4.1地脚螺栓 (7)4.2垫铁 ,(1 0)4.3灌浆 (1 4)5装配 ,(1 5)5.1基本规定 (1 5)万2联接与紧固 ,(1 7)5.3联轴器装配 (2 3)5.4离合器、制动器装配 (3 5)5.5滑动轴承装配 ,(4 0)5.6滚动轴承装配 ,(4 4)5.7传动带、链条和齿轮装配 (4 8)5.8密封件装配 (5 5)6液压、气动和润滑管道 的安装 (5 8)6.1管子的准备 ,(5 8)6.2管道 的焊接 ,(5 9)6.3管道安装 (6 3)6.4管道的酸洗、冲洗与吹扫 (6 5)6.5管道的压力试验与涂漆 一(6 6)7试运转 ,(6 8)7.1试运转 的条件 ,(6 8)17.2电气和操作控制系统调试 ,7.3润滑系统调试 ,4,.7.4液压系统调试 .7.5气动、冷却系统调试 7.6加热系统调试 .7.7机械设备动作试验 ,7.8整机空负荷试运转 ,8工程 验 收 ,.附录A垫铁 ,.附录B座浆混凝土配制及垫铁 的放置 ,附录C压浆法垫铁的放置 附录D金属表面 的除锈方法 附录E装配件与管道 的清洗 ,附录F螺栓联接刚度和预紧力 ,附录G过盈 配合的压人力及 温度计算 附录H联轴器装配两轴心径 向位移和两轴线倾斜的测量与计算 ,附录 J管道冲洗清洁度等级 ,本规范用词说明 .附:条文说明 ,.(6 8)(6 9)(7 0)(7 1)(7 2)(7 3)(7 4)(7 5)(7 6)(7 8)(80)(82)(83)(87)(89)(9 3)(9 5)(9 7)(9 9)1总则1.0.1为 了提高机械设备安装工程 的施工水平,促进技术进 步,确保工程质量 和安全,提高经济效益,制定本规 范。1.0.2本规范适 用 于各类机械设备安装工程施工及验收的通用性部分。1.0.3机械设备安装工程应从 设备开箱起 至设备空负荷试运转为止 的施工及验 收,对必须带负荷才能进行试运转 的机械设备,可至负荷试 运转。1.0.4在机 械设备安装工程施工中,应 按工程设计进行施工,不得擅自修改工程设计,施工过程 中发现设计文件和 图纸有差错时,应及 时提出意见 和建议,且 应 按 原设计单位修改变更后 的工程设计施工。1.0.5安装 的机械 设备、零 部件和 主 要材料,必 须符合工程设计和其产 品标 准的规定,并应有合格证明。1.0.6机械 设备 安装工程 中采用 的各种计 量和检 测器具、仪器、仪表和设备,必 须符合 国家现行有关标 准的规定;其精度等级应满足被检测项 目的精 度要求。1.0.7机 械设 备 安 装工程施工中,应 对工程质量 进行检验 和记录。对 于隐蔽工程,应在工程隐蔽前进行检验并作出记 录,合格后方可继续安装。工程验 收 时,应 以有关 记 录为依据进行 验 收 和必要 的抽检工作。1.0.8机 械设备安装工程 的施工及 验 收,除应符合本规 范外,尚应符合国家现行有关标准 的规定。2施工条 件2.0.1机械设备安装工程施工前,应具备下列工程设计图样 和技术文件:1机械设备的工艺平面位置 图、标高图、设备基础 图、安装施工图及施工说明和注释技术文件;2机械设备使用说 明书及 与机械设备安装有关的技术文件;3与机械设备安装有关 的建筑结构、管线和道路等图样。2.0.2机 械设备开箱时,应有建设单位人 员参加,并应按下 列项目进行检查 和记 录:1箱号、箱数以及包装情况;2机械设备名称、型号 和规格;3随机技术文件及专用工具;4机械设备有无缺损件,表面有无损坏和锈蚀;5其他需要记 录的事项。2.0.3机械设备安装前,其基础、地坪和相关建筑结构,应符合下列要求:1机械设备基础 的质量应符合现行 国家标 准混凝土结构工程施工质量 验 收规范G B5020 4的有关 规 定,并应 有 验 收资料 和记 录;机 械设备基础 的位置和尺寸应按表2.0.3的规定进行复检;表2.0.3机械设备基础位置和尺寸的允许偏差项目允许偏差(mm)坐标位置2 0不 同平面的标高O,一2 0平面外形尺寸士 2 0凸台上平面外形尺寸O,一2 0续表2.0.3项目允许偏差(mm)凹穴尺寸斗一2 0,O平面的水平度每米5全长1 O垂直度每米5全高1 O预埋地脚螺栓标高+2 0,O中心距士2预埋地脚螺栓孔中,心线位置1 O深度+2 0,0孔壁垂直度1 0预埋活动地脚螺栓锚板标高+2 0,O中心线位置5带槽锚板的水平度5带螺纹孔锚板 的水平度2注:1检查坐标、中心线位置时,应沿纵、横两个方 向测量,并取其 中的最大值;2预埋地脚螺栓的标高,应在其顶部测量;3预埋地脚螺栓 的中心距,应在根部和顶部测量。2基础或地坪有 防震隔离要求时,应按工程设计要求施工完毕3基础有预压和沉降观测要求时,应经 预压合格,并应有预压 和沉降观测 的记 录;4安装工程施工中拟利用建筑结构作为起 吊、搬运设备的承力点时,应对建筑结构的承载设单位同意方可利用。力进行核算,并应经设计单位或建2。0。4安装工程施工现场,应符合下列要求:临时建筑、运输道路、水源、电源、蒸汽、压缩空 气 和照明等,应能满足机械设备安装工程 的需要;1胀锚螺栓 的 中心线至基 础或 构 件边缘的距离不应 小 于胀锚螺栓 的公称直径 的7倍;胀锚螺栓 的底端至基础底 面 的距离不应小 于胀锚螺栓 的公称直径的3倍,且 不应 小 于3 0 mm;相邻两胀锚螺栓的中心距 不应小 于胀锚螺栓 的公称直径 的1 0倍;2胀锚螺栓的钻孔直径 和深度,应符合选 用 的胀锚螺栓的要求,且应防止与基 础或构件中的钢筋、预 埋管和 电缆等埋 设物相碰;3胀锚螺栓不应采用 预 留孔;4安 装 胀 锚螺栓 的 基 础 混 凝 土 的 抗 压 强 度 不 应 小 于I O M P a;5混凝土或钢筋混凝土结构有 裂缝 的部位和容易产生 裂缝的部位不应使用胀锚螺栓。4.1.4机械设备基础浇灌预埋 的地脚螺栓,应符合下列要求:1地脚螺栓的坐标及相互尺寸应符合施工图的要求,机械设备基 础位 置、尺寸 的允许偏差应符合本规范表2.0.3的规定;2地脚螺栓露 出基础部分应垂直,机械设备底座套人地脚螺栓应有调整余量,每个地脚螺栓均不应有卡阻现象。4.2垫铁4.2.1找 正 调 平 机械设备用 的垫铁,应符合随机技术文件的规定;无规定 时,宜按本规范 附录A的规定制作和使用。4.2.2当机械设备 的载荷 由垫铁组 承受时,垫铁组 的安放应符合下列要求:1每个地脚螺栓 的旁边应 至少有一组垫铁;2垫铁组在能放稳 和不影 响灌浆的条件下,应放在靠近地脚螺栓和底座 主要受力部位下方;3相邻两垫铁组 间 的距离,宜为5 0 0一l0 0 0 mm;4设备底座有接缝处 的两侧,应各安放一组垫铁;5每一垫铁组 的面积,应符合下式 的要求:1 OA)C1 0 0(Q l+Q:)nR(4.2.2一1)式中A每组 垫铁的面积(mmZ);Q,设备等加在垫铁组 上 的载荷(N);Q:地脚螺栓拧紧时在垫铁组上产生 的载荷(N);R基 础 或 地 坪 混 凝 土 的抗 压 强度(M P a),可取混凝土设计强度;n垫铁组 的组数;C安全 系数,宜取1.5一3。6地脚螺栓拧紧时,在垫铁组上产生 的载荷可按下式计算:Q Z=0.785 d2仁。n:(4.2.2一2)式中d地脚螺栓直径(mm);n:地脚螺栓数量;司地
