GB 50169-2016 电气装置安装工程 接地装置施工及验收规范.pdf

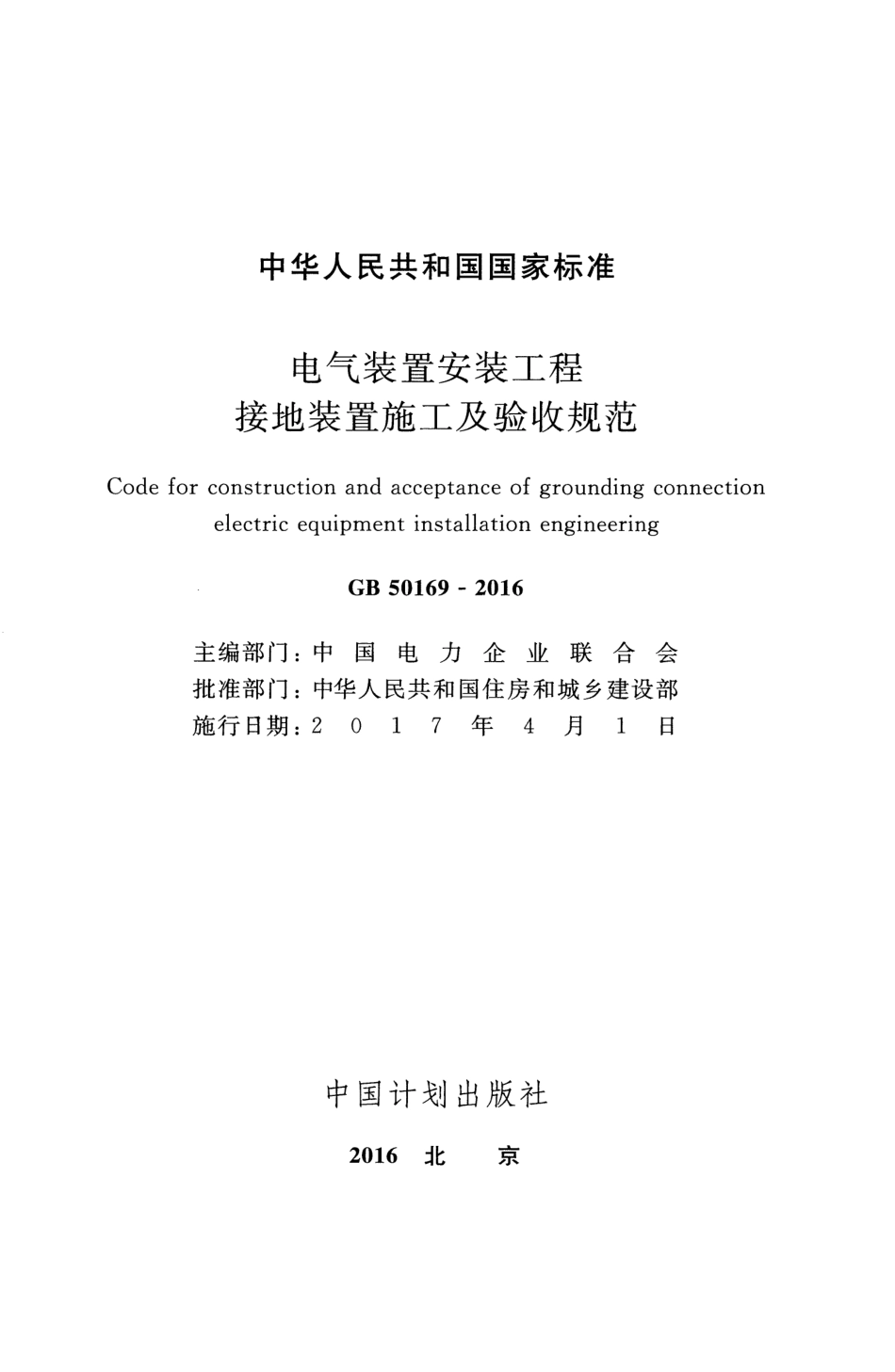

UDC 中华人民共和国国家标准mB p GB 50169-2016 电气装置安装工程接地装置施工及验收规范Code for construction and acceptance of grounding connection electric equipment installation engineering 2016-08-18发布2017-04-01实施中华人民共和国住房和城乡建设部中华人民共和国国家质量监督检验检疫总局联合发布中华人民共和国国家标准电气装置安装工程接地装置施工及验收规范Code for construction and acceptance of grounding connection electric equipment installation engineering GB 50169-2016 主编部门：中国电力企业联合会批准部门：中华人民共和国住房和城乡建设部施行日期：20 1 7 年4 月1 日中国计划出版社2016北京中华人民共和国住房和城乡建设部公告第1260号住房城乡建设部关于发布国家标准电气装置安装工程接地装置施工及验收规范的公告现批准电气装置安装工程接地装置施工及验收规范为国家标准，编号为GB50169 2016，自2017年4月1日起实施。其中，第3.0.4、4.1.8、4.2.9条为强制性条文，必须严格执行。原国家标准电气装置安装工程接地装置施工及验收规范GB50169-2006同时废止。本标准由我部标准定额研究所组织中国计划出版社出版发行。中华人民共和国住房和城乡建设部2016年8月18日前言本规范是根据住房城乡建设部关于印发2013年工程建设标准规范制订修订计划的通知（建标20136号）的要求，由中国电力科学研究院会同有关单位，在电气装置安装工程接地装置施工及验收规范GB50169 2006的基础上修订的。本规范在修订过程中，修订组经广泛调查研究，认真总结实践经验，广泛征求意见和多次讨论修改，最后经审查定稿。本规范共分5章，其主要内容包括：总则、术语、基本规定、电气装置的接地、工程交接验收。与原规范相比较，本规范增加了如下内容：1.基本规定；2.接地装置的降阻；3.风力发电机组与光伏发电站的接地；4.继电保护及安全自动装置的接地；5.防雷电感应和防静电的接地。本规范以黑体字标志的条文为强制性条文，必须严格执行。本规范由住房城乡建设部负责管理和对强制性条文的解释，中国电力企业联合会负责日常管理，中国电力科学研究院负责具体技术内容的解释。本规范在执行过程中，希望各单位结合工程实践，认真总结经验，注意积累资料，如发现需要修改或补充之处，请将意见和建议寄送中国电力科学研究院（地址：北京市西城区南滨河路口号，邮政编码：10005日，以供今后修订时参考。本规范主编单位、参编单位、主要起草人和主要审查人：主编单位：中国电力企业联合会中国电力科学研究院 1 参编单位：国网智能电网研究院南方电网广东省输变电工程公司国网陕西电力公司电科院安徽省电力建设工程质量监督中心站葛洲坝集团电力有限责任公司中能建天津电力建设有限公司北京双圆工程咨询监理有限公司华北电力设计院工程有限公司北京欧地安科技股份有限公司江苏金合益复合新材料有限公司主要起草人：陈新韩缸荆津何冠恒陈长才王森刘世华葛占雨周卫新徐春丽马光玉伟孙水春祝忐样主要审查人：陈发宇徐军杜由春李谦方静阎国增廖光洪魏国柱王玉明龙庆芝王国民程云堂谷伟 2 目次1，总贝。（1)2术语（2)3 基本规定（4)4 电气装置的接地(6)4.1 接地装置的选择（6)4.2 接地装置的敷设（8)4.3 接地线、接地极的连接门口4.4 接地装置的降阻（14)4.5 风力发电机组与光伏发电站的接地（15)4.6 接闪器的接地(17)4.7 输电线路杆塔的接地（18)4.8 主（集）控楼、调度楼和通信站的接地(19)4.9 继电保护及安全自动装置的接地（21)4.10 电力电缆金属护层的接地（22)4.11 配电电气装置的接地（23)4.12 建筑物电气装置的接地.(23)4.13 携带式和移动式用电设备的接地(24)4.14 防雷电感应和防静电的接地（25)5 工程交接验收门门本规范用词说明（28)引用标准名录（29)附：条文说明.(31)1 Contents 1 General provis10ns(1)2 Terms(2)3 Basic requirements.(4)4 Grounding of electric equipment(6)4.1 Selection of grounding connection(6)4.2 Laymg of grounding connection(8)4.3 Join of grounding electrode(conductor)(11)4.4 Reducing resistance of grounding connection(14)4.5 Grounding of wind turbines and photovoltaic power station(15)4.6 Grounding of air termination system(17)4.7 Grounding of transmission poles and towers(18)4.8 Grounding of main control building、dispatchingbuilding and communication station(19)4.9 Grounding of relaying protection and security automatic equipment(21)4.10 Grounding of metal Jacket of power cable(22)4.11 Grounding of distribution electric equipment(23)4.12 Groundmg of structures electric equipment(23)4.13 Grounding of portable and mobile appliances(24)4.14 Grounding against lightning induction and static electricity(25)5 Engineering succession and acceptance(27)2 Explanation of wording in this code(28)Lists of quoted standards(29)Addition:Explanation of provisions(31)3 1总则1.0.1 为保证电气装置安装工程接地装置的施工质量，促进工程施工技术水平的提高，确保接地装置安全运行，制定本规范。1.o.2 本规范适用于电气装置安装工程接地装置的施工及验收，不适用于高压直流输电接地极的施工及验收。1.o.3 接地装置的施工及验收，除应符合本规范外，尚应符合国家现行有关标准的规定。1 2术语2.0.1 接地极grounding elec:trode 埋人地中并直接与大地接触的金属导体称为接地极，分为水平接地极和垂直接地极。2.0.2 自然接地极natural grounding electrode 可利用作为接地用的直接与大地接触的各种金属构件、金属井管、钢筋混凝土建筑的基础、金属管道和设备等。2.0.3 接闪器air termination system 接受雷电闪击装置的总称，包括避雷针、避雷带、避雷线、避雷网以及金属屋面、金属构件等。2.0.4 接地线（导体）grounding conductor 电气设备、接闪器的接地端子与接地极连接用的，在正常情况下不载流的金属导体。2.0.5 接地装置g.rounding connection 接地极和接地线的总和。2.o.6 接地grounded 将电力系统或建筑物电气装置、设施、过电压保护装置用接地线与接地极连接。2.0.7 接地阻抗grounding impedance 在给定频率下，系统、装置或设备的给定点与参考点之间的阻抗。2.0.8 接地电阻ground resistance 接地阻扰的实部，工频时为工频接地电阻。2.0.9 中性线neutral line 电气上与中性点连接并能用于配电的导体。2 2.0.10 保护接地protective ground 电气装置的金属外壳、配电装置的构架和线路杆塔等，由于绝缘损坏有可能带电，为防止其危及人身和设备的安全而设的接地。2.0.11 集中接地装置concentrated grounding connection 为加强对雷电流的散流作用、降低对地电位而敷设的附加接地装置。2.0.12接地网grounding grid 由垂直和水平接地极组成的具有泄流和均压作用的网状接地装置。2.0.13 放热焊接exothermic welding 利用金属氧化物与铝粉的化学反应热作为热源，通过化学反应还原出来的高温熔融金属，直接或间接加热工件，达到熔接目的的焊接方法。2.0.14 等电位接地网equipotential grounding grid 由水平导体纵横连接构成的各节点处于等电位的接地网，其最终与土壤中接地网相连接。3 3基本规定3.0.1 接地装置的安装应由工程施工单位按已批准的设计文件施工。3.0.2 采用新技术、新工艺及新材料时，应经过试验及具有国家资质的验证评定。3.0.3 接地装置的安装应配合建筑工程的施工，隐蔽部分在覆盖前相关单位应做检查及验收并形成记录。3.0.4 电气装置的下列金属部分，均必须接地：1 电气设备的金属底座、框架及外壳和传动装置。2 携带式或移动式用电器具的金属底座和外壳。3 箱式变电站的金属箱体。4 互感器的二次绕组。5 配电、控制、保护用的屏柜、箱）及操作台的金属框架和底座。6 电力电缆的金属护层、接头盒、终端头和金属保拼管及二次电缆的屏蔽层。7 电缆桥架、支架和井架。8 变电站（换流站）构、支架。9 装有架空地结或电气设备的电力线路杆塔。10 配电装置的金属遮栏。11 电热设备的金属外壳。3.0.5 需要接地的直流系统接地装置应符合下列要求：1 能与地构成闭合回路且经常流过电流的接地线应沿绝缘垫板敷设，不应与金属管道、建筑物和设备的构件有金属的连接。2 在土壤中含有在电解时能产生腐蚀性物质的地方，不宜敷设接地装置，必要时可采取外引式接地装置或改良土壤的措施。3 直流正极的接地线、接地极不应与自然接地极有金属连接；当无绝缘隔离装置时，相互间的距离不应小于lmo3.0.6 各种电气装置与接地网的连接应可靠，扩建工程接地网与原接地网应符合设计要求，且不少于两点连接。3.o.7 包括导通试验在内的接地装置验收测试，应在接地装置施工后且线路架空地线尚未敷设至厂（站）进出线终端杆塔和构架前进行，接地电阻应符合设计规定。3.0.8 对高士壤电阻率地区的接地装置，在接地电阻不能满足要求时，应由设计确定采取相应的措施，达到要求后方可投入运行。3.0.9 附属于已接地电气装置和生产设施上的下列金属部分可不接地：1 安装在配电J屏、控制屏和配电装置上的电气测量仪表、继电器和其他低压电器的外壳。2与机床、机座之间有可靠电气接触的电动机和电器的外壳。3 额定电压为220V及以下的蓄电池室内的金属支架。3.0.10 接地线不应作其他用途。5 4 电气装置的接地4.1 接地装置的选择4.1.1 各种接地装置利用直接埋入地中或水中的自然接地极，可利用下列自然接地极：1 埋设在地下的金属管道，但不包括输送可燃或有爆炸物质的管道。2 金属井管。3 与大地有可靠连接的建筑物的金属结构。4 水工构筑物及其他坐落于水或潮湿土壤环境的构筑物的金属管、桩、基础层钢筋网。4.1.2 交流电气设备的接地线可利用下列接地极接地：1 建筑物的金属结构，梁、柱。2 生产用起重机的轨道、走廊、平台、起重机与升
