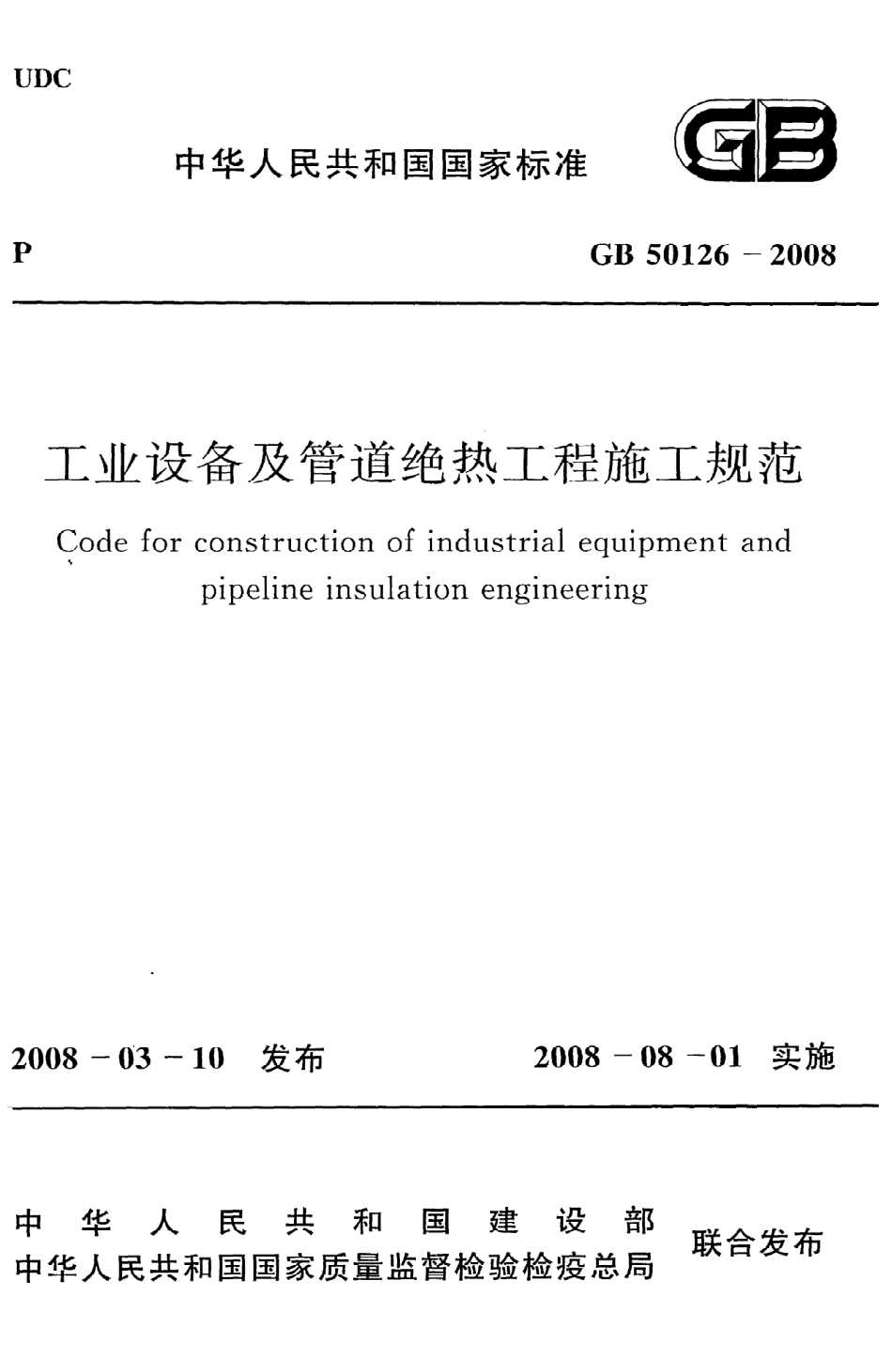

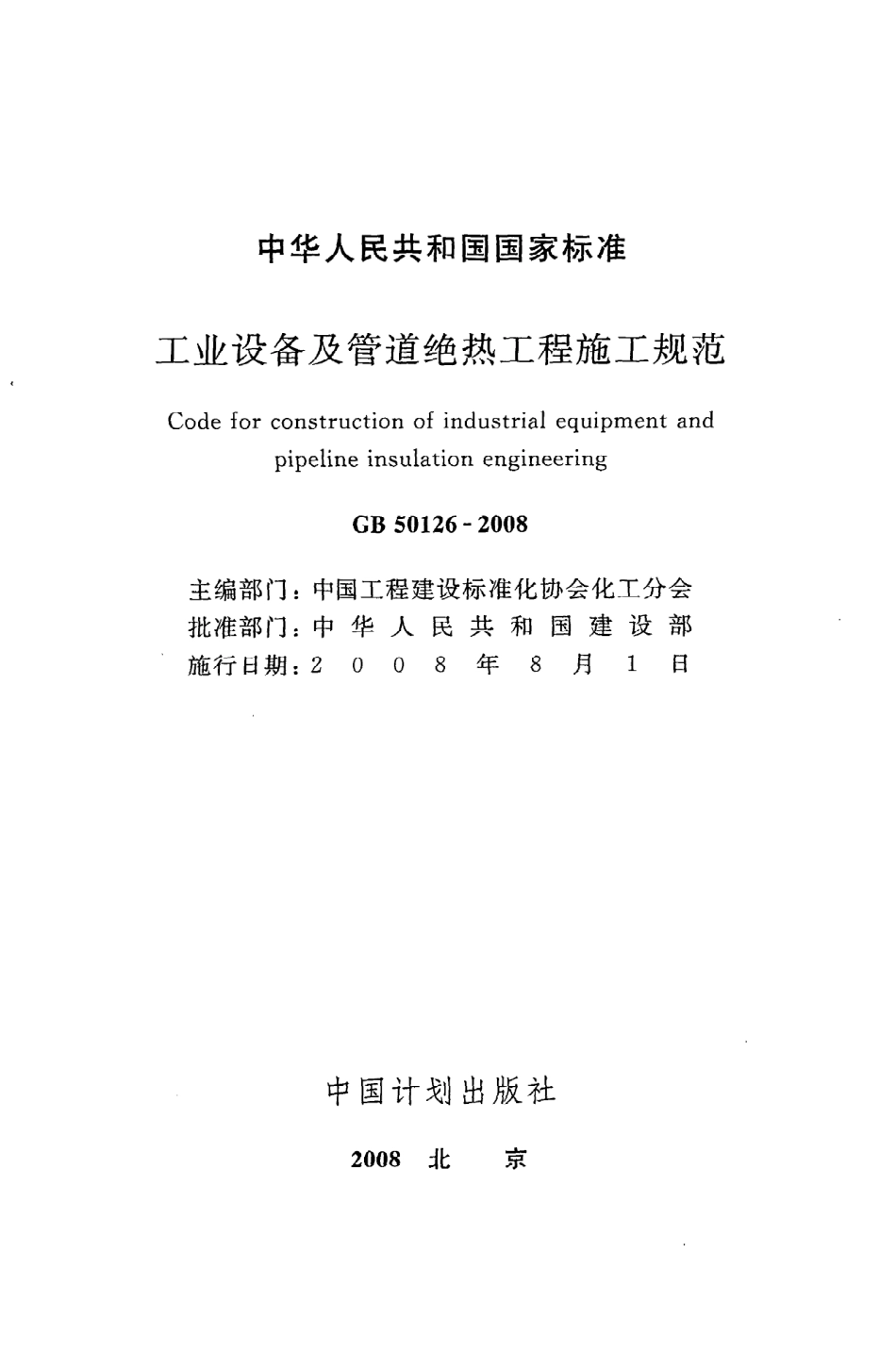

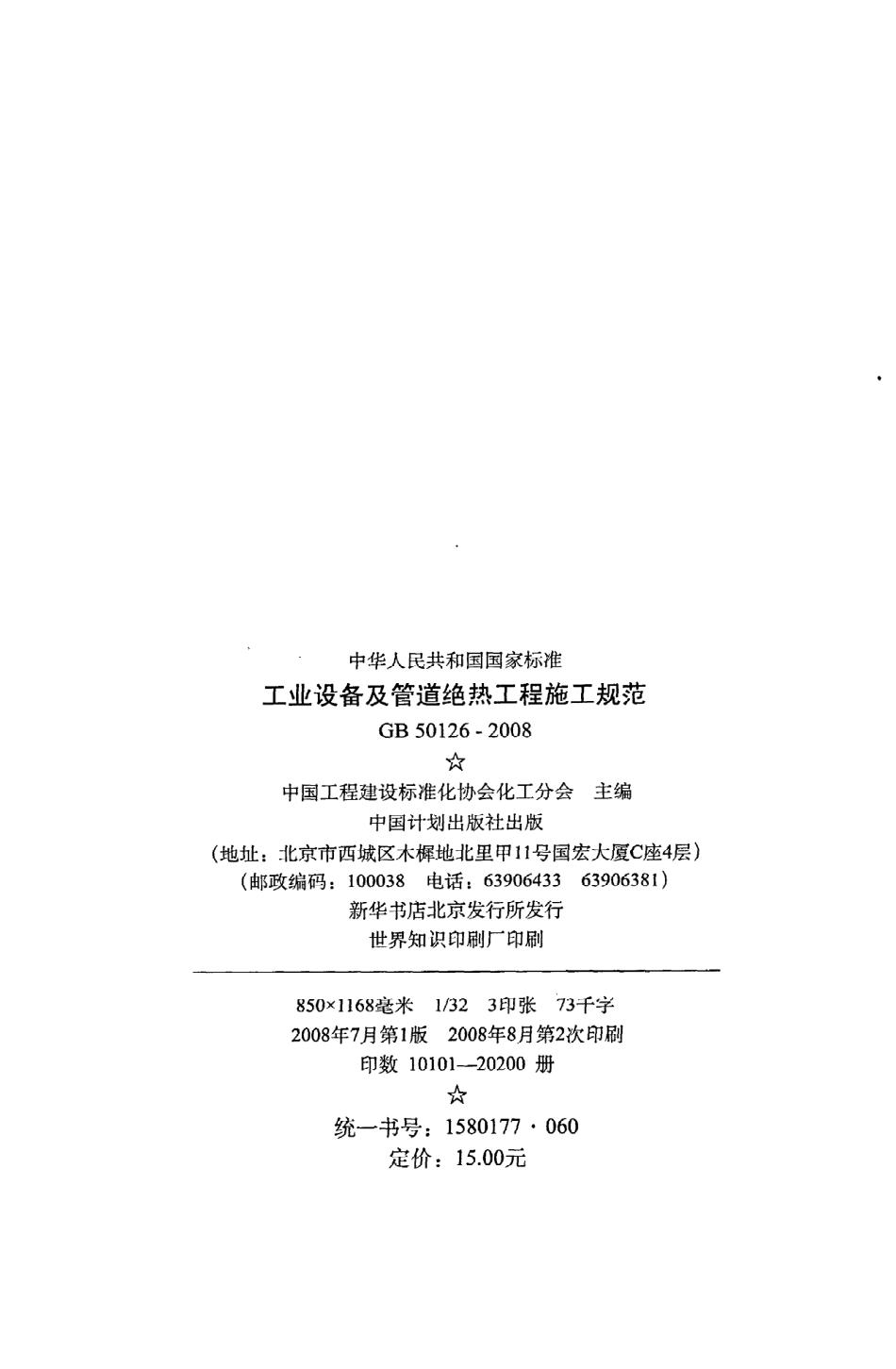

U D C中华人民共和 国 国家标准PG B5012 6一200 8工业设备及管道绝热工程施工规范C odeforconstructionof industrialequipmentandpipelineinsulationengineering2 0 0 8一0 3一1 0发布2 0 0 8一0 8一0 1实施中华人民共和国建设部中华人民共和 国国家质量监督检验检疫总局联合发布月哥月目中华人 民共和 国国家标准工业设备及管道绝热工程施工规范C ode forconstructionof industrialequipmentandpipelineinsulationengineeringG B5 0 1 2 6一2 0 0 8主编部 门批准部 门施行 日期：中国工程建设标 准化协会 化工分会：中华人民 共和国建设部:20 0 8年8月1日中国计划出版社2 0 0 8北京中华人民共和国国家标准工业设备及管道绝热工程施工规范G B 5 0 1 2 6一2 0 0 8中国工程建设标准化协会化工分会主编中国计划出版社出版（地址：北京市西城区木裤地北里甲n号国宏大厦C座4层）（邮政编码：1 0 0 0 3 8电话：6 3 9 0 6 4 3 36 3 9 0 6 3 81)新华书店北京发行所发行世界知识印刷厂印刷85 0 x11 6 8毫米l/3 2 3印张7 3千字2 0 0 8年7月第l版2 0 0 8年8月第2次印刷印数1 0 1 0 1一2 0 2 0 0册统一书号：1 5 80 1 7 70 6 0定价：1 5.0 0元中华人 民共和 国建 设部公告第82 9号建设部关于发布国家标准工业设备及管道绝热工程施工规范的公告现批 准 工业 设备及管道绝热工程施工规范为国家标准，编号为G B 5 0 1 2 6一2 0 0 8，自2 0 0 8年8月1日起实施。其中，第1.0.4、3.1.3(3）、3.2.1、4.1.3、4.3.1、4.3.6、5.1.1 0、5.8,2(2、6）、5.8.3(6）、5.9.4(2）、5.1 1.1 0、5.1 3.6、5.1 3.1 1(2）、5,1 3二1 2飞7.1.1 4、7.1.1 6、8.0.1、8.0.3、8.0.7(1、4）条（款）为强制性条文，必须严格 执 行。原 工业 设备及管道 绝 热工程 施工规 范G B J1 2 6一89同时废止。本规范由建设部标准定额研究所组织中国计划 出版社出版发行。中华人 民共和 国建设部二0 0 八年三月十 日卜 乙曰卜月 lJ吕本规范是根据建设部关于印发“2 0 0 4年工程建设 国家标准制定、修订计划”的通知（建标2 0 0 46 7号）的要求，由全 国化工施工标准化管理中心站会同化工、电力、石化、建材等行业 的有关单位，对 工业设备及管道 绝 热工程 施工及 验 收规范G B J1 2 6一89进行修订而成。在修订过程中，修编组进行 了广泛 的调查研究，认真总结 了我国近十年来绝热工程设计、施工、工程 应 用 和科研等方面 的经验，同时参考了国内外绝热工程 的大量标准和资料，广泛征求了国内化工、石化、电力、冶金、机械等行业 的工程设计、施工、绝热材料生产、质量检测等单位对规范修订稿的意见，经修编组 反复讨论、修改，最后经审查定稿。本规范共分9章和4个 附录，主要 内容包括 总则、术语、材料、施工的准备和要求、绝热层 的施工、防潮层 的施工、保护层 的施工、安全技术、工程交接等。本次修订 的主要 内容如下：1增加了术语一章；2增加了运输存放 和保管一节；3修改 了绝热材料 的导热 系数值、密度、抗 压 强度、纤 维类绝热材料 的渣球粒径和渣球含量等技术参数；4增加 了嵌装层铺敷设法、涂抹法 和金属反射绝热结 构等施工方法；5增加了具有绝热效果优良、防腐性能可靠、维 护费用低等优点的管中管结构的施工要求；6删 除 了对 大口径高温管道弯头 中部留设伸缩缝 的规定，增加了允许在法 兰下 留设伸缩缝 的内容；7删除了沥青胶、防水冷胶料玻璃布防潮层的内容，增加了防潮层采用卷材 的施工规定；8增加 了对复合保护层材料的施工规定；9交工文件中增加了开工报告、隐蔽工程 记 录、绝热工程 交工报告等。本规 范 以黑体字标志 的条文为强制性条文，必须严格执行。本规 范由建设部负责管理 和对 强制性条文的解 释，全 国化工施工标准化管理中心站负责具体技术内容的解释。在执行过 程中，请各单位结合工程实践，认真总结经验，注意积 累资料，如发现本规范有需 要修改和补 充 之 处，请将意见 和建议 寄至全 国化工施工标 准 化管理 中 心 站（地 址：石家庄市槐 中路2 5 3号，邮编：0 5 0 0 2 1）。本规范主编单位、参编单位和主要起草人：主 编 单 位：全 国化工施工标准化管理中心站参编单位：西北 电力建设第一工程公司上海化坚 隔热防腐工程有 限公司北新集团建材股份有 限公 司上海市能源研究会绝热工程应用专业委员会中国化学工程第三建设公 司杭州岩珊镁钢保护层 有 限公 司河北 国美新 型建材有 限公 司江苏明江工程有限公 司无锡市明江保温材料有 限公 司浙 江振申绝热科技有 限公 司中国石化集 团上海工程有 限公 司主 要起草人：赵远洋邵振德赵庆辉芦天蔡子 明李相仁陈品 山高建国包建平戴惠君张春华陈爵洲目次1总则 ，（1)2术语 ，（2)3材料 （4)3.1质量要求 （4)3.2质量检查 （5)3.3运输存放和保管 （6)4施工的准备和要求 ，（7)4.1一般规定 （7)4.2施工前 的准备和要求 ，（7)4.3附件安装 ，一（8)5绝 热层 的施工 （1 1)5.1一般规定 （1 1)5.2嵌装层铺法施工 （1 2)5.3捆扎法施工 （1 3)5.4拼砌法施工 ，（1 5)5.5缠绕法施工 ，（1 5)5.6填充法施工 ，（1 5)5.7粘贴法施工 （1 6)5.8浇注法施工 （1 7)5.9喷涂法施工 ，（1 9)5.1 0涂抹法施工 （2 0)5.1 1可拆卸式绝热层 的施工 ，（2 0)5.1 2金属反射绝热结构的施工，一，,（2 2)5.1 3伸缩缝及膨胀间隙的留设 （2 3)16防潮层的施工 （2 5)6.1一般规定 ，（2 5)6.2施工 ，（2 5)7保护层 的施工 ，（2 7)7.1金属保护层 ，（2 7)7.2非金属保护层，（3 1)8安全技术 （3 4)9工程交接 ，（3 6)附录A工程开工报告 ，（3 7)附录B隐蔽工程记 录，（3 8)附录C设备及管道绝热工程 交工汇总表 （3 9)附录D绝热工程交接报告 ，（4 0)本规范用词说明 ，（4 1)附：条文说明 （4 3)1总则1.0,1为提高绝热工程 的施工水平，加强绝热工程施工过程 的质量控制，保证工业设备及管道绝热工程施工质量，制定本规范。1.0.2本规 范适 用 于新建、扩建和改建的外表 面温度为一1 9 6一+85 0 的工业设备及管道绝热工程 的施工。本规 范不适用 于设备和管道 的内隔热衬里 和有特殊 要求（核能辐射装置、航空工业、航天工业等）的设备和管道，以及埋地长输管道 和临时设施的绝热工程的施工。1.0.3工业设备及管道绝热工程 的施工，应按设计文件及本规范的规定执行。1.0.4当需要修 改设 计、材 料代 用或 采用新材 料 时，必须经原设计单位 同意。1.0.5绝热工程 的施工，除应执行本规范 的规定外，尚应符合国家现行有关标准、规范 的规定。2术语2.0.1绝热insulation保温与保冷的统称。2.0.2绝热层thermalinsulationlayer对 维护介质温度稳定起 主要作用 的绝热材料及其制品。2.0.3防潮层vaporbarrier为防止水蒸气迁移的结构层。2.0.4保护层cladding为防止绝热层 和防潮层受外界损坏所设 置 的外护结构。2.0.5固定件fastener固定绝热层及保护层 用 的构件，包 括螺栓、螺母、销钉、钩钉、自锁紧板、箍环箍带、活动环、固定 环等。2.0.6支承件supportingelements支承绝热层及保护层用 的构件，包括托架、支承环、支承板等。2.0,7环向接缝circumferentialjoint垂直于设备和管道轴线的接缝，也指方形设备的横缝、水平缝。2.0.8纵 向接缝longitudinaljoint平行 于设备和管道轴线 的接缝。2.0.9硬质绝热制 品rigidinsulation制品使用 时能基本保持其原状，在2火 1 0一3 M P a荷重下，其可压缩性 小 于6%，制品不能弯曲。2.0.1 0半硬质绝热制品semi一rigidinsulation制品在2 X 1 0一，M P a荷重 下，可 压 缩 性 为6一3 0%，弯曲9 0”以下 尚能恢复其原状。22.0.1 1软质绝热制 品S oftinsulation制品在2 x1 0一3 M P a荷重 下，可压 缩 性 为3 0以上，可弯曲至9 0夕以上 而不损坏。2.0.1 2伸缩缝expansionjoint为使绝热结构中因温度变化 而产生的应力给予有规律集中的结构形式。2.0.1 3膨胀 间隙expansionclearance随同管道、设备壁 面移动的保温结构与相邻的固定物件之 间，或热位移方向与保温结构不一致 的转动物件之 间所设置瘾间。2.0.1 4管中管pipeinpipe由内工作管和外护管组成，在两者形成的环形 空间进行绝热的一种绝热结构形式。3材料3.1质 量 要 求3.1.1绝热层 材料的质量，应符合下列规定：1绝热层材料应 有 随温度变化的导 热 系数方程 式 或 图表。当用于保温层 的绝热材料及其制品，其平均温度小 于或等于6 2 3 K(3 5 0）时，导热系数值不得大于0.1 0 W/(mK)；当用 于保冷层的绝热材料及其制品，其平均 温度小 于3 0 O K(2 7）时，导 热 系数值不得大于0.0 6 4 W/(mK）。2用 于保温的绝热材料及其制品，硬质绝热制品密度不得大于 2 2 O kg/m3，半硬质绝热制 品密度不得大 于2 0 0 kg/m3，软质绝热制品密度不得 大 于1 5 O kg/m3；用 于保冷的绝热材料及其制品，其密度不得大于1 8O kg/m3。3用 于保温的硬质无机成型绝热制品，其抗压强度不得小于0.3 M P a，有机成 型绝热制品的抗压 强度不得小 于0.Z M P a；用 于保冷的硬质无 机成型绝热制品，其抗压 强度不 得 小 于。3 M P a，有机成型绝热制品的抗压强度不得小于0.1 5 M P a。4绝热材料及其制品的技术参数及性能，应符合设计文件的规定。5绝热材料及其制 品的化学性 能应稳 定，对金属不得有腐蚀作用。当用 于奥 氏体不锈钢设备或管道 上 时，其氯化物、氟化物、硅酸盐、钠离子 的含量应符合现行 国家标准覆 盖奥氏体不锈钢用绝热材料规范 G B/T1 7 3 9 3的有关规定。6用 于填充结构的散装绝热材料，不得混有杂物及尘 土。不宜采用直径小于0.3 mm的多孔 性颗粒类绝 热材料。纤 维类绝热材料 的渣球含量应符合国家现行产品标准及设计文件的规定。43.1.2防潮层材料的质量，应符合下列规定：1应具有良好的抗蒸汽渗透性、密封性、豁结性、防水性、防潮性，并对人体应无害。2应 耐大气腐蚀及生物侵袭，不得发生虫蛀、霉变等现象。3应具有 良好 的化学稳定性，不得对其他材料产生腐蚀和溶解作用。4在高温情况下不 应软化、流 淌或起 泡，在低温 时不应脆裂或脱落，在气温变化与振动情况下应保持完好 的稳定性。5干燥时间应短，在常温下可施工，并应保证操作方便。3.1.3保护层材料的质量，除应符合本规范第3.1.2条的有关规定外，尚应符合下列规定：1应采用不燃性或难燃性材料。2应抗 大气腐蚀、抗 老化，使用年 限应 长；强度应高，在 环境使用温度及振动变化情况下不应软化、脆裂或开裂。3贮存或输送易燃、易爆物 料的设 备及管道，以及 与此类管道架设在同一支架
