GB 50290-98 土工合成材料应用技术规范.pdf

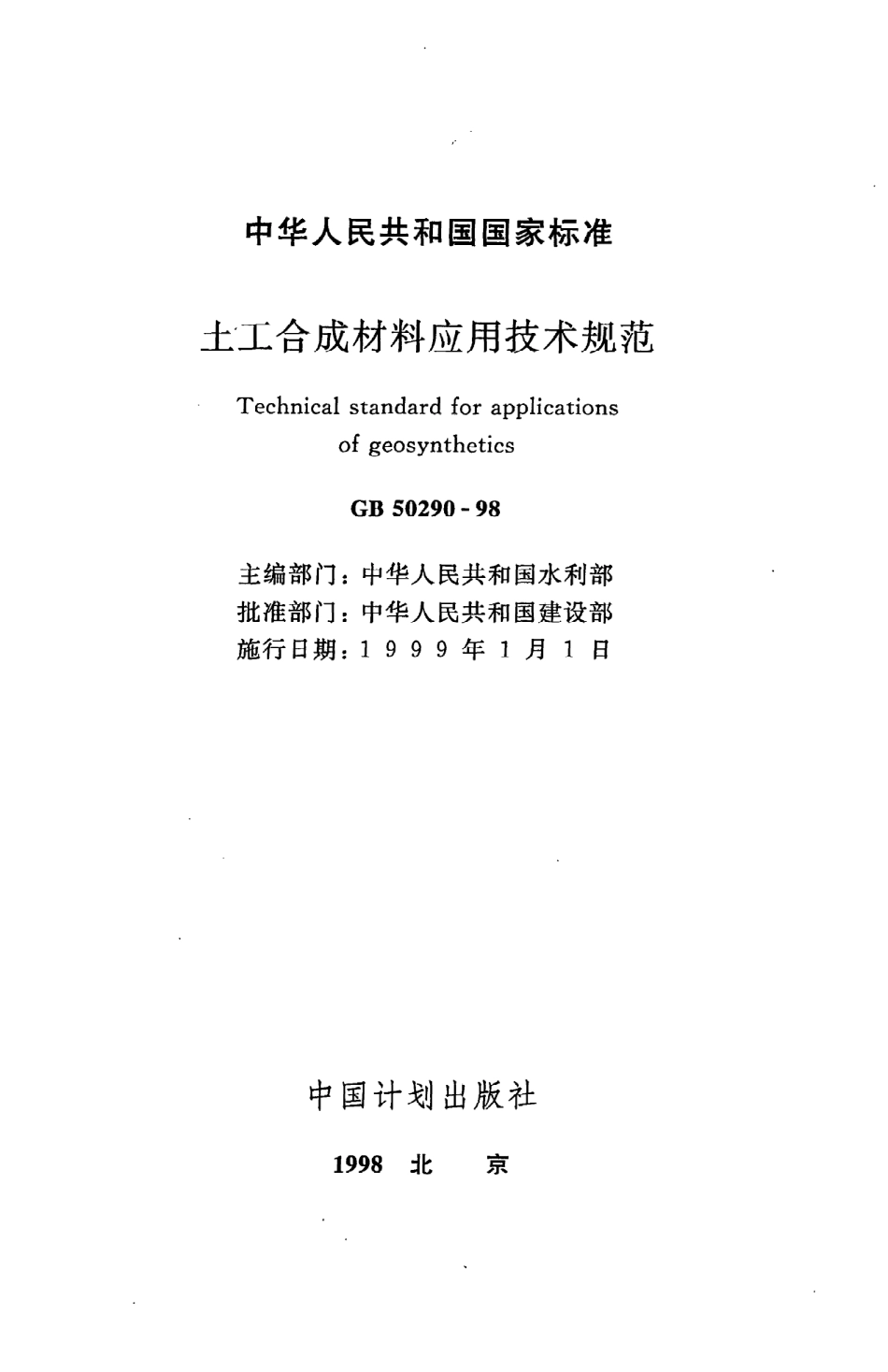

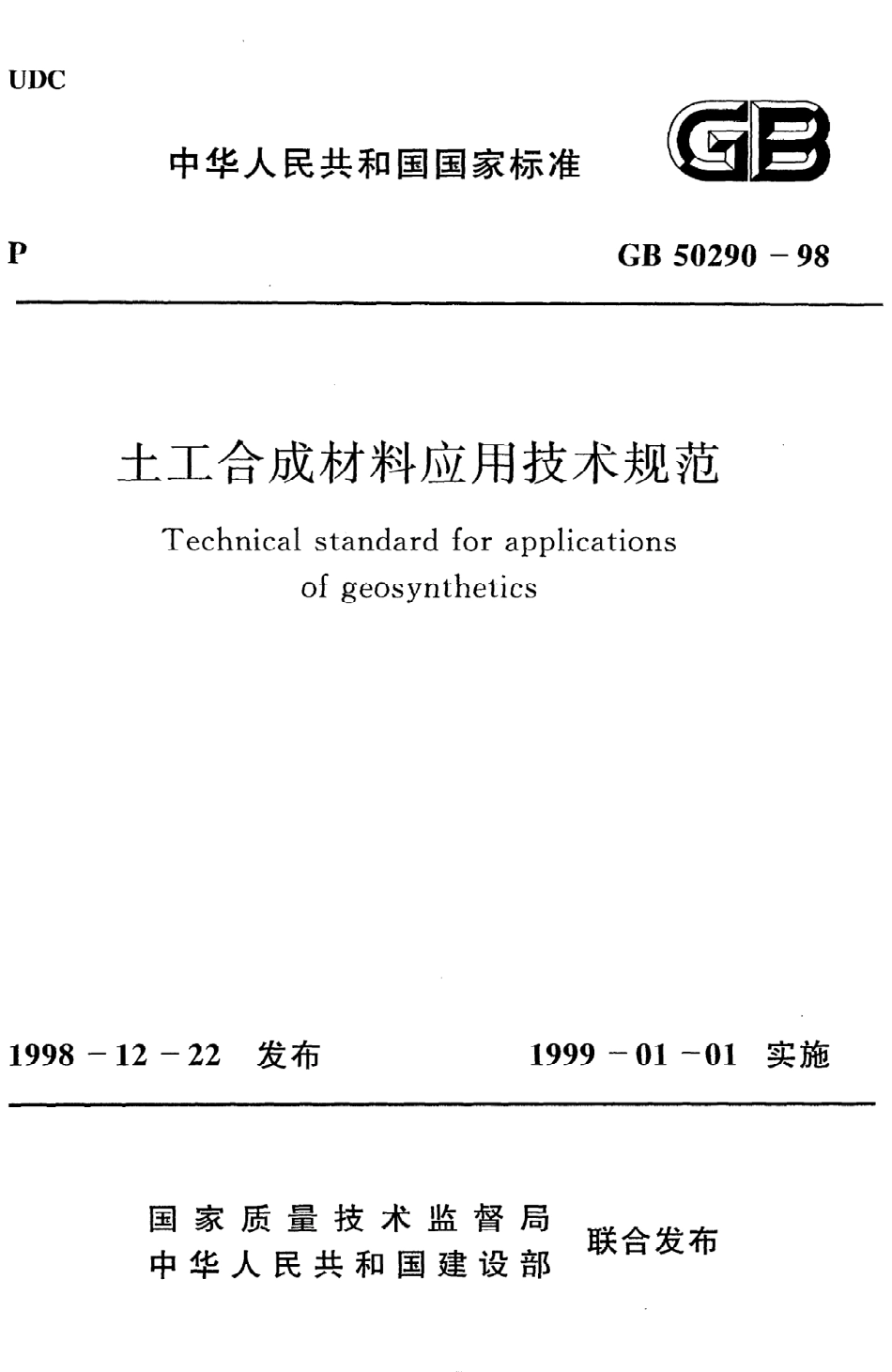

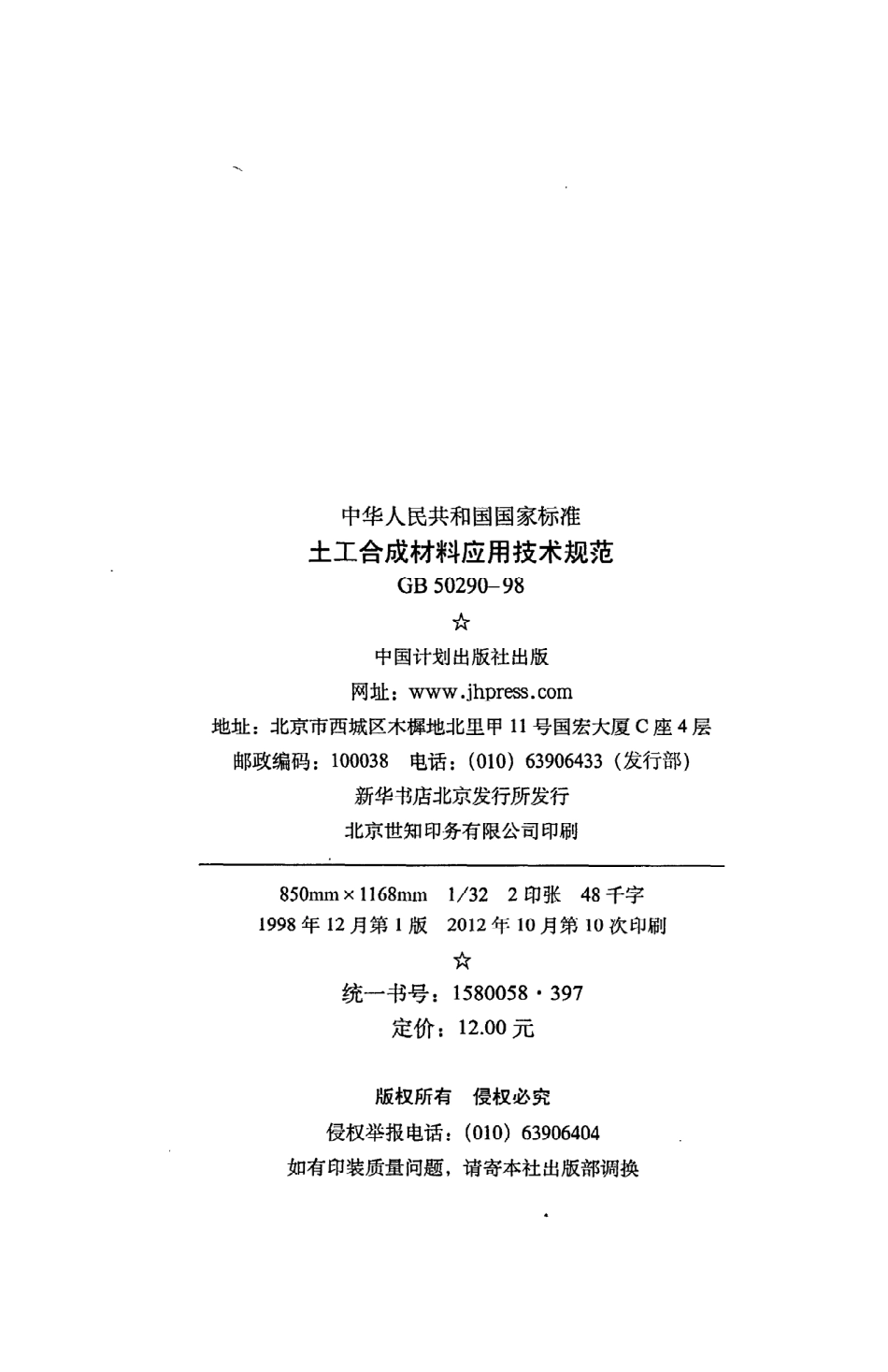

U D C中华人民共和 国 国家标准督国一G B50 2 9 0一9 8土工合成材料应用技术规范T echnicalstandardforapplicationsofgeosynthetics1 9 9 8一1 2一2 2发布1 9 9 9一0 1一0 1实施国 家 质 量 技 术 监 督 局中 华 人民共 和 国 建设部联合发布里理g月目中华人 民共和 国国家标 准土工合成材料应用技术规范T echnicalstandardforapplicationsofgeosyntheticsG B5 0 2 9 0一9 8主编部门：中华人 民共和国水利部批准部门：中华人 民共和 国建设部施行 日期：199 9年1月1日中国计划出版社1 9 9 8北京中华人民共和国国家标准土工合成材料应用技术规范G B 5 0 2 9于 9 8中国计划出版社出版网址：www hP 地址：北京市西城区木裤地北里甲1 1号国宏大厦C座4层邮政编码：10 0 0 3 8电话：(0 1 0)6 3 9 0 6 4 3 3（发行部）新华书店北京发行所发行北京世知印务有限公司印刷85 0 mmx11 6 8mml/3 2 2印张4 8千字1 9 9 8年1 2月第l版2 0 1 2年1 0月第1 0次印刷统一书号：1 5 80 0 5 83 9 7定价：1 2.0 0元版权所有侵权必究侵权举报电话：(0 1 0)6 3 9 0 6 4 0 4如有印装质量问题，请寄本社出版部调换关于发布国家标准土工合成材料应用技术规范 的通知建标1 9 9 82 6 0号根据我部 关于印发一九九八年工程建设国家标准制订、修订计划（第二批）的通知（建标【1 9 9 82 4 4号）要求，由水利部会同有关部门共同制订的 土工合成材料应用技术规范，经有关部门会审，批准为强制性国家标准，编号为G B5 0 2 9 0一9 8，自1 9 9 9年1月1日起施行。本规范由水利部负责管理，由水利部水利水电规划设计总院负责具体解释工作，由建设部标准定额研究所组织中国计划出版社出版发行。中华人民共和国建设部一九九 八年二月二二日前卜j一已国家标准土工合成材料应用技术规范 是为了落实国务院领导同志关于应用土工合成材料的重要指示精神，根据建设部建标(1 9 9 8)1 3号文的要求，由水利部负责主编，具体 由水利部水利水电规划设计总院会同华北水电学院北京研究生部等单位共同编制完成。该规范于1 9 9 8年1 2月经全国审查会议通过，并以建设部建标【1 9 9 82 6 0号文批准，由建设部和 国家质量技术监督局联合发布。土工合成材料应用技术规范 在制定过 程中，编制组 经过了广泛的调查研究和收集资料，总结了我国土工合成材料在工程应用实践中的经验，从反滤、排水、防渗、加筋、防护等方面提出了土工合成材料应用的技术要求，这对推广应用土工合成材料和保证土工合成材料在工程中应用的质量将发挥重要作用。本规范由水利部负责管理，具体解释由水利部水利水电规划设计总院负责。在规范执行过程中，请各单位结合工程实践，认真总结经验弓 如发现需要修改和补充之处，请将意见和建议寄交水利部水利水电规划设计总院（地址：北京六铺炕，邮政编码：1 0 0 0 1 1),以供今后修订时参考。本规范主编单位：水利部水利水电规划设计总院。参编单位：华北水电学院北京研究生部、中国土工合成材料工程协会、交通部天津港湾工程研究所、铁道科学研究院、中国建筑科学研究院、民航机场设计总院、交通部重庆公路科学研究所、南京玻璃纤维研究设计院、国家纺织局规划发展司等。主要起草人：王正宏、董在志、杨灿文、王育人、曾锡庭、钟亮、邓卫东、罗毓华、刘聪凝、吴纯、窦如真等。目次了飞了百、了气1总则2术语、符号2.2术语符号矛叮吸飞护飞，J l飞了飞了气3基本规定3.1材料(4(63.2设计原则3.3施工检验4反滤及排水4.14.24.34.44.55防5.15.25.36加6.16.26.36.47防一般规定反滤准则设计方法施工要求软土地基处理中排水带设计与施工 渗一般规定防渗结构工程防渗设计与施工 ，筋一般规定加筋土挡墙设计 ”，一”加筋土垫层设计与施工加筋土坡设计与施工 护1)2)2)4)6)6)7)8)9)9)(9)(1 0)(1 1)(1 2)(1 3)(1 3)(1 3)(1 5)(1 9)(1 9)(1 9)(2 3)(2 4)(2 7)17.1一般规定 ，（2 7)7.2软体排防冲 ，”（2 8)7.3土工模袋护坡 ，（2 8)7.4土工网垫植被护坡 （2 9)7.5土工织物充填袋筑防护堤 ，（3 0)7.6路面与道面反射裂缝的防治 ，一（3 2)7.7其它防护工程 （3 3)规范用词用语说明 （3 5)附：条文说明 （3 7)总则1.0.1为推动土工合成材料在工程建设中的应用，统一设计、施工、验收等方面的技术要求，确保工程质量，做到技术先进、经济合理、安全适用，制定本规范。1.0.2本规范适用于水利、铁路、公路、水运、建筑等工程中应用土工合成材料的设计、施工及验收。1.0.3土工合成材料的设计、施工除应遵守本规范的规定外，尚应符合国家现行有关强制性标准、规范的规定。2术语、符号2.1术语2.1.1土工合成材料geosynthetics工程建设中应用的土工织物、土工膜、土工复合材料、土工特种材料的总称。2.1.2土工织物geotextile透水性土工合成材料。按制造方法不同，分为织造土工织物和非织造（无纺）土工织物。2.1.3织造土工织物wovengeotextile由纤维纱或长丝按一定方向排列机织的土工织物。2.1.4非织造土工织物nonwovengeotextile由短纤维或长丝按随机或定向排列制成的薄絮垫，经机械结合、热粘或化粘而成的织物。2.1.5土工膜geomemb;ane由聚合物或沥青制成的一种相对不透水薄膜。2.1.6土工格栅geogrid由有规则的网状抗拉条带形成的用于加筋的土 工合成材料。其开孔可容周围土、石或其它土工材料穿入。2.1.7土工带geobelt经挤压拉伸或再加筋制成的条带抗拉材料。2.1.8土工格室geocell由土工格栅、土工织物或土工膜、条带构成的蜂窝状或网格状三维结构材料。2.1.9土工网geonet由平行肋条经 以不同角度与其上相同肋条粘结为一体的用于2平面排液、排气的土工合成材料。2.1.1 0土工模袋geofabriform由双层化纤织物制成的连续或单独的袋状材料。其中充填混凝土或水泥砂浆，凝结后形成板状防护块体。2.1.1 1土工网垫geosyntheti。fibermattress以热塑性树脂为原料制成的三维结构。其底部为基础层，上覆起泡膨松网包，包内填沃土和草籽，供植物生长。2.1.1 3土工复合材料geocomposite由两种或两种以上材料复合成的土工合成材料。2.1.1 4塑料排水带stripgcodrain由不同凹凸截面形状、具有连续排水槽的合成材料芯材，外包无纺土工织物构成的复合排水材料。2.1.1 5土工织物膨润土垫geosyntheticclayliner(G C L)土工织物或土工膜间包有膨润土或其它低透水性材料，以针刺、缝接或化学剂粘接而成的一种防水材料。2.1.1 6聚苯乙烯板块expandedpolystyrenesheet(E P s)由聚苯乙烯加入发泡剂膨胀经模塑或挤压制成的轻型板块。2.1.1 7玻纤网glassgrid以玻璃纤维为原料，通过纺织加工，并经表面后处理而成的网状制品。2.1.1 8反滤filtration在使液体通过的同时，保持受渗透压力作用的土粒不流失。2.1.1 9隔离separation防止相邻的不同介质混合。2.1.2 0加筋reinforcement利用土工合成材料的抗拉性能，改善土的力学性能。2.1.2 1防护protection限制或防止岩土体受外界环境作用而破坏。2.1.2 2极限抗拉强度ultimatetensilestrength3材料试样在缓慢增大的均匀单轴拉力作用下破坏时的最大拉力。2.1.2 3延伸率elongation材料试样受单轴拉力时的伸长量与原长度的比值。2.1.2 4垂直渗透系数coefficientofverticalpermeability垂直于土工织物平面方向上的渗透系数。2.1.2 5平面渗透系数coefficientofplanarpermeability平行于土工织物平面方向上的渗透系数。2.1.2 6透水率permittivity土工织物在层流状态下单位面积、单位水头时，沿织物法线方向的渗流量。2.1.2 7导水率transmissivity土工织物在层流状态下单位水头时的单宽渗流量。2.1.2 8等效孔径equivalentopeningsize(E O S)土工织物的最大表观孔径。2.1.2 9梯度比gradientratio在淤堵试验中，水流通过土工织物及其上2 5 mm厚土料时的水力梯度与水流通过再上面5 0 mm厚土料的水力梯度的比值。2.2符号A系数A r筋材覆盖率B,b系数，宽度d85土的特征粒径dw当量井直径F,安全系数f摩擦系数H高度4i水力梯度K。主动土压力系数K。静止土压力系数k,土工织物的渗透系数k,土的渗透系数L长度M。滑动力矩0 9 5土工织物等效孔径q流量,h水平间距,垂直间距T由加筋材料拉伸试验测得的极限抗拉强度T。设计容许抗拉强度z深度占厚度0导水率,h水平应力。，垂直应力3基 本 规 定3.1材料土工合成材料的划分，宜符合下列要求：土工织物织造月 卜 织造（无纺）嘿”织声刺万热粘结、化学粘结土工膜卢合土工膜土工复合材料弓复合土工织物L复合 防排水材料：排水带、排水管、排水防水材料等。土工格栅、土工带、土工格室、土工网、土工特种材料代土工模袋、土工网垫、土工织物膨润土戈垫（G C I J）、聚苯乙烯板块（E P S）等3.1.2土工合成材料的性能指标应包括下列内容，并应按工程设计需要确定试验项目：1物理性能：单位面积质量、厚度（及其与法向压力的关系）、材料比重、孔径等。2力学性能：条带拉伸、握持拉伸、撕裂、顶破、C B R顶破、刺破、直剪摩擦、拉拔摩擦、蠕变等。3水力学性能：垂直渗透系数、平面渗透系数、淤堵、防水性等。4耐久性能：抗紫外线能力、化学稳定性和生物稳定性等。63.1.3设计指标的测试宜模拟工程实际条件进行，并应分析工程实际环境对指标测定值的影响。3.1.4设计容许抗拉强度T。应按下式计算：_1_1。下万一一下二一一二厂一一代二，-I户iD方cR”户cD”户bD(3.1.4)式中T a设计容许抗拉强度；F;D铺设时机械破坏影响系数；F。R材料蠕变影响系数；F cD化学剂破坏影响系数；F bD生物破坏影响系数；T由加筋材料拉伸试验测得的极限抗拉强度。3.1.5铺设时机械破坏影响系数、材料蠕变影响系数、化学剂破坏影响系数、生物破坏影响系数应按实际经验确定；无 经验时，其乘积宜采用2.5一5.0；当施工条件差、材料蠕变性大时，其乘积应采用大值。3.1.6设计采用的撕裂强度、顶破强度以及接缝连接强度的确定应符合本规范3.1.4条的规定。3.1.7土工合成材料应具有经国家或部门认可的测试单位的测试报告。材料进场时，应进行抽检。3.1.8材料应有标志牌，并应注明商标、产品名称、代号、等级、规格、执行标准、生产厂名、生产日期、毛重、净重等。外包装宜为黑色。3.1.9材料运送 过 程中应有封盖，在现场存放时应通 风干燥，不得受日光照射，并应远离火源。3.2设 计 原 则3.2.1设计应从工程整体出发，合理确定材料的铺放位置、范围和与其它部件的连接等。3.2.2土工合成材料性状受荷载、加荷速率、使用时间、温度和试样尺寸等因素影响，应按有关标准的规定进行测试，对重要工程尚应进行现场试验。3.2.3当采用的土工合成材料具有多种功能时，应按其主要功能设计。3.2.4设计安全系数应根据工程应用条件确定。3.2.5设计中应提出土工合成材料施工需要采取的防护措施。3.2.6设计中应根据工
