GB 50296-2014 管井技术规范.pdf

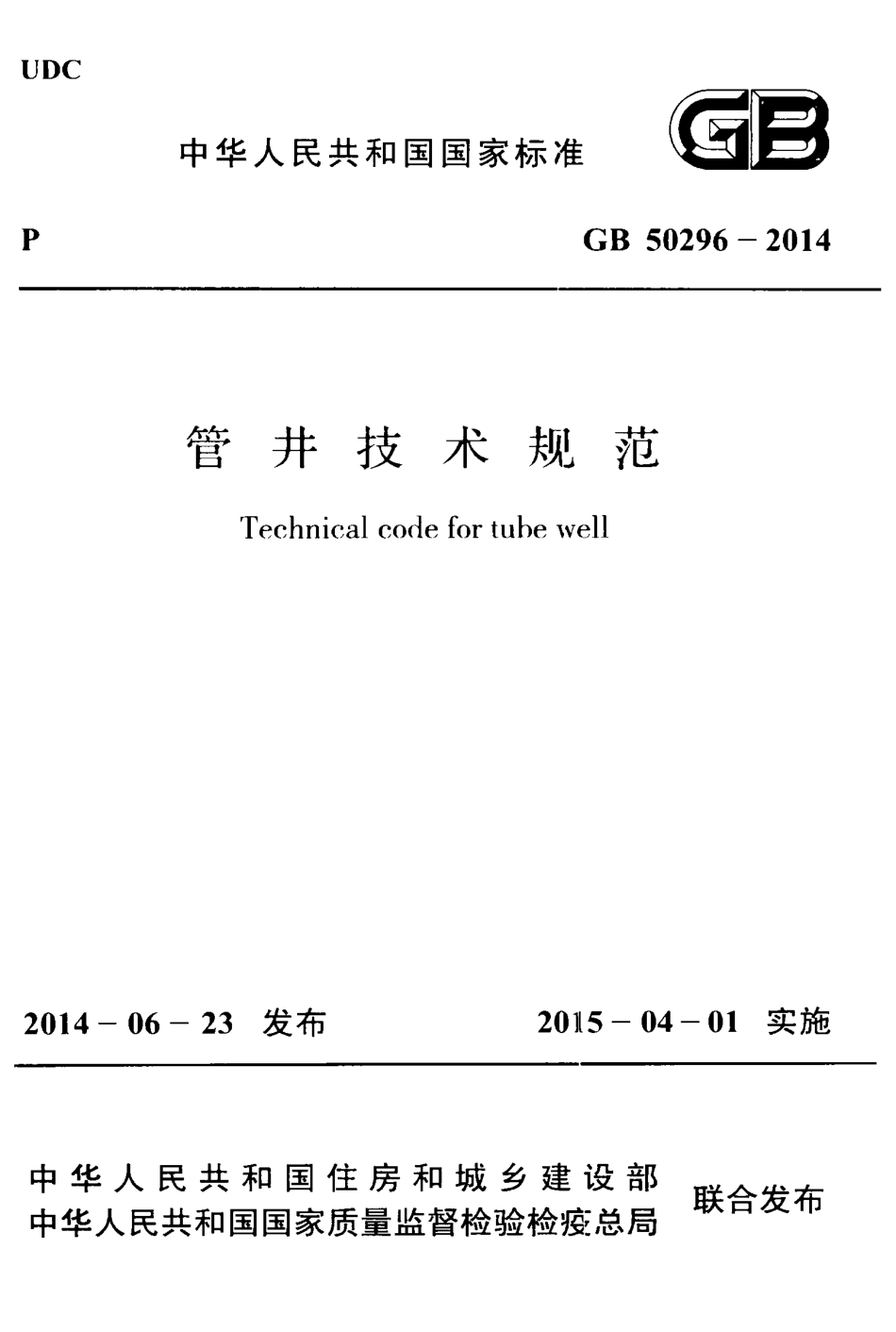

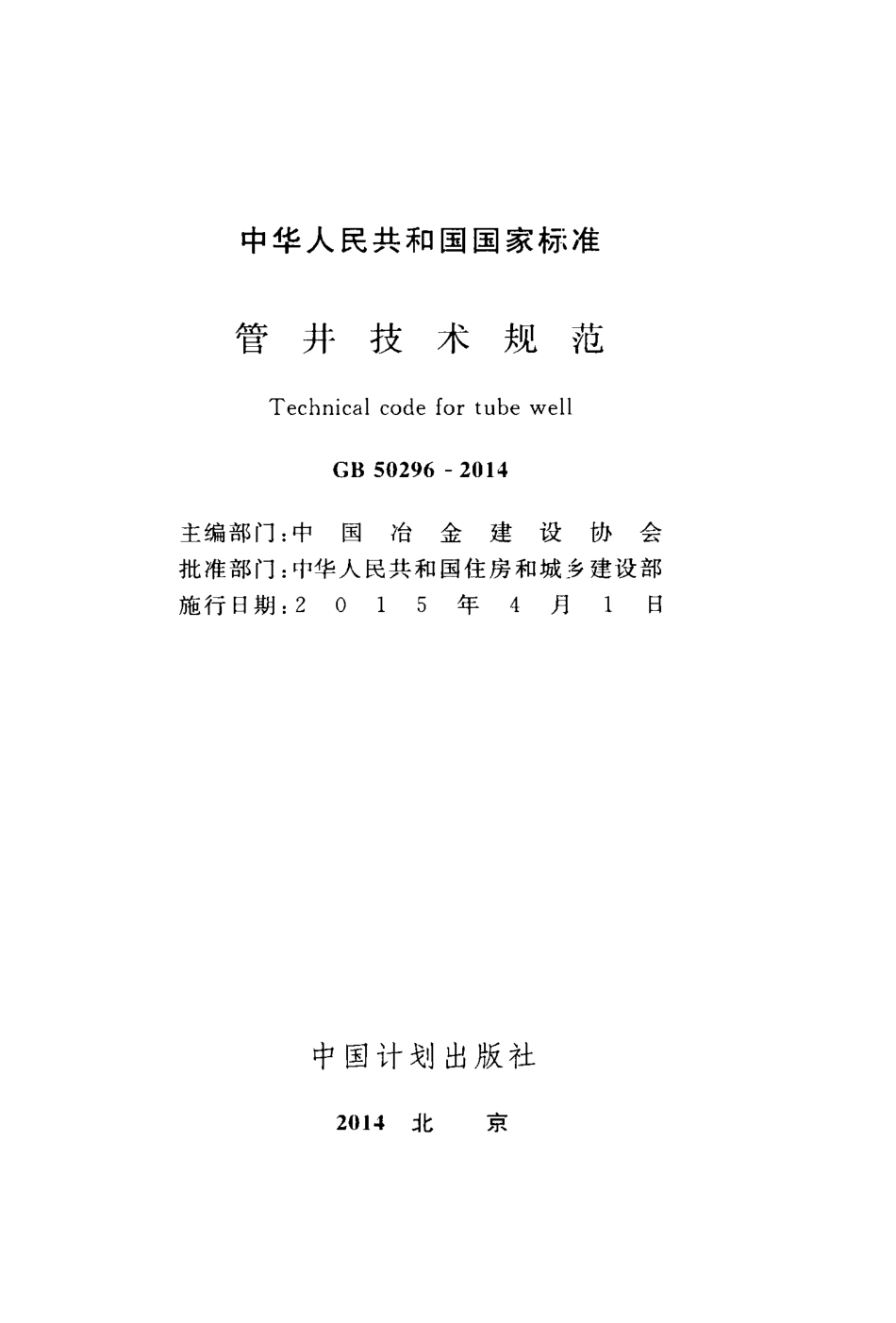

UDC中华人民共和国国家标准P G B 50296-2014管 井 技 术 规 范Technical code for tube well2014-06-23 发布 2015-04-01 实施中 华 人 民 共 和 国 住 房 和 城 乡 建 设 部 中华人民共和国国家质量监督检验检疫总局中华人民共和国国家标准管 井 技 术 规 范Technical code for tube wellGB 50296-2014主编部门：中国冶金建设协会 批准部门：中华人民共和国住房和城乡建设部 施行日期：2 0 1 5 年 4月 1日中国计划出版社2014 北 京中华人民共和国国家标准管 井 技 术 规 范GB 50296-2014中国计划出版社出版 网址： 地 址：北京市西城区木樨地北里甲11号国宏大厦C座3层 邮政编码：100038 电话：（010)63906433(发行部）新华书店北京发行所发行 三河富华印刷包装有限公司印刷850mmX 1168mm 1/32 3.25 印张 80 千字 2014年12月 第1版 2014年12月 第1次印刷统一书号：1580242 496 定 价：20.0 0元版 权 所 有 侵 权 必 究侵权举报电话：（010)63906404如有印装质量问题，请寄本社出版部调换中华人民共和国住房和城乡建设部公告第460号住房城乡建设部关于发布国家标准 管井技术规范 的公告现 批 准 管 井 技 术 规 范 为国家标准，编 号 为G B 50296 2014，自 2015 年 4 月 1 日起实施。其中，第 3.0.5、3.0.8、7.6.10 条为强制性条文，必须严格执行。原国家标准 供水管井技术规 范 G B 502969 9同时废止。本规范由我部标准定额研究所组织中国计划出版社出版发行。中华人民共和国住房和城乡建设部 2014年 6 月 2 3 日本规范是根据住房和城乡建设部 关于印发2009年工程建 设标准规范制订、修订计划 的通知（建标20098 8号）的要求，由中冶集团武汉勘察研究院有限公司会同有关单位共同对原国家 标准 供水管井技术规范 G B 50296 9 9进行修订而成。本规范在修订过程中，修订组进行了广泛调查研究，结合十多 年来 供水管井技术规范 G B 50296 9 9的执行和新技术的应用，征求了生产、科研、设计等部门和单位的意见，最后经审查定稿。本规范共分8章 和3个附录，主要内容包括总则、术语和符 号、基本规定、管井布置、管井结构设计、管井设计出水量的确定、管井施工和管井验收等。本次修订的内容包括：1.适用范围增加了降水管井和热源管井；2.增加了 3个附录；3.增加了降水管井和热源管井的设计、施工和验收内容；4.修改了过滤器设计、洗井质量要求等内容。本规范中以黑体字标志的条文为强制性条文，必须严格执行。本规范由住房和城乡建设部负责管理和对强制性条文的解 释，由中国冶金建设协会负责日常管理，由中冶集团武汉勘察研究 院有限公司负责具体技术内容的解释。在执行过程中，希望各单 位结合工程实践和科学研究成果，认真总结经验，积累资料。如发 现有需要修改的意见和补充建议，请将意见和有关资料寄至中冶 集团武汉勘察研究院有限公司科技质量部（地址：湖北省武汉市青 山区冶金大道1 7号，邮政编码：430080)，以供今后修订时参考。本规范主编单位、参编单位、主要起草人和主要审查人：主 编 单 位：中冶集团武汉勘察研究院有限公司 参 编 单 位：中国市政工程西南设计研究院中勘冶金勘察设计研究院有限公司 中国地质大学（武汉）工程学院 中国有色金属工业昆明勘察设计研究院 河北建设勘察研究院有限公司 武汉地质工程勘察院主要起草人：彭易华丁洪元陈树林张锡范李天成姚爱国闫鼎熠梁金国徐贵来主要审查人：范士凯郭明田辛 伟孙继朝肖长来彭 祥白银国王连新王举平次1 总 贝1 J .(12 术语和符号.（22.1 术 语.(22.2 符 号.(53 基本规定.（74 管井布置.（104.1供水管井布置.(104.2 降水管井布置.（125管 井 结 构 设 计.（145.1 般规定.（145.2井身结构设计.（155.3井管配置.(175.4 过滤器设计.(176管井 设 计 出 水 量 的 确 定.（246.1 般规定.（246.2供水管井设计出水量的确定.（246.3 降水管井设计出水量的确定.（257 管 井 施 工.（277.1 一般规定.（277.2 钻进、护壁与冲洗介质.(277.3 岩性鉴别.(287.4 井管安装.(297.5填砾与管外封闭.(307.6 洗井与抽水试验.(327.7水样采集与送检.（33)8 管井验收.（35)附 录A管井出水量计算.（37)附 录B基 坑涌水量计算.（39)附 录C管井验收移交单.（49)本规范用词说明.（50)引用标准名录.（51)附：条 文 说 明.（53)Contents1 General provisions.(l2 Terms and symbols.(22.1 Terms.(22.2 Symbols.(53 Basic requirement.(74 Tube well arrangement.(104.1 Water supply tube well arrangement.(1 04.2 Dewatering tube well arrangement.(125 Tube well structure design.(145.1 General requirement.(145.2 Well structure design.(155.3 Well tube configuration.(1 75.4 Filter design.(1 76 Determination of designed outlet water fromtube well.(246.1 General requirement.(246.2 Determination of designed outlet water from watersupply tube w e ll.(246.3 Determination of designed outlet water fromdewatering tube well.(257 Tube well construction.(277.1 General requirement.(277.2 Drilling,casing protection and flushing medium.(277.3 lithology distinguishing.(287.4 Istallation of well pipe(2 9)7.5 Gravel packing and sealing.(3 0)7.6 Well flushing and pumping test.(32)7.7 Water sampling and inspection.(33)8 Tube well acceptance.(35)Appendix A Calculation of outlet water fromtube well.(37)Appendix B Calculation of yield of foundation pit.(39)Appendix C Acceptance and transfer sheet oftube well.(49)Explanation of wording in this code.(50)L ist of quoted standards.(51)Addition：Explanation of provisions.(53)1.0.1为使管井工程做到技术先进、经济合理、保护环境，确保管 井工程质量，制定本规范。1.0.2本规范适用于城镇居民生活用水、工业生产用水、热源井、勘探开采等供水管井，基坑工程降水管井，以及回灌管井的设计、施工及验收。1.0.3管井工程的设计、施工及验收除应符合本规范外，尚应符 合国家现行有关标准的规定。2术语和符号2.1 术 语2.1.1 管井 tube well为抽取地下水或把符合要求的水灌（压）入含水层中的地下竖 向构筑物，有井管护壁，井 径 为2 0 0 m m8 0 0 m m，是供水管井、降 水管井、热源管井、回灌管井的统称。2.1.2 抽水管井 pumping tube well用于从地下含水层中取水，以达到某种目的的管井。2.1.3 供水管井 water supply tube well 为生活用水和生产用水建造的管井。2.1.4 热源管井 heat source tube well在地下水地源热泵系统中，用于从地下含水层中取水或向含 水层灌注回水的管井。2.1.5 勘探开采管井 exploration and production tube well 水文地质勘察中，既能达到勘察目的，取得所需水文地质资 料，同时又作为长期取水的管井。2.1.6 降水管井 dewatering tube well适用于降低地下水水位，防止地下水危害基坑稳定和施工的 管井。2.1.7 回灌管井 injection tube well用于把符合要求的水灌入（或压人）目的含水层中，以达到某 种目的的管井。2.1.8 管井结构 tube well structure构成管井剖面的技术要素，包括管井深度、各井段直径和井壁 管直径、长度、滤料及封闭位置等。2.1.9 井身结构 well structure 井径、井段和井深的总称。2.1.10 井径 well diameter井身各段横断面的直径，是开口井径、开采段井径、终止井径的统称。2.1.11 开 口井径 initial well diameter 井身上端横断面的直径。2.1.12 终止井径 final well diameter 井身底端横断面的直径。2.1.13 开采段井径 diameter of extraction section of well 采取地下水井段的直径。2.1.14 安栗段井径 diameter of pump installation section ofwell安装抽水设备井段的直径。2.1.15 井管 well tube井管是井壁管、过滤管和沉淀管的总称。2.1.16 井壁管 well casing 支撑和封闭井壁的无孔管。2.1.17 过滤管 filter pipe过滤器的骨架管。单独使用时，亦称过滤器。2.1.18 沉淀管 sediment tube井管底部用以沉积井内砂粒和沉淀物的无孔管。2.1.19 过滤器 filter管井中起滤水、挡砂和护壁作用的装置。2.1.20 非填烁过滤器 non-gravel-packed filter 不填充人工滤料的过滤器。2.1.21 填烁过滤器 grave卜packed filter 过滤管外周围充填某种规格滤料的过滤器。2.1.22 过滤器孔隙率 porosity of filter过滤器外层进水面孔隙率及有效孔隙率的统称。2.1.23 过滤器有效孔隙率 effective porosity of niter 管井中过滤器实际能够达到的孔隙率。2.1.24 滤料 gravel pack充填于过滤管与井壁环状间隙中有一定规格要求的圆粒状的滤水挡砂材料。2.1.25 冲洗介质 flushing medium管井钻进时用于携带岩屑，清洗井底，冷却、润滑钻具和保护井壁的物质。2.1.26 钻进工艺 drilling technology管井钻进中采用钻进方法和技术措施形成井身的施工工艺。2.1.27 成井工艺 well completion technology管井钻进结束后的探井、换 浆、井管安装、填砾、封闭以及洗井、抽水试验，采集水样等工序的施工工艺。2.1.28 探井 ascertaining well 探查井深与井径的工序。2.1.29 换桨 displacement slu
