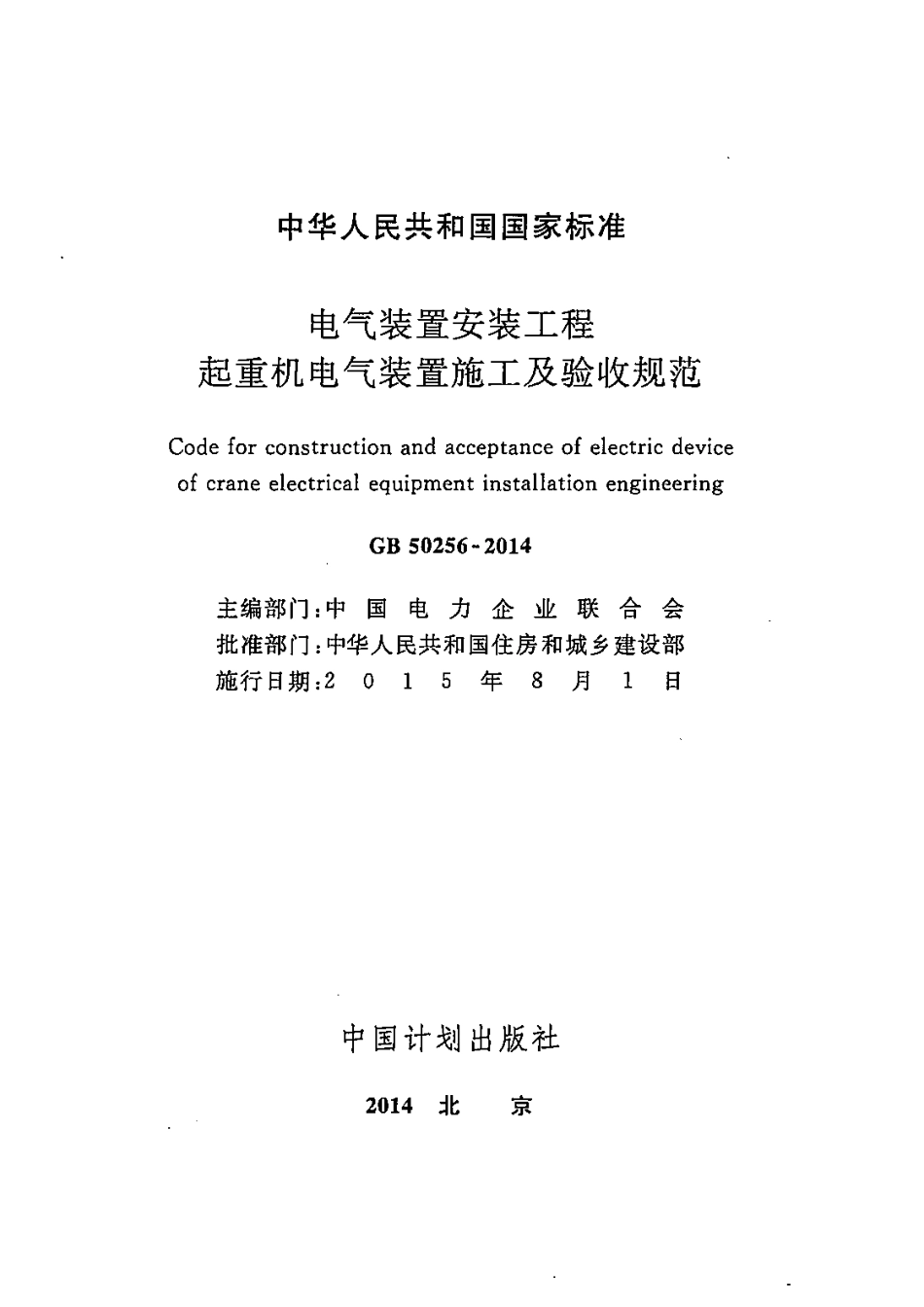

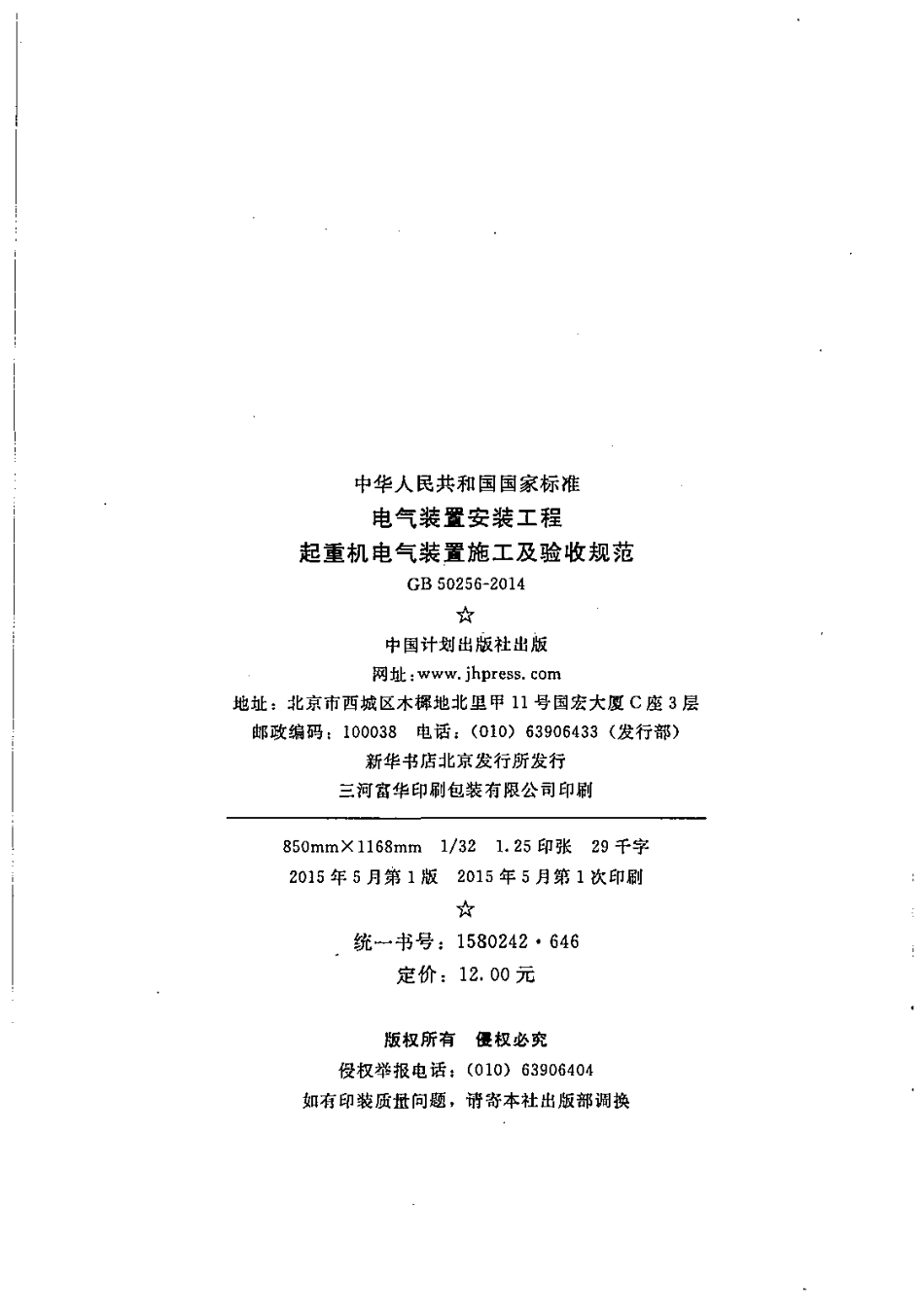

UDC p 中华人民共和国国家标准GB GB 50256-2014 电气装置安装工程起重机电气装置施工及验收规范Code for construction and acceptance of electric device of crane electrical equipment installation engineering 2014-12-02发布2015-08-01实施中华人民共和国住房和城乡建设部联合发布中华人民共和国国家质量监督检验检症总局中华人民共和国国家标准电气装置安装工程起重机电气装置施工及验收规范Cade for canstructi。nand acceptance of electric device of crane electrical eqmpment installation engineering GB 50256-2014 主编部门：中国电力企业联合会批准部门z中华人民共和国住房和城乡建设部施行日期，20 1 5 年8 月1 日中国计划出版社2014北京中华人民共和国国家标准电气装置安装工程起重机电气装置施工及验收规范GB 50256-2014 女中国计划出版社出版网址.www.jhp com 地址北京市西城区木樨地北里甲11号国宏大厦C座3层邮政编码：100038电话(010)63906433（发行部新华书店北京发行所发行三河富华印刷包装有限公司印刷850mm1168mm 1/32 I 25印张29千字2015年5月第1版2015年5月第1次印刷*统一书号：1580242 646 定价12.00元版权所有僵极盛究侵权举报电话(010)63906404 如有印装质量问题，请寄本社出版部调换中华人民共和国住房和城乡建设部公告第645号住房城乡建设部关于发布国家标准电气装置安装工程起重机电气装置施工及验收规范的公告现批准电气装置安装工程起重机电气装置施工及验收规范为国家标准，编号为GB50256-2014，自2015年8月1日起实施。其中，第3.0.9(2）、4.0.l(3）、6.o.4(1）、6.o.9 条（款为强制性条文，必须严格执行原国家标准电气装置安装工程起重机电气装置施工及验收规范GB50256-96同时废止。行。本规范由我部标准定额研究所组织中国计划出版社出版发中华人民共和国佳房和城乡建设部2014年12月2日 w w w.b z f x w.c o m 目。吉同本规范是根据住房城乡建设部关于印发（2009年工程建设标准规范制订、修订计划的通知（建标200988号）的要求，由中国电力企业联合会、国核工程有限公司会同有关单位在原国家标准电气装置安装工程起重机电气装置施工及验收规范GB 50256-1996的基础上修订完成的。本规范在修订过程中，编制组认真总结了原国家标准电气装置安装工程起重机电气装置施工及验收规范GB50256-1996 执行以来，对电气装置安装工程起重机电气装置施工及验收的新要求以及相关科研和现场实践经验，广泛征求了全国有关单位的意见，最后经审查定稿。本规范共分7章，主要技术内容包括z总则，术语，基本规定，滑触线、滑接器及悬吊式软电缆的安装，配线，电气设备及保护装置，工程质量验收与原规范相比，本次修订的主要内容有21.增加了“术语”和“基本规定”两个章节；2.将本规范的适用范围由额定电压O.5kV及以下新安装的各式起重机、电动葫芦的电气装置和3kV及以下滑线安装工程的施工及验收扩大到额定电压lOkV及以下的各式起重机、电动葫芦的电气装置和滑触线安装工程的施工及质量验收。电压等级提高了，对安装各个环节施工技术、指标等要求的提高，在条文中都作了明确规定。本规范中以黑体字标志的条文为强制性条文，必须严格执行。本规范由住房城乡建设部负责管理和对强制性条文的解释，由中国电力企业联合会负责日常管理，由中国电力科学研究院负 1 责具体技术内容的解释。在本规范执行过程中，请各单位结合工程实践，认真总结经验，如发现需要修改或补充之处，请将意见或建议寄送国核工程有限公司（地址：上海市闵行区回林路888弄2号楼，邮编：200233），以供今后修订时参考。本规范主编单位、参编单位、主要起草人和主要审查人主编单位：中国电力企业联合会国核工程有限公司参编单位：中国葛洲坝集团机械船舶有限公司中国三冶集团电气设备安装工程公司三峡电力职业学院主要起草人：邹颖男荆津孙克彬何志江庞友谊陈康田晓主要审查人：徐军周永利王国民王敏刘军自永刘玉杰周健王鉴葛占雨高鹏飞2 w w w.b z f x w.c o m 目次l总则.（1)2术语.(2)3 基本规定.（4)4 滑触线、滑接器及悬吊式软电缆的安装.(6)5配线.(11)6 电气设备及保护装置.(137 工程质量验收.(16)本规范用词说明.(19)引用标准名录.(20)附z条文说明.(21)1 Contents 1 General provis10ns.(I)2 Terms.(2)3 Ba目Crequirements(4)4 Installation of trolley line,slip connect。rand suspens10n soft cable(6)5 D1stnbution.(11)6 Electrical eqmpment and protective device(13)7 Check and acceptance of work(16)Explanat10n of wording in this code(19List of qu。tedstandards.(20Addition:Explanation of provisions(21)2 w w w.b z f x w.c o m 1总则I.0.1 为保证起重机电气装置的施工安装质量，促进施工安装技术的进步，确保设备安全运行，制定本规范。I.o.2本规范适用于建设工程中额定电压lOkV及以下的各式起重机、电动葫芦的电气装置和滑触线安装工程的施工及验收。I.o.3 起重机电气装置的施工及验收，除应符合本规范外，尚应符合国家现行有关标准的规定。I.w w w.b z f x w.c o m 2术语2.o.1 滑触线和滑接器trolley line and slip connector 用于给移动设备供电的一种馈电装置，由滑触线一滑线导轨和滑接器一集电器两部分组成。2.o.2 信号电缆signal cable 用于额定电压交流500V或直流lOOOV及以下用来传输数字信号、模拟信号、音频信号或自动信号的装置的电缆。2.o.3 线槽raceway 专门为敷设、固定导线或电缆而设计的一种槽形沟道。2.o.4 电阻器resistor 用电阻材料制成、有一定结构形式、能在电路中起限制电流通过作用或将电能转变为热能等的电器，由电阻体、骨架和引出端三部分构成。2.0.5 jjjlj动装置brake 具有使运动部件（或运动机械）减速、停止或保持停止状态等功能的装置。2.0.6 行程限位开关limit switch 利用生产机械运动部件的碰撞使其触头动作实现接通或分断控制电路，达到一定的控制目的的控制电器。2.0.7 夹轨器rail clamp 将轨行式起重机锁定在轨道上用以防风、抗滑行、防倾覆的安全装置。2.0.8 控制器controller 在电气传动装置中，按一定逻辑关系分合触头，达到发布命令或与其他控制线路联锁、转换目的的一种装置，又称主令开关。2 .4 2.0.9 变频器variable frequency drive 一种运动控制系统中的功率变换器，利用电力半导体器件的通断作用将工频电源变换为另一频率电能的控制装置2.o.10 可编程序控制器（PLC)troll er programmable logic con-一种专门为在工业环境下应用而设计的数字运算操作的电子装置。它采用可以编制程序的存储器，用来在其内部存储执行逻辑运算、顺序运算、计时、计数和算术运算等操作的指令，并能通过数字式或模拟式的输入和输出，控制各种类型的机械或生产过程。2.0.11 触摸屏touch panel 一种可接收触摸等输入信号，具有人机交互功能的感应式液晶显示装置当接触了显示器上的图形按钮时，显示器上的触觉反馈系统可根据预先编制的程式驱动各种连结装置，可取代机械式的按钮面板。3 w w w.b z f x w.c o m 3基本规定3.0.1 起重机电气装置的安装应按巳批准的设计及产品技术文件进行施工。3.0.2起重机电气设备的运输、保管应符合产品技术文件的要求。3.o.3采用的设备及器材应有合格证件。设备应有铭牌标志。设备及器材到达现场后，应做下列验收检查：1 包装应完整，密封件密封应良好；2 开箱检查清点，型号、规格应符合设计要求，附件、备件应齐全；3 产品的技术文件应齐全；4外观检查应无损坏、变形和锈蚀。3.0.4安装施工应制订安全技术措施。3.o.s 与起重机电气装置安装有关的建筑工程施工应符合下列规定1 与起重机电气装置安装有关的建构）筑物的建筑工程质量，应符合现行国家标准建筑工程施工质量验收统一标准GB/T 50300的有关规定。当设备及设计有特殊要求时，尚应符合特殊要求。2设备安装前，建筑工程应具备下列条件：1)起重机上部的顶棚防水应验收合格；4 2）混凝土梁上预留的滑触线支架安装孔和悬吊式软电缆终端拉紧装置的预埋件、预留孔位置应正确，孔洞应无堵塞，预埋件应牢固33）滑触线安装前，相关建构）筑物内装修装饰工作应完成。3.o.6 起重机电气装置的构架、钢管、滑触线支架等非带电金属部分，均应涂防腐漆或镀镑。3.o.7设备安装用的紧回件，除地脚螺栓外，均应采用镀铸制品。3.o.8 绝缘起重机应设有吊钩与滑轮、起升机构与小车架、小车架与大车三道绝缘。每道绝缘在常温状态下用lOOOV兆欧表测得的电阻值应大于或等于lM.n。非工作状态下，小车架上的感应电压不应超过安全电压值（36V）。3.o.9起重机非带电金属部分的接地应符合下列规定1 装有接地滑接器时，滑接器与轨道或接地滑触线，应可靠接触。2 司机室与起重机本体用螺栓连接时，必须进行电气跨接；其跨接点不应少于两处。3 跨接宜采用多股软铜线，其截面面积不得小于16mm2，两端压接接线端子应采用镀铮螺栓固定，当采用圆钢或扁钢进行踌接时，圆钢直径不得小于12mm，扁钢截丽的宽度和厚度不得小于40mmX4mm 5 w w w.b z f x w.c o m 4 滑触线、滑接器及悬吊式软电缆的安装4.0.I 滑触线的布置应符合设计要求，当设计元要求时，应符合下列规定：I 滑触线距离地面的高度不得低于3.5m；在有汽车通过部分，滑触线距离地面的高度不得低于6m。2 滑触线与设备和氧气管道的距离，不得小于1.5m；与易燃气体、液体管道的距离，不得小于3m；与一般管道的距离，不得小于lmo3 裸露式滑触线在靠近走梯、过道等行人可触及的部分，必须设有遮拦保护。4.o.2 滑触线的支架及其绝缘子的安装应符合下列规定：I 支架不得在建（构）筑物伸缩缝和轨道梁结合处安装。2 支架安装应牢固，并应在同一水平面或垂直面上。3 绝缘子、绝缘套管不得有裂纹、机械损伤等缺陷；表面应清洁；绝缘性能应符合现行国家标准电气装置安装工程电气设备交接试验标准GB50150的有关规寇s铁瓷胶合处应勃合牢固。4 安装于室外或潮湿场所的滑触线绝缘子、绝缘套管，应采用户外式。s 绝缘子两端的固定螺栓，宜采用高标号水泥砂浆灌注，并应能承受滑触线的拉力。6 滑触线支架应可靠接地。4.0.3 滑触线的安装应符合下列规定：I 接触面应平直无锈蚀，导电应良好。2 裸露式滑触线的安装应按设计要求执行。当设计无要求时，额定电压为o.5kV以下的滑触线，其相邻导电部分和导电部6 咱昏 分与接地部分之间的净距不得小于30mm，户内3kV滑触线，其相间和对地的净距不得小于lOOmm；当不能满足要求时，滑触线应采取绝缘隔离措施。3 起重机在终端位置时，滑接器与滑触线末端的距离不应小于200mm；固定装设的型钢滑触线
