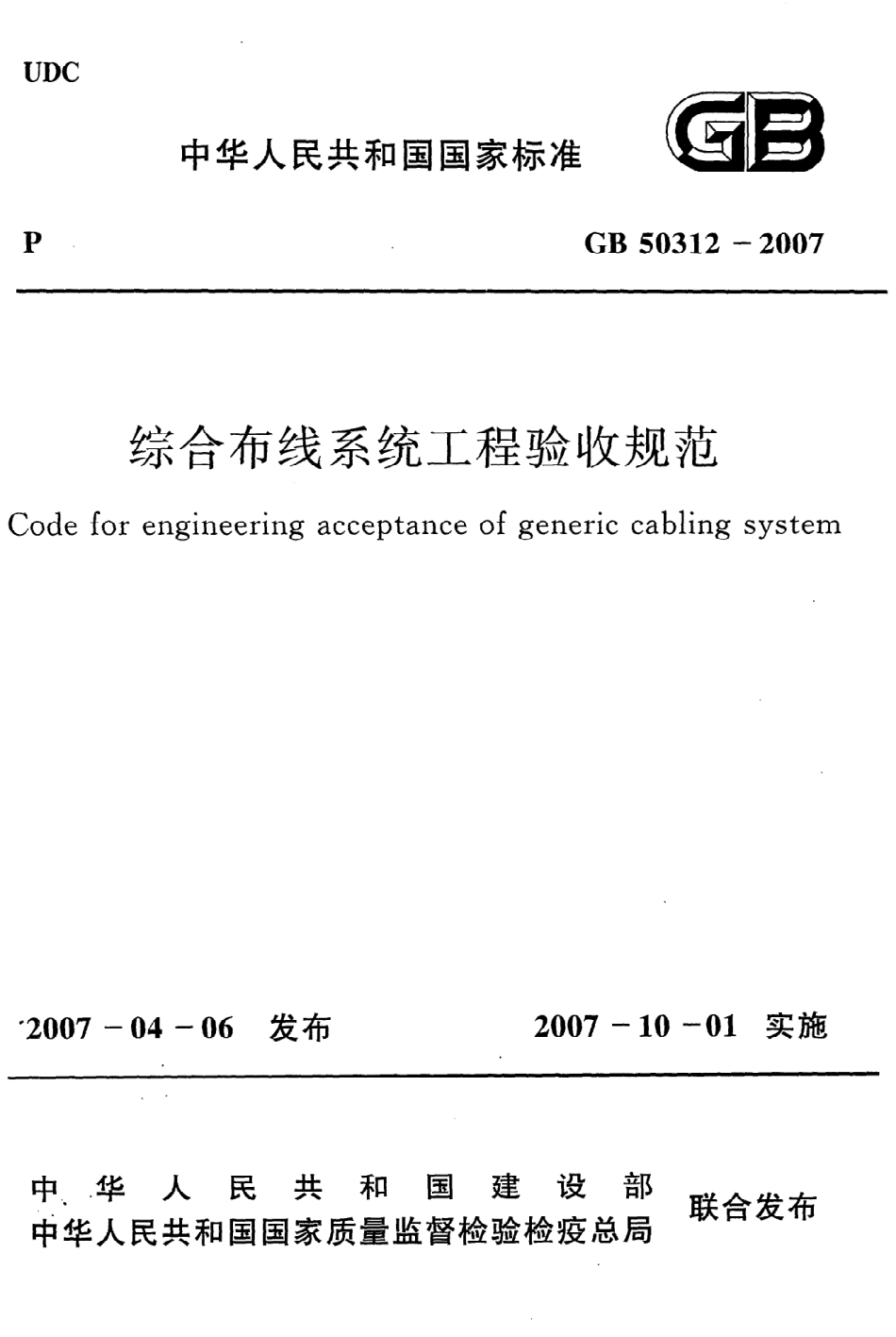

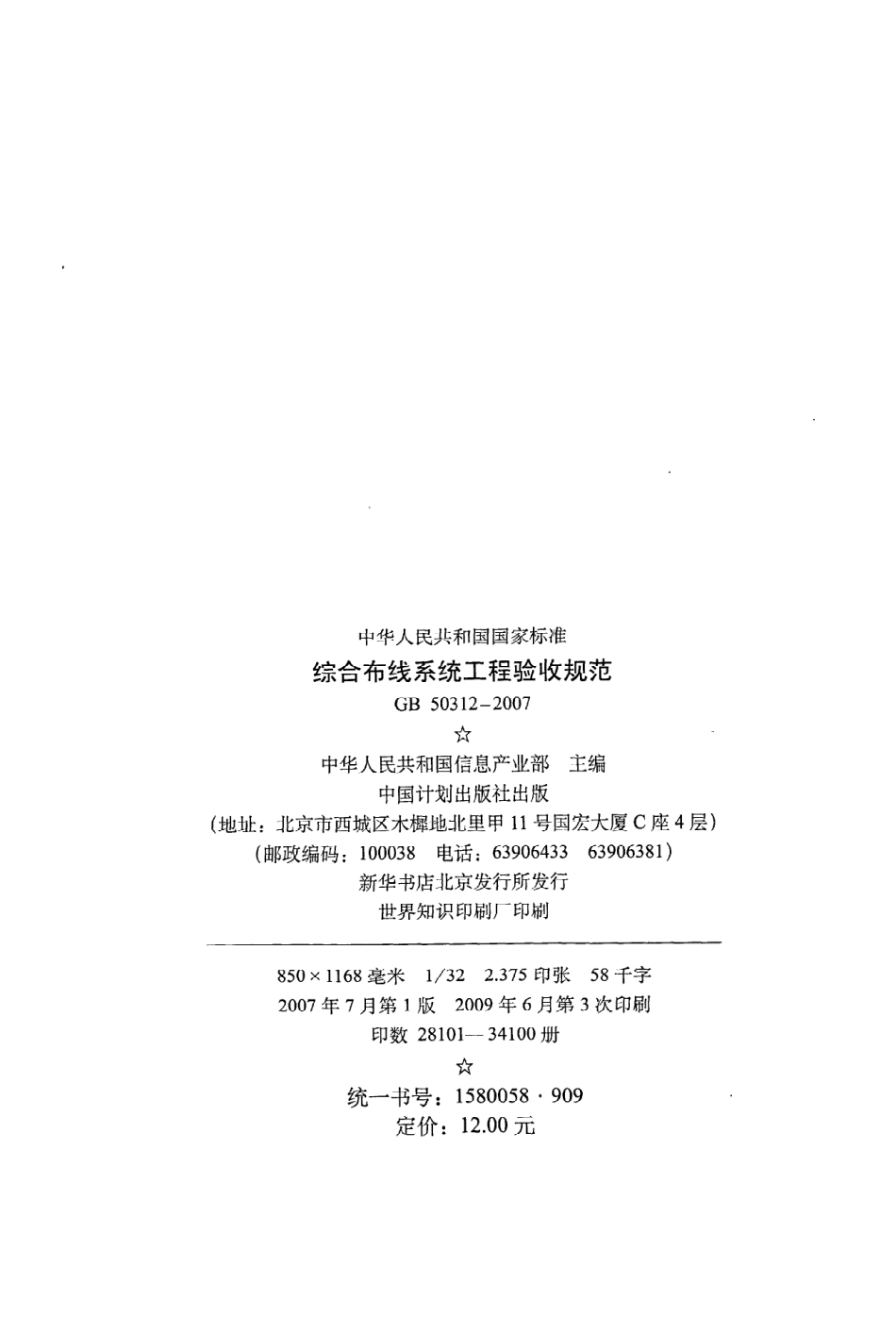

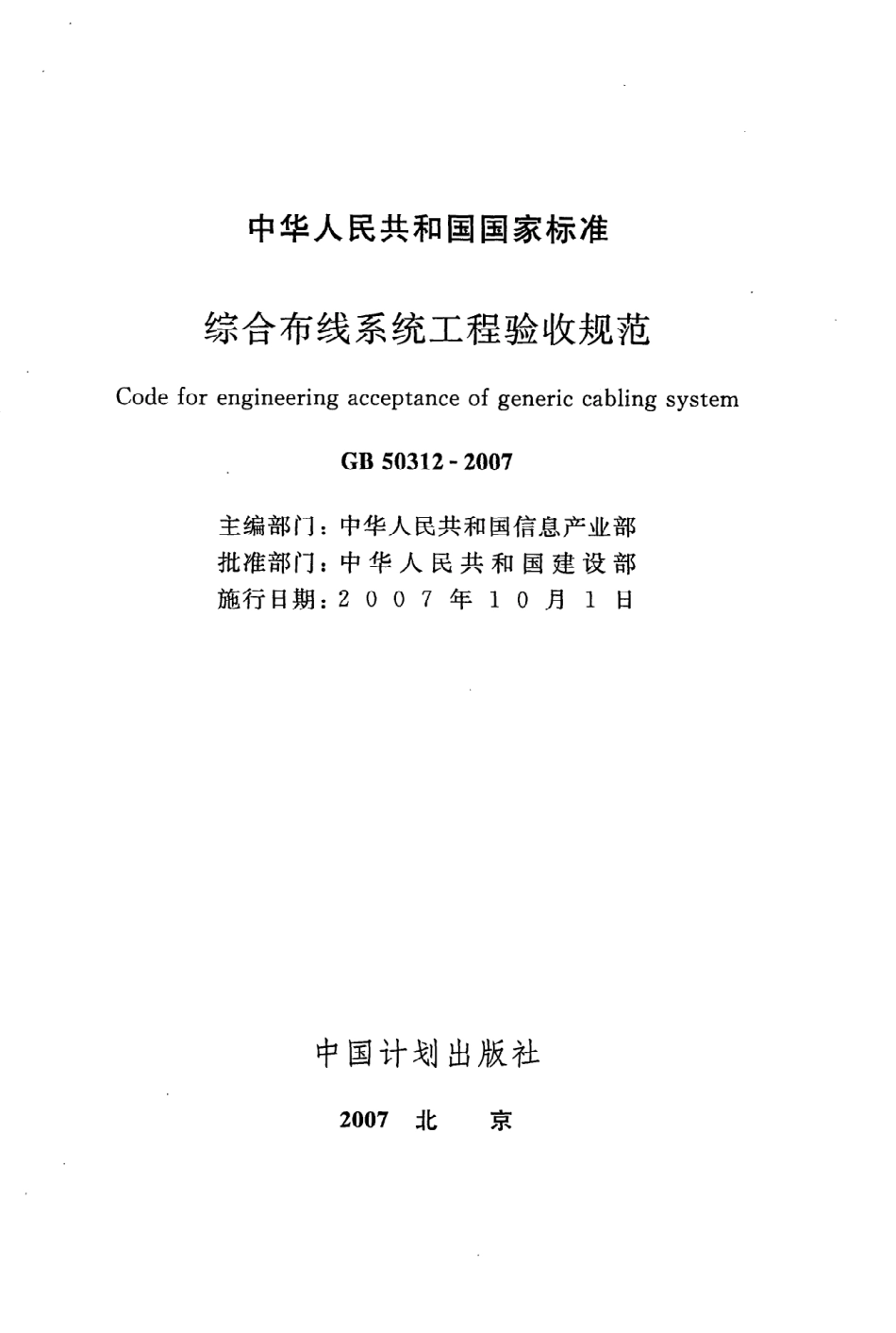

U D C中华人民共和 国 国家标准PG B50 31 2一2 0 0 7综合布线系统工程验收规范C odeforengineeringacceptanceofgenericcablingsystem2 0 0 7一0 4一0 6发布2 0 0 7一1 0一0 1实施中，华人民共和国建设部中华人 民共和 国国家质量监督检验检疫总局联合发布，圳。中华人民共和 国国家标准综合布线系统工程验收规范C ode forengineeringacceptanceofgenericcablingsystemG B5 0 3 1 2一2 0 0 7主编部门：批 准部门：施行 日期：中华人 民共和 国信息产业部中华人 民共和 国建设部200 7年1 0月1日中国计划出版社2 0 0 7北京中华人民共和国国家标准综合布线系统工程验收规范G B50 31 2一2 0 0 7中华人民共和国信息产业部主编中国计划出版社出版（地址：北京市西城区木探地北里甲n号国宏大厦C座4层）（邮政编码：1 0 0 0 3 8电话：6 3 9 0 6 4 3 36 3 9 0 6 3 81)新华书店北京发行所发行世界知识印刷厂印刷85 0 x1 1 6 8毫米l/3 22.3 7 5印张5 8千字2 0 0 7年7月第1版2 0 0 9年6月第3次印刷印数2 81 0 1一3 4 1 0 0册统一书号：1 5 80 0 5 89 0 9定价：1 2.0 0元中华人民共和 国建 设部公告第6 2 0号建设部关于发布国家标准综合布线系统工程验收规范的公告现批准综合布线系统工程验收规范为国家标准，编号为G B 5031 2一20 0 7，自2 0 0 7年1 0月1日起实施。其中，第5.2.5条为强制性条文，必须严格执行。原建筑与建筑群综合布线系统工程验收规范 G B/T5 0 3 1 2一2 0 0 0同时废止。本规范由建设部标准定额研究所组织中国计划 出版社出版发行。中华人 民共和 国建设部二0 0 七年四月六日告名.J.月 lJ胃本规范 是 根 据 建 设 部 建 标2 0 0 46 7号 文 件关于印发“二0 0 四年工程建设国家标准制定、修订计划”的通知的要求，对原建筑与建筑群综合布线系统工程 验 收规范 G B/T5 0 3 1 2一2 0 0 0工程建设 国家标准 进行了修订，由信息产业部作为主编部门，中国移动通信集团设计院有限公司会同其他参编单位组成规范编写组共同编写完成的。本规范在修订过程中，编制组进行了广泛的市场调 查并展 开了多项专题研究，认真总结了规范执行过程中的经验和教训，加以补充完善和修改，广泛 吸取国内有关单位和专家的意见。同时，参考了国内外相关标准规定的内容。本规范中以黑体字标志的条文为强制性条文，必须严格执行。本规范由建设部负责管理 和对 强制性条文的解释，信息产业部负责日常管理，中国移动通信集团设计院有 限公司负责具体技术内容的解释。在应用过 程中如有需要修改与补充的建议，请将有关资料寄送中国移动通信集团设计院有限公司（地址：北京市海淀区丹棱街1 6号，邮编：1 0 0 0 80)，以供修订时参考。本规范主编单位、参编单位和主要起草人：主 编 单 位：中国移动通信集团设计院有 限公司参编 单 位：中国建筑标准设计研究院中国建筑设计研究院中国建筑东北设计研究院现代集团华东建筑设计研究院有限公司五洲工程设计研究院主要起草人：张晓微孙兰温伯银陈汉 民李雪佩赵济安张文才瞿二澜彦侃成刘宜琪张陈朱立彤目次1总则 （1)2环境检查 （2)3器材及测试仪表工具检查 （3)4设备安装检验 （6)5缆线的敷设 和保护方式检验 （8)5.1缆线 的敷设 （8)5.2保护措施 （1 1)6缆线终接 （1 4)7工程电气测试 （1 6)8管理系统验收 （1 8)9工程验收 ：（2。）附录A综合布线系统工程检验项 目及 内容 （2 3)附录B综合布线系统工程 电气测试方法及测试内容（2 6)附录C光纤链路测试方法 （4 6)附录D综合布线工程管理系统验收内容 （4 9)附录E测试项 目和技术 指标含义 （5 2)本规范用词说明 （5 4)附：条文说明 （5 5)1总则1.0.1为统一建筑与建筑群综合布线系统工程施工质量检查、随工检验和竣工验收等工作的技术要求，特制定本规范。1.0.2本规范适用 于新建、扩建和改建建筑与建筑群综合布线系统工程 的验 收。1.0.3综合布线 系统工程实施中采用 的工程技术文件、承包合同文件对工程质量验收的要求不得低于本规范规定。1.0.4在施工过程中，施工单位必须执行本规范有关施工质量检查的规定。建设单位应通过工地代表或工程监理人员加强工地 的随工质量检查，及时组织隐蔽工程的检验和验收。1.0.5综合布线系统工程应符合设计要求，工程验收前应进行 自检测试、竣工验 收测试工作。1.0.6综合布线系统工程 的验收，除应符合本规范外，还应符合国家现行有关技术标准、规范的规定。2环境 检查2。0。11工作区、电信间、设备间的检查应包括下列内容：工作区、电信间、设备间土建工程 已全部竣工。房屋 地 面平整、光洁，门的高度和宽度应符合设计要求。2房屋预埋线槽、暗管、孔洞 和竖井的位置、数量、尺寸均应符合设计要求。3铺设 活动地板 的场所，活动地板防静电措施及接地应符合设计要求。4电信间、设备间应提供2 2 0 V带保护接地的单相电源插5电信间、设备间应提供可靠的接地装置，接地电阻值及接地装置的设置应符合设计要求。6电信间、设备间的位置、面积、高度、通 风、防火 及 环 境 温、湿度等应符合设计要求。2。0。21建筑物进线间及人口设施 的检查应包括下列内容：引人管道与其他设施如电气、水、煤气、下水道等的位置间距应符合设计要求。引人缆线采用的敷设方法应符合设计要求。管线人口部位的处理应符合设计要求，并应检查采取排水2 3及防止气、水、虫等进人的措施。4进线间的位置、面积、高度、照 明、电源、接地、防火、防水等应符合设计要求。2.0.3有关设施 的安装方式应符合设计文件规定的抗震要求。3器材及测试仪表工具检查3.0.1器材检验应符合下列要求：1工程所用缆线和器材的品牌、型号、规格、数量、质量应在施工前进行检查，应符合设计要求并具备相应的质量文件或证书，无 出厂检验证明材料、质量 文件或与设计不符者不得在工程中使用。2进口设备和材料应具有产地证明和商检证明。3经检验的器材应做好记 录，对 不合格的器件应单独存放，以备核查与处理。4工程中使用的缆线、器材应与订货合同或封存的产品在规格、型号、等级上相符。5备品、备件及各类文件资料应齐全。3.0.2配套型材、管材与铁件的检查应符合下列要求：1各种型材的材质、规格、型号应符合设计文件的规定，表面应光滑、平整，不得变形、断裂。预埋 金 属线槽、过线盒、接线盒及桥架等表面涂覆或镀层应均匀、完整，不得变形、损坏。2室内管材采用金属管或塑料管时，其管身应光滑、无伤痕，管孔无变形，孔径、壁厚应符合设计要求。金属管槽应根据工程环境要求做镀锌或其他防腐处理。塑料管槽必须采用 阻燃管槽，外壁应具有 阻燃标记。3室外管道应按通信管道工程验收的相关规定进行检验。4各种铁件的材质、规格均应符合相应质量标准，不得有歪斜、扭曲、飞刺、断裂或破损。5铁件的表面处理 和镀层应均匀、完整，表面光洁，无脱落、气泡等缺陷。33.0.3缆线的检验应符合下列要求：1工程使用的电缆和光缆型式、规格及缆线的防火等级应符合设计要求。2缆线所附标志、标签 内容应齐全、清晰，外包装应注 明型号和规 格。3缆线外包装和外护套需完整无损，当外包装损坏严重时，应测试合格后再在工程中使用。4电缆应附有本批 量的电气性能检验报告，施工前应进行链路或信道的电气性能及缆线长度的抽验，并做测试记 录。S光缆开盘后应先检查 光缆端头封装是 否 良好。光缆外包装或光缆护套如有损伤，应对该盘光缆进行光纤性能指标测试，如有断纤，应 进行处理，待检查合格才允许使用。光纤检测完毕，光缆端头应密封固定，恢复外包装。6光纤接插软线或光跳线检验应符合下列规定：1）两端的光纤连接器件端面应装配合适的保护盖帽。2）光纤类型应符合设计要求，并应有明显的标记。3.0.4连接器件的检验应符合下列要求：1配线模块、信息插座模块及其他连接器件的部件应完整，电气和机械性能等指标符合相应产品生产的质量标准。塑料材质应具有阻燃性能，并应满足设计要求。2信号线路浪涌保护器各项指标应符合有关规定。3光纤连接器件及适配器使用型式和数量、位置应与设计相符。3.0.5配线设备的使用应符合下列规定：1光、电缆配线设备的型式、规格应符合设计要求。2光、电缆配线设备的编排及标志名称应与设计相符。各类标志名称应统一，标志位置正确、清晰。3.0.6测试仪表和工具的检验应符合下列要求：1应事先对工程中需要使用的仪表和工具进行测试或检查，缆线测试仪表应附有相应检测机构的证 明文件。2综合布线系统的测试仪表应能测试 相应类别工程 的各种电气性能及传输特性，其精度符合相 应 要求。测试仪表的精度应按相应的鉴定规程和校准方法进行定期检查 和校准，经过相应计量部门校验取得合格证后，方可在有效期内使用。3施工 工具，如电缆或光缆的接续工具：剥线器、光缆切断器、光纤熔接机、光纤磨光机、卡接工具等必须进行检查，合格后方可在工程中使用。3.0.7现场尚无检测手段 取得 屏蔽布线系统所需的相关技术参数时，可将认证检测机构或生产厂家附有的技术报告作为检查依据。3.0.8对绞电缆电气性能、机械特性、光缆传输性能及 连接器件的具体技术指标和要求，应符合设计要求。经过测试与检查，性能指标不符合设计要求的设备和材料不得在工程中使用。4设备安装检验4.0.1机柜、机架安装应符合下列要求：1机柜、机架安装位置应符合设计要求，垂直偏差度不应大于3 mm。2机柜、机架上 的各种零件不 得脱落或碰坏，漆面不 应有脱落及划痕，各种标志应完整、清晰。3机柜、机架、配线设备箱体、电缆桥架及线槽等设备的安装应牢固，如有抗震要求，应按抗震设计进行加固。4.0.2各类配线部件安装应符合下列要求：1各部件应完整，安装就位，标志齐全。2安装螺丝必须拧紧，面板应保持在一个平面上。4.0.3信息插座模块安装应符合下列要求：1信息插座模块、多用户信息插座、集合点配线模块安装位置和高度应符合设计要求。2安装在活动地板内或地 面上 时，应固定在接线盒内，插座面板采用直立 和水平等形式；接线盒 盖可 开启，并应具有防水、防尘、抗压功能。接线盒 盖面应与地 面齐平。3信息插座底盒同时安装信息插座模块和电源插座时，间距及采取 的防护措施应 符合设计要求。4信息插座模块明装底盒 的 固定方法 根据施工现场条件而定。5固定螺丝需拧紧，不应产生松动现象。6各种插座面板应有标识，以颜色、图形、文字表示所接终端设备业务类型。7工作区内终接光缆的光纤连接器件及 适 配器安装底盒应6具有足够的空间，并应符合设计要求。4.0.4电缆桥架及线槽的安装应符合下列要求：1桥架及线槽的安装位置应符合施工图要求，左右偏差不应超过somm。2桥架及线槽水平度每米偏差不应超过Z mm。3垂直桥架及线槽应与地 面保持垂直，垂直度偏差不应超过3 mm。4线槽截断处及 两线槽拼接处应平滑、无 毛刺。5吊架和支架安装应保持垂直，整齐牢固，无歪斜现象。6金属桥架、线槽及 金 属管各段 之间应保持连接 良好，安装牢固。7采用吊顶支撑柱布放缆线时，支撑点宜避开地面沟槽和线槽位置，支撑应牢固。4.0.5安装机柜、机架、配线设备屏蔽层 及 金 属管、线槽、桥架使用 的接地体应符合设计要求，就近接地，并应保持良好的 电气连接。5缆线的敷设 和保护方式检验5.1缆线的敷设5.1.1缆线敷设应满足下列要求：1缆线的型式、规格应 与设计规定相符。2缆线在各种 环境中的敷设方式、布放间距均应符合设计要求。3缆线的布放应自然平直，不得产生扭绞、打圈、接头等现象，不应受外力的挤压和损伤。4缆线两端应贴有标签，应标明编号，标签书写应清晰、端正和正确。标签
