GB 50112-2013 膨胀土地区建筑技术规范.pdf

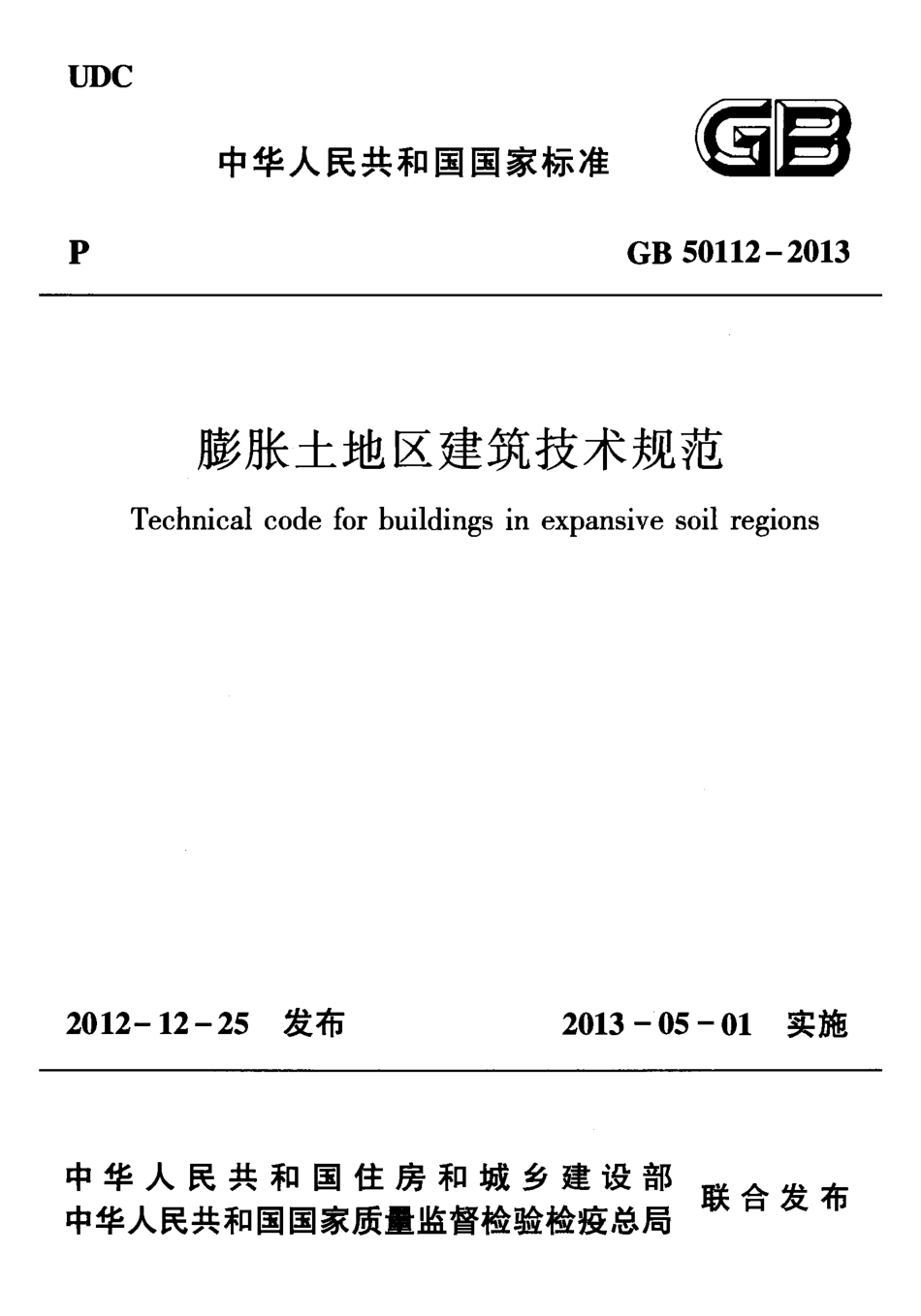

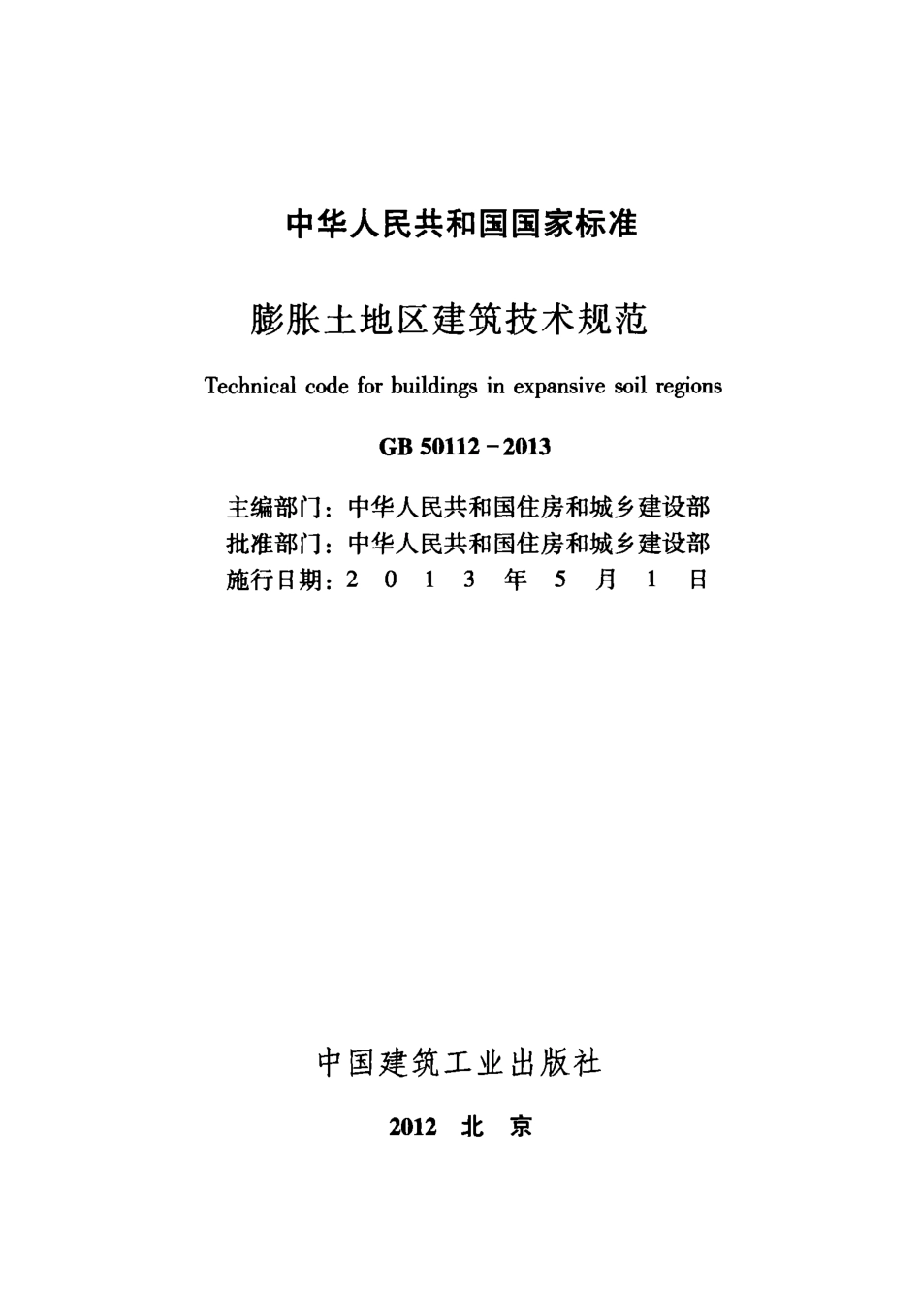

UDC 中华人民共和国国家标准Ge P GB 50112-2013 膨胀土地区建筑技术规范Technical code for buildings in expansive soil regions 2012-12-25 发布2013-05-01 实施中华人民共和国住房和城乡建设部联合发布中华人民共和国国家质量监督检验检疲总局中华人民共和国国家标准膨胀土地区建筑技术规范Technical code for buildings in expansive soil regions GB 50112-2013 主编部门:中华人民共和国住房和城乡建设部批准部门:中华人民共和国住房和城乡建设部施行日期:2 0 1 3 年5 月1 日中国建筑工业出版社2012北京中华人民共和国住房和城乡建设部公告第1587号住房城乡建设部关于发布国家标准膨胀土地区建筑技术规范的公告现批准膨胀土地区建筑技术规范为国家标准，编号为GB 50112-2013，自2013年5月1日起实施。其中，第3.0.3、5.2.2、5.2.16条为强制性条文，必须严格执行。原国家标准膨胀土地区建筑技术规范)GBJ 112-87同时废止。本规范由我部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国住房和城乡建设部2012年12月25日3 前L口本规范是根据住房和城乡建设部关于印发(2009年工程建设标准规范制订、修订计划的通知)(建标2009J88号)的要求，由中国建筑科学研究院会同有关设计、勘察、施工、研究与教学单位，对原国家标准膨胀土地区建筑技术规范)GB 112-87修订而成。本规范在修订过程中，修订组经广泛调查研究，认真总结实践经验，并广泛征求意见，最后经审查定稿。本规范共分7章和9个附录。主要技术内容有:总则、术语和符号、基本规定、勘察、设计、施工、维护管理等。本次修订主要技术内容有:1.增加了术语、基本规定、膨胀土自由膨胀率与蒙脱石含量、阳离子交换量的关系(附录A)等。2.岩土的工程特性指标计算表达式。3.坡地上基础埋深的计算公式。本规范中以黑体字标志的条文为强制性条文，必须严格执行。本规范由住房和城乡建设部负责管理和对强制性条文的解释，由中国建筑科学研究院负责日常管理和具体技术内容的解释。执行本规范过程中如有意见或建议，请寄送中国建筑科学研究院国家标准膨胀土地区建筑技术规范管理组(地址:北京市北三环东路30号;邮编:100013)，以供今后修订时参考。本规范主编单位:中国建筑科学研究院本规范参编单位:中国建筑技术集团有限公司中国有色金属工业昆明勘察设计研究院4 中国航空规划建设发展有限公司中国建筑西南勘察设计研究院有限公司广西华蓝岩土工程有限公司中国人民解放军总后勤部建筑设计研究院云南省设计院中航勘察设计研究院有限公司中南建筑设计院股份有限公司中南勘察设计院有限公司广西大学云南锡业设计院中铁二院工程集团有限责任公司建筑工程设计研究院本规范主要起草人员:陈希泉黄熙龄朱玉明陆忠伟刘文连汤小军康景文卢玉南孙国卫林间王笃礼徐厚军张晓玉欧孝夺陆家宝龚宪伟陈修礼何友其陈冠尧本规范主要审查人员:袁内镇张雁陈祥福顾宝和宋二祥汪德果邓江杨俊峰杨旭东殷建春王惠昌滕延京5 目次1 总则.1 2 术语和符号.2 2.1 术语.2 2.2 符号.3 3 基本规定54 勘察74.1 一般规定.7 4.2 工程特性指标.9 4.3 场地与地基评价.9 5 设计四5.1 一般规定.12 5.2 地基计算.12 5.3 场址选择与总平面设计.18 5.4 坡地和挡土结构.19 5.5 建筑措施.21 5.6 结构措施.24 5.7 地基基础措施.265.8 管道.27 6施工.29 6.1 一般规定.29 6.2 地基和基础施工.29 6.3 建筑物施工.30 7 维护管理.31 7.1 一般规定.31 7.2 维护和检修.31 6 7.3 损坏建筑物的治理.32 附录A膨胀土自由膨胀率与蒙脱石含量、阳离子交换量的关系附录B建筑物变形观测方法.34 附录C现场浸水载荷试验要点.37 附录D自由膨胀率试验.40 附录E50kPa压力下的膨胀率试验.42 附录F不同压力下的膨胀率及膨胀力试验.44 附录G收缩试验.47 附录H中国部分地区的蒸发力及降水量表.50 附录J使用要求严格的地面构造本规范用词说明.引用标准名录.附:条文说明.57 7 Contents 1 General Provisions.1 2 T erms and Syrnbols.2 2.1 Te口ns.2 2.2 Symbols.3 3 Basic Requirement .5 4 Geotechnical Investigation.7 4.1 General Requirement.7 4.2 Engineering Property Index of Rock-soil.9 4.3 Site and Subsoils Evaluation.9 5 Design.12 5.1 General Requirement.12 5.2 Subsoil Calculation.12 5.3 Site Selection and Site Planning.18 5.4 Slope Land and Retaining Structure.19 5.5 Architecture Measures.21 5.6 Structure Measures.24 5.7 Subsoil and Foundation Measures.26 5.8 Pipeline.27 6 Construction.29 6.1 General R吨uirement.29 6.2 Subsoil and Foundation Construction 29 6.3 Building Construction.30 7 Maintenance Management.31 7.1 General Requirement.31 7.2 Maintenance and Overhaul.31 8 7.3 Improvement of the Damaged Building 32 Appendix A The Relationship Between the Free Swelling Ratio and the Content of Montmorillonite,Cation Exchange Capacity 33 Appendix B The Method of Observing the Deformation of a Building.34 Appendix C Main Points of the In-site Loading Test under Water Immersed.37 Appendix D The Test of Free Swelling Ratio.40 Appendix E The Test of Swelling Ratio under 50kPa Pressure.42 Appendix F The Test of Swelling Ratio under Different Pressure and the Test of Swelling Force 44 Appendix G The T est of Shrinkage.47 Appendix H The Table of Evaporative Power and Amount of Precipitation in Some Regions of China.50 Appendix J Ground Floor Construction with Strict Request for Utilization.53 Explanation of Wording in This Code.54 List of Quoted Standards.55 Addition:Explanation of Provisions.57 9 1总则1.0.1 为了在膨胀土地区建筑工程中贯彻执行国家的技术经济政策，做到安全适用、技术先进、经济合理、保护环境，制定本规范。1.O.2 本规范适用于膨胀土地区建筑工程的勘察、设计、施工和维护管理。1.0.3 膨胀土地区的工程建设，应根据膨胀土的特性和工程要求，综合考虑地形地貌条件、气候特点和土中水分的变化情况等因素，注重地方经验，因地制宜，采取防治措施。1.O.4膨胀土地区建筑工程勘察、设计、施工和维护管理，除应符合本规范外，尚应符合有关现行国家标准的规定。1 2 术语和符号2.1术语2.1.1 膨胀土expansive soil 土中蒙古粒成分主要由亲水性矿物组成，同时具有显著的吸水膨胀和失水收缩两种变形特性的霜性土。2.1.2 自由膨胀率free swelling ratio 人工制备的烘干松散土样在水中膨胀稳定后，其体积增加值与原体积之比的百分率。2.1.3 膨胀潜势swelling potentiality 膨胀土在环境条件变化时可能产生胀缩变形或膨胀力的量度。2.1.4 膨胀率swelling ratio 固结仪中的环刀土样，在一定压力下浸水膨胀稳定后，其高度增加值与原高度之比的百分率。2.1.5 膨胀力swelling force 固结仪中的环刀土样，在体积不变时浸水膨胀产生的最大内应力。2.1.6 膨胀变形量value of swelling deformation 在一定压力下膨胀土吸水膨胀稳定后的变形量。2.1.7 线缩率linear shrinkage ratio 天然湿度下的环刀土样烘干或风干后，其高度减少值与原高度之比的百分率。2.1.8 收缩系数coefficient of shrinkage 环刀土样在直线收缩阶段含水量每减少1%时的竖向线缩率。2.1.9 收缩变形量value of shrinkage deformation 膨胀土失水收缩稳定后的变形量。2 2.1.10 胀缩变形量value of swelling-shrinkage deformation 膨胀土吸水膨胀与失水收缩稳定后的总变形量。2.1.11 胀缩等级grade of swelling-shrinkage 膨胀土地基胀缩变形对低层房屋影响程度的地基评价指标。2.1.12 大气影响深度climate influenced layer 在自然气候影响下，由降水、蒸发和温度等因素引起地基土胀缩变形的有效深度。2.1.13 大气影响急剧层深度climate influenced markedly layer 大气影响特别显著的深度。2.2符号2.2.1 作用和作用效应Pe 土的膨胀力;A 相应于荷载效应标准组合时，基础底面处的平均压力值;kmax-一相应于荷载效应标准组合时，基础底面边缘的最大压力值;Q，对应于荷载效应标准组合，最不利工况下作用于桩顶的竖向力;5c一一地基分级变形量;5e 地基土的膨胀变形量;5田地基士的胀缩变形量;人一一一地基土的收缩变形量;Ve 在大气影响急剧层内桩侧土的最大胀拔力标准值。2.2.2 材料性能和抗力f.一修正后的地基承载力特征值;儿地基承载力特征值;也桩的侧阻力特征值;如-一桩的端阻力特征值;Wl地表下1m处土的天然含水量;3 u乍一-土的塑限含水量;m 基础底面以上土的加权平均重度;e 土的自由膨胀率;ep 某级荷载下膨胀土的膨胀率;&一一一土的竖向线缩率;s一一-土的收缩系数;如一一土的湿度系数。2.2.3 几何参数Ap-二桩端截面积;d 基础埋置深度;da一大气影响深度;hi第i层土的计算厚度;ho土样的原始高度;hw一一某级荷载下土样霞水膨胀稳定后的高度;1 建筑物相邻柱基的中心距离;la-桩端进人大气影响急剧层以下或非膨胀土层中的长度;lp一一基础外边缘至坡肩的水平距离;的桩身周长;Vo-土样原始体积;如一一土样在水中膨胀稳定后的体积;写一一第i层土的计算深度;弘一-膨胀
