GB 50176-2016 民用建筑热工设计规范 50176 2016 民用建筑 设计规范

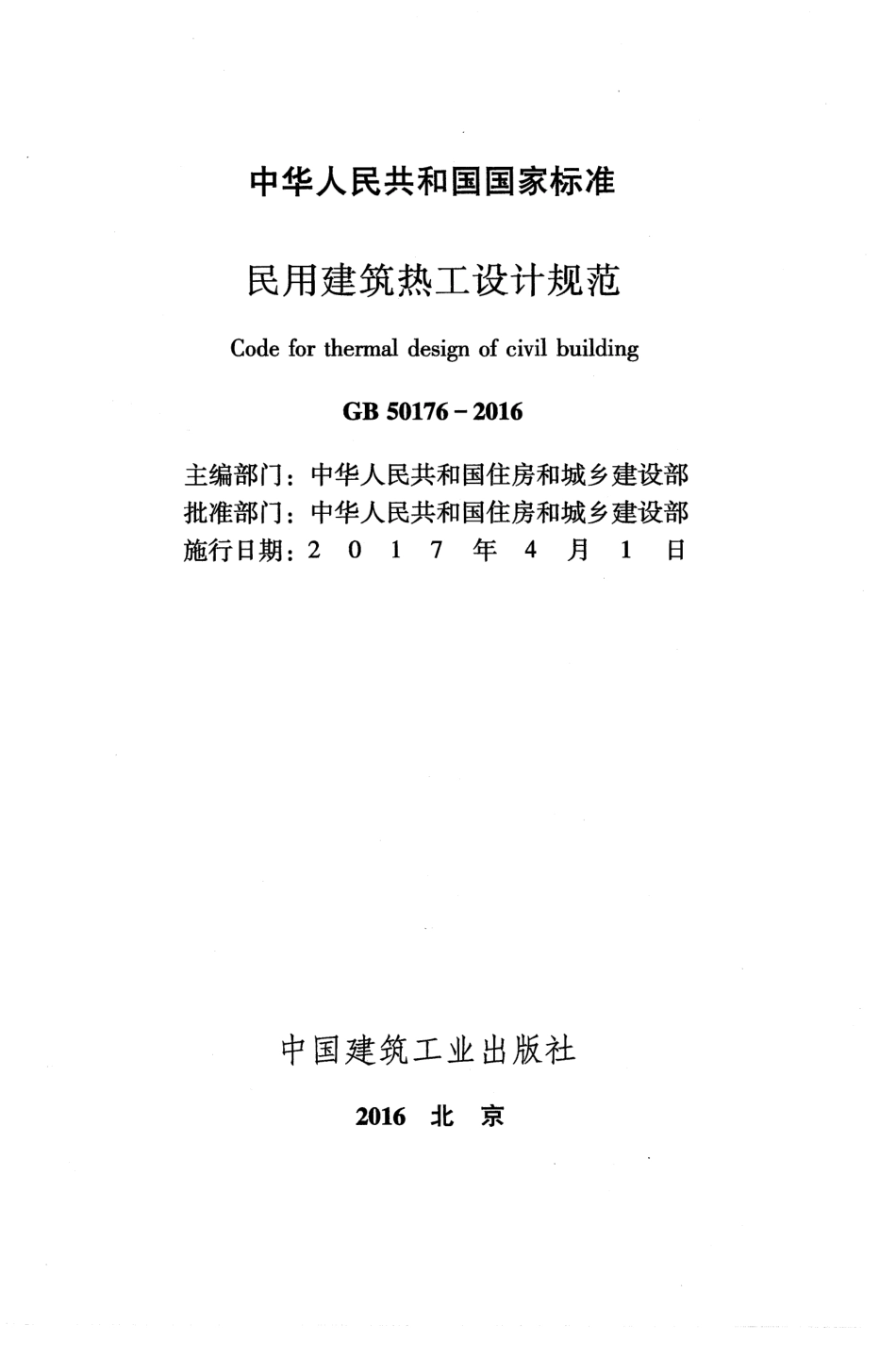

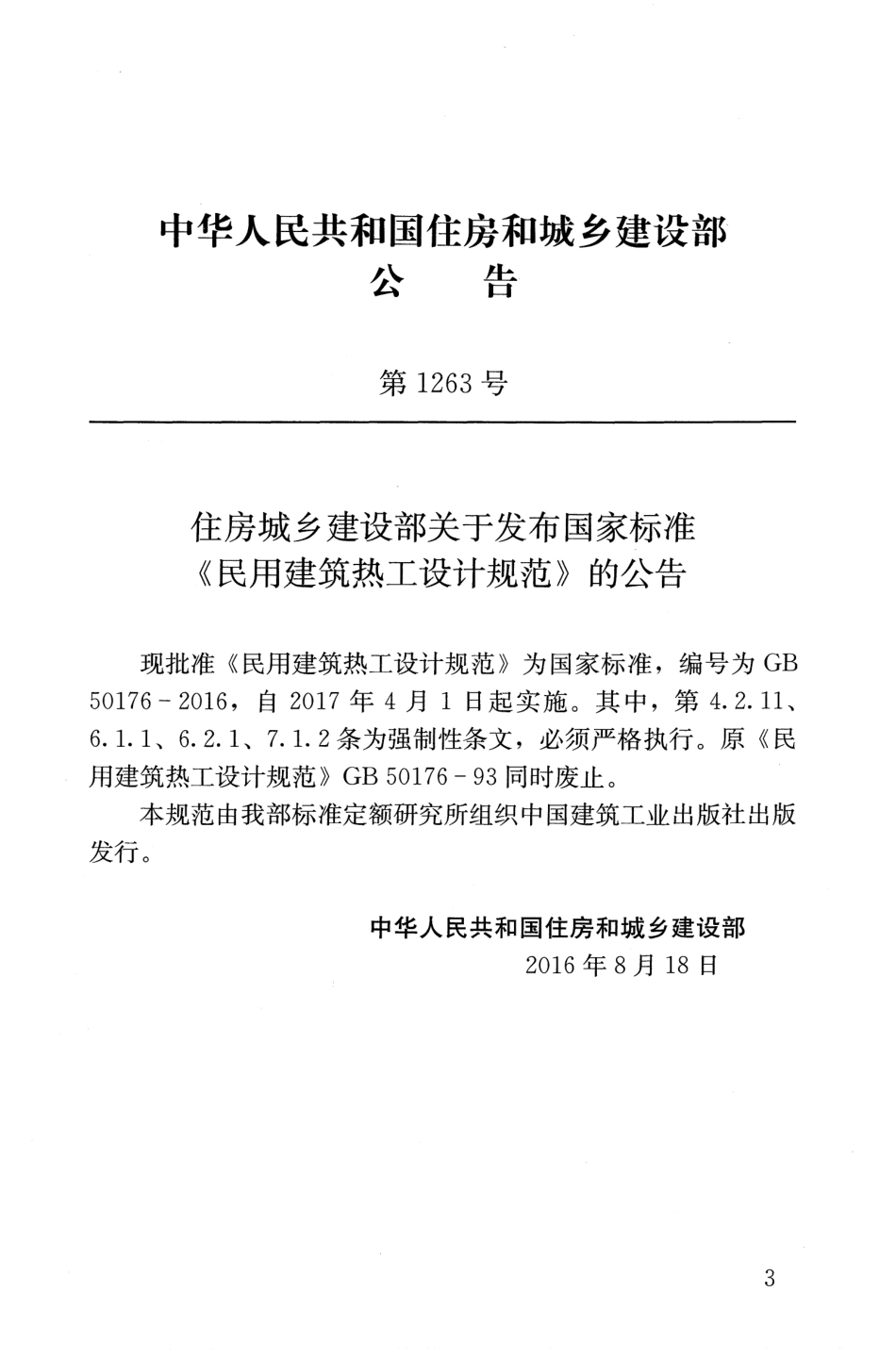

中华人民共和国国家标准民用建筑热工设计规范Code for thermal design of civil building GB 50176-2016 主编部门:中华人民共和国住房和城乡建设部批准部门:中华人民共和国住房和城乡建设部施行日期:20 1 7 年4 月1 日中国建筑工业出版社2016北京中华人民共和国住房租城乡建设部九.lb.A t:t 第1263号住房城乡建设部关于发布国家标准民用建筑热工设计规范的公告现批准民用建筑热工设计规范为国家标准,编号为GB50176-2016,自2017年4月1日起实施。其中,第4.2.11、6.1.1、6.2.1、7.1.2条为强制性条文,必须严格执行。原民用建筑热工设计规范GB50176 93同时废止。本规范由我部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国住房和城乡建设部2016年8月18日3 前根据住房和城乡建设部关于印发(2009年工程建设标准规范制订、修订计划的通知(建标200988号)的要求,标准编制组经广泛调查研究,认真总结实践经验,参考有关国际标准和国外先进标准,并在广泛征求意见的基础上,修订了本规范。本规范的主要技术内容是:1.总则;2.术语和符号F3.热工计算基本参数和方法;4.建筑热工设计原则;5.围护结构保温设计;6.围护结构隔热设计;7.围护结构防潮设计;8.自然通风设计;9.建筑遮阳设计。本规范修订的主要技术内容是:1.细化了热工设计分区;2.细分了保温、隔热设计要求;3.修改了热桥、隔热计算方法;4.增加了透光围护结构、自然通风、遮阳设计的内容;5.补充了热工设计计算参数。本规范中以黑体字标志的条文为强制性条文,必须严格执行。本规范由住房和城乡建设部负责管理和对强制性条文的解释,由中国建筑科学研究院负责具体技术内容的解释。执行过程中如有意见或建议,请寄送中国建筑科学研究院(地址:北京市北三环东路30号,邮编:100013)。4 本规范主编单位:中国建筑科学研究院本规范参编单位z中国建筑西南设计研究院西安建筑科技大学华南理工大学广东省建筑科学研究院深圳市建筑科学研究院股份有限公司福建省建筑科学研究院重庆大学哈尔滨工业大学北京市建筑设计研究院有限公司中南建筑设计院股份有限公司清华大学浙江大学东南大学四川省建筑科学研究院本规范参加单位:欧文斯科宁(中国)投资有限公司北京门窗发展有限公司北京金阳新建材有限公司中国南玻集团股份有限公司深圳市方大建科集团有限公司本规范主要起草人员:革画冯雅孟庆林杨仕超任俊赵士怀唐鸣放方修睦夏祖宏杨柳杨允立林波荣葛坚傅秀章董宏周辉于忠杨玉忠赵立华张智刘庆灿陈小刚许武毅曾晓武本规范主要审查人员:如j加平杨善勤许文发韦延年储兆佛刘明明张寅平冉茂宇宋德宣5 目次1 总则2 术语和符号22.1术语2 2.2符号.6 3 热工计算基本参数和方法.113.1 室外气象参数.11 3.2 室外计算参数.11 3.3 室内计算参数.12 3.4基本计算方法.12 4建筑热工设计原则.17 4.1 热工设计分区.17 4.2保温设计.19 4.3 防热设计.20 4.4 防潮设计.21 5 围护结构保温设计.235.1墙体.23 5.2楼、屋面.24 5.3 门窗、幕墙、采光顶.26 5.4地面.27 5.5地下室.28 6 围护结构隔热设计.29 6.1 外墙.29 6.2屋面.30 6.3 门窗、幕墙、采光顶.31 7 围护结构防潮设计.33 7.1 内部冷凝验算.33 7.2表面结露验算.36 7.3 防潮技术措施.36 8 自然通风设计388.1 一般规定.38 8.2技术措施.38 9 建筑遮阳设计.40 9.1建筑遮阳系数的确定.40 9.2建筑遮阳措施.41附录A热工设计区属及室外气象参数.43 附录B热工设计计算参数.77 B.l 建筑材料热物理性能计算参数.77 B.2 常用保温材料导热系数的修正系数84 B.3封闭空气间层热阻.85 B.4 围护结构表面换热系数和换热阻.89 B.5太阳辐射吸收系数.91 B.6常用材料蒸汽渗透阻.93 B.7种植屋面热工参数.93 B.8饱和水蒸气分压.94 附录C热工设计计算公式.100 C.l 非均质复合围护结构的热阻.100 C.2 结构性热桥的线传热系数.102 c.3 隔热性能计算.104 C.4非平衡保温.105 c.5 门窗、幕墙传热系数.107 c.6 门窗、幕墙抗结露骏算.113 c.7 门窗、幕墙太阳得热系数.-.113 c.8水平遮阳和垂直遮阳的直射辐射透射比.114 c.9水平遮阳和垂直遮阳的散射辐射透射比.118 c.10 7 附录D围护结构热阻最小值.122D.1 外墙、楼屋面热阻最小值.-.122 D.2 地面、地下室外墙热阻最小值.124 本规范用词说明.127 引用标准名录.128附:条文说明.129 8 Contents 1 General Provisions .1 2 Terms and Symbols .2 2.1 Terms 2 2.2 Symbols 6 3 Calculation Conditions and Methods.11 3.1 Outdoor Weather Conditions11 3.2 Outdoor Design Conditions11 3.3 Indoor Design Conditions12 3.4 Calculation此1ethods124 General Reqmrements.17 4.1 Dividing Climate Region for Building Thermal Design 17 4.2 Thermal Insulation Requirements in Winter .19 4.3 Thermal Insulation Requirements in Summer 20 4.4 M01sture Proofmg Requirements 21 5 Thermal Insulation in Winter.23 5.1 Wall 23 5.2 Floor and Roof 24 5.3 Window,Door,Curtain Wall and Lighting Roof 26 5.4 Ground 27 5.5 Basement28 6 Thermal Insulation in Summer.29 6.1 Wall 29 6.2 Roof 30 6.3 Window,Door,Curtain Wall and Lighting Roof 31 9 7 Moisture Proofing.33 7.I Condensation Calculation in the Building Envelope 33 7.2 Dewing Calculation on the Surface of Building Envelope36 7.3 T echmcal Measures.36 8 Natural Ventilation.38 8.I General Requirements.38 8.2 Technical Measures .38 9 Sun Shading.40 9.I Shading Coefficient of Building Element 40 9.2 Techmcal Measures.41 Appendix A Climate Region for Building Thermal Design and Outdoor Conditions.43 Appendix B Calculation Parameters.77 R 1 Thermal Physics Properties of Materials.77 R 2 Correction Factor of Heat Conduction Coefficient 84 R 3 Thermal Resistance of Air Layers.85 且4Surface Coefficient,Resistance of Heat Transfer.89 B.5 Solar Radiation Absorbility Factor 91 R 6 Vapor Resistivity of Materials.93 B.7 Calculation Parameters of Planted Roof.93 B.8 Saturation Vapor Pressure.94 Appendix C Calculation Formulae 100 C.1 Mean Thermal Resistance of Inhomogeneous Building Envelope.100 C.2 Linear Heat Transfer Coefficient.102 C.3 Internal Surface Temperature of Wall and Roof in Summer.104 C.4 Methodology of Nonequilibrium Thermal Insulation 105 C.5 Heat Transfer Coefficient of Window,Door and Curtain Wall.107 10 C.6 Dewing Calculation of Window,队Jorand Curtain Wall 113 C.7 SHGC of Window,Door and Curtain Wall.113 C.8 Direct Solar Transmittance of Overhang and Flank Shading 114 C.9 Diffuse Solar Transmittance of Overhang and Flank Shading 118 C.10 Solar Transmittance and Reflectance of Blade Shading 118 Appendix D Minimum Values of Thermal Resistance 122 D.1 Wall,Roof 122 D.2 Ground,Basement Wall 124 Explanation of Wording in This Code.127 List of Quoted Standards .128 Addition:Explanation of Provisions.129 11 2术语和符号2.1术语2.1.1 建筑热工building thermal engineering 研究建筑室外气候通过建筑围护结构对室内热环境的影响、室内外热湿作用对围护结构的影响,通过建筑设计改善室内热环境方法的学科。2.1.2 围护结构building envelope 分隔建筑室内与室外,以及建筑内部使用空间的建筑部件。2.1.3 热桥thermal bridge 围护结构中热流强度显著增大的部位。2.1.4 围护结构单元building envelope unit 围护结构的典型组成部分,由围护结构平壁及其周边梁、柱等节点共同组成。2.1.5 导热系数thermal conductivity,heat conduction coeffi cient 在稳态条件和单位温差作用下,通过单位厚度、单位面积匀质材料的热流量。2.1.6 蓄热系数coefficient of heat accumulation 当某一足够厚度的匀质材料层一侧受到谐波热作用时,通过表面的热流波幅与表面温度波幅的比值。2.1.7热阻thermalresistance 表征围护结构本身或其中某层材料阻抗传热能力的物理量。2.1.8传热阻heattransfer resistance 表征围护结构本身加上两侧空气边界层作为一个整体的阻抗传热能力的物理量。2.1.9 传热系数heat transfer coe
