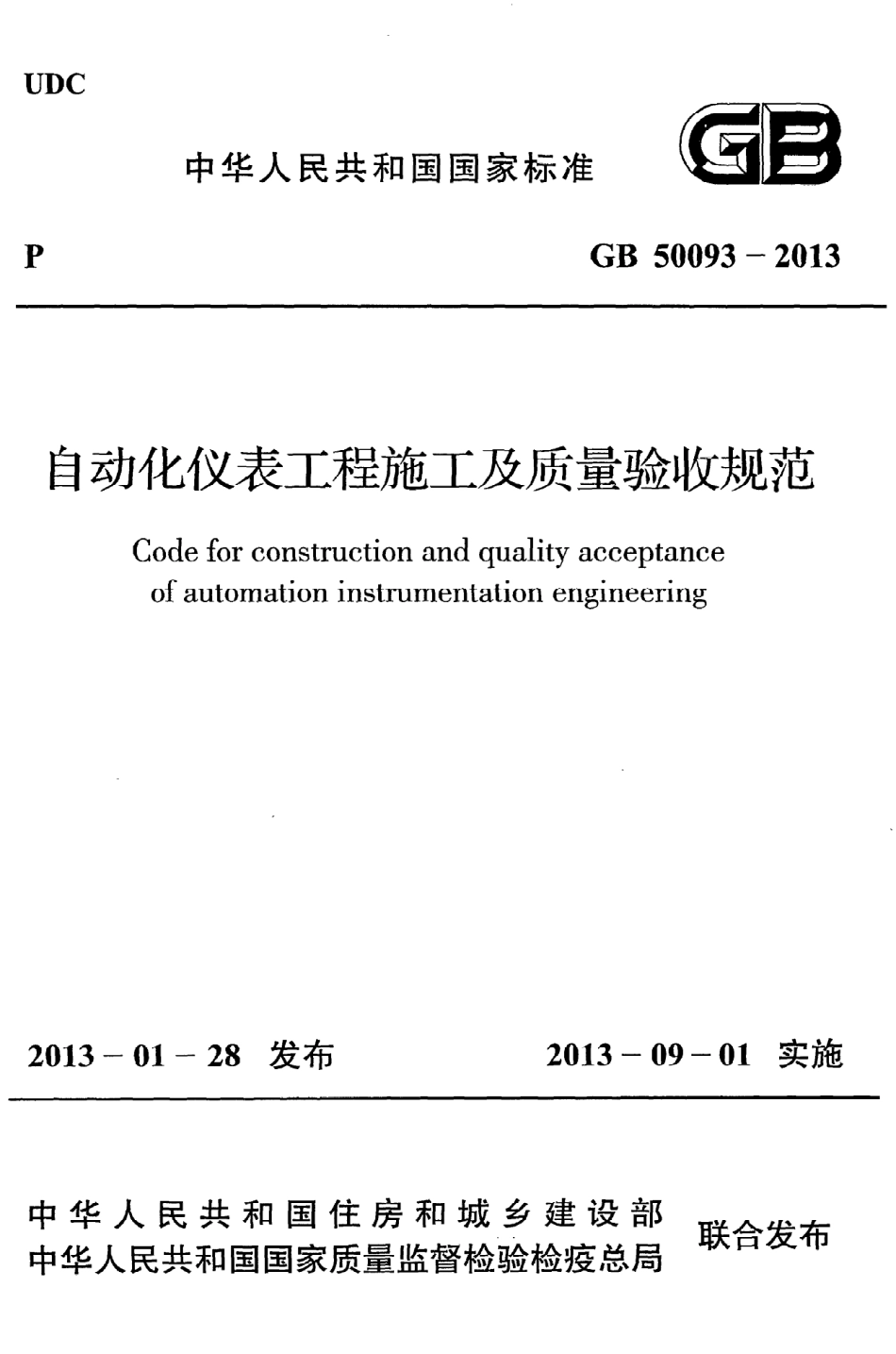

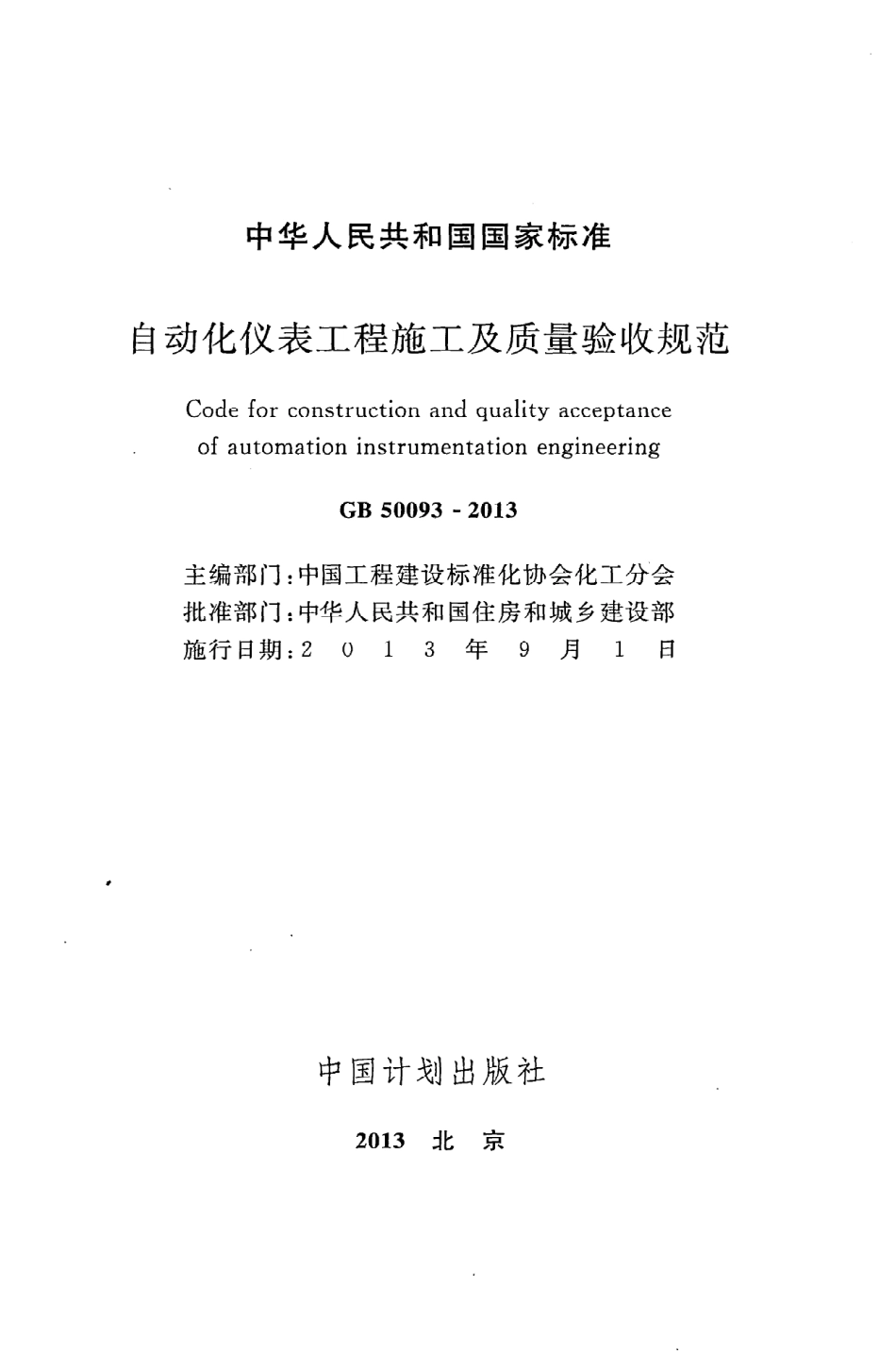

U D C中华人民共和 国 国家标 准PG B5 0 0 9 3一2 0 1 3自动化仪表工程施工及质量验收规范C odeforconstructionandqualityacceptanceof automationinstrumentationengineering2 0 1 3一0 1一2 8发布2 0 1 3一0 9一0 1实施中 华 人民共 和国住 房和城 乡建 设部中华人民共和 国国家质量监督检验检疫总局联合发布月哥一二目中华人 民共和 国国家标准自动化仪表工程施工及质量验收规范C ode forconstructionandqualityacceptanceof automationinstrumentationengineeringG B50 0 9 3一2 0 1 3主编部门：中国工程建设标准化协会 化工分会批准部门：中华人 民共和 国住房和城乡建设部施 行 日期：201 3年9月1日中国计划出版社2 0 1 3北京中华人 民共和国国家标准自动化仪表工程施工及质量验收规范G B50 0 9 3一2 0 1 3中国计划出版社出版网址：www,j hpresscom地址：北京市西城区木择地北里 甲n号 国宏大厦C座3层邮政编码：1 0 0 0 3 8电话：(0 1 0)6 3 9 0 6 4 3 3（发行部）新华书店北京发行所发行北京世知印务有 限公司印刷85 0 mmX 1 1 6 8mml/3 25.3 7 5印张1 3 2千字2 0 1 3年7月第1版2 0 1 3年7月第1次印刷统一书号：1 5 80 2 4 20 3 2定价：3 3.0 0元版权所有侵权举报 电话：如有印装质量问题，侥权必究(0 1 0)6 3 9 0 6 4 0 4请寄本社 出版部调换中华人民共和 国住房和城 乡建 设部公告第1 6 3 0号住房城乡建设部关于发布国家标准自动化仪表工程施工及质量验收规范的公告现批 准自动化仪表工程施工及质量验收规范为 国家标准，编号为G B5009 3一2 0 1 3，自2 0 1 3年9月1日起实施。其中，第3.5.1 0(3）、5.1.3、6.1.1 4、6.5.1(3）、7.1.6、7.1.1 5、8.1.4、8.2.8、8.6.2、8.7.8、8.7.1 0、9.1.7、9.2.5、1 0.1.2、1 0.1.5、1 0.1.6(2）、1 0.1.7(1 2、1 3）、1 0.1.8、1 0.1.9、1 0.2.1、1 2.1.5、1 2.1.1 0条（款）为强制性条文，必须严格执行。原 国家标准自动化仪表工程施工及验收规范 G B50 0 9 3一2 0 0 2和自动化仪表工程施工质量验收规范 G B5013 1一2 0 0 7同时废止。本规 范 由我 部 标 准 定 额 研 究 所 组 织 中 国计划 出 版 社 出版发行。中华人 民共和 国住房和城 乡建设部2 0 1 3年1月2 8日口glJ本规范是根据住房和城乡建设部关于 印发2 0 1 0年工程建设标准制订、修订计划）的通知（建标2 0 1 04 3号）的要求，由全国化工施工标准化管理 中心站、中 国化 学工程第十一建设有 限公司会 同有关单位 对 国家标 准自动 化仪表工程施工及 验 收规 范G B5 0 0 9 3一2 0 0 2和自动 化仪表工程 施工质 量 验 收 规 范 G B5 0 1 3 1一2 0 0 7进行合并修订而成。本规范在修订过程中，规范编制组经广泛的调查研究，认真总结实践经验，参考有关国家标准和 国外先进标准，并在广泛征求意见 的基础上，修订本规范。本规范共分1 3章和2个附录。主要技术内容是：总则、术语、基本规定、仪表设备和材料 的检验 及保管、取 源部件安装、仪表设备安装、仪表线路安装、仪表管道 安装、脱脂、电气防爆 和接地、防护、仪表试验、工程交接验收等。本规范修订 的主要技术内容是：1将国家标准自动化仪表工程施工及 验 收规范 G B5009 3一2 0 0 2和自动化 仪 表工程 施工质 量 验 收 规 范G B5 0 1 3 1一2。7合并，将名称修改为自动化仪表工程施工及质量 验 收规范，质量验收的规定调整到各相应章节 中。2删除了原规范中符合产品技术文件要求的相关内容。3增加了仪表施工安全技术、监视和测量设备的相关规定。4提高了成排设 置仪表盘（柜、箱）安装、仪表接地安装质量检验的抽检比例。5增加了放射性仪表、分析仪表设备施工前检验及保管规定。6增加了重锤料位计、雷达物位计等物位计取源部件安装 的1施工及质量验收规定。7增加了质量流量计、雷达液位计等仪表设备安装的施工及质量 验 收规定，增补 了仪表接线箱安装相关规定。8增加了光缆敷设 和连接的施工和质量 验 收规定，增补了铝合金 电缆桥架安装相关规定。9增加了低温管道 施工及质量 验 收 和真空管道 压力试验的规定。1 0删除了使用 四氯化碳脱脂剂脱脂的规定。1 1增加了中间接线箱内屏蔽层 连接的施工和质量验收规定，增补 了本质安全 电路分支接线相关规定。1 2增加 了可编程序控制器、分散控 制 系统、现场总线 控制系统试验和质量验 收规定。1 3增加了自动化仪表分项工程质量验收记 录表格 的规定。本规范中以黑体字标志 的条文为强制性条文，必须严格执行。本规范由住房和城乡建设部负责管理 和对 强制性条文的解释，由中国工程建设标准化协会化工分会负责日常管理，由中国化学工程第十一建设有 限公 司负责具体技术内容的解释。本规范执行过程 中如有意见或建议，请寄送中国化 学工程第十一建设 有 限公 司（地址：河南省 开封市洋京路5 3号，邮政编码：4 7 5 0 0 2)，以便今后修订 时参考。本规范主编单位、参编单位、参加单位、主要起草人 和 主要审查人：主 编 单 位：中国化学工程第十一建设 有 限公 司全 国化工施工标准化管理 中心站参编 单 位：中油吉林化建工程有 限公司中国石化集团第十建设 公 司中国二十冶集团有限公 司中国化学工程第九建设公司西北 电力建设第一工程公司2中国核工业二三建设有限公司陕西化建工程有限责任公 司中国化学工程第四建设有 限公司参加 单 位：杭州和利时自动化有 限公司主要起草人：王丙强毛仲德刘俊成李先微郭淑霞孙兆龙张响应林志权胡广杰贺小锋赵宏 昌李彦海肖克元颜祖清芦天主要 审查人：范辉贾立 志舒小华王一士檀贵兵田志群马战友季芜根寇尚民李群富张孝孝王治俭张忠仁杨永边金柱目次1总则 ，（1)2术语 （2)3基本规定 （5)3.1施工技术准备 （5)3.2质量管理 （5)3.3施工质量验收 的划分 （6)3.4检验数量 （6)3.5验收方法和质量合格标准 （7)4仪表设备和材料 的检验及保管 ，（1 0)4.1仪表设备和材料 的检验及保管 ，（1 0)4.2质量验收 （1 1)5取源部件安装 （1 3)5.1一般规定 （1 3)5.2温度取源部件 ，（1 3)5.3压力取源部件 ，（1 4)5.4流量取源部件 （1 4)5.5物位取源部件 （1 6)5.6分析取源部件 （1 7)5.7质量验收 ，（1 7)6仪表设备安装 （2 2)6.1一般规定 （2 2)6.2仪表盘、柜、箱 （2 3)6.3温度检测仪表 ，（2 5)6.4压力检测仪表 ，（2 5)16.5流量检测仪表 ，（2 5)6.6物位检测仪表 ，（2 8)6.7机械量检测仪表 （2 9)6.8成分分析和物性检测仪表 （3 0)6.9其他检测仪表 ，（3 0)6.1 0执行器 ，（3 0)6.1 1控制仪表和综合控制系统 （3 1)6,1 2仪表 电源设备 （3 1)6.1 3质量验收 （3 3)7仪表线路安装 t （4 0)7,1一般规定 ，（4 0)7.2支架制作与安装 （4 1)7.3电缆桥架安装 （4 2)7.4电缆导管安装 （4 3)7,5电缆、电线及光缆敷设 ，（4 4)7.6仪表线路配线 ，（4 6)7.7质量验收 （4 7)8仪表管道安装 （5 2)8.1一般规定 （5 2)8,2测量管道 ，（5 3)8.3气动信号管道 （5 4)8.4气源管道 ，（5 4)8.5液压管道 （5 5)8.6盘、柜、箱 内仪表管道 （5 6)8.7管道试验 （5 6)8.8质量验收 （5 8)9脱脂 （6 5)9月一般规定 （6 5)9,2脱脂方法 ，（6 6)29.3脱脂件检查 （6 6)9.4质量验收 （6 7)1 0电气防爆和接地 （6 8)1 0.1爆炸和火灾危 险环境 的仪表装置施工 （6 8)1 0.2接地 （7 0)1 0.3质量验收 ，（7 1)1 1防护 ，（7 5)1 1.1隔离与吹洗 （7 5)1 1.2防腐、绝热 （7 5)1 1.3伴热 （7 6)1 1.4质量验收 ，（7 7)1 2仪表试验 （7 9)1 2.1一般规定 （7 9)1 2.2单 台仪表校准和试验 ，（80)1 2.3仪表电源设备试验 （82)1 2.4综合控制系统试验 （82)1 2.5回路试验和系统试验 一（84)1 2.6质量验收 ，（85)1 3工程交接验收 （9 1)1 3.1交接验收条件 ，（9 1)1 3.2交接验收 （9 1)附录A自动化仪表分项工程质量验 收记 录 ，（9 3)附录B节流装置所要求 的最短直管段长度 （9 4)本规范用词说明 （9 9)引用标准名录 （1 0 0)附：条文说明 （1 0 1)C ontents1G eneralprovisions2T erms3B asicrequirement3.1T echnicalpreparationof construction3,2Q uahtycontrol ，3.3D ivisionforacceptanceof constructionquality 3.4I nspectionquantity.3.5A cceptancemethodandqualityqualifiedstandard4I nspectionandkeepingforinstrumentsandmaterials4.1I nspectionandkeepingforinstrumentsand materials4.2Q uahtyacceptance 5T apinstallation5.1G eneralrequirement5.2T emperaturetap5.3P ressuretap5,4F lowtap5.5L eveltap5.6A nalysistap5.7Q ualityacC eP tance 6I nstrumentinstallation6.1G eneralrequirement6.2I nstrumentpanels,cabinetsandcases6.3D etectingandmeasuringinstrumentfortemperature46.4D etectingandmeasuringinstrumentforpressure”6.5D etectingandmeasuringinstrumentforflow6.6D etectingandmeasuringinstrumentforlevel6.7D etectingandmeasuringinstrumentformechanicalquantlty二 6.8D etectingandmeasuringinstrumentforcompositionanalysisandpropertiesofmatter 6.9D etectingandmeasuringinstrumentforothers 一6.10A ctuator6.11C ontrolinstrumentandcomprehensivecontrolsystem6.12P owersupplydeviceof instrument 6.13Q ualityacceptance7I nstallationofinstrumentationlin
