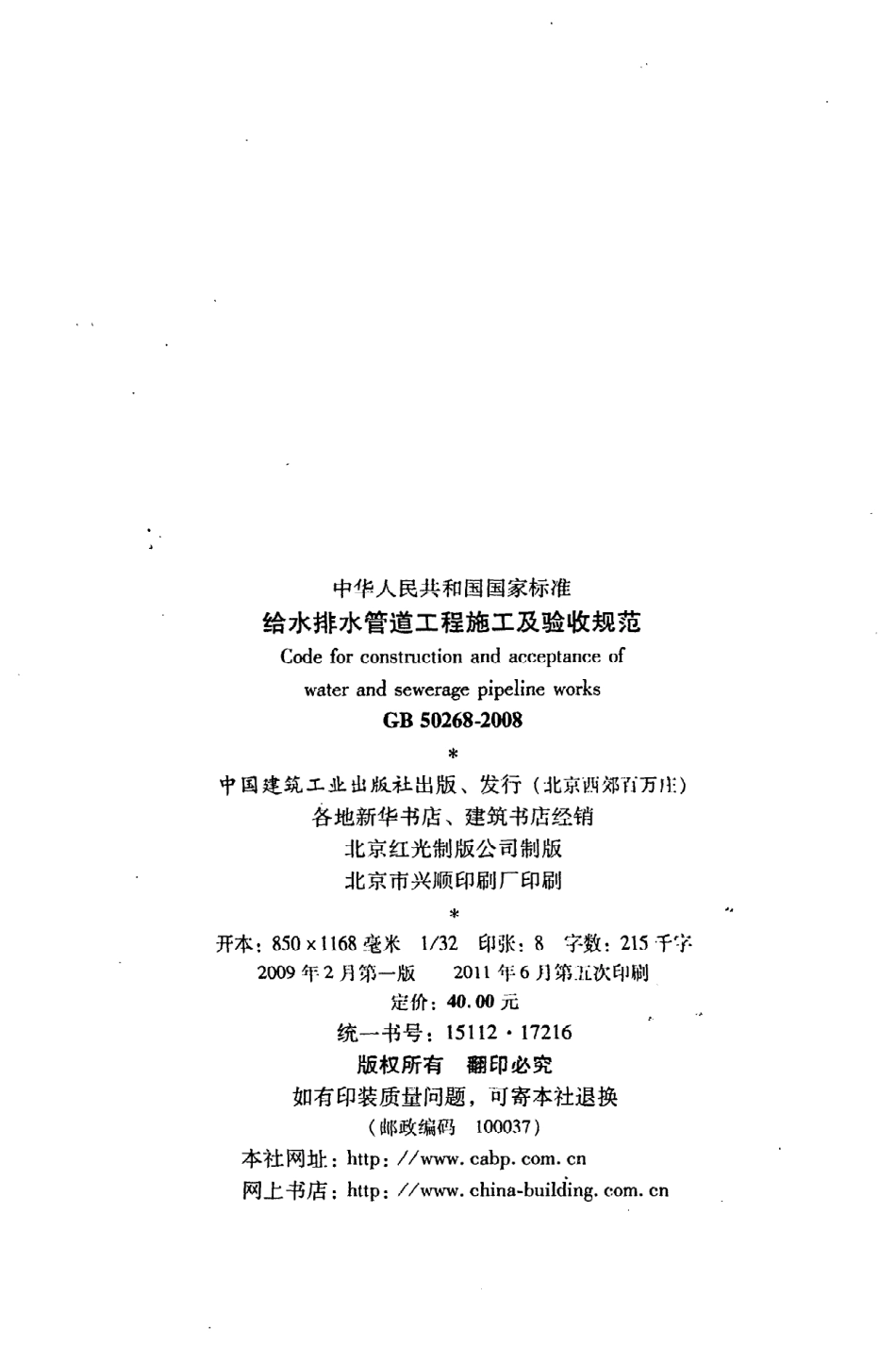

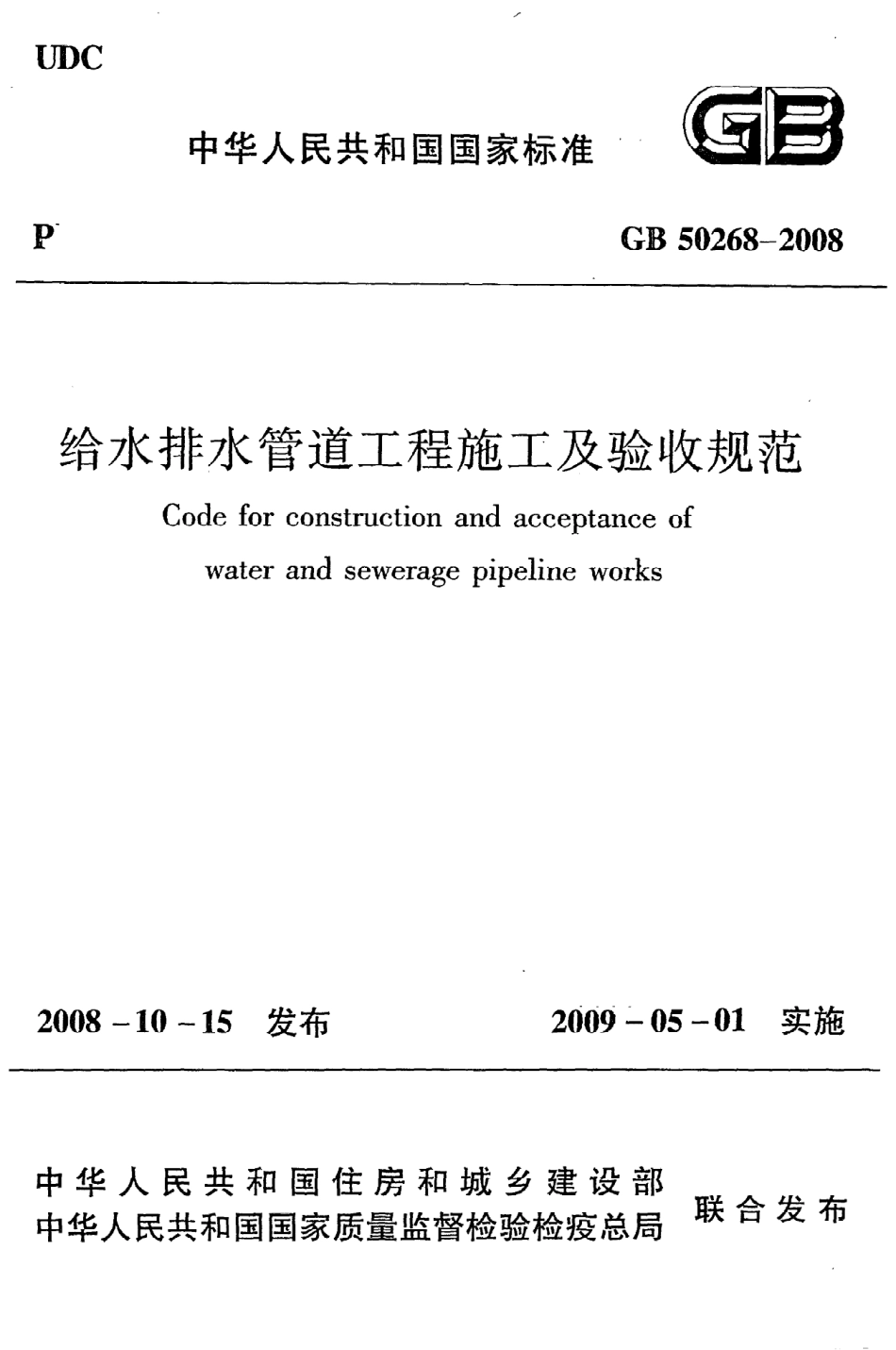

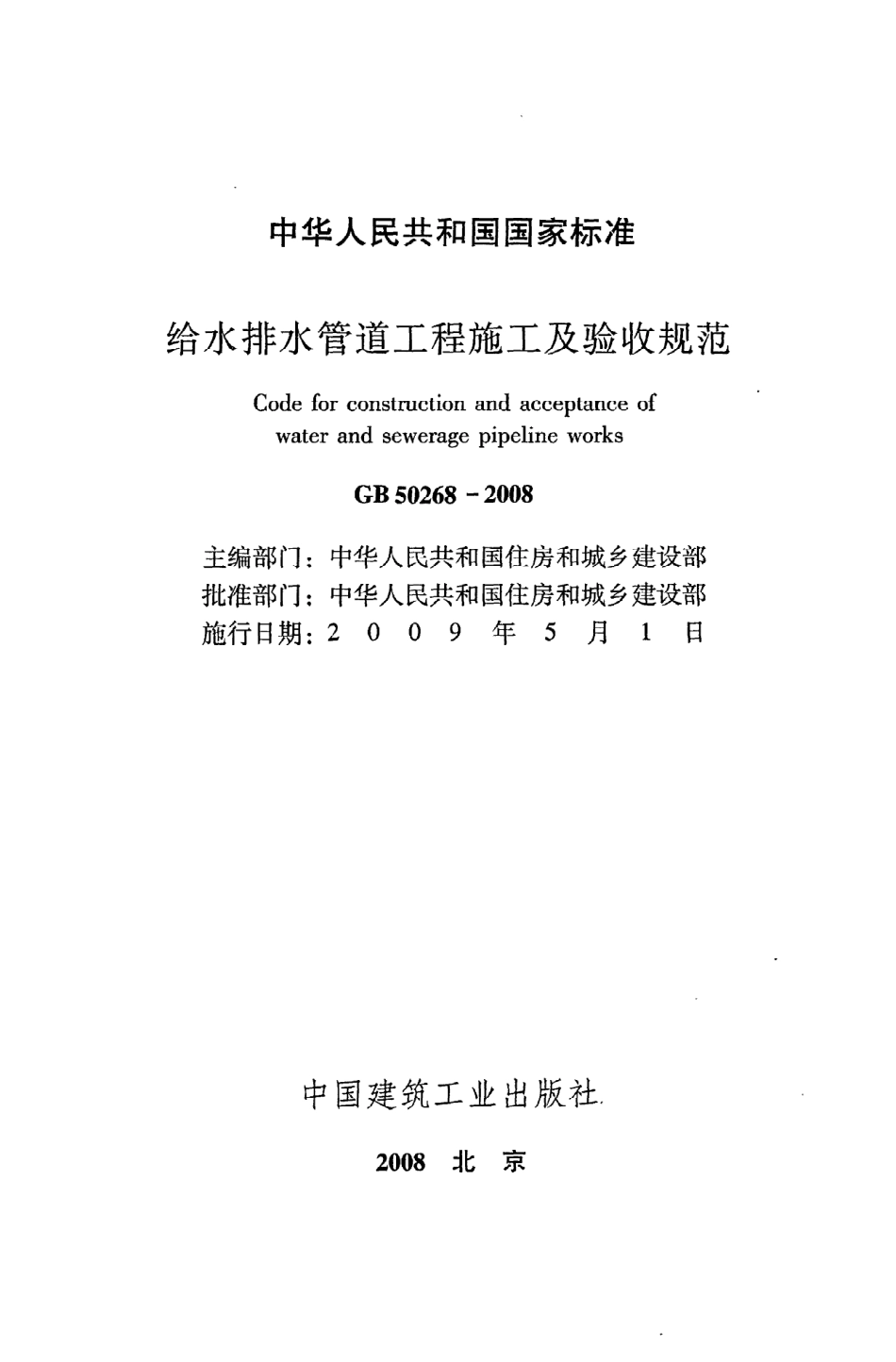

I刃 C中华人民共和 国国家标准督日PG B5 0 2 6 8一2 0 0 8给水排水管道工程施工及验收规范C odeforconstructionandacceptanceofwaterandseweragepipelineworks2 0 0 8一1 0一1 5发布2 0 0 9一0 5一0 1实施中 华 人民共和 国 住房和城 乡建 设部中华人民共和国国家质量监督检验检疫总局联 合 发 布中华人民共和 国国家标准给水排水管道工程施工及验收规范C odeforconstructionandacceptanceofwaterandseweragepipelineworksG B 5 0 2 6 8一2 0 0 8主编部门：批准部门：施行日期：中华人民共和国住房和城乡建设部中华人民共和国住房和城乡建设部200 9年5月l日中国建筑工业出版社，2 0 0 8北京中华人 民共和国国家标准给水排水管道工程施工及验收规范C edeforconstructionandacceptanceofwaterandseweragepipelineworksG B 5 0 2 6 8一0 0 8中国建筑工业出版社出版、发行（北京西郊百万庄）各地新华书店、建筑书店经销北京红光制版公司制版J 匕京市兴顺印刷厂印刷*开本：85 0 x11 6 8毫米l/3 2日J张：8字数：2 1 5千字2 0 0 9年2月第一版2 0 1 1年6月第五次印刷定价：4 0.0 0元户，统一书号：1 5 1 1 21 7 2 1 6版权所有翻印必究如有印装质量问题，可寄本社退换（邮政编码1 0 0 0 3 7)本社网址：llttP：刀。abP.C O mcn网上书店：http:/www.china一b,lildingcomcn中华人民共和国住房和城乡建设部公告第1 3 2号关于发布国家标准给水排水管道工程施工及验收规范的公告现批准给水排水管道工程施工及验收规范为国家标准，编号为G B5 0 2 6 8一2 0 0 8，自2 0 0 9年5月l日起实施。其中，第1.0.3、3.1.9、3.1.1 5、3.2.8、9.1.1 0、9.1.1 1条为强制性条文，必须严格执行。原给水排水管道工程施工及验收规范G B50 2 6 8一9 7和市政排水 管渠工程 质量 检验评 定标 准C J J 3一9 0同时废止。本规范由我部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国住房和城乡建设部2 0 0 8年1 0月1 5日前、曰本规范根据建设部关于印发二0 0四年工程建设国家标准制订、修订计划的通知（建标2 0 0 46 7号）的要求，由北京市政建设集团有限责任公司会同有关单位对给水排水管道工程施工及验收规范G B5 0 2 6 8一9 7进行修订而成。在修订过程中，编制组进行了的深人的调查研究和专题研讨，总结了我国各地给水排水管道工程施工与质量验收的实践经验，坚持了“验评分离、强化验收、完善手段、过程控制”的指导原则，参考了有关国内外相关规范，并以多种形式广泛征求了有关单位的意见，最后经审查定稿。本规范规定的主要内容有：总则、术语、基本规定、土石方与地基处理、开槽施工管道主体结构、不开槽施工管道主体结构、沉管和桥管施工主体结构、管道附属构筑物、管道功能性试验及附录。本规范 中以黑体字标志的条文为强制性条文，必须严格执行。本规范由住房和城乡建设部负责管理和对强制性条文的解释，由北京市政建设集团有限责任公司负责具体技术 内容的解释。为了提高规范质量，请各单位在执行本规范的过程中，注意总结经验和积累资料，随时将发现的问题和意见寄交北京市政建设集团有限责任公司（地 址：北京市海淀区三虎桥路6号，邮编：1 0 0 0 4 4;E一mail:）以供今后修订时参考。本规范主编单位、参编单位和主要起草人：主 编 单 位：北京市政建设集团有限责任公司参 编单位：上海市建设工程质量监督站公用事业分站北京城市排水集团有限责任公司天津市市政公路管理局北京市 自来水设计公司天津市 自来水集团有限公司北京市市政工程管理处北京市市政四建设工程有限责任公司上海市第二市政工程有限公司北京建筑工程学院广东工业大学重庆大学西安市市政设计研究院武汉市水务局武汉市给排水工程设计院有限公司新兴铸管股份有限公司主要起草人：焦永达苏耀军杨毅王洪臣应 到李强郑进玉曹洪林李俊奇岳秀平王和平蔡达袁观洁张勤王金良刘彦林游青城葛金科孙连元李绍海刘青目次1总则 12术语 一23基本规定 ，53.1施工基本规定 ，53.2质量验收基本规定 74土石方与地基处理 ，n4.1一般规定 1 14.2施工降排水 1 24.3沟槽开挖与支护 1 34.4地基处理 1 84.5沟槽回填，二气 ，1 94.6质量验收标准 2 35开槽施工管道主体结构 ，2 85.1一般规定 2 85.2管道基础 3 15.3钢管安装 3 35.4钢管内外防腐 ，3 85.5球墨铸铁管安装 4 65.6钢筋混凝土管及预（自）应力混凝土管安装 4 75.7预应力钢筒混凝土管安装 4 95.8玻璃钢管安装 5 15.9硬聚氯乙烯管、聚乙烯管及其复合管安装 5 35.1 0质量验收标准 5 46不开槽施工管道主体结构 6 76.1一般规定 6 766.2工作井 7 36.3顶管 7 76.4盾构 886.5浅埋暗挖，9 36.6定向钻及夯管 9 96.7质量验收标准 1 0 47沉管和桥管施工主体结构 1 2 67.1一般规定 ，1 2 67.2沉管 1 2 87.3桥管 1 3 87.4质量验收标准 ，1 4 08管道附属构筑物 1 5 18.1一般规定 ，15 18.2井室 15 18.3支墩 1 5 38.4雨水口 1 5 48.5质量验收标准，1 5 59管道功能性试验 1 5 99.1一般规定 1 5 99.2压力管道水压试验 16 09.3无压管道的闭水试验 16 69.4无压管道的闭气试验 1 6 99.5给水管道冲洗与消毒 ，1 7 0附录A给抖冰管道工程分项、分部、单位工程划分 1 7 2附录B分项、分部、单位工程质量验收记录 1 7 4附录C注水法试验 1 81附录D闭水法试验 1 82附录E闭气法试验 ，”1 84附录F混凝土结构无压管道渗水量测与评定方法 1 87附录G钢筋混凝土结构外观质量缺陷评定方法 1 9 07附录H聚氨醋（P U）涂层 1 9 1本规范用词说明 1 9 4附：条文说 明 1 9 51总则1.0.1为加强给水、排水（以下简称给排水）管道工程施工管理，规范施工技术，统一施工质量检验、验收标准，确保工程质量，制定本规范。1.0.2本规范适用于新建、扩建和改建城镇公共设施和工业企业的室外给排水管道工程的施工及验收；不适用于工业企业中具有特殊要求的给排水管道施工及验收。1.0.3给排水管道工程所用的原材料、半成品、成品等产品的品种、规格、性能必须符合国家有关标准的规定和设计要求；接触饮用水的产品必 须符合有关卫 生 要求。严禁使用国家明令淘汰、禁用的产品。1.0.4给排水管道工程施工与验收，除应符合本规范的规定外，尚应符合国家现行有关标准的规定。2术语2.0.1压力管道pressurepipeline本规范指工作压力大于或等于O,I M P a的给排水管道。2.0.2无压管道non-pressurepipeline本规范指工作压力小于0.I M P a的给排水管道。2.0.3刚性管道rigidpipeline主要依靠管体材料强度支撑外力的管道，在外荷载作用下其变形很小，管道的失效是由于管壁强度的控制。本规范指钢筋混凝土、预（自）应力混凝土管道和预应力钢筒混凝土管道。2.0.4柔性管道flexiblepipeline在外荷载作用下变形显著的管道，竖向荷载大部分由管道两侧土体所产生的弹性抗力所平衡，管道的失效通常由变形造成而不是管壁的破坏。本规范主要指钢管、化学建材管和柔性接口的球墨铸铁管管道。2.0.5刚性接口rigidjointofpipelines不能承受一定量的轴向线变位和相对角变位的管道接口，如用水泥类材料密封或用法兰连接的管道接口。2.0.6柔性接口flexibleiointofpipelines能承受一定量的轴向线变位和相对角变位的管道接口，如用橡胶圈等材料密封连接的管道接口。2.0.7化学建材管chemicalmaterialpipelines本规范指玻璃纤维管或玻璃纤维增强热固性塑料管（简称玻璃钢管）、硬聚氯乙烯管（U P V C）、聚乙烯管（P E）、聚丙烯管(P P）及其钢塑复合管的统称。2.0.8管渠canal;ditch;channel指采用砖、石、混凝土砌块砌筑的，钢筋混凝土现场浇筑的或采用钢筋混凝土预制构件装配的矩形、拱形等异型（非圆形）断面的输水通道。2.0.9开槽施1trenchinstallation从地表开挖沟槽，在沟槽内敷设管道（渠）的施工方法。2.0.1 0不开槽施工trenchlessinstallation在管道沿线地面下开挖成形的洞内敷设或浇筑管道（渠）的施工方法，有顶管法、盾构法、浅埋暗挖法、定向钻法、夯管法等。2.0.1 1管道交叉处理pipelinecrossprocessing指施工管道与既有管线相交或相距较近时，为保证施工安全和既有管线运行安全所进行的必要的施工处理。2.0.1 2顶管法pipejackingmethod借助于顶推装置，将预制管节顶人土中的地下管道不开槽施工方法。2.0.1 3盾构法S hieldmethod采用盾构机在地层中掘进的同时，拼装预制管片或现浇混凝土构筑地下管道的不开槽施工方法。2.0.1 4浅埋暗挖法shallowundercuttingmethod利用土层在开挖过程中短时间的自稳能力，采取适当的支护措施，使围岩或土层表面形成密贴型薄壁支护结构的不开槽施工方法。2.0.1 5定向钻法directionaldrillingmethod利用水平钻孔机钻进小口径的导向孔，然后用回扩钻头扩大钻孔，同时将管道拉人孔内的不开槽施工方法。2.0.1 6夯管法piperammingmethod利用夯管锤（气动夯锤）将管节夯人地层中的地下管道不开槽施工方法。2.0.1 7沉管法sunkenpipelinemethod;immersedpipelinemethod将组装成一定长度的管段或钢筋混凝土密封管段沉入水底或3水底开挖的沟槽内的水底管道铺设方法，又称沉埋法或预制管段沉埋法。2.0.1 8桥管法bridgingpipelinemethod以桥梁形式跨越河道、湖泊、海域、铁路、公路、山谷等天然或人工障碍专用的管道铺设方法。2.0.1 9工作井workingshaft用顶管、盾构、浅埋暗挖等不开槽施工法施工时，从地面竖直开挖至管道底部的辅助通道，也称为工作坑、竖井等。2.0.2 0管道严密性试验leaktest对已敷设好的管道用液体或气体检查管道渗漏情况的试验统称。2.0.2 1压力管道水压试验waterpressuretestforpressurepipeline以水为介质，对已敷设的压力管道采用满水后加压的方法，来检验在规定的压力值时管道是否发生结构破坏以及是否符合规定的允许渗水量（或允许压力降）标准的试验。2.0.2 2无压管道闭水试验waterobturationtestfornoopres-surepipeline以水为介质对已敷设重力流管道（渠）所做的严密性试验。2,0.2 3无压管道闭气试验pneumaticpressuretestfornon-pressurepipeline以气体为介质对已敷设管道所做的严密性试验。3基 本 规 定3.1施工基本规定3.1.1从事给排水管道工程的施工单位应具备相应的施工资质，施工人员应具备相应的资格。给排水管道工程施工和质量管理应具有相应的施工技术标准。3.1.2施工单位应建立、健全施工技术、质量、安全生产等管理体系，制订各项施工管理规定，并贯彻执行。3.1.3施工单位应按照合同文件、设计文件和有关
