GB 50108-2008 地下工程防水技术规范.pdf

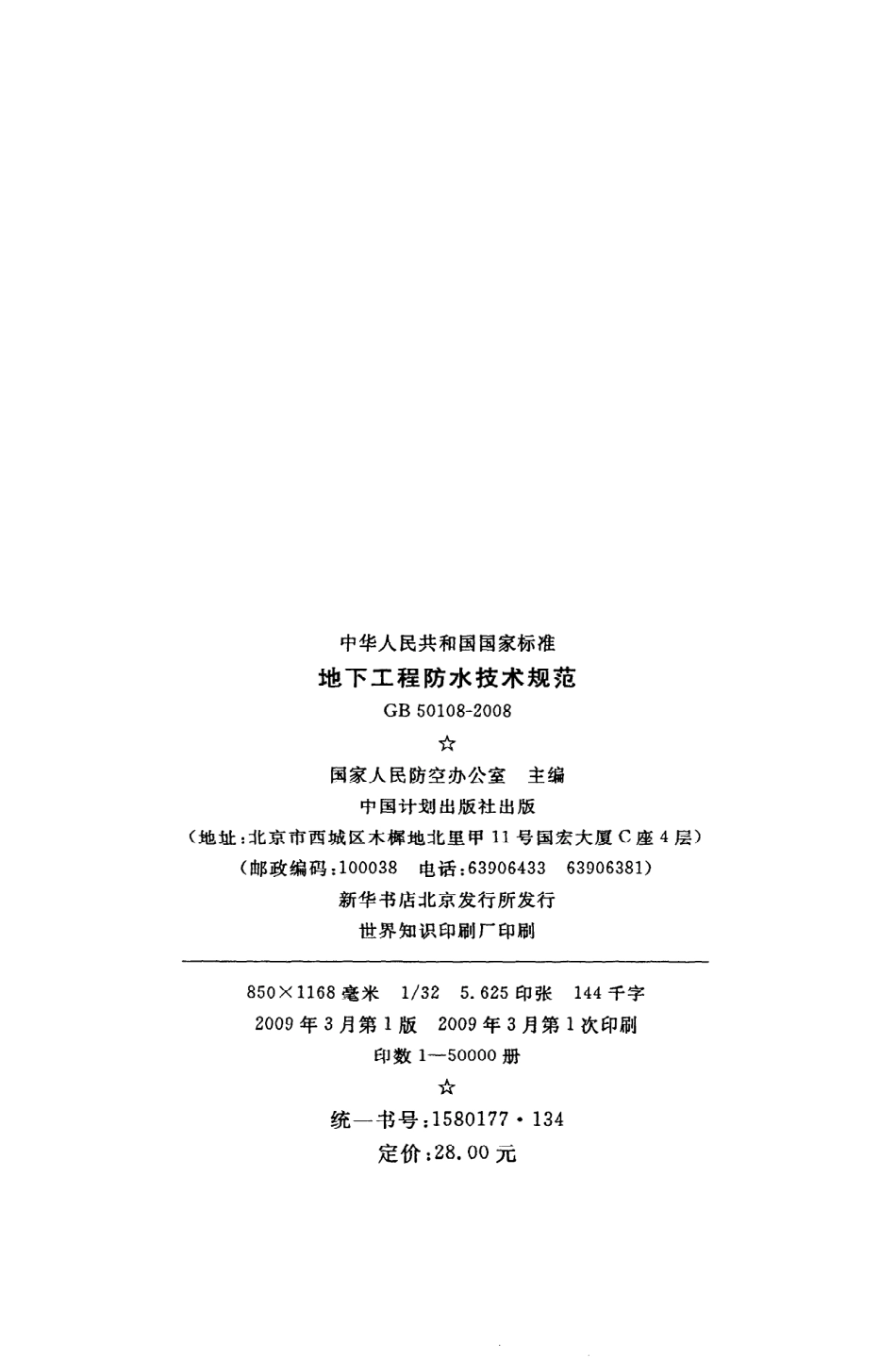

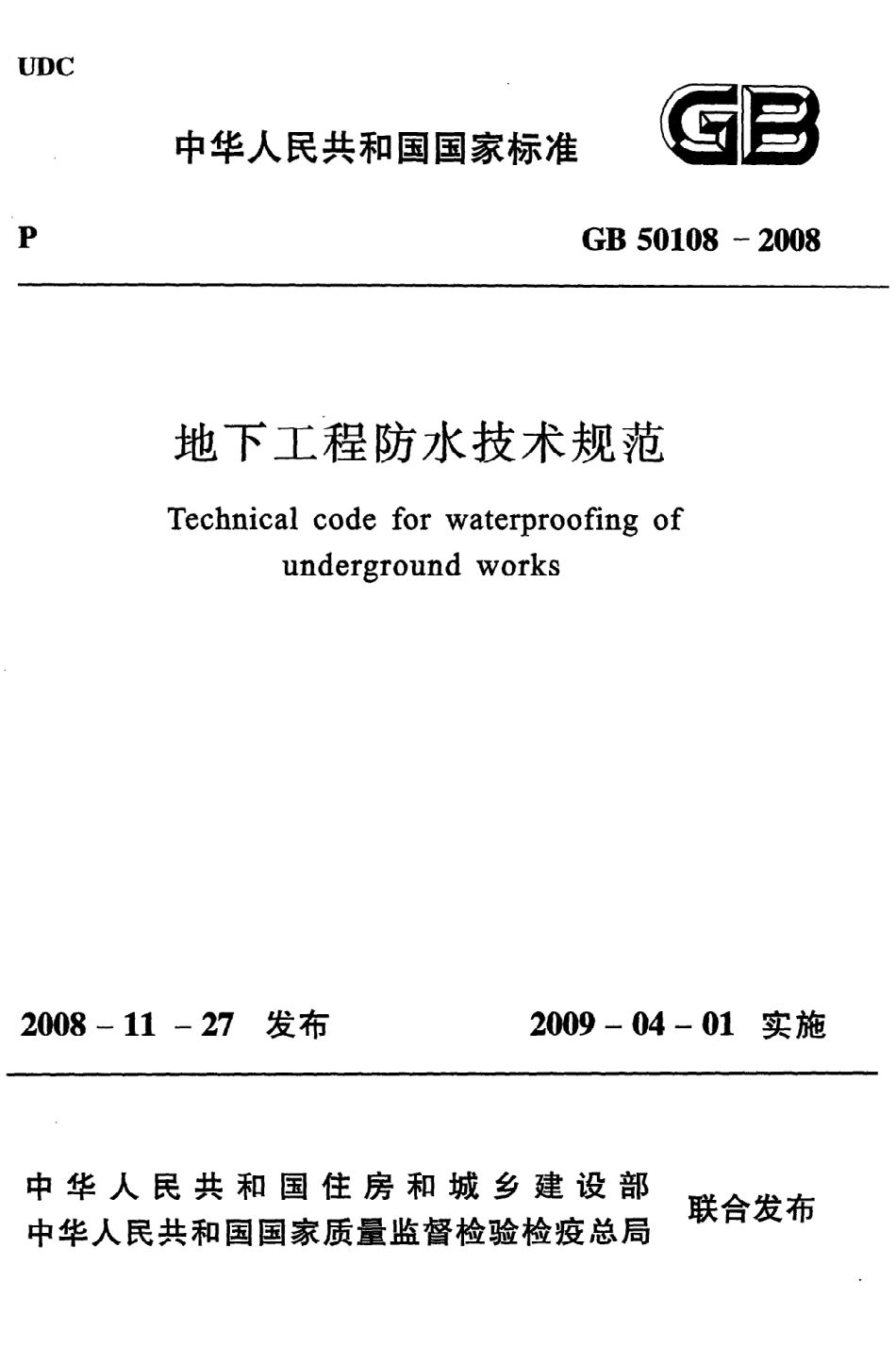

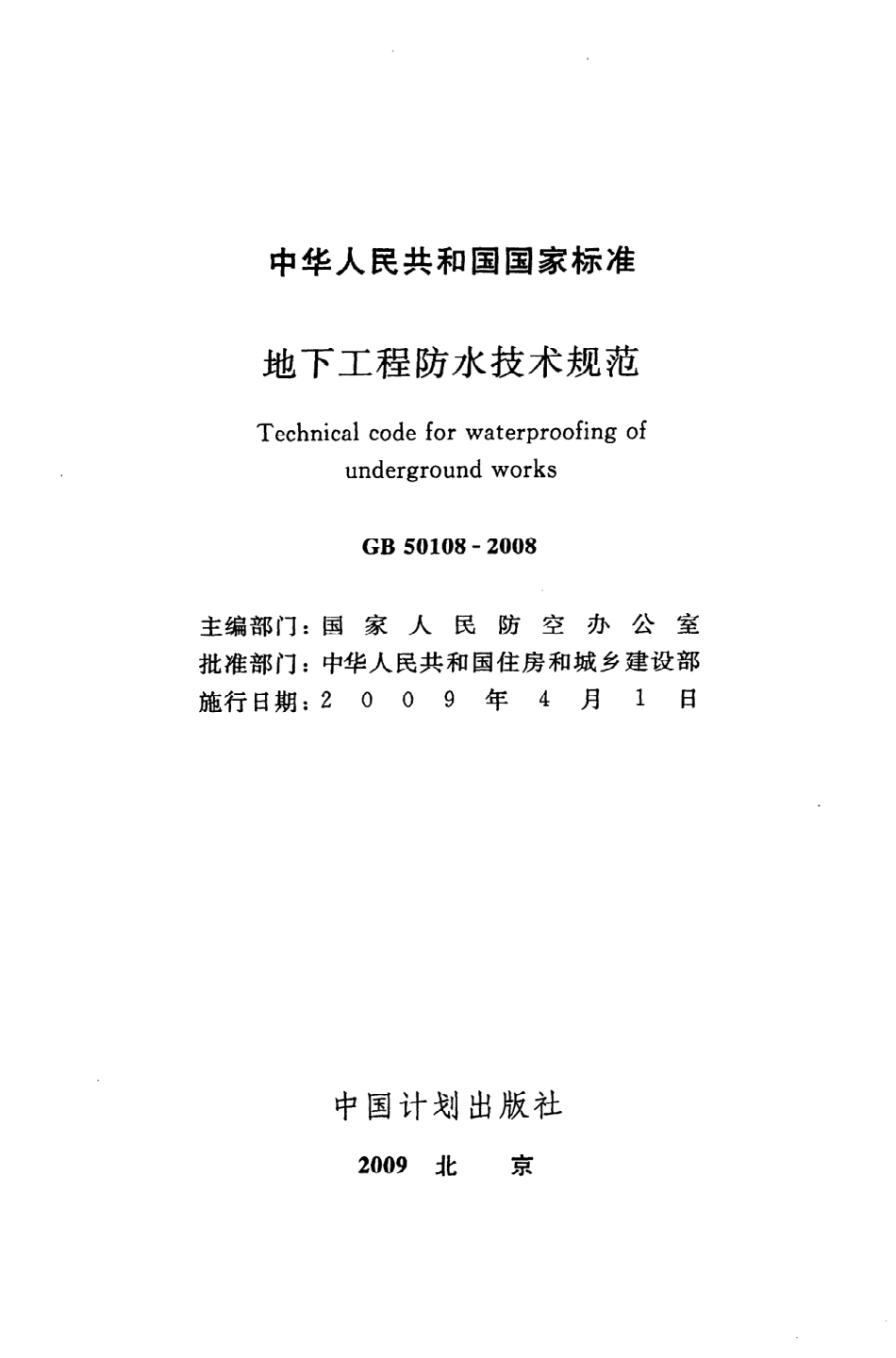

U D C中华人民共和国国家标准场冒PG B5 0 1 0 8一2 0 0 8地下工程 防水技术规范T echnicalcodeforwaterproofingofundergroundworks2 0 0 8一1 1一2 7发布2 0 0 9一0 4一0 1实施中 华人 民共和 国 住房和城乡 建 设 部中华人 民共和 国国家质量监督检验检疫总局联合发布中华人 民共和 国国家标准地下工程防水技术规范T echnicalcodeforwaterproofingofundergroundworksG B5 0 1 0 8一2 0 0 8主编部门：国家人民防空办公室批准部门：中华人 民共和 国住房和城乡建设部施行日期：200 9年4月1日中国计划 出版社2 0 0 9北京中华人 民共 和国 国家标准地 下工程 防水技术 规范G B5 0 1 0 8一2 0 0 8国家人 民防空办公室主编中国计划 出版社 出版（地址：北 京市西城 区木杯地北里 甲n号 国宏大厦C座4层）（邮政编码：1 0 0 0 3 8电话：6 3 9 0 6 4 3 36 3 9 0 6 3 81)新华书店北京发行所发行世界 知识 印刷 厂印刷85 0X1 1 6 8毫米1/3 25.6 2 5印张1 4 4千字2 0 0 9年3月第l版2 0 0 9年3月第l次 印刷印数1一5 0 0 0 0册统一书号：1 5 80 1 7 71 3 4定价：2 8.0 0元中华人民共和 国住房和城乡建 设部公告第1 7 2号住房和城乡建设部关于发布国家标准地下工程防水技术规范的公 告现 批准地 下工程防水 技 术 规 范为国家标 准，编号 为G B5010 8一20 0 8，自2 0 0 9年4月l日起实施。其 中，第3.1.4、3.2.1、3.2.2、4.1.2 2、4.1.2 6(1、2）、5.1.3条（款）为强制性条文，必须严格执行。原地下工程防水技术规范 G B5 0 1 0 8一2 0 0 1同时废止。本规范由我部标准定额研 究 所 组 织中国计划出版 社 出版 发行。中华人 民共和 国住房 和城 乡建设部二0 0 八年十一月二十七 日.J J 汤 几月lJ吕本规范是 根 据建设 部“关于印发 2 0 0 5年工程建设标准 规范制定、修订计划（第一批）)）的通知”建标函 2 0 0 5 84号 的要求，由总参工程 兵科研三所会同有关单位，对国家标准地下工程防水技术规范 G B5010 8一20 0 1进行修订 的基础上编制完成的。本规范共分1 0章，主 要内容包括：总则；术语；地 下工程 防水设计；地 下工程 混凝 土结构主体防水；地 下工程 混凝 土结构细部构造防水；地 下工程排水；注浆防水；特殊施工法 的结构防水；地下工程渗漏水治理；其他规定。本次修编的主要内容是：提高了防水等级为二级的地 下工程防水标准；增加新的防水材料和防水施工技术；与国内外相关规范协调与接轨；重视结构耐 久性和 环境保护；淘汰落后 的防水材料，对不适应国家发展 要求的条文进行修改。本规范中以黑体字标志的条文为强制性条文，必须严格执行。本规范由住房和 城 乡建设部负责管理 和 对 强制性条文 的解释，由国家人 民防空办公室负责日常管理，由总参工程兵科研三所负责具体技术内容的解释。本规范在执行过 程中，请各单位结合工程实践，认真总结经验，注意积累资料，随 时将意见 和建议反馈给总参工程 兵科研三所（地 址：河南洛阳，总参工程兵科研三所，邮政编码：4 7 1 0 2 3)，以供今后修订 时参考。本规 范 主编单位、参编单位和 主要起草人：主 编 单 位：总参工程兵科研三所参编 单 位：山西建筑工程（集团）总公 司中冶集团建筑研 究 总院上海市隧道工程轨道交通设计研究院中铁工程设计咨询集团有限公 司中国建筑科学研究院中铁隧道集团有限公 司科研所深圳大学建筑设计研究院中国建筑业协会建筑防水分会北 京城建设计研究总院有 限责任公 司中国建筑防水材料工业协会主要起草人：冀文政朱忠厚张玉玲朱祖熹姚源道李承刚李治国蔡庆华雷志梁张道真曲慧郭德友卓越哈成德沈秀芳潘水艳目次1总则 ，（1)2术语 （2)3地 下工程 防水设计 （5)3.1一般规定 ，（5)3.2防水等级 （6)3.3防水设 防要求 （7)4地 下工程 混 凝 土结构主体防水 （1 0)4.1防水混凝土 ，（1 0)4.2水泥砂浆防水层 ，（1 7)4.3卷材防水层 （1 9)4.4涂料 防水层 ，（2 7)4.5塑料 防水板 防水层 （3 1)4.6金属 防水层 （3 4)4.7膨 润土防水材料 防水层 （3 5)4.8地下工程种植顶板防水 （3 8)5地下工程 混凝土结构细部构造 防水 ，（4 1)5.1变形缝 （4 1)5.2后浇带 （4 6)5.3穿墙管（盒），4 9)5.4埋设件 一（5 1)5.5预 留通道接头 ，（5 2)5.6桩头 （5 3)5.7孔口 ，（5 5)5.8坑、池 ，（5 6)l6地 下工程排水 （5 7)6.1一般规定 （5 7)6.2设计 （5 7)6.3材料 ，（6 2)6.4施工 ，（6 3)7注浆防水 （6 4)7.1一般规定 ，（6 4)7.2设计 （6 5)7.3材料 ，（6 5)7.4施工 ，（6 6)8特殊施工法的结构防水 ，（6 8)8.1盾构法隧道 （6 8)8.2沉井 （7 2)8.3地下连续墙 （7 3)8.4逆筑结构 （7 5)8.5锚喷支护 ，（7 6)9地下工程渗漏水治理 （7 8)9.1一般规定 ，（7 8)9.2方案设计 ，（7 8)9.3治理材料 ，（7 9)9.4施工 ，（80)1 0其他规定 ，（81)附录A安全与环境保护 ，（83)本规范用词说明 （84)附：条文说明 （85)1总则1.0.1为使地 下工程 防水的设计和 施工符合确保质 量、技术先进、经济合理、安全适 用 的要求，制定本规范。1.0.2本规范适 用 于工业与民用建筑地 下工程、防护工程、市政隧道、山岭及水底隧道、地 下铁道、公路隧道等地 下工程防水的设计和施工。1.0.3地 下工程 防水的设计和施工应遵循“防、排、截、堵相结合，刚柔相济，因地制宜，综合治理”的原则。1.0.4地 下工程防水的设计和施工应符合环境保护的要求，并应采取相应措施。1.0.5地 下工程的防水，应积极采用 经 过 试验、检测和鉴定并经实践检验质量 可靠的新材料、新技术、新工艺。1.0.6地 下工程防水的设计和施工，除应符合本规范外，尚应符合国家现行有关标准的规定。2术语2.0.1胶凝材料cementitiousmaterial,orbinder用 于配制混凝土的硅酸盐水泥及粉煤灰、磨细矿渣、硅粉等矿物掺合料 的总称。2.0.2水胶比water tobinderratio混凝土配制时的用水量与胶凝材料总量 之 比。2.0.3可操作时间operationaltime单组分材料从容器打开或多组 分 材 料从混合起，至不适 宜施工的时 间。2.0.4涂膜抗渗性impermeabilityof filmcoating涂料固化后 的膜体抵抗 地下水渗透 的能力。2.0.5涂膜耐水性waterresistanceof filmcoating涂料固化后的膜体在水长期浸泡下保持各种性能指标的能力。2.0.6聚合物水泥防水涂料polymercementwaterpr0 0 fcoat-ing以聚合物乳液和水 泥 为 主要 原 料，加人其他 添加剂制成 的双组分 防水 涂料。2.0.7高分子自粘胶膜 防水卷材self一adhesivewaterO 0 fingmembranewithmacromolecularcarrier以合成高分子片材为底膜，单面覆有高分子 自粘胶膜层，用 于预铺反粘法施工的防水卷材。2.0.8预铺 反粘法pre一appliedfullbondinginstallation将覆有高分子 自粘胶 膜 层 的防水 卷 材 空铺在基 面上，然 后 浇筑结构混凝 土，使混凝土浆料 与卷 材胶膜层紧密结合的施工方法。22.0.9自粘聚合物改性沥青 防水卷材self一adberingpolymermodifiedbituinousworteroofsheet以高聚物 改性 沥青为主体材 料，整体具有 自粘性 的防水卷材。2.0.1 0暗钉 圈concealednailwasher设 置 于基层 表 面，并由与塑料防水板 相热焊 的材料组成，用于固定塑料防水板 的垫 圈。2.0.1 1无钉铺设non一nailslayouts将塑料防水板 通 过热焊固定于 暗钉圈或悬挂在基层上 的一种铺设方法。2.0.1 2背衬材料backingmaterial用 于控制密封材料的嵌缝 深度，防止密封材 料 和接缝底部粘结而设 置 的可变形材料。2.0.1 3预 注浆pre一grouting工程 开挖前使浆液预先充填围岩裂隙，以达到堵塞水流、加固围岩的 目的所 进行的注浆。2.0.1 4衬砌前 围岩注浆surroundinggroundgroutingbeforelining工程 开挖后，在衬砌前对 毛 洞的围岩加固和止水所 进行的注浆。2.0.1 5回填注浆back一fillgrouting在工程 衬 砌 完成 后，为充填 衬砌 和 围岩 间空 隙所进行 的注浆。2.0.1 6衬砌 后 围 岩 注浆surroundinggroundgroutingafterlining在回填注浆后需 要增 强衬砌 的防水能 力 时，对 围岩进行的注浆。2.0.1 7凝 胶 时 间geltime浆液 自配制或混合时起 至 不流动时的时间。2.0.1 8复合管片compositesegment钢板与混凝土复合制成的管片。32.0.1 9密封垫gasket由工厂加工预制，在现场粘贴于管片密封垫沟槽内，用 于管片接缝防水的密封材料。2.0.2 0螺孔密封圈boltholesealingwasher为防止管片螺栓孔渗漏水而设 置 的密封垫 圈。3地 下工程 防水设计3.1一般 规 定3.1.1地 下工程应进行防水设计，并应做到定级准确、方案可靠、施工简便、耐久适用、经济合理。3.1.2地 下工程防水方案应根据工程规划、结构设计、材料选择、结构耐 久性 和施工 工艺等确定。3.1.3地 下工程 的防水设计，应根据地表水、地 下水、毛细管水等的作用，以及 由于人为因素引起 的附近水文 地质 改变的影 响确定。单建式的地下工程，宜采用 全封闭、部分封闭的防排水设计；附建式的全 地 下或半地 下工程 的防水设防高度，应高出室外地坪高程5 0 0 mm以上。3.1.4地 下工程迎水面 主体结构 应 采用 防水 混凝土，并应根据 防水等级的要求采取 其他 防水措 施。3.1.5地 下工程的变形 缝（诱导缝）、施工缝、后 浇带、穿墙管（盒）、预埋件、预 留通 道接头、桩头等细部构造，应加强防水措施。3.1.6地 下工程的排水管沟、地漏、出人口、窗井、风井等，应采取防倒灌措 施；寒冷 及严寒 地区的排水 沟应 采取 防冻措施。3.1.7地 下工程的防水设计，应根据工程 的特点和需要搜集下列资料：1最高地 下水位的高程、出现 的年代，近几 年的实际水位高程 和随季节变化情况；2地 下水类型、补给来源、水质、流量、流向、压力；3工程 地质构造，包括岩层走向、倾角、节理 及裂隙，含水地层的特性、分布情况 和渗透系数，溶洞 及陷穴，填土 区、湿陷性土和膨胀土层等情况；54历年气温变化情况、降水量、地层冻结深度；5区域地形、地貌、天然水流、水库、废弃坑井以及地表水、洪水和给水排水系统资料；6工程所在区域的地震烈度、地热，含瓦斯等有害物质的资料；7施工技术水平和材料来源。3.1.8地下工程 防水设计，应包括 下列 内容：1防水等级 和设防要求；2防水混凝土 的抗渗等级 和其他技术指标、质量保证措施；3其他防水层选用 的材料及其技术指标、质量保证措施；4工程细部构造 的防水措施，选 用的材料及其技术指
