GB 50255-2014 电气装置安装工程 电力变流设备施工及验收规范.pdf

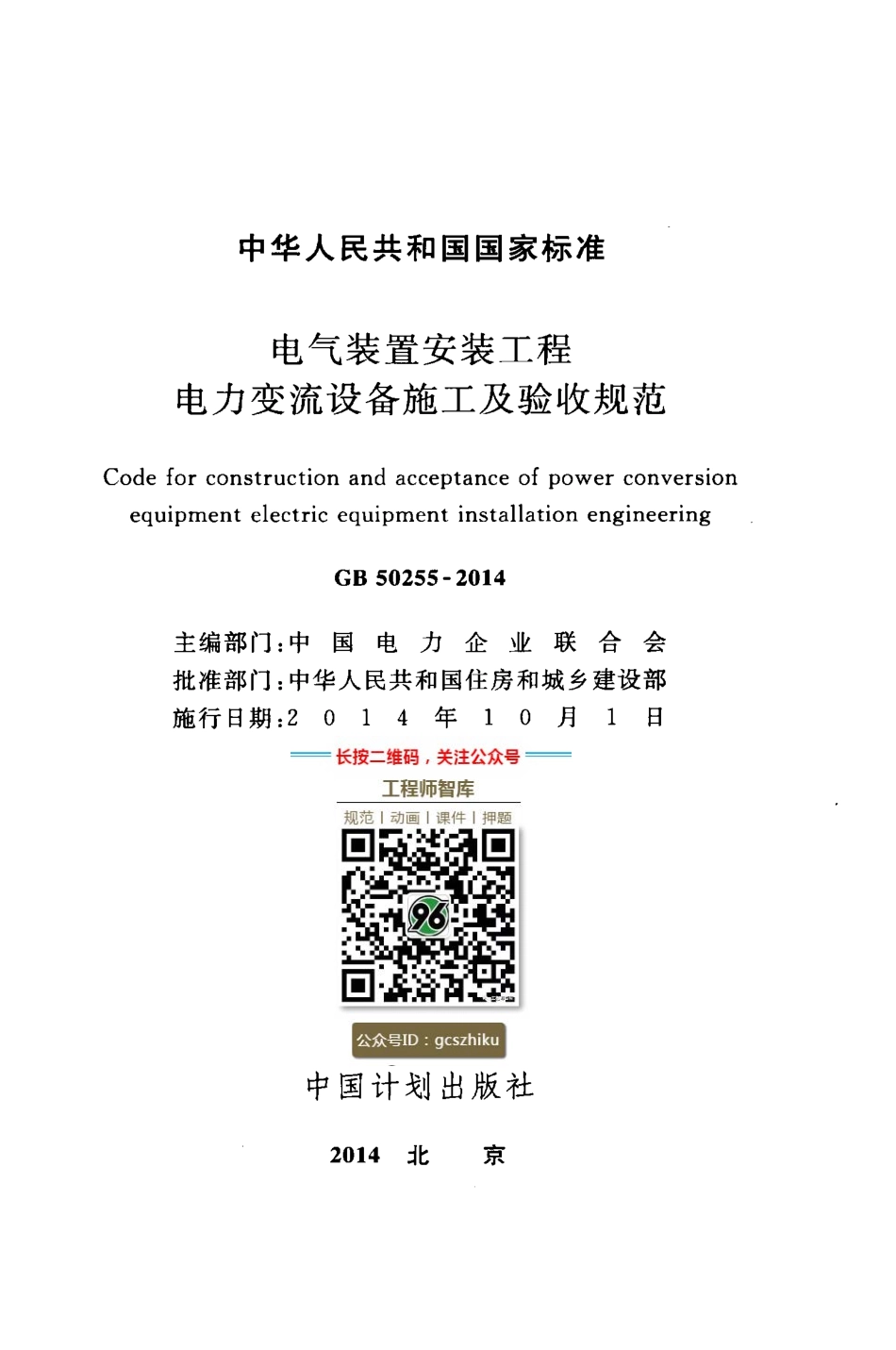

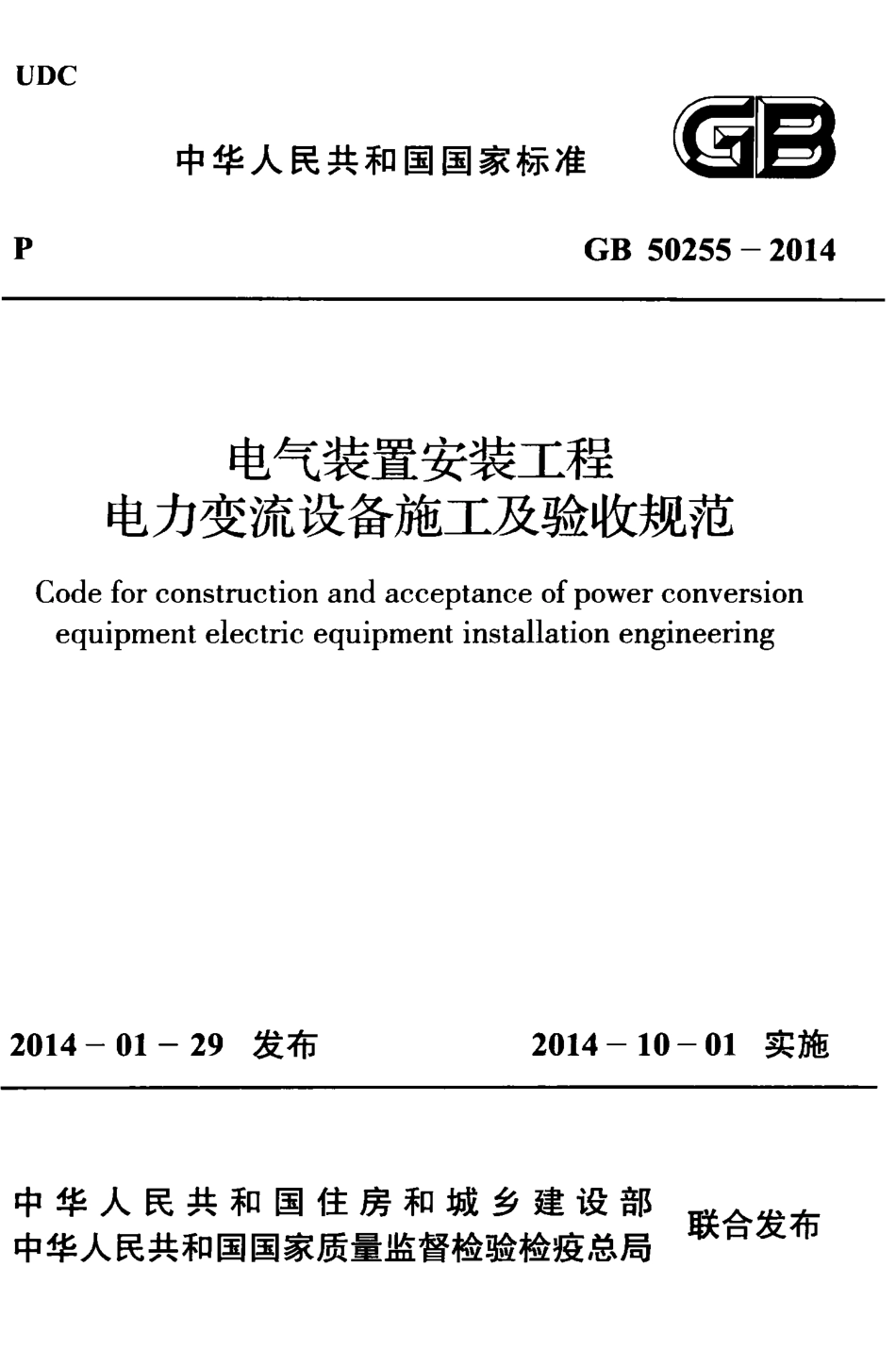

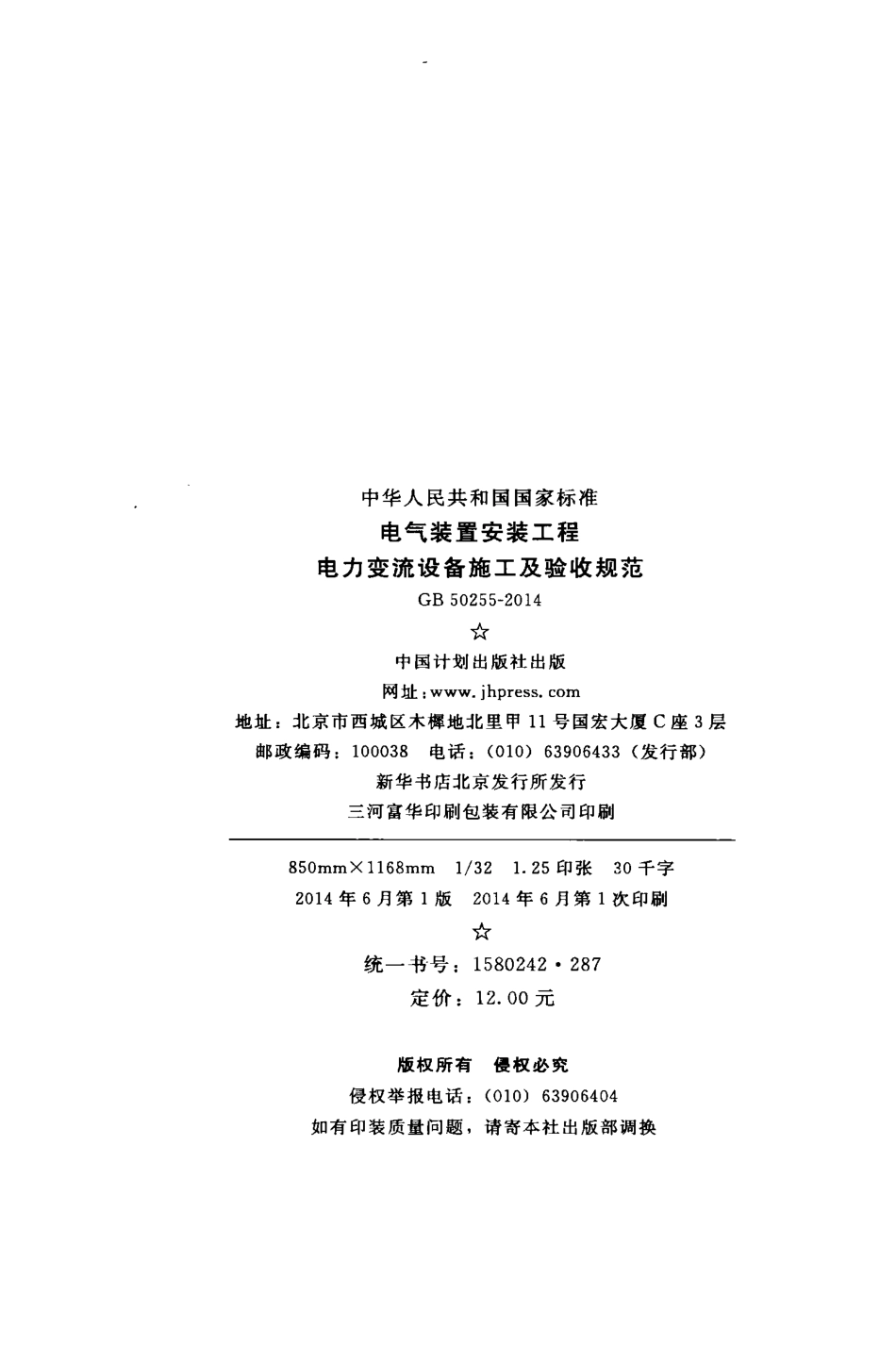

UDC中华人民共和国国家标准P G B 5 025 5 -2014电气装置安装工程 电力变流设备施工及验收规范Code for construction and acceptance of power conversion equipment electric equipment installation engineering2014 -01-29 发布 2014-10-01 实施中 华 人 民 共 和 国 住 房 和 城 乡 建 设 部 中华人民共和国国家质量监督检验检疫总局中华人民共和国国家标准电气装置安装工程 电力变流设备施工及验收规范C o d e f o r c o n s t ruc t i o n a n d a c c e p t a n c e o f p o we r c o n ve rs i o n e q ui p me n t e l e c t ri c e q ui p me n t i n s t a l l a t i o n e n g i n e e ri n gG B 5 0 2 5 5-2 0 1 4主编部门：中国电力企业联合会 批准部门：中华人民共和国住房和城乡建设部 施行日期：2 0 1 4 年1 0月1日中国计划出版社2 0 1 4 北 京中华人民共和国国家标准 电气装置安装工程 电力变流设备施工及验收规范G B 5 025 5-2014中国计划出版社出版 网址：www.j h p re s s.c o m 地 址：北京市西城区木樨地北里甲11号国宏大厦C座 3 层 邮政编 码：100038 电话：（010)6 39 06 4 33(发行部）新华书店北京发行所发行 三河富华印刷包装有限公司印刷8 5 0 m m X 116 8 mm 1/32 1.25 印张 30 千字 2014 年 6月 第 1 版2014 年 6月 第 1 次印刷统一书号：15 8 024 2.28 7 定价：12.00元版权所有侵权必究侵权举报电话：（010)6 39 06 4 04如有印装质量问题，请寄本社出版部调换中华人民共和国住房和城乡建设部公告第320号关于发布国家标准 电气装置安装工程电力变流设备 施工及验收规范的公告现 批 准 电 气 装 置 安 装 工 程 电 力 变 流 设 备 施 工 及 验 收 规 范为国家标准，编号为G B 5 025 5 2014，自 2014 年 1 0 月 1 日起实施。其中，第 4.0.4 条为强制性条文，必须严格执行。原 电 气 装 置 安 装 工 程 电 力 变 流 设 备 施 工 及 验 收 规 范 G B 5 025 5 9 6 同时废止。本规范由我部标准定额研究所组织中国计划出版社出版 发行。中华人民共和国住房和城乡建设部 2 0 1 4 年 1月 2 9 日本规范是根据住房和城乡建设部 关于印发 2009 年工程建 设标准规范制订、修订计划 的通知（建标 2009 8 8 号）的要求，由中国电力企业联合会、葛洲坝集团电力有限责任公司会同有关 单位在 电 气 装 置 安 装 工 程 电 力 变 流 设 备 施 工 及 验 收 规 范 G B 5 025 5 9 6 的基础上进行修订而成的。本规范在修订过程中，修订组经广泛调查研究，认真总结实践 经验，并广泛征求意见，最后经审查定稿。本规范共分7章。主要技术内容是：总则、术语、基本规定、电 力变流设备的安装、冷却系统的安装、电力变流设备的试验、工程 交接验收。与原规范相比较，本次修订主要包括以下内容：1.调整了本规范的适用范围；2.增加了术语、基本规定两章，并调整原章节次序；3.对电力变流设备的安装提出新的要求，并作了明确规定；4.对 冷 却 系 统 的 安 装 分 类 别 提 出 新 的 要 求，并作了明确 规定；5.对电力变流设备的试验项目作了调整。本规范以黑体字标志的条文为强制性条文，必须严格执行。本规范由住房和城乡建设部负责管理和对强制性条文的解 释，由中国电力企业联合会负责日常管理，由葛洲坝集团电力有限 责任公司负责具体技术内容的解释。在本规范执行过程中，请各 单位结合工程实践，认真总结经验，如发现需要修改或补充之处，请将意见和建议邮寄中国电力企业联合会(地址：北京市西城区白 广路二条1 号，邮编：1007 6 1)，以供今后修订时参考。本规范主编单位、参编单位、参加单位、主要起草人和主要审.:主 编 单 位：葛洲坝集团电力有限责任公司 中国电力科学研究院 参 编 单 位：江苏省送变电公司 山东送变电工程公司国家电网公司直流建设分公司 参 加 单 位：广州高澜节能技术股份有限公司 中国电器科学研究院有限公司主要起草人:龚祖春姚卫星徐 军王 微张 诚刘世华田 晓荆 津主要审查人:刘文鑫赵殿林陈发宇张鞍生冷明全丁小松王 敏何冠恒杨佐琴潘广锋翟大海许建军尹志民2术 语 3基本规定 4 电力变流设备的安装 5 冷却系统的安装 6 电力变流设备的试验6.1 一般规定6.2 电力变流设备的试验 7 工程交接验收 本规范用词说明 引用标准名录 附:条文说明Contents1 G e n e ra l p ro vi s i o n s .2 T e rms .3 B a s i c re q ui re me n t.4 P o we r c o n ve rs i o n e q ui p me n t i n s t a l l a t i o n5 C o o l i n g s y s t e m i n s t a l l a t i o n.6 P o we r c o n ve rs i o n e q ui p me n t t e s t .6.1 G e n e ra l re q ui re me n t s .6.2 P o we r c o n ve rs i o n e q ui p me n t t e s t.7 A c c e p t a n c e o f t ra n s f e r p ro j e c t .E x p l a n a t i o n o f wo rd i n g i n t h i s c o d e .L i s t o f q uo t e d s t a n d a rd s .A d d i t i o n ：E x p l a n a t i o n o f p ro vi s i o n s .1 总 则1.0.1 为保证电力变流设备安装工程的施工质量，促进施工技术 水平的提高，确保变流设备安全稳定运行，制定本规范。1.0.2 本规范适用于除电力系统高压直流输电和柔性交流输电 以外的电力变流设备的施工、调试及验收。1.0.3电力变流设备的施工、调试及验收除应符合本规范外，尚 应符合国家现行有关标准的规定。2术 语2.0.1 电力变流设备 p o we r c o n ve rs i o n e q ui p me n t包括电力电子变流器和变流器自身运行必要的辅助装置，以 及不能进行物理拆分的其他专用的应用部件的设备。2.0.2 柔性交流输电 f l e x i b l e A C t ra n s mi s s i o n基于电力电子设备或其他静止控制设备来增强系统的可控性 和功率传输能力的交流输电方式。2.0.3 电力半导体器件 p o we r s e mi c o n d uc t o r d e vi c e在电力变流设备中使用的半导体器件，它包括各种整流二极 管、晶闸管、晶体管、半导体模块和组件等。2.0.4 快速溶断器 ra p i d f us e在规定的条件下，能快速切断故障电流，主要用于保护电力半 导体器件过载及短路的有填料熔断器。3基 本 规 定3.0.1 电力变流设备的安装工程应按已批准的设计文件进行 施工。3.0.2 电力变流设备在搬运和安装时，应采取防振、防潮、防止框 架变形和漆面受损等保护措施。当产品有特殊要求时，尚应符合 产品技术文件的要求。3.0.3 电力变流设备保管宜存放在室内。对有特殊保管要求的 设备和元件，应按产品技术文件的要求保管。3.0.4 采用的设备和器材应符合合同技术协议要求，设备及关键 器件应有铭牌及合格证件。3.0.5 电力变流设备和器材到达现场后，对设备和器材的检查应 符合下列要求：1包装应完好。2开箱检查时，核对型号、规格应符合设计要求；设备外观检 查应无损伤、无腐蚀、无受潮；附件、备件及专用工具应齐全。3产品的技术文件应齐全。3.0.6电力变流设备的施工应制定安全技术措施。3.0.7 与电力变流设备安装工程有关的建筑工程的施工，应符合 下列要求：1建(构）筑物的工程质量应符合现行国家标准 建筑工程施 工与质量验收统一标准 G B 5 0300的有关规定。当设计有特殊要 求时，尚应满足其要求。2设备安装前，建筑工程应具备下列条件：1)屋顶、楼板应施工完毕，不得渗漏；2)室内地面、门窗、墙壁等应施工完毕，并应符合设计要求，但对有特殊要求的设备，所有装饰工作应全部结束；3)设备基础、沟道、预埋件、预埋管、预留孔（洞）应施工完 毕，并应符合设计要求，沟道内应无积水、杂物；4)对设备安装有影响的采暖通风、照明、给排水等应施工完 毕，并应符合设计要求。3设备安装完毕，调试运行前，建筑工程应符合下列要求：1)构架上的污垢应清除，充填（补）孔洞及装饰工程应结束；2)保护性栏杆、网门及其联锁限位开关等安全设施应齐全；3)受电后无法进行或影响运行安全的工作应施工完毕。3.0.8 设备安装使用的紧固件应采用热浸镀锌制品，当设计或产 品技术文件对紧固件的材质、强度等有特殊要求时，采用的紧固件 应满足其要求。地脚螺栓宜采用热浸镀锌制品。4 电力变流设备的安装4.0.1电力变流设备的变流柜和控制柜的安装应符合现行国家 标准 电 气 装 置 安 装 工 程 盘、柜及二次回路接线施工及验收规 范 G B 5 017 1的有关规定。4.0.2 变流柜和控制柜与基础的连接及柜上的设备与各构件间 连接应牢固，连接方式、防振措施应符合设计或产品技术文件要 求，控制柜宜采用螺栓连接固定。4.0.3 变流柜和控制柜当设计采用绝缘安装时，对柜体及其周围 的绝缘处理应符合设计要求。4.0.4 变流柜和控制柜除设计采用绝缘安装外，其外露金属部分 必须可靠接地，接地方式、接地线应符合设计要求，接地标识应明 显。转动式门板与已接地的框架之间应有可靠的电气连接。4.0.5 变流柜及控制柜安装完毕，应进行下列检査：1柜内母线、电力半导体器件、散热器、快速熔断器、开关器 件、电抗器，以及指示仪表、绝缘件等辅助元器件的型号、规格、数 量均应符合产品技术文件的要求，各元器件应完好无损、安装牢 固、标识正确清晰。2插接件的插头及插座的接触簧片应有弹性，且镀层应完 好;插拔应灵活，插接时应接触良好可靠。3插件板的名称与标志应无错位，插件板内的线路应清晰、洁净、平滑、无腐蚀、无毛刺，线条应无断裂、无条间粘连；各焊点之 间应明显断开。4 螺栓连接的导线应无松动，接线端子压接应牢固无开裂。焊接连接的导线应无脱焊、虚焊、碰壳及短路。5 元器件出厂时调整的定位标志不应错位。6 半导体器件、散热器、快速熔断器及母线之间应接触紧密、无松动。7 对有防静电要求的半导体器件和印刷电路板，检查时应采 取相应防静电措施。4.0.6 抽屉式结构的变流柜及控制柜的安装尚应符合下列要求：1盘、柜的框架应无变形。抽屉在推、拉操作时应灵活轻便，无卡阻、碰撞现象，并应在各种所需位置上固定牢固。抽屉后部接 线应留有足够裕度。2接插式抽屉的动、静触头应接触良好。抽屉的机械联锁或 电气联锁装置应动作正确可靠。抽屉 的框架与 盘、柜体应接触 良好。3同规格的抽屉或插件应具有互换性。4.0.7用于更换的快速熔断器的规格应与原产品相同。4.0.8电力半导体器件的更换，宜选用与原器件型号、规格相同 的产品。当需代用时，新更换的器件应符合下列要求：1新更换器件的外形安装尺寸
