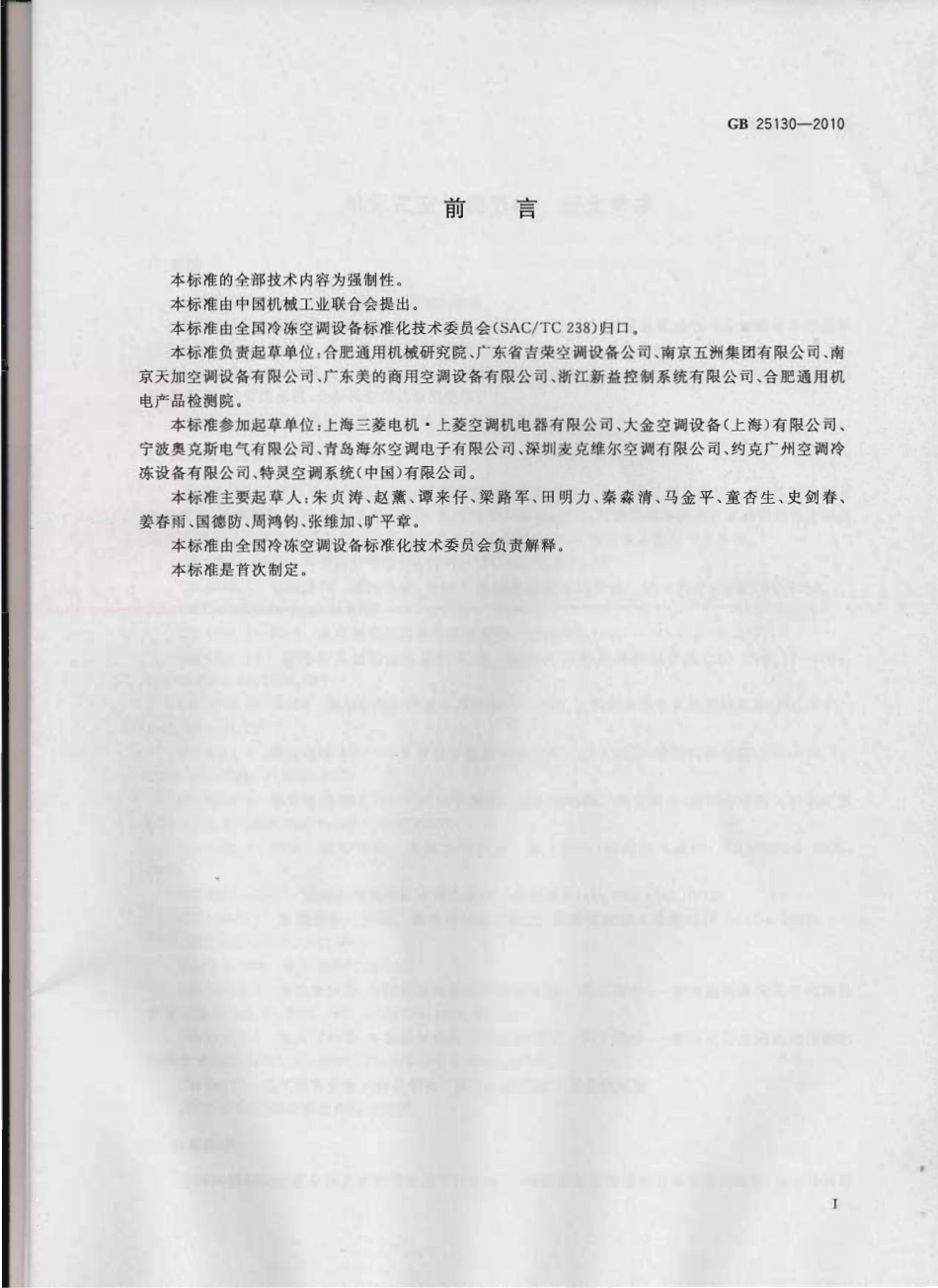

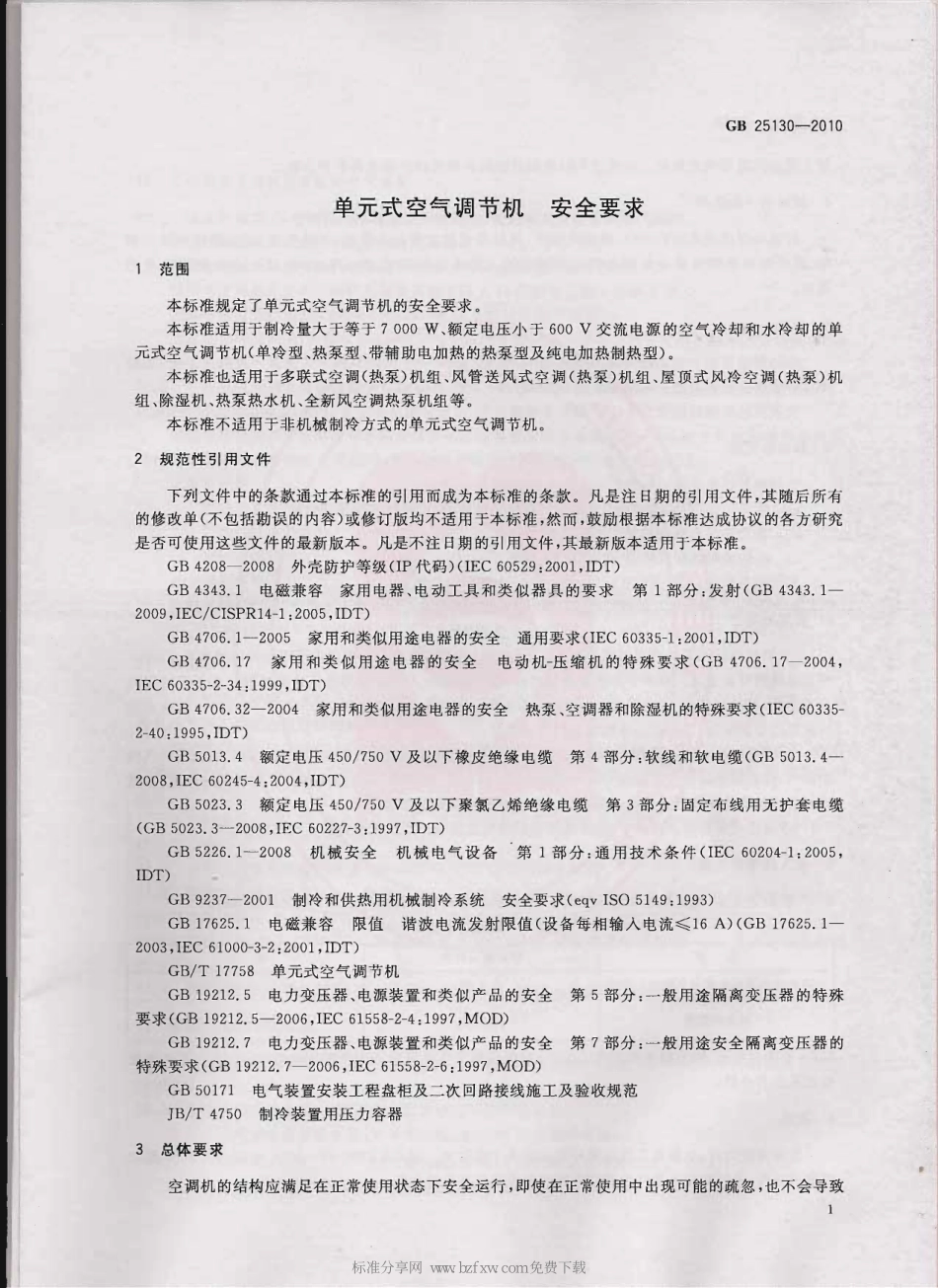

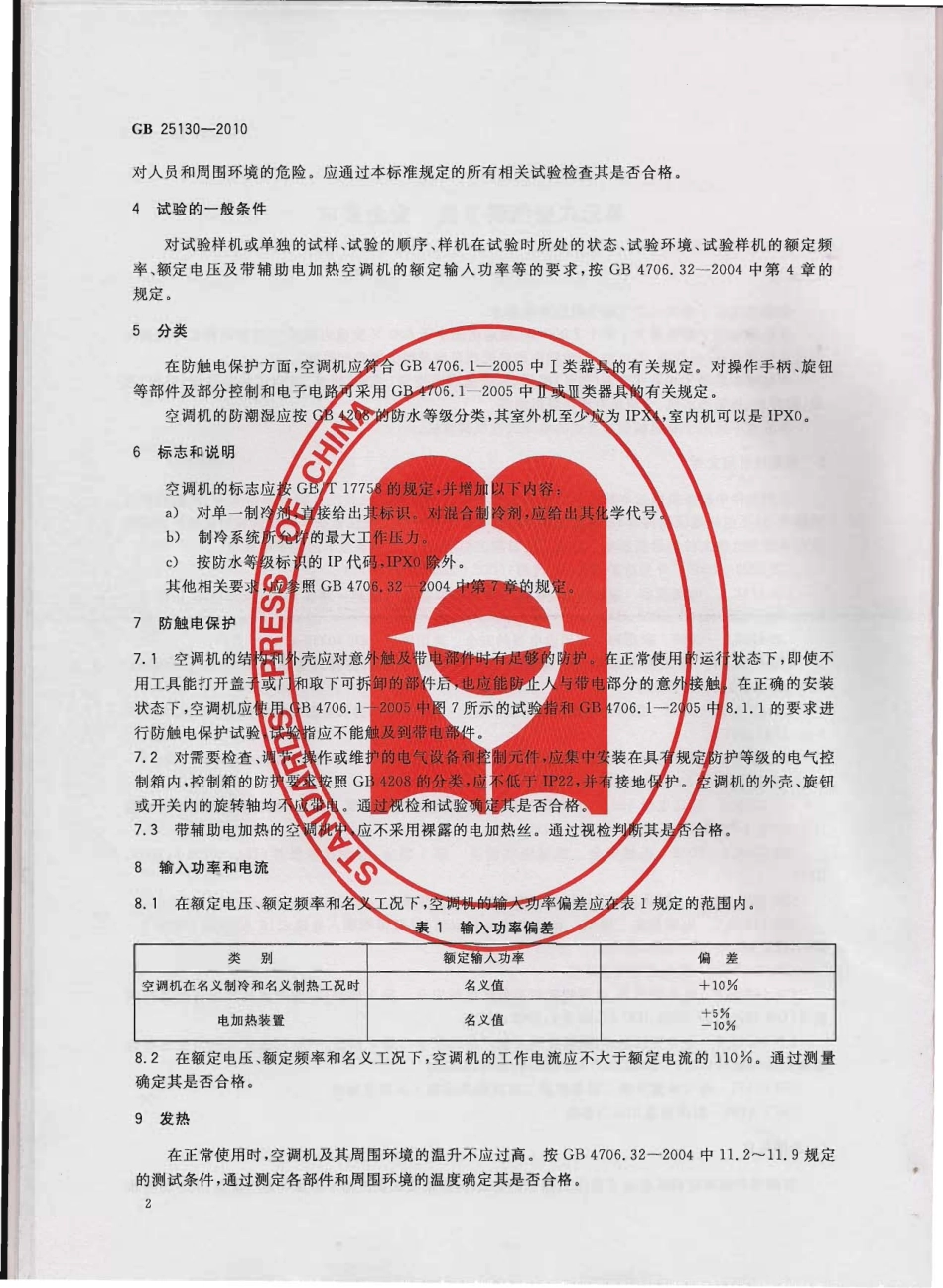

GB 25130-2010目。吕本标准的全部技术内容为强制性o本标准由中国机械工业联合会提出。本标准由全国冷冻空调设备标准化技术委员会(SAC/TC 238)归口。本标准负责起草单位=合肥通用机械研究院、广东省吉荣空调设备公司、南京五洲集团有限公司、南京天加空调设备有限公司、广东美的商用空调设备有限公司、浙江新益控制系统有限公司、合肥通用机电产品检测院。本标准参加起草单位:上海三菱电机上菱空调机电器有限公司、大金空调设备(上海)有限公司、宁波奥克斯电气有限公司、青岛海尔空调电子有限公司、深圳麦克维尔空调有限公司、约克广州空调冷冻设备有限公司、特灵空调系统(中国)有限公司。本标准主要起草人:朱贞涛、赵熏、谭来仔、梁路军、田明力、秦蒜清、马金平、童杏生、史剑春、姜春雨、国德防、周鸿钧、张维加、旷平章。本标准由全国冷冻空调设备标准化技术委员会负责解释。本标准是首次制定。IGB 25130-2010单元式空气调节机安全要求1范围本标准规定了单元式空气调节机的安全要求。本标准适用于制冷量大于等于7000W、额定电压小于600 V交流电源的空气冷却和水冷却的单元式空气调节机(单冷型、热泵型、带辅助电加热的热泵型及纯电加热制热型)。本标准也适用于多联式空调(热泵机组、风管送风式空调(热泵)机组、屋顶式风冷空调(热泵)机组、除湿机、热泵热水机、全新风空调热泵机组等。本标准不适用于非机械制冷方式的单元式空气调节机。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB 4208-2008外壳防护等级(lP代码)(lEC 60529:2001，IDT)GB 4343.1电磁兼容家用电器、电动工具和类似器具的要求第1部分:发射(GB 4343.1-2009，IEC/CISPR14-1:2005，IDT)GB 4706.1-2005家用和类似用途电器的安全通用要求(lEC 60335-1:2001，IDT)GB 4706.17家用和类似用途电器的安全电动机压缩机的特殊要求(GB 4706.17二2004，IEC 60335-乙34:1999，IDT)GB 4706.32-2004家用和类似用途电器的安全热泵、空调器和除湿机的特殊要求(lEC 60335-2-40:1995，IDT)GB 5013.4额定电压450/750 V及以下橡皮绝缘电缆第4部分:软线和软电缆(GB 5013.4-2008，IEC 60245-4:2004，IDT)GB 5023.3额定电压450/750V及以下聚氯乙烯绝缘电缆第3部分:固定布线用元护套电缆(GB 5023.3-2008，IEC 60227-3:1997，IDT)GB 5226.1一2008机械安全机械电气设备第1部分z通用技术条件(IEC60204-1:2005，IDT)GB 9237-2001制冷和供热用机械制冷系统安全要求(eqvISO 5149:1993)GB 17625.1电磁兼容限值谐波电流发射限值(设备每相输入电流16A)(GB17625.1-2003，IEC 61000-3-2:2001，IDT)GB/T17758单元式空气调节机GB 19212.5电力变压器、电源装置和类似产品的安全a第5部分:一般用途隔离变压器的特殊要求(GB 19212.5-2006，IEC 61558-2-4:1997，MOD)GB 19212.7电力变压器、电源装置和类似产品的安全第7部分:一般用途安全隔离变压器的特殊要求(GB 19212.7-2006，IEC 61558-2-6:1997，MOD)GB 50171电气装置安装工程盘柜及二次回路接线施工及验收规范JB/T4750制冷装置用压力容器3总体要求空调机的结构应满足在正常使用状态下安全运行，即使在正常使用中出现可能的疏忽，也不会导致标准分享网 w w w.b z f x w.c o m 免费下载w w w.b z f x w.c o mGB 25130-2010对人员和周围环境的危险。应通过本标准规定的所有相关试验检查其是否合格。4试验的一般条件对试验样机或单独的试样、试验的顺序、样机在试验时所处的状态、试验环境、试验样机的额定频率、额定电压及带辅助电加热空调机的额定输入功率等的要求，按GB 4706.32-2004中第4章的规定。5分类钮旋nu柄归作是口型币Hub础。问。定刊定规押规关主关有找自P6晴圆贼、-护等级的电气控调机的外壳、旋钮8输入功毒和电流8.1I规定的范围内。时况工热制义刘-名;一和一冷类一制义名在机调空偏差+10%十5%-10%电加热装置名义值8.2在额定电压、额定频率和名义工况下，空调机的工作电流应不大于额定电流的110%。通过测量确定其是否合格。9发热在正常使用时，空调机及其周围环境的温升不应过高。按GB 4706.32-2004中 11.211.9规定的测试条件，通过测定各部件和周围环境的温度确定其是否合格。Zw w w.b z f x w.c o mGB 25130-201010工作温度下的泄漏电流和电气强度10.1在工作温度下，空调机的泄漏电流不应过大，而且应具有足够的电气强度。空调机在名义工况条件下工作到稳定状态。带辅助电加热器的空调机在制热条件下以1.06 倍的额定电压供电。仅用电加热器供热的空调机在制热条件下以1.15 倍的额定输入功率工作。泄漏电流可通过用GB 4706.1一一2005 中 13.2的规定进行测量。固定安装的空调机，泄漏电流应不大于2 mA/kW额定输入功率。对于公众易触及的空调机，泄漏电流的最大值应不大于10 mA，对于公众不易触及的空调机，泄漏电流的最大值应不大于30 mA。10.2空调机应进行电气强度试验，其绝缘承受1 min、频率为 50 Hz 或 60 Hz 基本为正弦波的电压，试验在切断电源后立即进行。试验电压施加在带电部件和易触及部件用金属锚覆盖的非金属部件之间，对在带电部件和易触及部件之间有中间金属件的II类结构，要分别跨越基本绝缘和附加绝缘来施加电压。试验电压值:对在正常使用中承受安全特低电压的基本绝缘为500V一一对其他基本绝缘为1 000V对附加绝缘为2750V对加强绝缘为3 750V试验初始，施加的电压不大于规定电压值的一半，然后迅速升高到满值。试验期间，不应出现击穿。注z用于此试验的高压电源的短路电流I.和跳闸电流t.参照 GB4706.1-2005中13.3表5的规定。11耐潮湿11.1空调机应能防止水浸入电器元件。室外机主要应不受雨水的浸入，室内机蒸发器的凝露水和室外机融霜所产生的水应能畅通地排出机外。空调机的室外机应通过11.2 的淋水试验，紧接着进行11.3 的溢流试验，然后进行化霜试验(带有化霜装置的空调机，要在最不利条件下承受一个化霜试验)和泄漏电流及电气强度的试验，确定其是否合格。在进行这些试验以后，视检外壳内部。进入外壳的水不应将爬电距离和电气间隙减少到第24 章规定的最小值以下。11.2空调机的室外机应能承受GB 4208 中 IPX4 等级的淋水试验。11.3空调机应进行溢流试验。将空调机按正常使用位置安装，应堵住排水盘的排放管，并且仔细将水充满到水盘边缘处，而且不能有飞溅。然后，排水盘要承受连续溢流，溢流速率要调至风量为1m3Is时对应的溢流速率(约为17 cm3/s)，并且要接通所有的风机。试验要连续进行30 min，或直到水从空调机中排出。11.4进行淋溅试验的空调机，按GB 4706.32-2004中 15.4的规定进行试验。12泄漏电流和电气强度12.1空调机的泄漏电流不应过大，而且应具有足够的电气强度。通过12.2 和 12.3的试验来检查其是否合格。12.2在空调机处于室温，且不连接电源的情况下进行该试验。空调机的泄漏电流试验电压=对单相机组，为1.06 倍的额定电压;对三相机组，为1.06 倍的额定电压除以疗。在施加试验电压后的5s内，按规定测量泄漏电流。3标准分享网 w w w.b z f x w.c o m 免费下载w w w.b z f x w.c o mGB25130-2010固定安装的空调机，泄漏电流应不大于2 mA/kW额定输人功率，对于公众易触及的空调机，泄漏电流的最大值应不大于10mA，对于公众不易触及的空调机，泄漏电流的最大值应不大于30mA。12.3在泄漏电流试验后，其绝缘要立即经受1 min，频率为50 Hz或60 Hz基本为正弦波的电压，试验电压值和施加部位见表2。绝缘材料的易触及部分，要用金属锚覆盖。试验初始，施加的电压不超过规定电压值的一半，然后迅速升高到满值。在试验期间不应出现击穿。试验应注意避免对电子电路的元件、单位为伏特、言，带电部件和易触及部件之间:一一其间仅用基本绝一一其间用加强绝注:用于此试13一一如果是阻抗保护一一如果是由在第一个小时期I一一在第一个小时后动作的保护、在第一个小时后动作的保护装置盟国留:空调机带有要求的变压器可过载检查其合格f:Io度应不大于表3中单位为摄氏度温度限值22025023025028026028030033023525527530521023025028014非正常工作空调机的设计应尽可能避免由于非正常工作和误操作而引起的火灾危险、损害安全或防触电保护的机械危险。传送介质流的失效，或任何控制器的失效都不应导致危险。对于制冷量小于等于24.36kW的空调机，按GB4706.32-2004中第19章的规定进行试验并检查其是否合格。对于制冷量大于24.36kW的空调机，按GB4706.32-2004中19.2、19.3、19.4、19.5的规定进行试验并检查其是否合格。带有辅助电加热器的空调机按GB4706.32-2004中19.8的规定进行试验并检查其是否合格。空调机电子线路的设计和使用应使空调机不会由于电子线路的失效而导致空调机漏电、火灾、机械危险或组合危险存在。除非电子线路符合GB4706.32-2004中19.11.1规定的条件，否则，通过对所，w w w.b z f x w.c o mGB25130-2010有的线路或线路部件按GB4706.32-2004中19.11.2规定的故障条件进行评价确定电子电路是否合格。试验期间和试验后，空调机应符合GB4706.32-2004中19.14的要求。15稳定性和机械危险15.1除固定安装的空调机以外，放置于平面上使用的空调机应有足够的稳定性。在不装连接管的情况下，可将空调机放置在一个与水平面成10。夹角的平面上，应不会翻倒。试验高验，不应翻倒。如果空调机在一。试验期间，温升不应超过外力而不会翻倒的结构，似部件，以便对人员。通过视检、机械强于 5N的力，检验通过GB 4706.117.1如果空调机协17.2分体空调机的17.3空调机在结构上j，软管等部件在排水时的影咐d判断其是否合格。17.4空调机的外壳应平整光滑，若常使用或缰边及外露的尖端，通过视检判断其是否合格。17.5空调机的制冷系统应能承受设计压力，并应对可能产生的过大压力危险有足够的安全保护措施。对设计压力的要求按GB9237-2001中5.1的规定，对超压的保护按GB9237-2001中5.7的规定。17.6空调机的可操作的部件(如手柄、旋钮等)，应以可靠的方式固定，在正常使用中不应出现松动。用来指示开关或类似元件档位的手柄、旋钮和类似部件，如果其位置的错误可能引起危险的话，则应不可能将其固定在错误的位置上。通过视检和手动试验确定其是否合格。17.7可操作部件应符合规定要求，除采用安全特低电压的结构外，在正常使用中，即使绝缘失效，也不能带电。在正常使用中用于连续握持的手柄，其结构应使操作者的手在按正常使用抓握时，不可能与金属部件接触，通过视检和手动试验确定其是否合格。17.8固定安装的空调机，应提供确保与电源全极断开的手段。这类手段应符合G
