GB 50276-2010 破碎、粉磨设备安装工程施工及验收规范.pdf

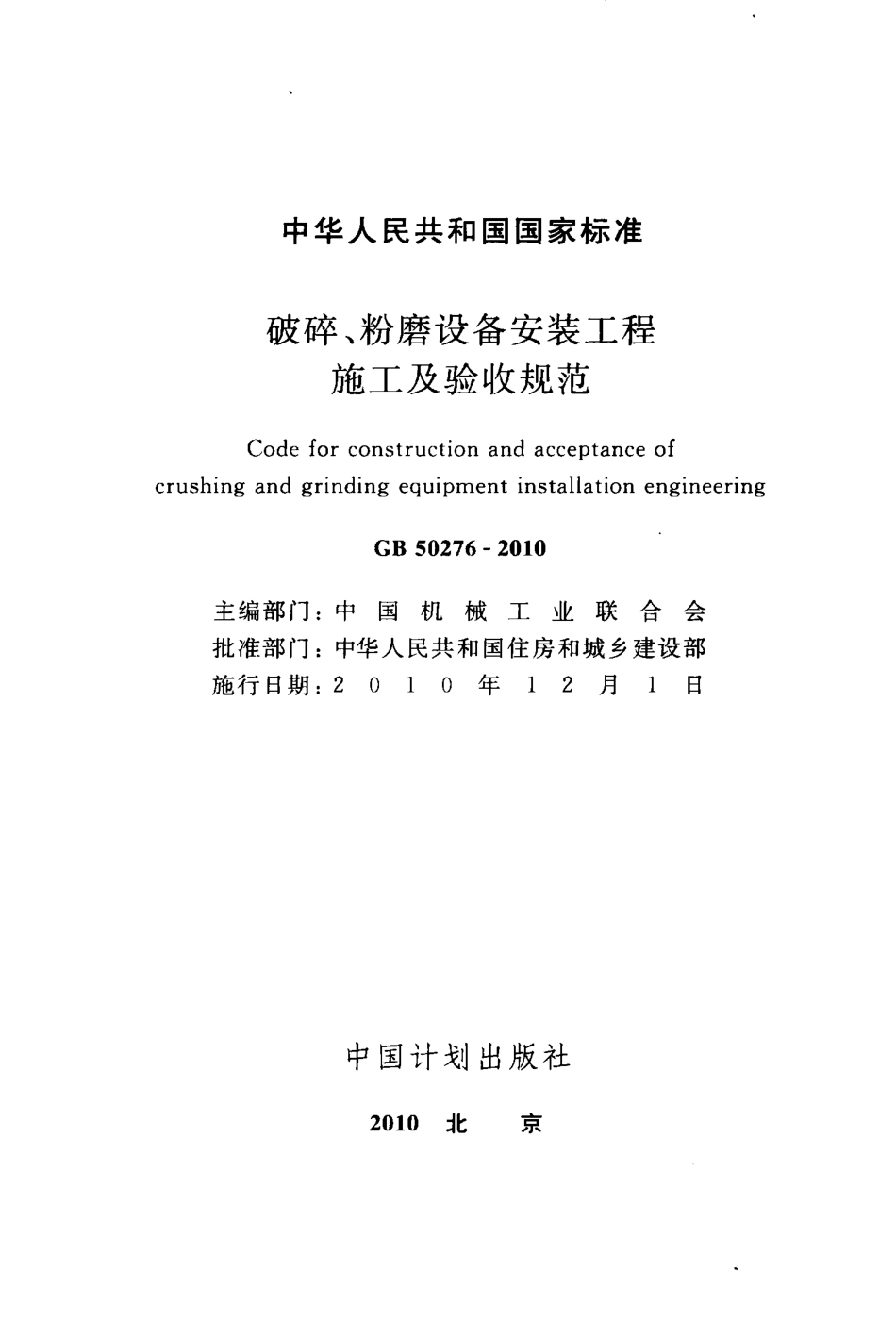

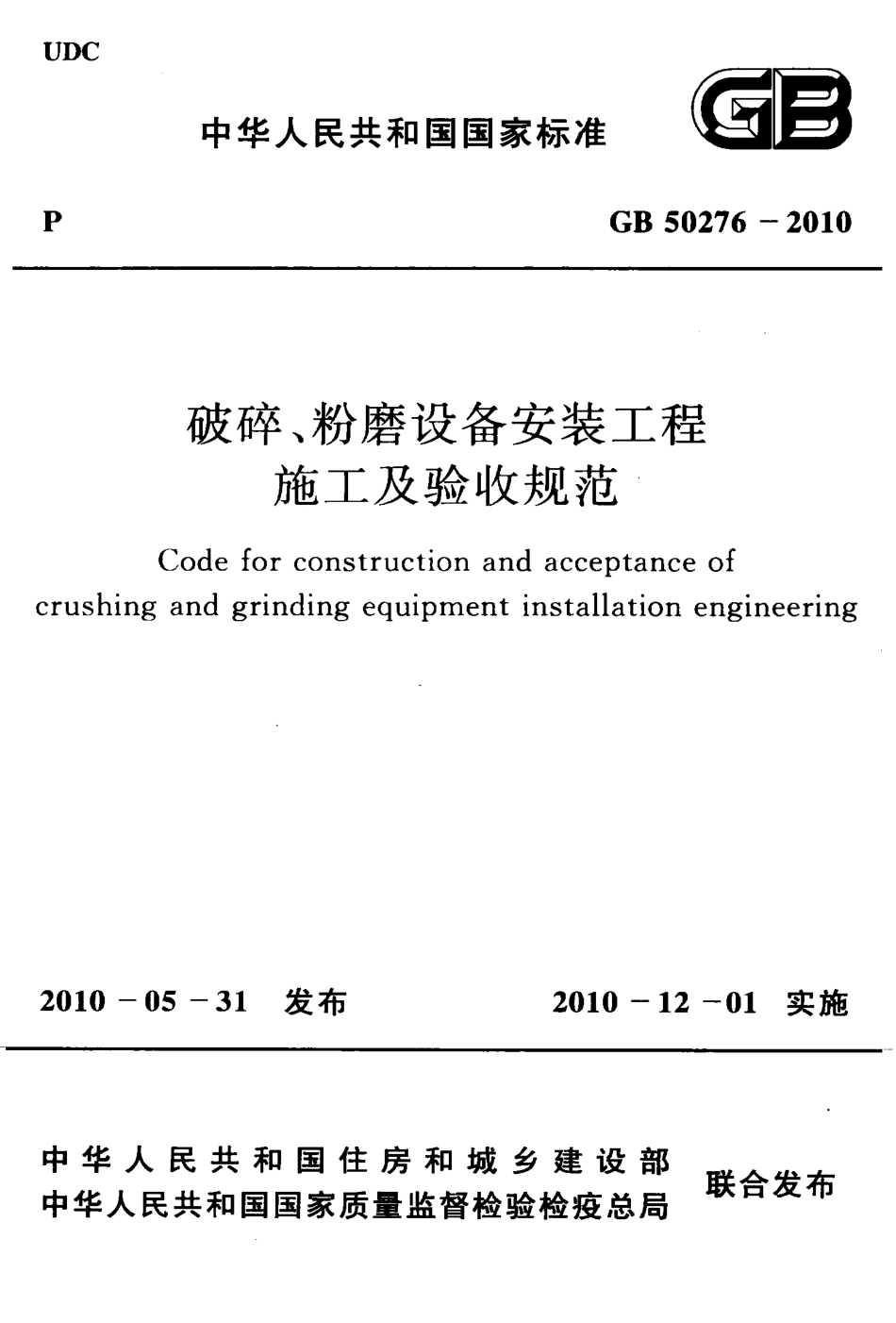

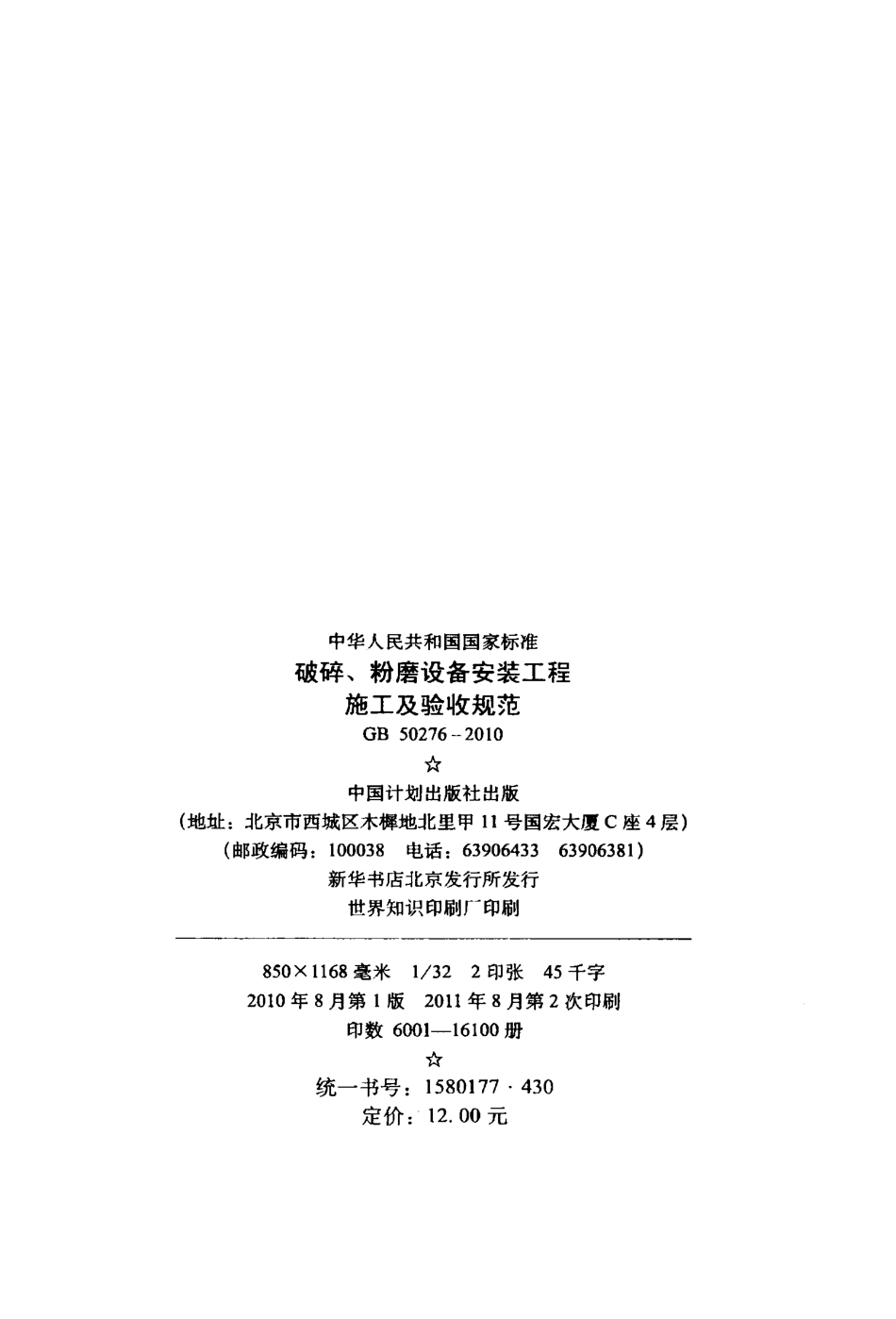

UDC中华人民共和国国家标准P GB 50276-2010破碎、粉磨设备安装工程 施工及验收规范Code for construction and acceptance of crushing and grinding equipment installation engineering2010-05-31 发布 2010-12-01 实施中 华 人 民 共 和 国 住 房 和 城 乡 建 设 部 中华人民共和国国家质量监督检验检疫总局中华人民共和国国家标准破碎、粉磨设备安装工程 施工及验收规范Code for construction and acceptance of crushing and grinding equipment installation engineeringGB 50276-2010主编部门：中 国 机 械 工 业 联 合 会 批准部门：中华人民共和国住房和城乡建设部 施行日期：2 0 1 0年1 2月1日中 国 计 划 出 版 社2010 北 京中华人民共和国国家标准破碎、粉磨设备安装工程 施工及验收规范GB 502 76-2 010中国计划出版社出版(地址：北京市西城区木樨地北里甲11号国宏大厦C座4层)(邮政编码：100038 电话：63906433 63906381)新华书店北京发行所发行 世界知识印刷厂印刷850X1168毫米 1/32 2印张 45千字 2 010年8月第1版2 011年8月第2次印刷 印数 6001 16100 册统一书号：1580177 430 定价：12.00元中华人民共和国住房和城乡建设部公告第5 8 4号关于发布国家标准 破碎、粉磨设备安装 工程施工及验收规范 的公告现批准 破碎、粉磨设备安装工程施工及验收规范 为国家标 准，编号为GB 502 762 010，自2 010年12月1日起实施。其中，第13.0.2条为强制性条文，必须严格执行。原 破碎、粉磨设备安 装工程施工及验收规范 GB 502 76 98同时废止。本规范由我部标准定额研究所组织中国计划出版社出版发行。中华人民共和国住房和城乡建设部 二一年五月三十一日前 言本规范是根据原建设部 关于印发 二二二三年度 工程建设国家标准制订、修订计划 的通知（建标2 003102号 文）的要求，由国家机械工业安装工程标准定额站会同有关单位共 同对 破碎、粉磨设备安装工程施工及验收规范 GB 502 7698进 行修订而成。在修订过程中，修订组进行了广泛的调查研究，总结了近十年 来破碎、粉磨设备安装的实践经验，开展了专题研究，参考了大量 文献和工程资料，广泛征求了全国有关单位和专家的意见，经过反 复讨论、修改和完善，最后经审核定稿。本次修订的主要内容包括：1.章节结构进行了调整，使修订后章、节名称与机械产品的系 列型谱的分类标准相统一，工序的衔接更加合理。2.参照国家现行的破碎、粉磨设备制造技术条件和制造标准 进行修改，并补充了有关参数和规定，删除了原规范第十三章农牧 业用粉碎机和磨粉机。3.依据 工程建设标准编写规定，对原规范进行了修改和调 整，使其符合工程建设标准的编写要求。本规范中以黑体字标志的条文为强制性条文，必须严格执行。本规范由住房和城乡建设部负责管理和对强制性条文的解 释，中国机械工业联合会负责日常管理，国家机械工业安装工程标 准定额站负责具体技术内容的解释。在执行过程中，请各单位结 合工程实践，认真总结经验，如发现需要修改或补充之处，请将意 见和建议寄交国家机械工业安装工程标准定额站（地址：北京西城 区三里河路南5巷5号，邮政编码：100045，邮箱：jxdeZ C miiC.cn)，以便今后修订时参考。本规范组织单位、主编单位、参编单位、主要起草人和主要审组 织 单 位：中国机械工业勘察设计协会 主 编 单 位：中国机械工业建设总公司中国机械工业第五建设工程公司 北京工业设计研究院 参 编 单 位：中国三安建设工程公司中国机械工业第四建设工程公司 中国机械工业机械化施工公司 中国机械工业第一建设工程公司 中国机械工业第二建设工程公司 西南工程学校洛阳矿山机械工程设计研究院有限责任公司主要起草人：刘绪龙孙书英关 洁张 庆彭勇毅晏文华梅芳迪刘瑞敏王丽鹃郑明享占 元樊慧霞李功福薛 韬高 杰杜世民徐 辉戚天明杨现利主要审查人：俞 建张维钧李 波徐英騄施红平王清训陈光云白 力刘广根沈 茜周 彦邹益昌裴永旗厉学臣张广志陈本富毛文祥王春明1 总 则.（1 )2 基本规定.（2 )3颚 式 破 碎 机.（4)4 旋 回 破 碎 机.（6 )5 圆锥破碎机.（8)6 辊 式 破 碎 机.（13)7 环锤破碎机和锤式破碎机.（14)8 反击式破碎机.（15)9球磨机、棒磨机、管磨机和自磨机.（16)9.1 主 轴 承.（16)9.2筒体、端盖和齿圈.（18)9.3 衬板和隔仓板.（2 0)9.4 传 动 装 置.（2 0)10 振动 磨.（2 2)11 磨 粉 机.（2 3)12 风扇磨煤机.（2 5)13 试 运 转.（2 6)14 工程验收.（30)本规范用词说明.（3 1)引用标准名录.（32)附：条 文 说 明.（33)Contents1 General provisions.(12 Basic requirement.(23 Jaw crusher.(44 Gyrator crusher .(65 Cone crusher.(86 Roll crusher.(137 Ring hammer crusher hammer crusher.(148 Impact crusher.(159 Ball mill,rod mill,tube mill 8 autogenous mill.(169.1 Ma i n b e a r i n g .(1 69.2 Dr u m,e n d c o v e r&-t o o t h e d r i n g .(1 89.3 L i n e r&-p a r t i t i o n p l a t e .(2 09.4 Dr i v i n g d e v i c e .(2 010 Vibrating m ill.(2 211 Powder mill.(2 312 Beater wheel mill.(2 513 Test run.(2 614 Acceptance.(30E xplanation of wording in this code.(31List of quoted standards.(32Addition：E xplanation of provisions.(331.0.1为了提高破碎、粉磨设备安装工程的施工水平，促进技术 的进步，确保工程质量和安全，提高经济效益，制订本规范。1.0.2本规范适用于矿石、煤炭、耐火材料、建筑材料、化工材料、粮食、饲料和药材用的破碎、粉磨设备安装工程的施工及验收。1.0.3 破碎、粉磨设备安装工程施工及验收除应符合本规范外，尚应符合国家现行有关标准的规定。2基 本 规 定2.0.1破碎机卸料通道壁上的金属护板，应在机座就位前固定在 基础上，不得将其固定在机座上（图2.0.1)。图 2.0.1 通道壁上预埋固定的金属护板1一底托盘；2机座；3金属护板;4一基础2.0.2破碎、粉磨设备与其他设备有连接或衔接关系时，其定位 基准面、线或点与安装基准的平面位置和标高的偏差，应符合下列 规定：1平面位置的偏差不应大于3mm;2标高的偏差不应大于5mm。2.0.3用垫片调整部件时，应采用设备所带的垫片；当现场配用 时，应与原垫片技术要求相同。2.0.4装配破碎机圆锥齿轮时，应符合下列要求：1齿轮啮合间隙应符合随机技术文件的规定；无规定时，应 符合现行国家标准 机械设备安装工程施工及验收通用规范 GB 502 31的有关规定；2齿轮啮合齿面的接触斑点，沿齿高和齿长均不应小于 40%，并应趋于齿侧面的中部。2.0.5设备的管路、水冷却轴承和冷却器的装配，除应符合设计 文件规定外，尚应符合下列要求：1管路的酸洗、冲洗、吹扫、涂漆及回油管路的坡度，应符合 现 行 国 家 标 准 机 械 设 备 安 装 工 程 施 工 及 验 收 通 用 规 范 GB 502 31的有关规定；2各系统装配后，应按随机技术文件的规定进行严密性试 验。无规定时，严密性试验应符合现行国家标准 工业金属管道工 程施工及验收规范GB 502 35的有关规定。2.0.6 整体出厂的破碎、粉磨设备安装时，其找正、调平和试运 转，应符合本规范相应设备的规定。3颚式破碎机3.0.1组装机座时，应符合下列要求：1接合面应按设计规定位置进行定位，并装上全部定位销；2接合面应接触紧密，当螺栓未拧紧时，用0.10mm塞尺检 查不得塞人，局部间隙每段长度不应大于100mm，累计长度不应 大于接合面边缘总长度的10%;3架体连接螺栓的预紧力应符合随机技术文件的规定，拧紧 时应次序对称，施力均匀；4检验机座的安装水平，应在主轴上和轴承中分面上纵、横 向放置水平仪进行检测，其纵向不应大于0.50/1000,横向不应大 于 0.15/1000；5机座上面的部件，应在机座找正、调平并拧紧地脚螺栓后 组装。3.0.2现场组装破碎机的动颚时，动颚的轴瓦应进行刮研，轴瓦 与轴颈的配合应符合下列规定：1接触角宜为10012 0;2接触面上的接触点数，在 每2 5mmX2 5mm的面积内，不 应少于1个；3顶间隙宜为轴颈直径的1沁1.5%。3.0.3肘板与肘板垫应接触均匀，并应符合下列规定：1接触总长度不应小于板长的60%，局部间隙的每段长度 不应大于板长的10%;2简摆颚式破碎机，最大间隙每米不应大于1mm;复摆颚式 破碎机，最大间隙每米不应大于1.5mm。3.0.4颚板与支承面应接触均匀，其间隙应符合下列要求：1复摆颚式破碎机不应大于3mm;2简摆颚式破碎机不应大于2 mm。3.0.5主轴承和连杆上的冷却水管和润滑油管在组装前，应吹洗 洁净；安装在机架上后，应按本规范第2.0.5条的规定进行系统严 密性试验。3.0.6滚动轴承装配应符合随机技术文件的规定。非静、动压滑 动轴承装配时，轴瓦应进行刮研，轴瓦与轴颈的配合应符合下列规 定：1 接触角宜为10012 0;2接触面上的接触点数，在 每2 5mmX2 5mm的面积内，铜 瓦不应少于3个，轴承合金瓦不应少于2个；3顶间隙宜为轴颈直径的1%。1.5%0;4侧间隙宜为顶间隙的50%100%。4旋回破碎机4.0.1检验机座的安装水平，应在机座中心孔上端的加工面上 纵、横向放置水平仪进行检测（图4.0.1)，且 不 应 大 于0.1/1000o图4.0.1 机座的安装水平检验 1 一金属护板；2底托盘；3机座；4一平尺；5水平仪4.0.2油缸用的上摩擦盘应先固定在破碎圆锥轴下端；安装破碎 圆锥时，应将偏心套安放在中摩擦盘上，中摩擦盘与下摩擦盘的中 心偏移量应符合随机技术文件的规定。4.0.3传动壳体法兰与机座结合处，可用垫片调整小齿轮轴向位 置；小齿轮传动轴的轴向间隙，应符合随机技术文件的规定，调整 后应用止推环压紧。4.0.4传动装置采用滑动轴承时，传动轴的轴向游动间隙应为 0.8mm1.6mm04.0.5圆锥齿轮的装配除应符合表4.0.5的规定外，尚应符合本 规范第2.0.4条的规定。表4.0.5圆锥齿轮的中间齿侧间隙（mm)破碎机给料口 尺寸5 0 07 0 09 0 01 2 0 01 4 0 01 6 0 0中间齿侧间隙1.1 8 1.7 9 1.2 81.9 0 1.4 6 2.1 61.6 5 2.6 81.7 5 2.7 81.8 5 3.0 14.0.6破碎圆锥主轴和机座衬套与偏心套的装配程序和配合间 隙，应符合随机技术文件的规定。4.0.7装配中架体衬板时，应符合下列要求：1衬板应在中架体吊装前装配；2衬板装配前应浇灌矾土水泥砂浆层，其强度应比基础混凝 土强度高一级；3衬板的位置应调整正确，且应在衬板上的水泥砂浆层干透 后
